Анкера стальные винтовые (АСВ)

ТУ 5264-006-68168870-2011
  • Анкера стальные винтовые
  • Анкера стальные винтовые
  • Анкер
  • АСВ с удлинителем
  • Анкер стальной винтовой
  • Анкер стальной винтовой с удлинителем

Анкера стальные винтовые (АСВ) предназначены:

  • для укрепления крутых земляных откосов;

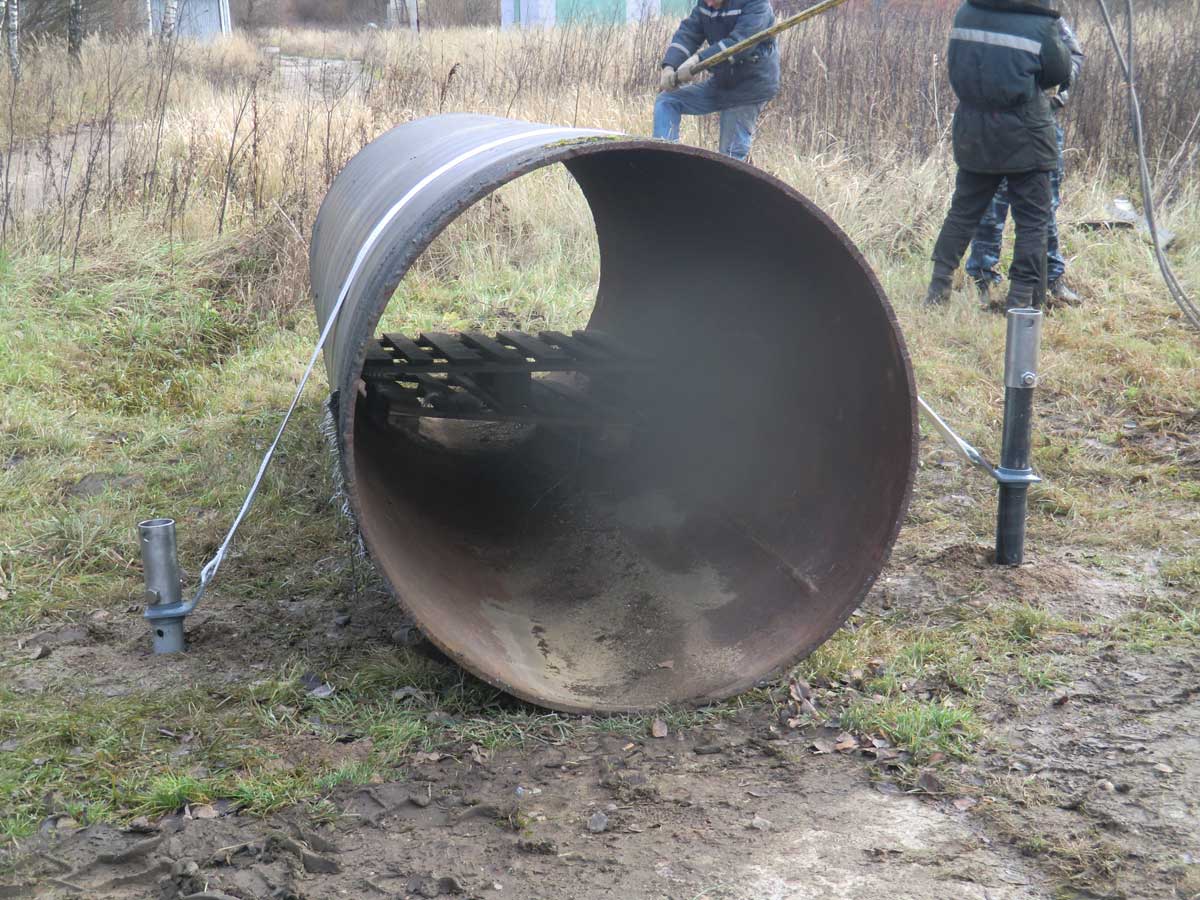

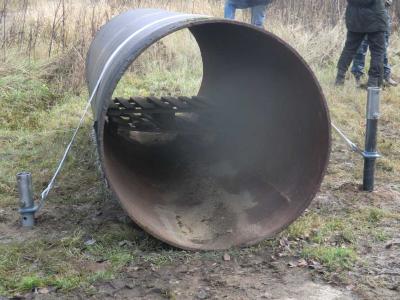

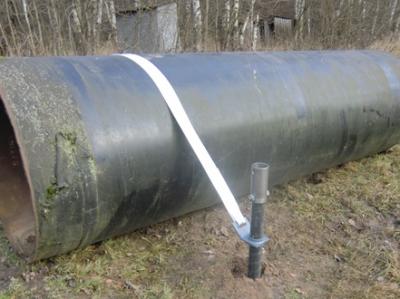

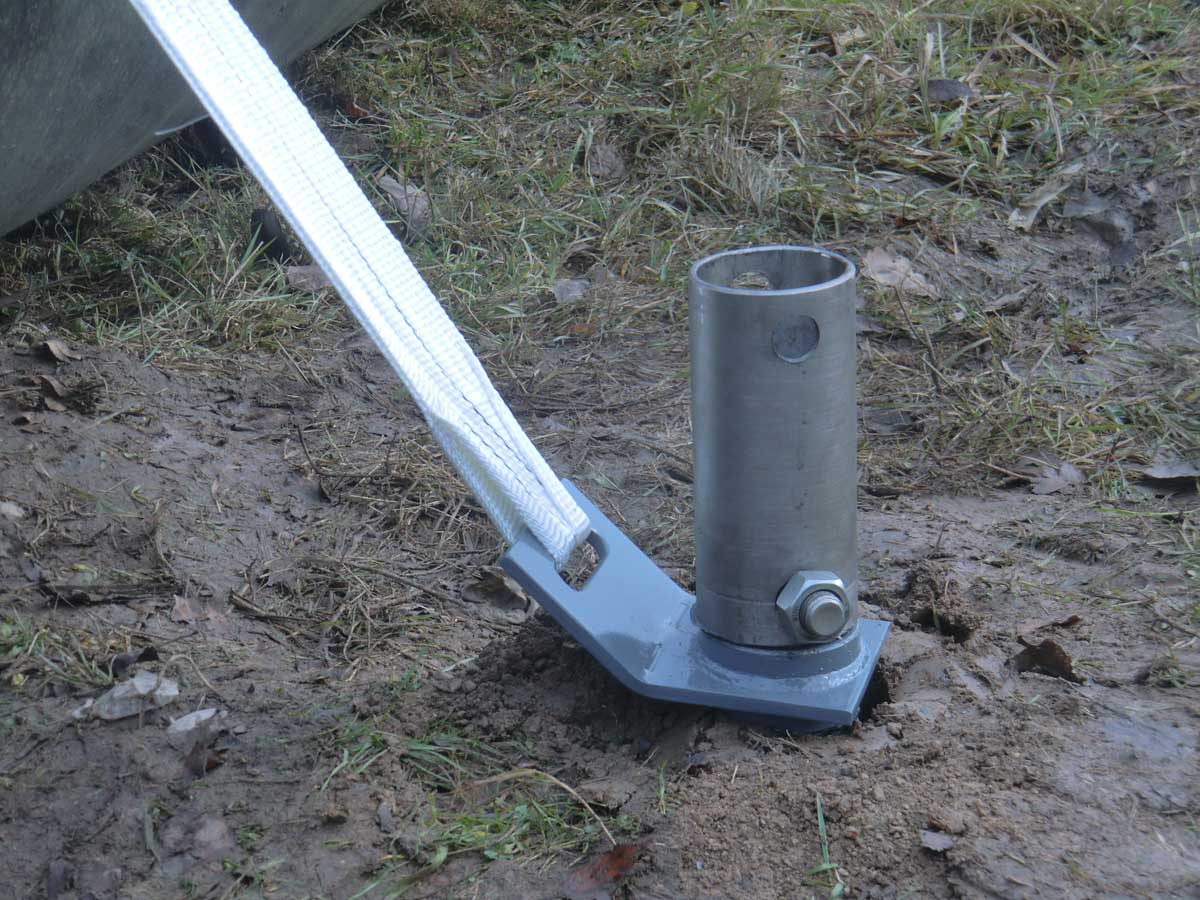

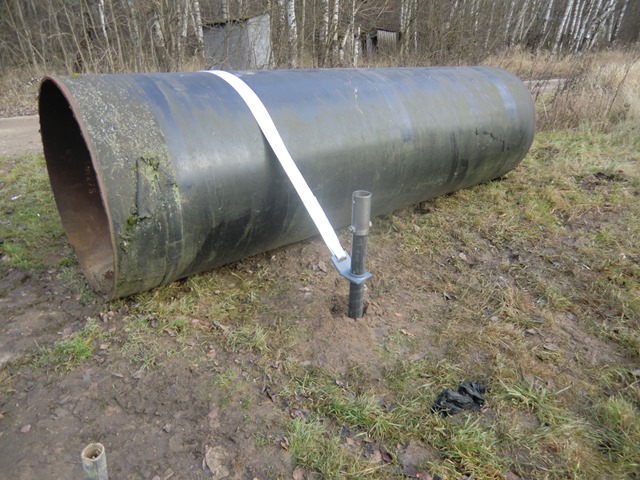

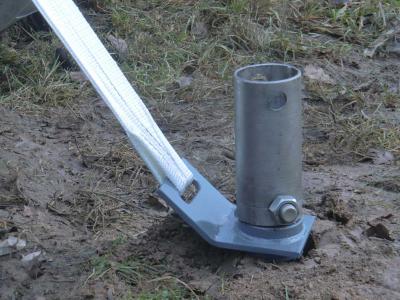

  • для закрепления на проектной отметке подземных магистральных трубопроводов диаметром до 1420 мм включительно, на обводненных, заболоченных и периодически затопляемых участках трассы с устойчивыми подстилающими грунтами (при этом два винтовых анкера соединяются мягким силовым поясом из технической ткани).

Анкера стальные винтовые способны воспринимать как вдавливающие, так и выдёргивающие нагрузки. Применяются для всех, кроме скальных, грунтовых условий по СНиП 2.02.01-83 и всех климатических условий по СНиП 23-01-99.

Анкера АСВ производятся по ТУ 5264-006-68168870-2011. Чтобы оформить заявку на изготовление и поставку анкеров стальных винтовых АСВ позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту.

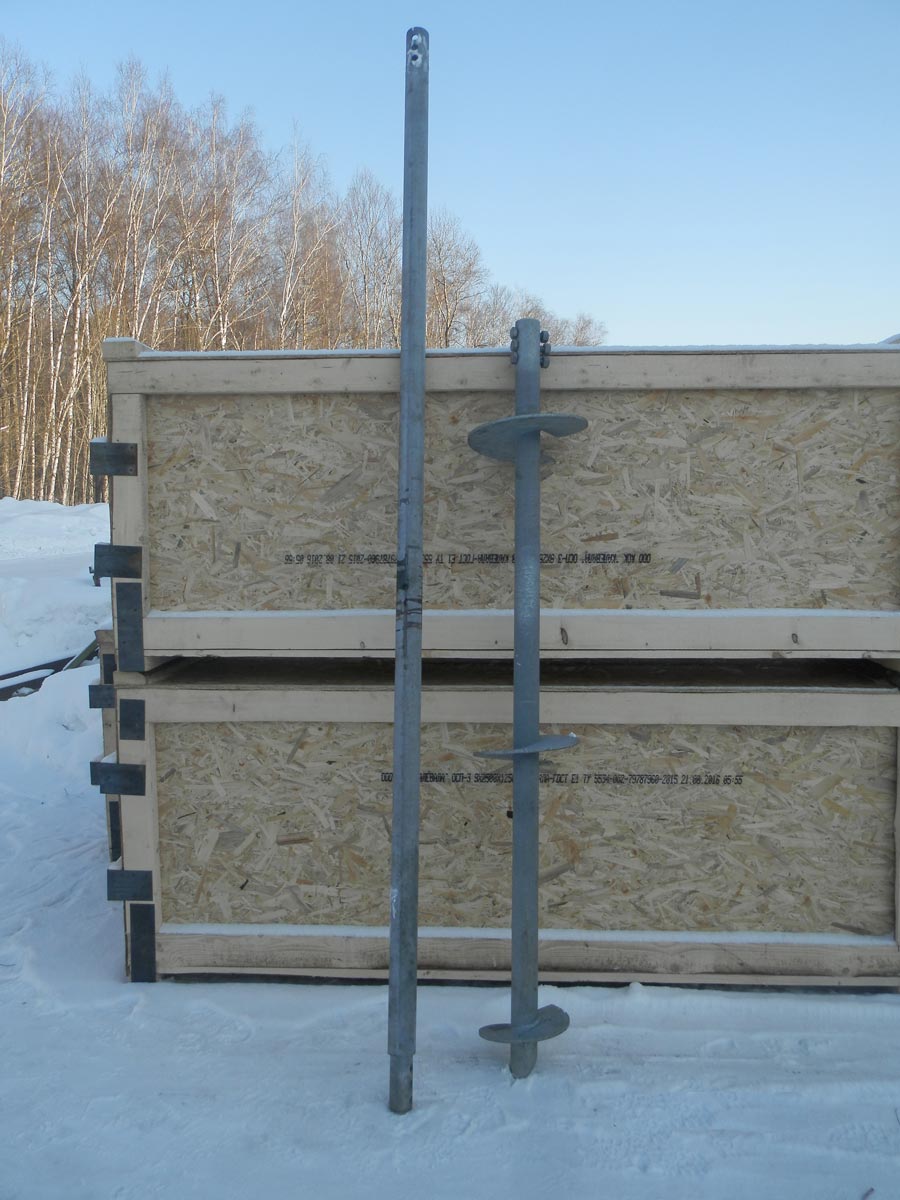

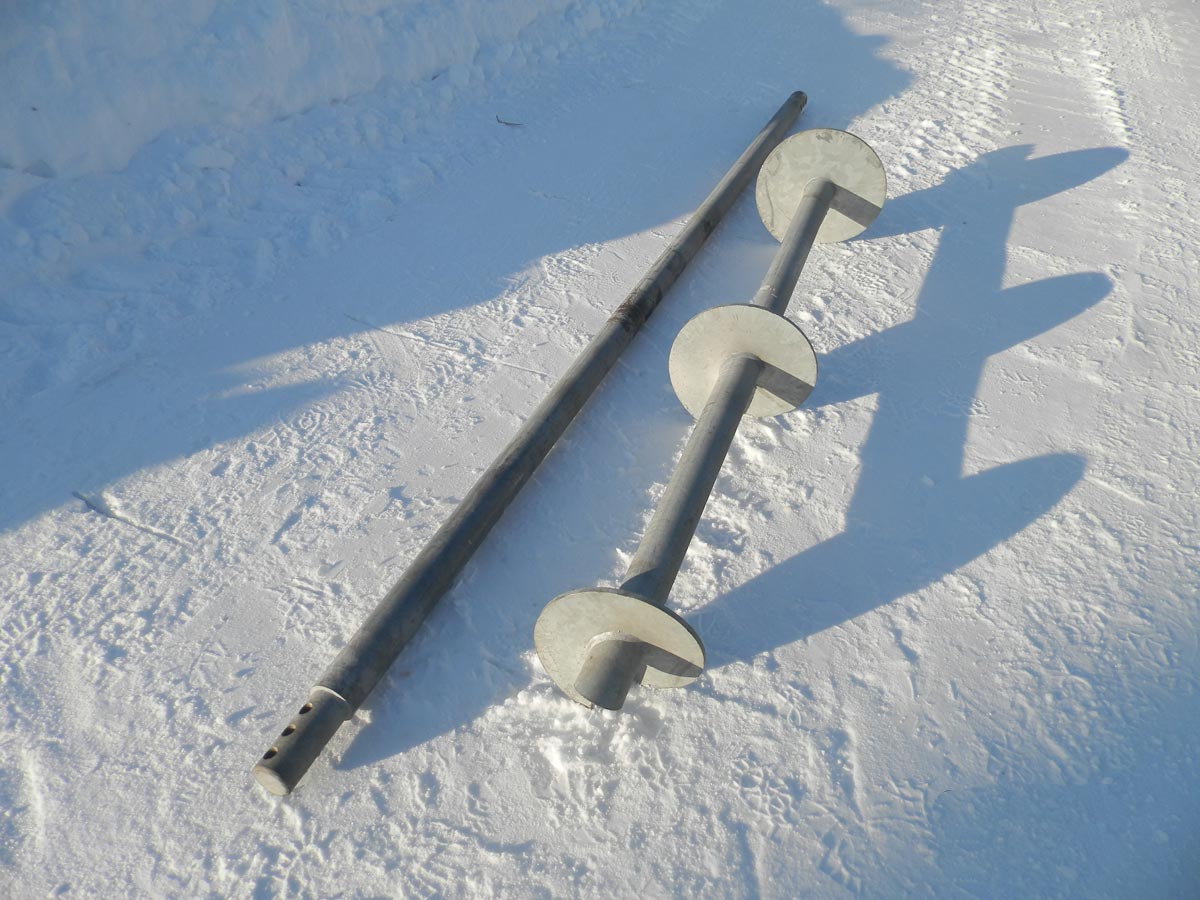

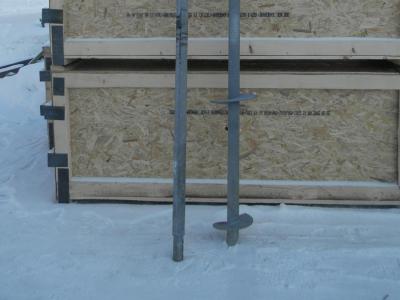

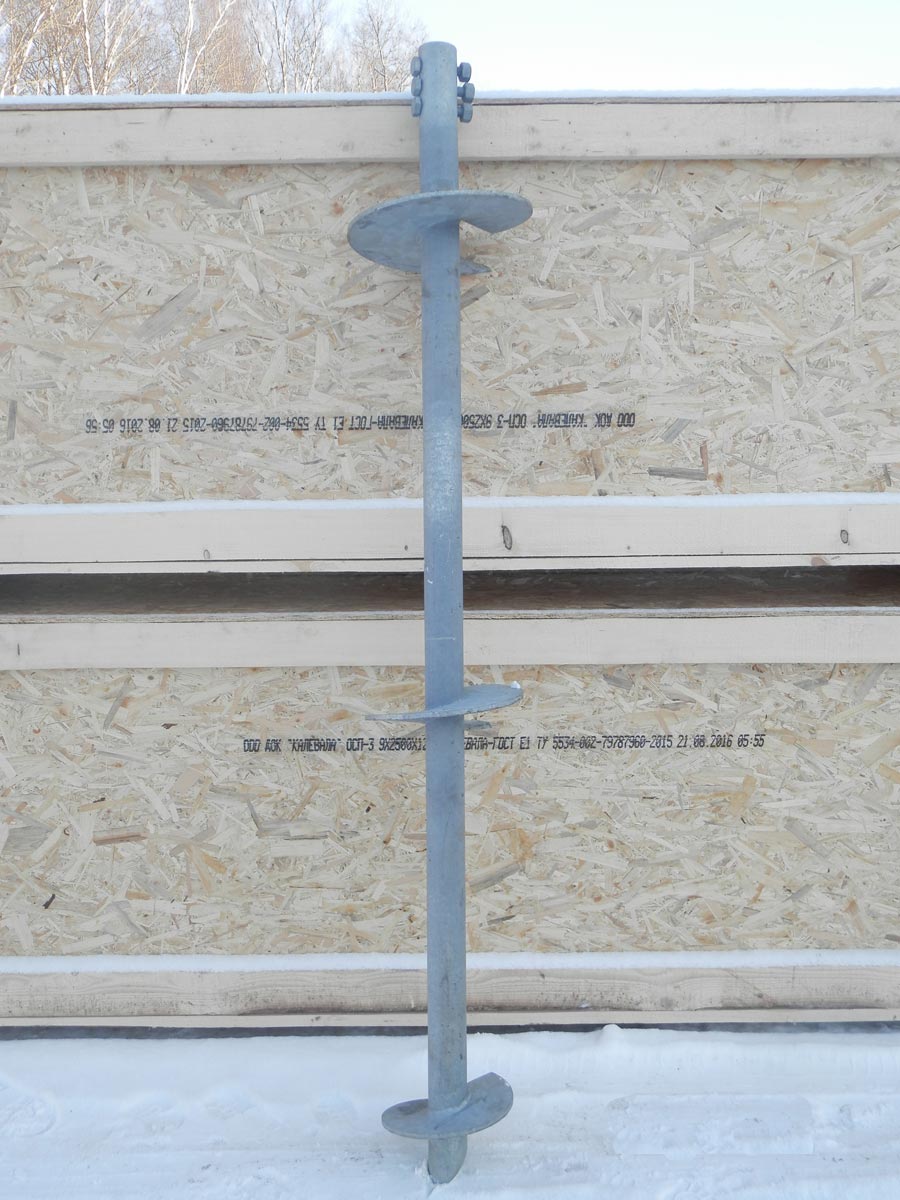

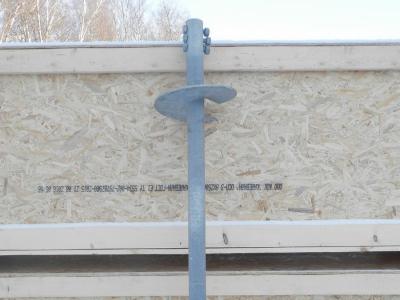

Анкера стальные винтовые оснащены тремя лопастями. Для более глубокого погружения анкера, применяется удлинитель. АСВ и удлинитель изготавливаются из Стали 20. Для северных районов возможно применение морозостойких сталей. В этом случае марка стали предварительно согласуется с заказчиком.

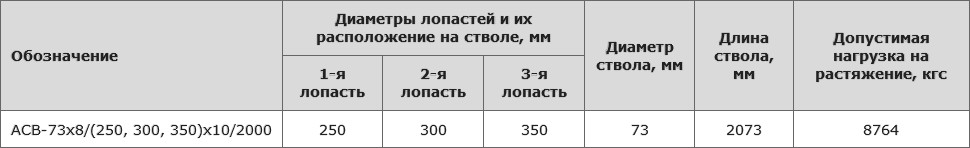

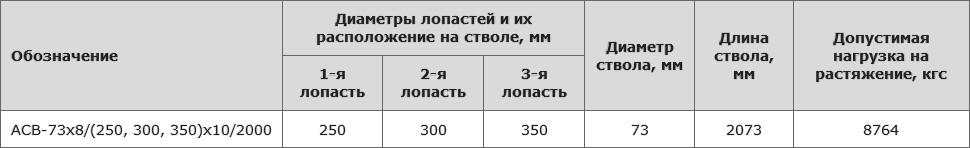

Обозначение Диаметры лопастей и их расположение на стволе, мм Диаметр ствола, мм Длина ствола, мм Допустимая нагрузка на растяжение, кгс
1-я лопасть 2-я лопасть 3-я лопасть
АСВ-73x8/(250, 300, 350)х10/2000 250 300 350 73 2073 8764

Геометрические размеры АСВ могут быть изменены, для соответствия требованиям проекта производства работ по заявке Заказчика. Для заказа типоразмеров не вошедших в таблицу, требуются дополнительные прочностные расчёты.

Пример записи обозначения при заказе анкера стального винтового АСВ, предназначенного для балластировки трубопровода, с диаметром ствола 73 мм, толщиной стенки ствола 8 мм, с тремя лопастями, диаметром 1-ой лопасти 250, 2-ой - 300, 3-ей - 350 мм, длиной ствола 2000 миллиметров:

Анкер АСВ - 73x8/(250, 300, 350)х10/2000 ТУ 5264-006-86661679-2011

где:

АСВ - анкер стальной винтовой;
73 - диаметр ствола анкера, в мм;
8 - толщина стенки ствола, в мм;
250, 300, 350 - диаметры лопастей по порядку, начиная с нижней, в мм;
10 - толщина лопасти анкера, в мм;
2000 - длина ствола анкера, в мм.

Пример записи обозначения при заказе удлинителя для анкера стального винтового АСВ - 73x8/(254, 305, 355)х10/2000 ТУ 5264-006-86661679-2011, диаметром ствола 73 мм и длиной 3000 мм:

Удлинитель УС - 73x8/3000 ТУ 5264-006-86661679-2011

где:

УС - удлинитель стальной;
73 - диаметр ствола, в мм;
8 - толщина стенки ствола, в мм;
3000 - длина ствола удлинителя, в мм.

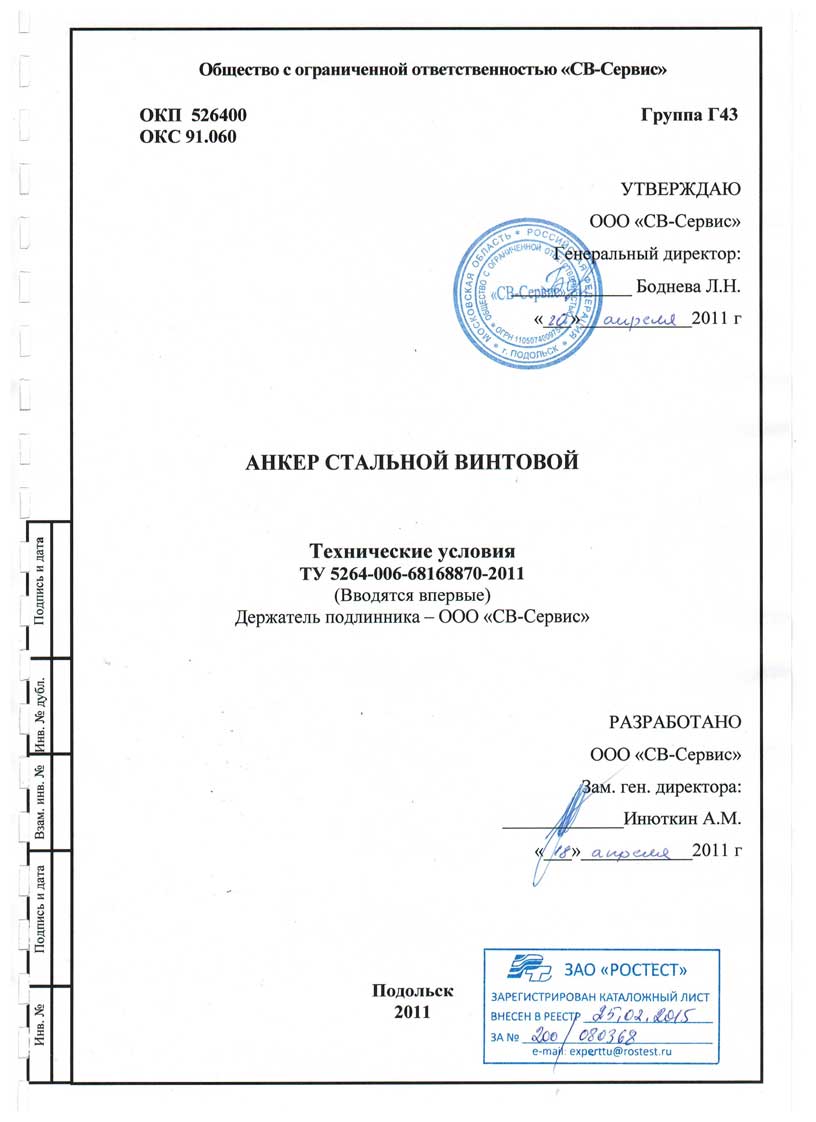

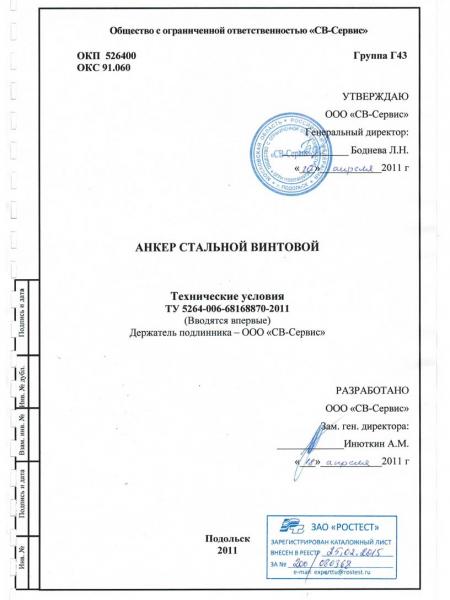

ТУ 5264-006-68168870-2011. Анкер стальной винтовой
ТУ 5264-006-68168870-2011.
Анкер стальной винтовой
