Полимерконтейнерное балластирующее устройство (ПКБУ-МКС)

ТУ 4834-001-89632342-2009, ОТТ-75.180.00-КТН-045-11
  • Балластирующее устройство ПКБУ-МКС
  • ПКБУ-МКС. Балластировка трубопровода
  • ПКБУ-МКС. Балластировка трубопровода

Полимерконтейнерное балластирующее устройство, модернизированная конструкция сдвоенная (ПКБУ-МКС) состоит из двух емкостей, соединяемых грузовыми лентами в комплекте с жесткими распорными рамками. Устройство предназначено для балластировки сооружаемых или реконструируемых в сложных условиях обводненной и заболоченной местности трубопроводов диаметрами от 530 до 1420 мм включительно, в том числе и теплоизолированных.

Конструкция ПКБУ-МКС должна устанавливаться на магистральный трубопровод в соответствии с требованиями нормативной документации. ПКБУ-МКС выпускается климатического исполнения УХЛ 1 по ГОСТ 15150 и может эксплуатироваться при температуре от минус 60°C до плюс 40°C.

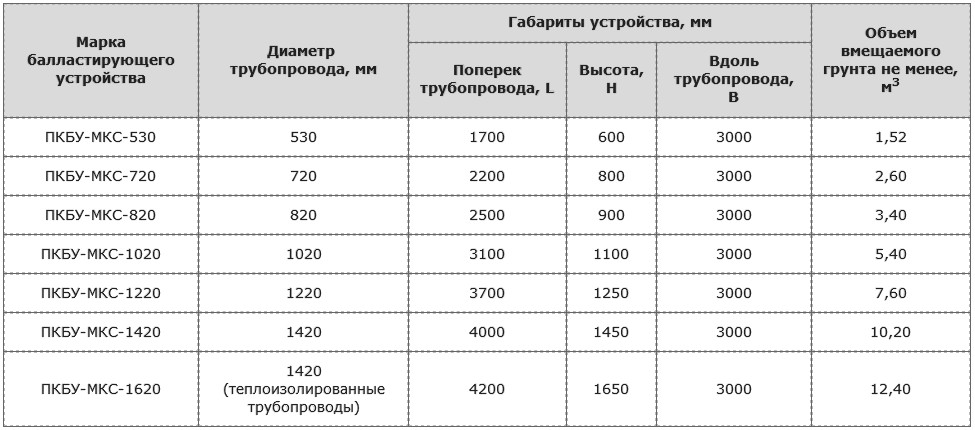

Технические характеристики полимерконтейнерных
балластирующих устройств ПКБУ-МКС (модернизированная конструкция сдвоенная)

Марка балластирующего устройства Диаметр
трубопровода, мм
Габариты устройства, мм Объем вмещаемого грунта не менее, м3
Поперек трубопровода, L Высота, H Вдоль трубопровода, B
ПКБУ-МКС-530 530 1700 600 3000 1,52
ПКБУ-МКС-720 720 2200 800 3000 2,60
ПКБУ-МКС-820 820 2500 900 3000 3,40
ПКБУ-МКС-1020 1020 3100 1100 3000 5,40
ПКБУ-МКС-1220 1220 3700 1250 3000 7,60
ПКБУ-МКС-1420 1420 4000 1450 3000 10,20
ПКБУ-МКС-1620 1420 (теплоизолированные трубопроводы) 4200 1650 3000 12,40

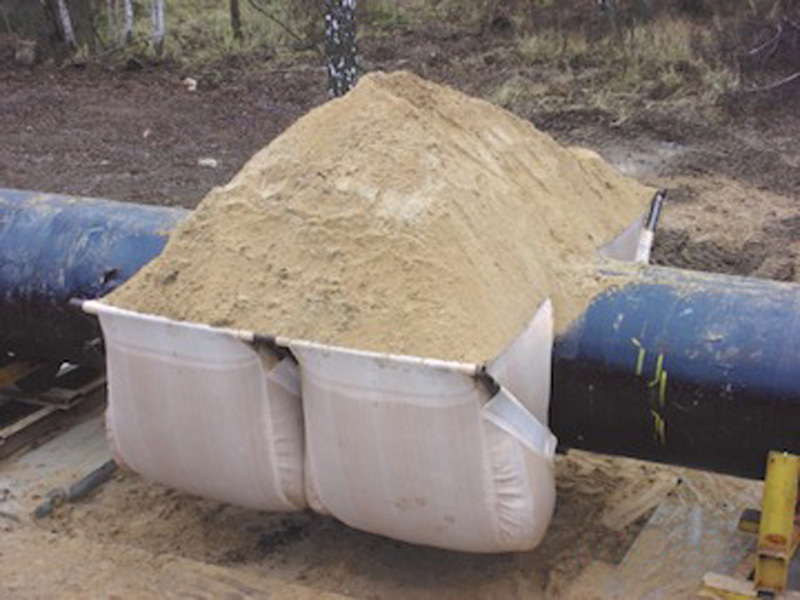

ПКБУ-МКС

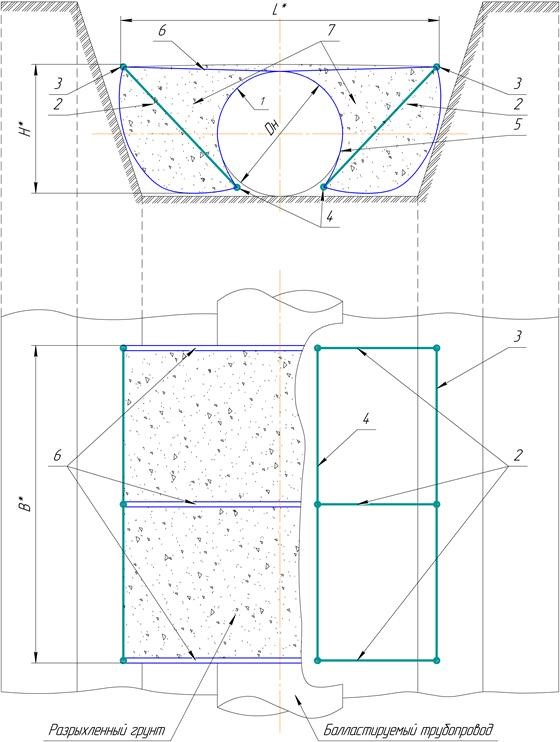

Схема конструкции ПКБУ-МКС

1 - балластируемый трубопровод; 2 - поперечные прямолинейные элементы распорных рамок жесткости; 3 - верхние продольные прямолинейные элементы распорных рамок жесткости; 4 - нижние продольные прямолинейные элементы распорных рамок жесткости; 5 - нижняя силовая лента балластирующего устройства; 6 - верхняя силовая лента балластирующего устройства; 7 - заполняемая грунтом контейнерная часть балластирующего устройства.
