Геотекстильная цементирующая оболочка (БетоБОКС)

ТУ 2297-012-68168870-2015

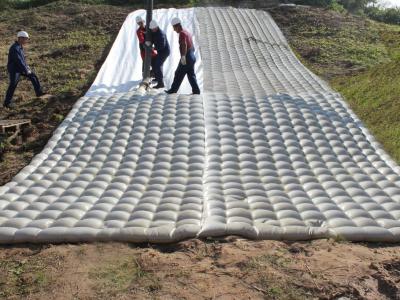

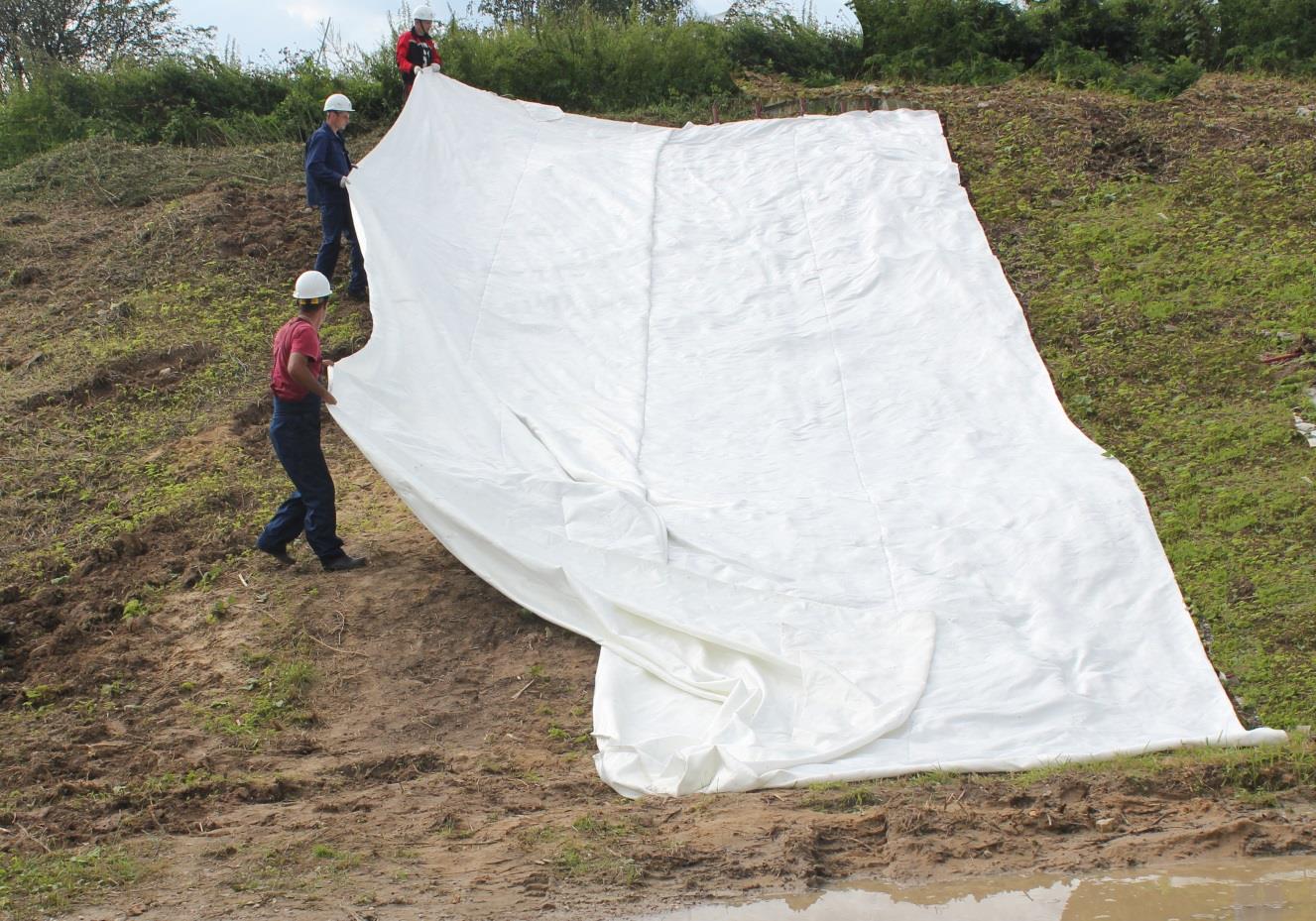

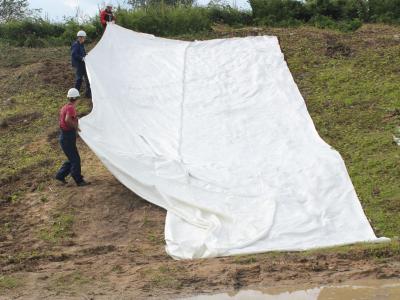

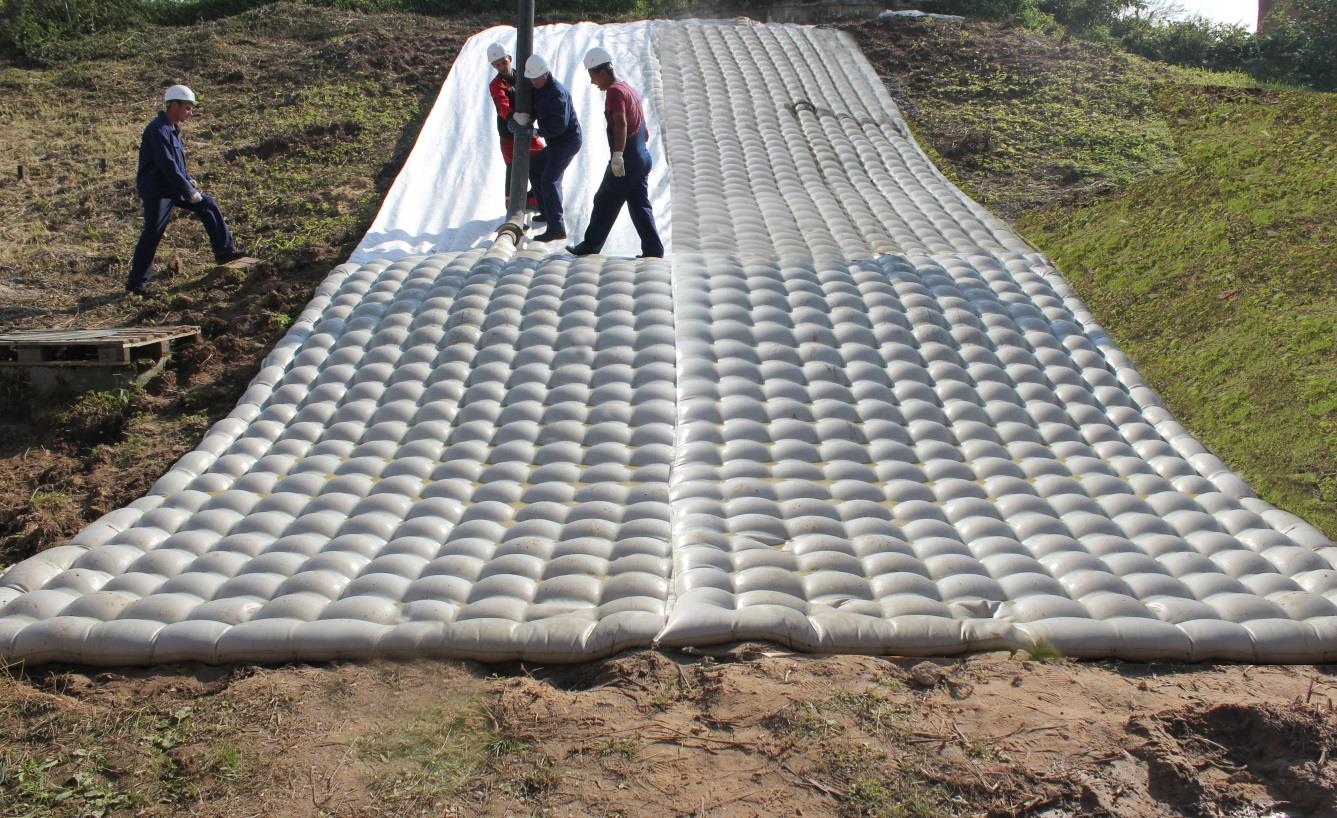

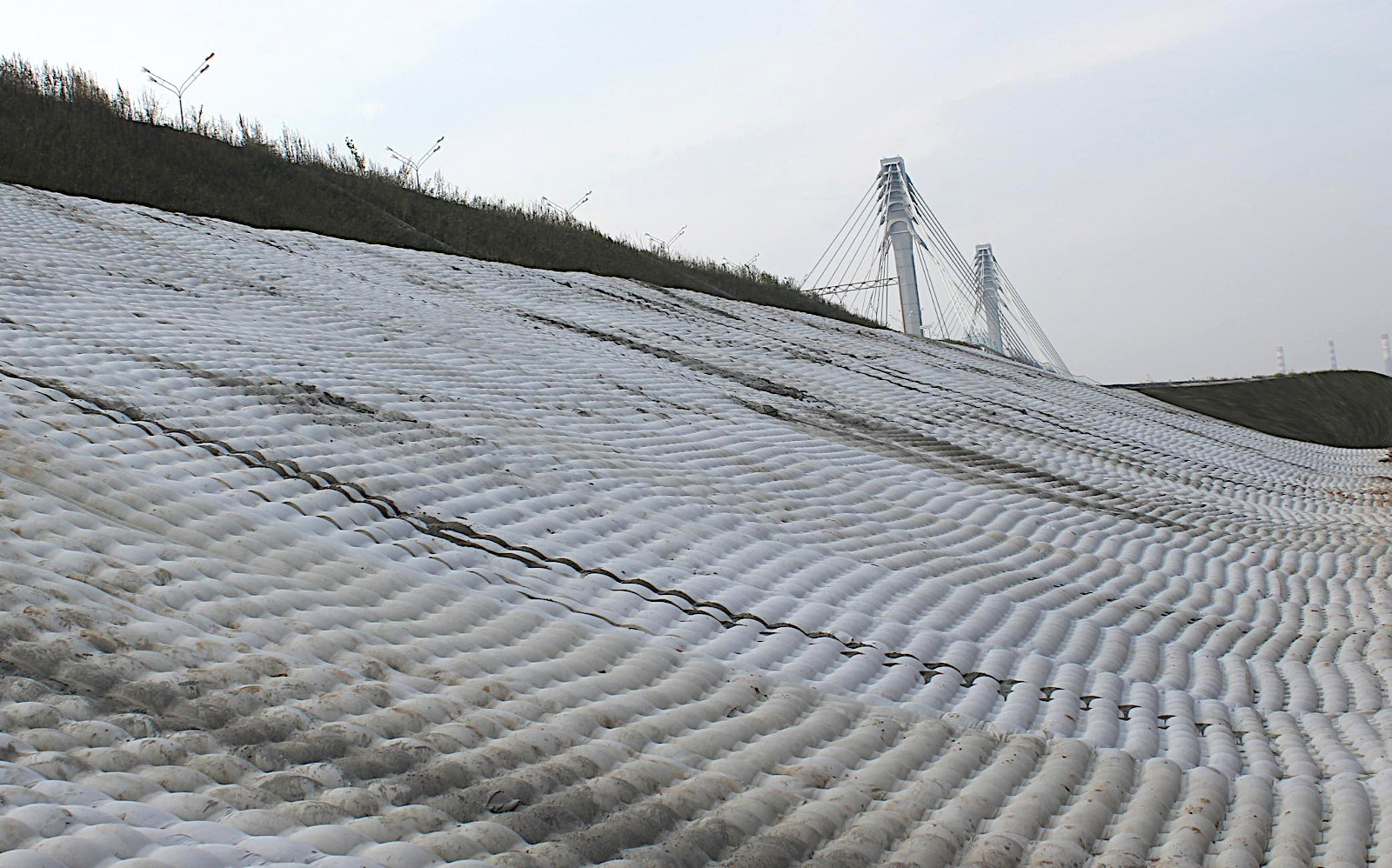

  • Укладка оболочки БетоБОКС на склоне

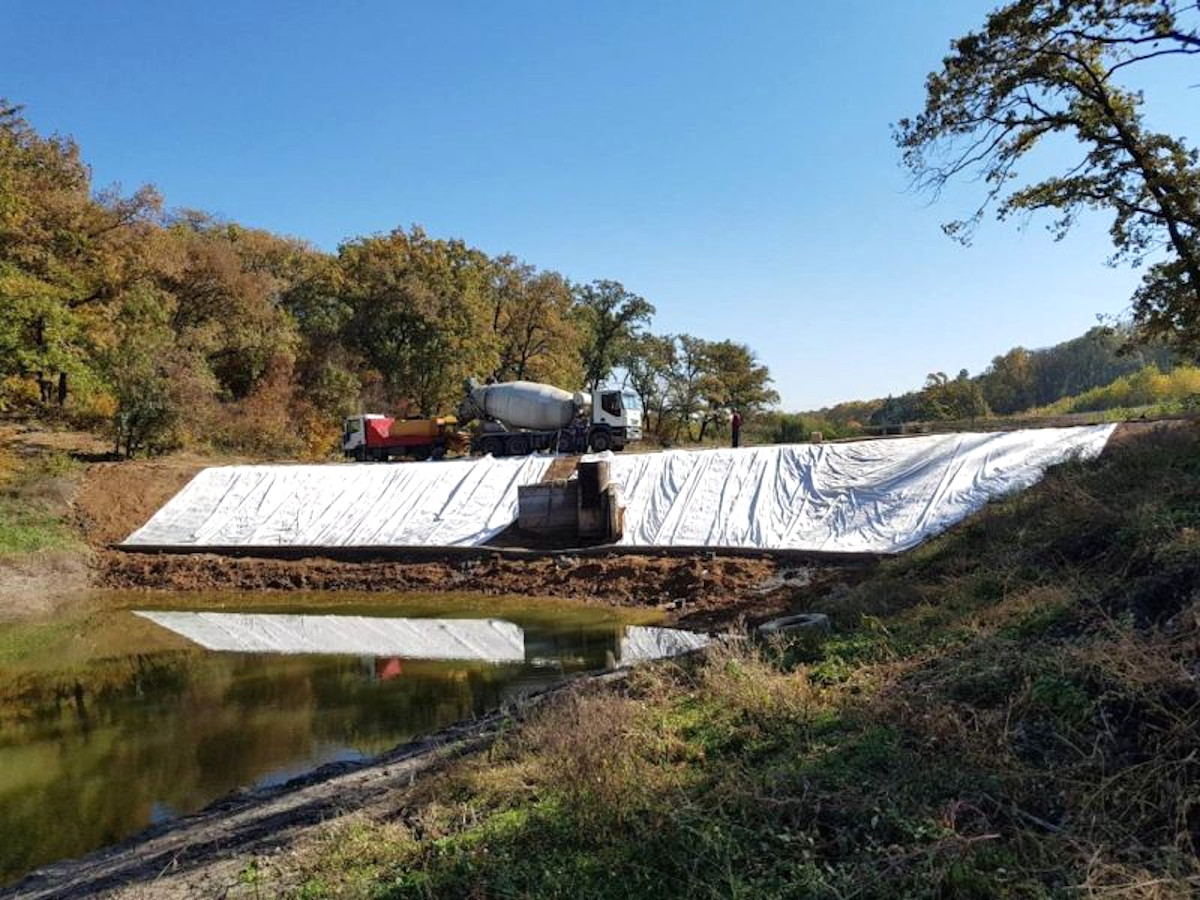

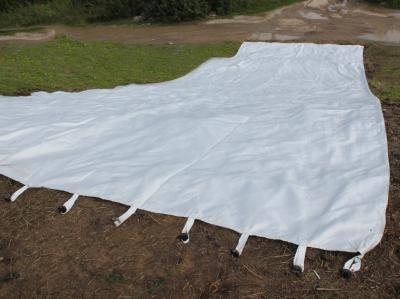

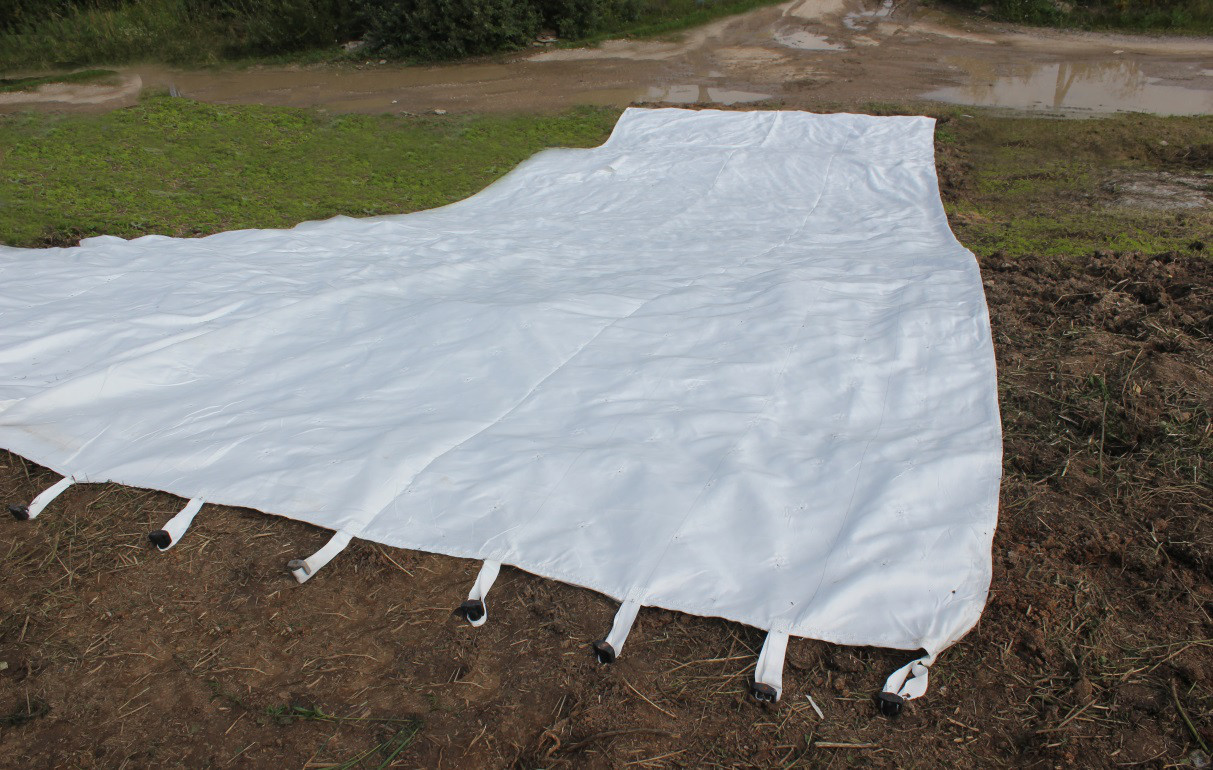

  • Геотекстильная оболочка БетоБОКС

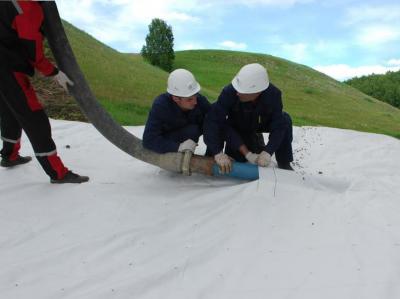

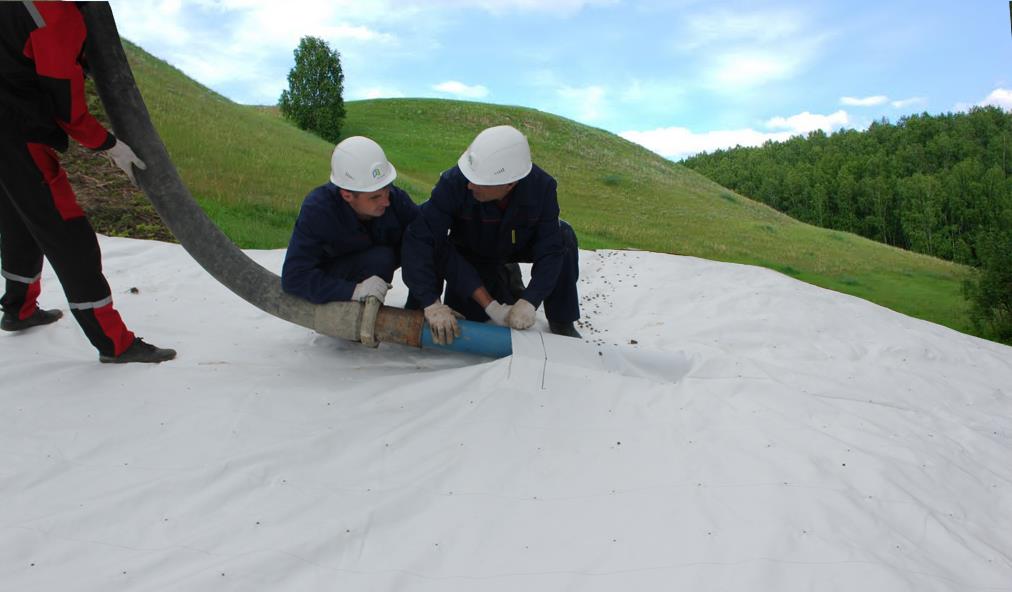

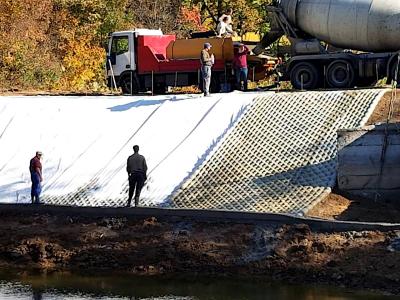

  • Заполнение БетоБОКСа

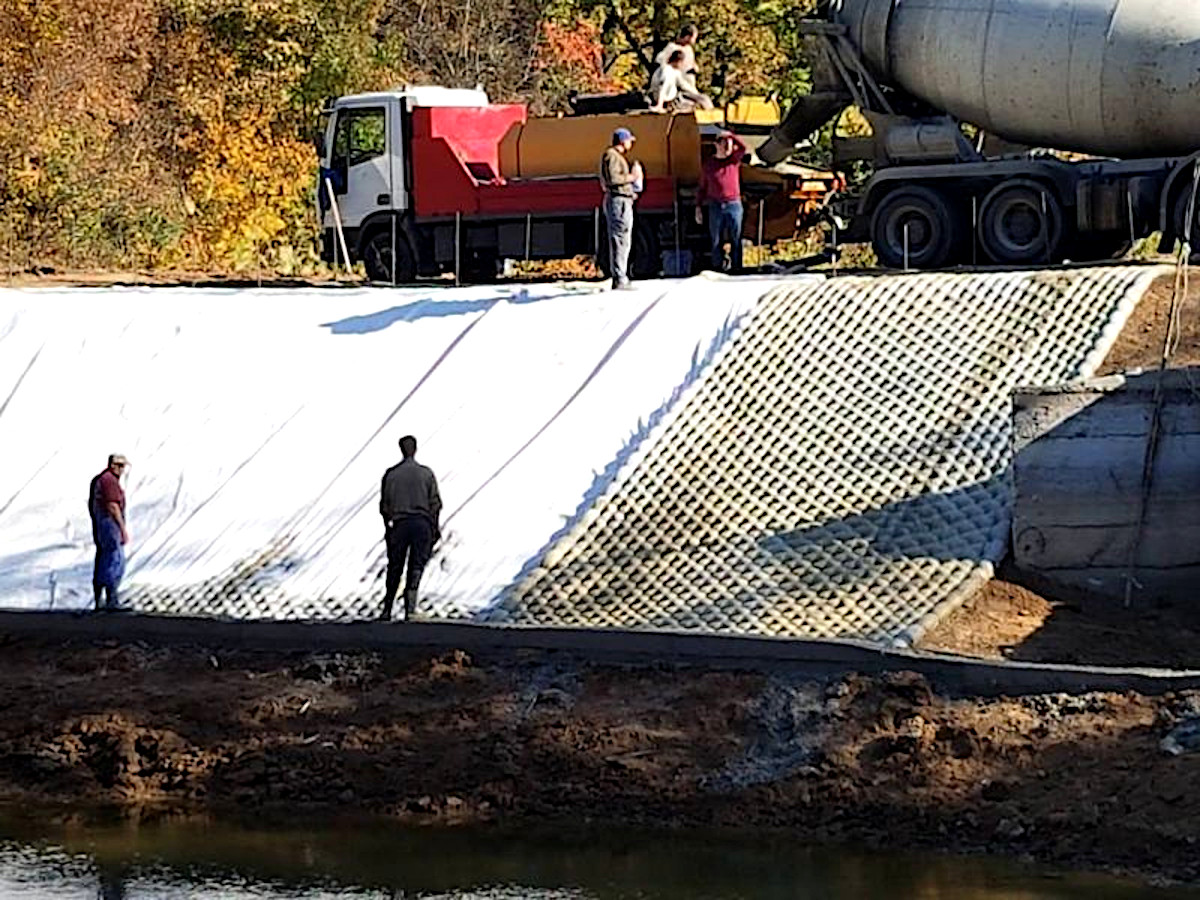

  • Оболочка БетоБОКС. Заполнение раствором

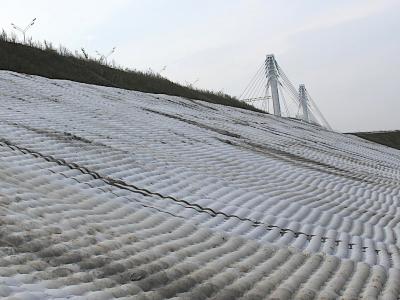

  • Оболочка БетоБОКС
  • Оболочка БетоБОКС
  • Оболочка БетоБОКС

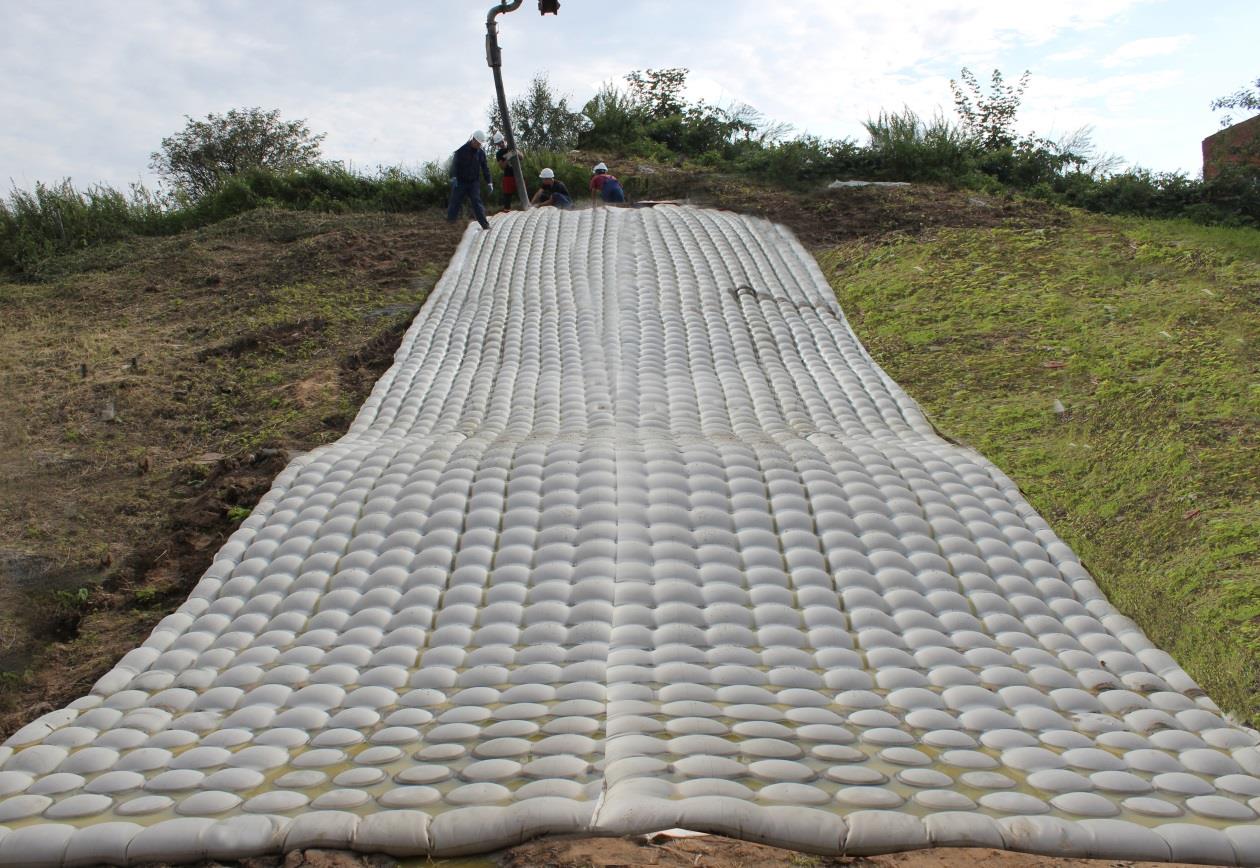

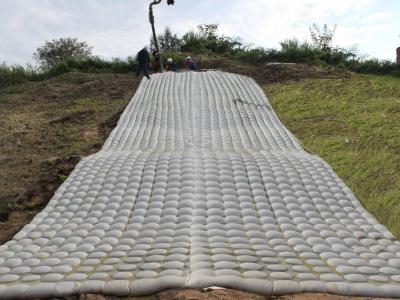

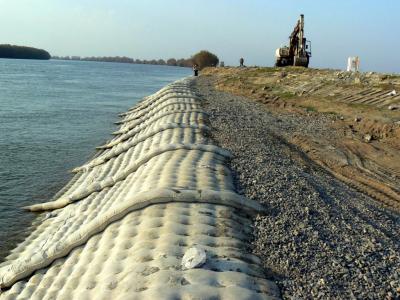

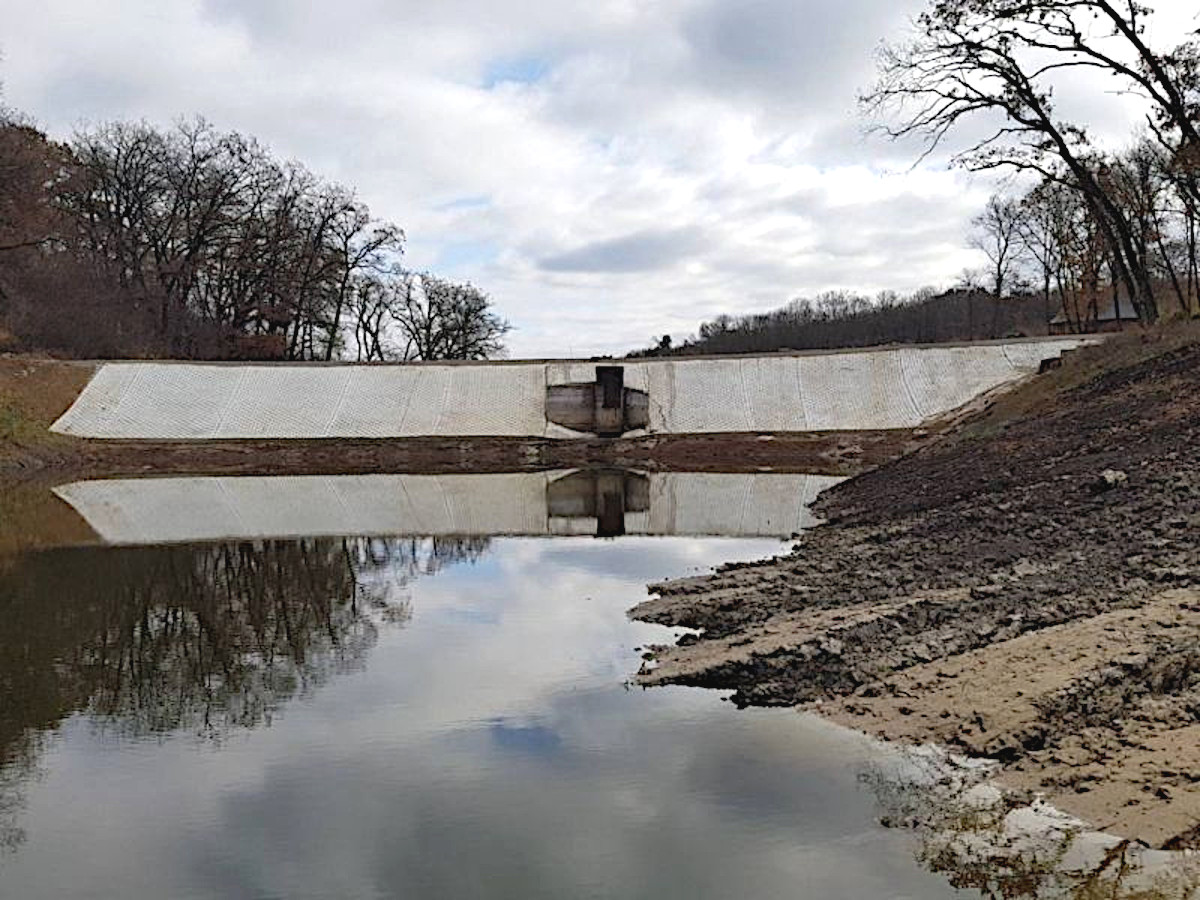

  • БетоБОКС. Берегоукрепление
  • Оболочка БетоБОКС

Геотекстильная цементирующая оболочка БетоБОКС (плита БетоБОКС) производства ООО "ПОЛИТЕХНОЛ" – это геосинтетическая конструкция, способная предотвратить процесс ослабления грунта береговой линии вследствие эрозии, вызванной водным течением, действием прибрежных волн, экзогенными процессами. Также применяется для укрепления откосной части насыпей и конусов мостов (путепроводов). Оболочка БетоБОКС представляет собой замкнутую конструкцию из высокопрочной текстильной ткани, которая на месте строительства заполняется бетонной смесью, в результате чего образуется бетонная плита.

Оболочка БетоБОКС, уложенная единым полотном непосредственно на укрепляемую поверхность, обеспечивает ее целостность и устойчивость. По своей конструкции геотекстильные бетонные плиты БетоБОКС, являются гибким универсальным материалом, который отлично выполняет защитные функции даже во время паводков, ледовых заторов и при сильном течении. Их использование не допускает размывов грунта, а прекрасные эксплуатационные свойства позволяют укреплять и защищать также подводные переходы трубопроводов.

Чтобы оформить заявку на изготовление и поставку Геотекстильных цементирующих оболочек (плит) БетоБОКС, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Плита БетоБОКС производится по ТУ 2297-012-68168870-2015.

Функции БетоБОКС

  • укрепление и обеспечение защиты берегов водоемов;
  • упрочнение откосов железных и автомобильных дорог (в подтопляемых зонах);
  • предотвращение размыва мостовых опор, путепроводов, конусов переходов;
  • обеспечение защиты подводной части трубопроводов (проложенных без заглубления);
  • временное обустройство топких участков дороги (для обеспечения проезда);
  • защита акваторий портов от размыва и ледяной нагрузки.

Свойства БетоБОКС

  • возможность покрытия принимать форму защищаемой поверхности без дополнительных изгибающих моментов;
  • гибкое бетонное покрытие может укладываться на защищаемую поверхность без подготовки, непосредственно на грунт;
  • конструкция покрытия обладает достаточной деформативностью, обеспечивающей плотное прилегание его к грунту, что сводит к минимуму объемы воды под покрытием, которая может мигрировать из областей с повышенным давлением на соседние участки;
  • изготавливается из гидротехнического бетона высокой морозостойкости, позволяющей применять конструкцию в условиях Крайнего Севера.

Преимущества БетоБОКС

  • минимальные затраты на транспортировку материала до места строительства;
  • заполнение непосредственно в месте строительства;
  • проведение работ строительства в условиях обводнения;
  • уменьшение затрат на строительные работы, эксплуатацию машин, механизмов и трудовых ресурсов.

Модификации оболочек БетоБОКС и их назначение

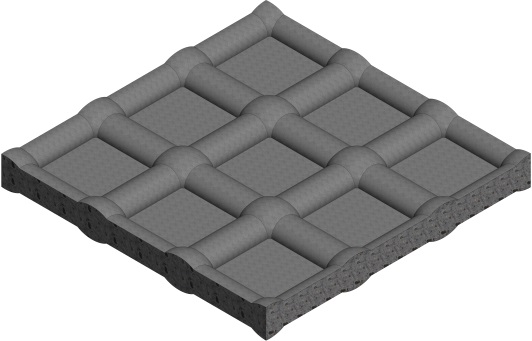

БетоБОКС
БетоБОКС
Оболочка из синтетической ткани, которая при заполнении бетонной смесью образует монолитную бетонную конструкцию заданных размеров и конфигурации.

Несущая (удерживающая) конструкция предназначена для компенсации сдвигающих усилий, возникающих в поверхностных слоях грунта откосов, а также силовых воздействий паводковых и поверхностных вод на откосы пойменных насыпей. Применяется на подтопляемых откосах.

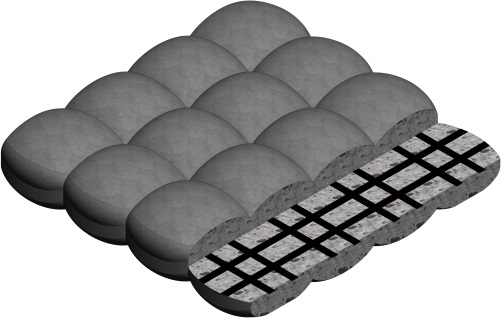

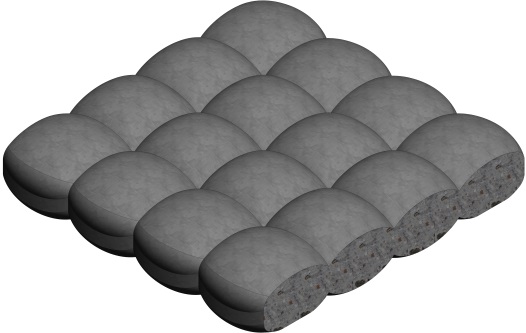

БетоБОКС А
БетоБОКС А
Оболочка из синтетической ткани, которая при заполнении бетонной смесью образует монолитную бетонную конструкцию заданных размеров и конфигурации, армированную высокопрочной полимерной сеткой.

Несущая (удерживающая) конструкция предназначена для компенсации сдвигающих усилий, возникающих в поверхностных слоях грунта откосов, а также силовых воздействий паводковых и поверхностных вод на откосы пойменных насыпей. Применяется на откосах повышенной крутизны и на подтопляемых откосах.

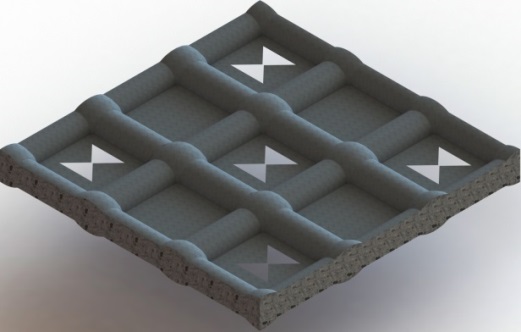

БетоБОКС О
БетоБОКС О
Оболочка из синтетической ткани, которая при заполнении бетонной смесью образует облегченную бетонную конструкцию заданных размеров и конфигурации.

Несущая (удерживающая) конструкция выполняет роль покрытия на откосе, защищающего откос от водной и ветровой эрозии. Применяется на не подтопляемых откосах. Ткань между бетонными элементами, выполняет роль обратного фильтра и фильтра, предотвращающего вынос частиц грунтовыми водами.

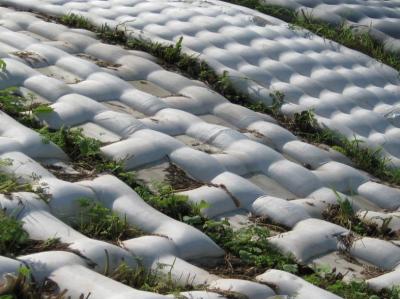

БетоБОКС ОЛ
БетоБОКС ОЛ
Оболочка из синтетической ткани, которая при заполнении бетонной смесью образует облегченную бетонную конструкцию заданных размеров и конфигурации способствующую формированию растительного покрова.

Защитная (изолирующая) конструкция предназначена для защиты поверхности откосов от температурных воздействий, поверхностной воды, ветровой и водной эрозии до того как сформируется корневая система травяной растительности.

Применяется на не подтопляемых откосах с крутизной откоса не более 1:1,5 и высотой откоса до 6,0м
БетоБОКС Л
БетоБОКС Л
Оболочка представляет собой комбинацию синтетической ткани и полимерной сетки, которая при заполнении бетонной смесью образует облегченную бетонную конструкцию заданных размеров и конфигурации способствующую формированию растительного покрова.

Защитная (изолирующая) конструкция предназначена для защиты поверхности откосов от температурных воздействий, атмосферных осадков, ветровой и водной эрозии, а также для предотвращения выноса грунта и образования сплывов, до того как сформируется корневая система травяной растительности.

Применяется на неподтопляемых откосах.

Основные параметры и характеристики БетоБОКС

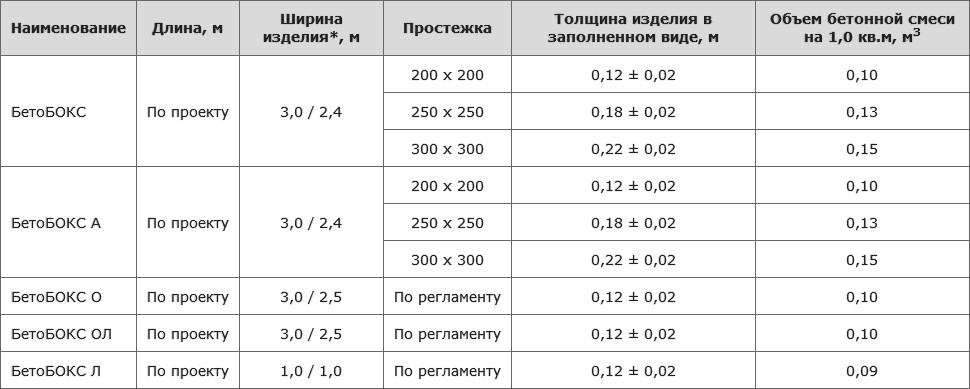

Габаритные размеры БетоБОКС в заполненном состоянии должны соответствовать размерам, указанным в таблице:

Наименование Длина, м Ширина изделия*, м Простежка Толщина изделия в заполненном виде, м Объем бетонной смеси на 1,0 кв.м, м3
БетоБОКС По проекту 3,0 / 2,4 200 х 200 0,12 ± 0,02 0,10
250 х 250 0,18 ± 0,02 0,13
300 х 300 0,22 ± 0,02 0,15
БетоБОКС А По проекту 3,0 / 2,4 200 х 200 0,12 ± 0,02 0,10
250 х 250 0,18 ± 0,02 0,13
300 х 300 0,22 ± 0,02 0,15
БетоБОКС О По проекту 3,0 / 2,5 По регламенту 0,12 ± 0,02 0,10
БетоБОКС ОЛ По проекту 3,0 / 2,5 По регламенту 0,12 ± 0,02 0,10
БетоБОКС Л По проекту 1,0 / 1,0 По регламенту 0,12 ± 0,02 0,09

* в незаполненном виде / в заполненном виде

Изготовление БетоБОКС производится поштучно или в виде рулона длиной до 50 м.

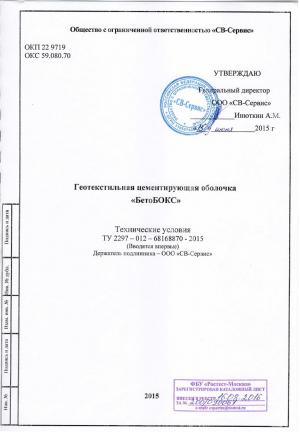

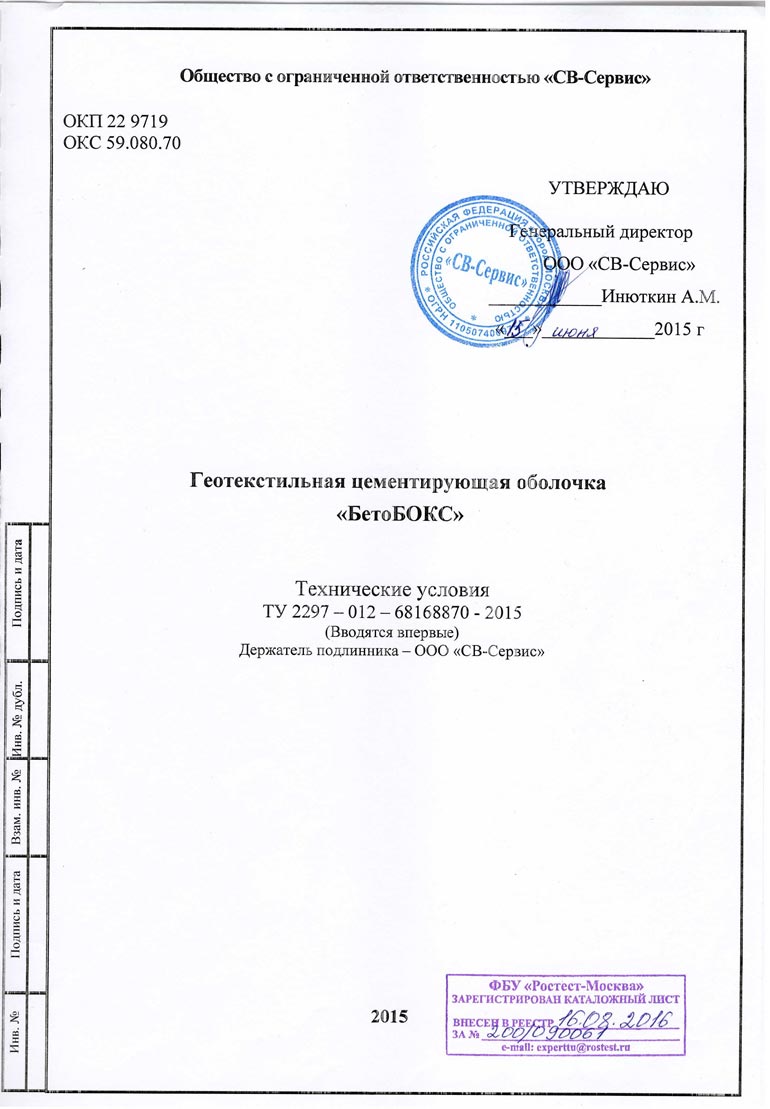

  • ТУ 2297-012-68168870-2015
    Геотекстильная цементирующая оболочка БетоБОКС.
    ТУ 2297-012-68168870-2015
