Футеровочное полотенце из НСМ (ПФ)

ТУ 48-3488-012-01297858-98

Полотенце футеровочное из НСМ  Полотенце футеровочное из НСМ

Полотенце футеровочное из НСМ предназначено для защиты изолированной поверхности трубопроводов диаметром до 1420 мм при их прокладке в скальных и вечномерзлых грунтах при размерах фракций грунта, применяемого на первом этапе засыпки, не более 50 мм, или трубопроводов диаметром до 820 мм при размерах фракций грунта не более 70 мм.

Полотенце футеровочное ПФ изготавливают двух типов:

- тип 1 (нормального типа) из двух слоев НСМ;
- тип 2 (усиленного типа) из четырех слоев НСМ.

Полотенца ПФ изготавливаются по ТУ 48-3488-012-01297858-98 из материалов, допущенных к применению в соответствии с Порядком контроля качества НСМ, применяемых на объектах строительства ПАО "Газпром".

Чтобы оформить заявку на полотенца футеровочные ПФ позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту.

Пример обозначения полотенца футеровочного при заказе:

ПФ-1-1220 или ПФ-2-1220,

где

ПФ — полотенце футеровочное;
1 — нормального типа, 2 — усиленного типа;
1220 — диаметр трубопровода в мм.

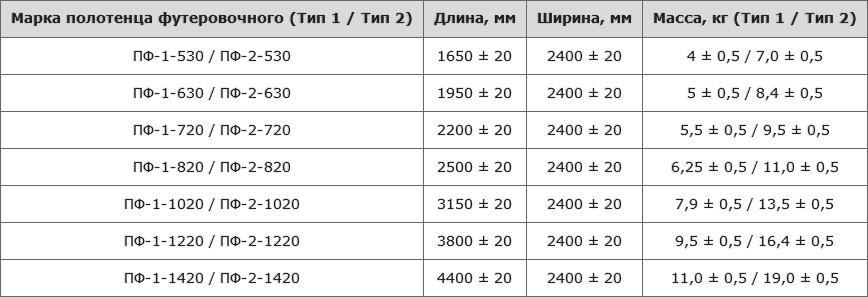

Основные размеры полотенец футеровочных типа 1 и типа 2 (ПФ)

Марка полотенца футеровочного (Тип 1 / Тип 2) Длина, мм Ширина, мм Масса, кг (Тип 1 / Тип 2)
ПФ-1-530 / ПФ-2-530 1650 ± 20 2400 ± 20 4 ± 0,5 / 7,0 ± 0,5
ПФ-1-630 / ПФ-2-630 1950 ± 20 2400 ± 20 5 ± 0,5 / 8,4 ± 0,5
ПФ-1-720 / ПФ-2-720 2200 ± 20 2400 ± 20 5,5 ± 0,5 / 9,5 ± 0,5
ПФ-1-820 / ПФ-2-820 2500 ± 20 2400 ± 20 6,25 ± 0,5 / 11,0 ± 0,5
ПФ-1-1020 / ПФ-2-1020 3150 ± 20 2400 ± 20 7,9 ± 0,5 / 13,5 ± 0,5
ПФ-1-1220 / ПФ-2-1220 3800 ± 20 2400 ± 20 9,5 ± 0,5 / 16,4 ± 0,5
ПФ-1-1420 / ПФ-2-1420 4400 ± 20 2400 ± 20 11,0 ± 0,5 / 19,0 ± 0,5

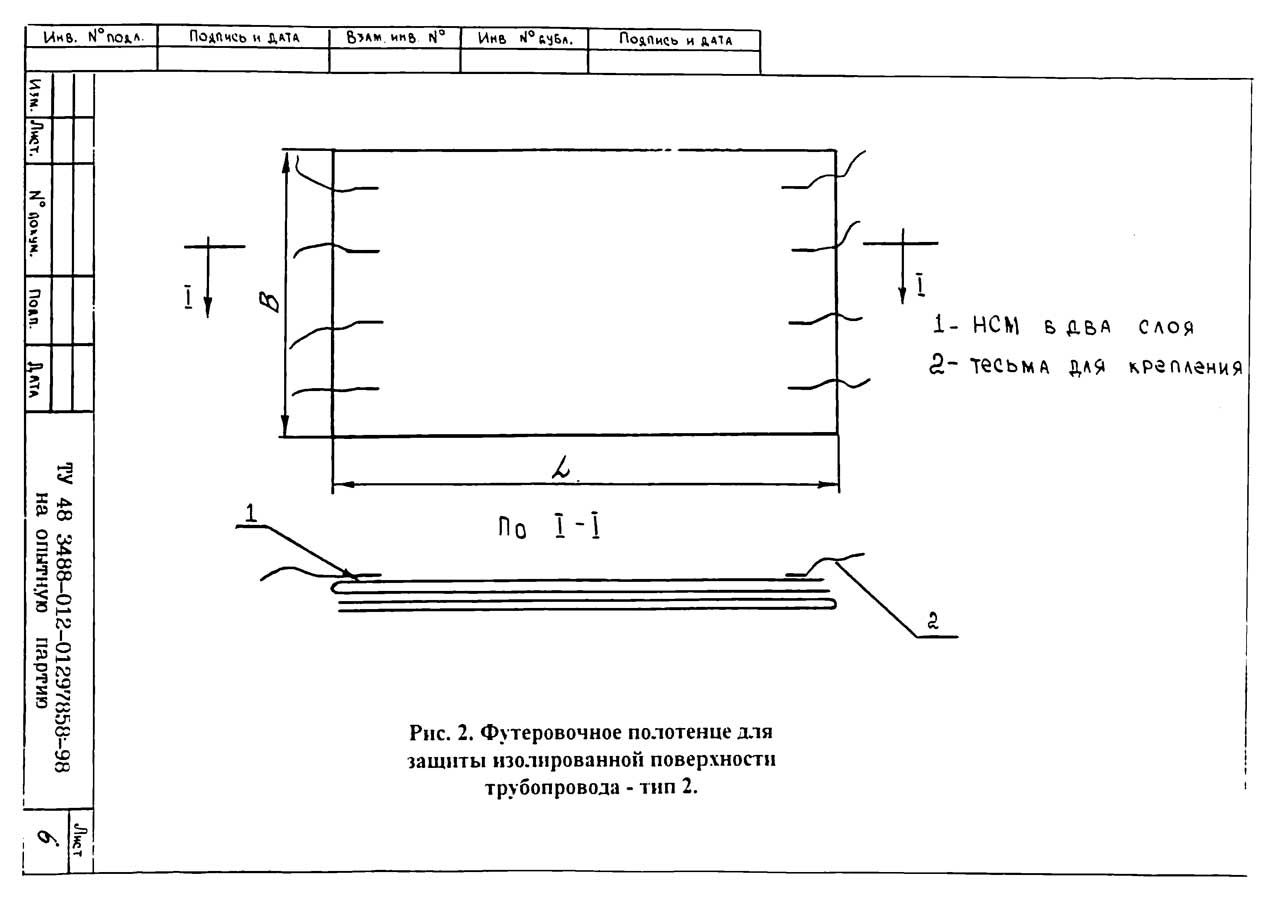

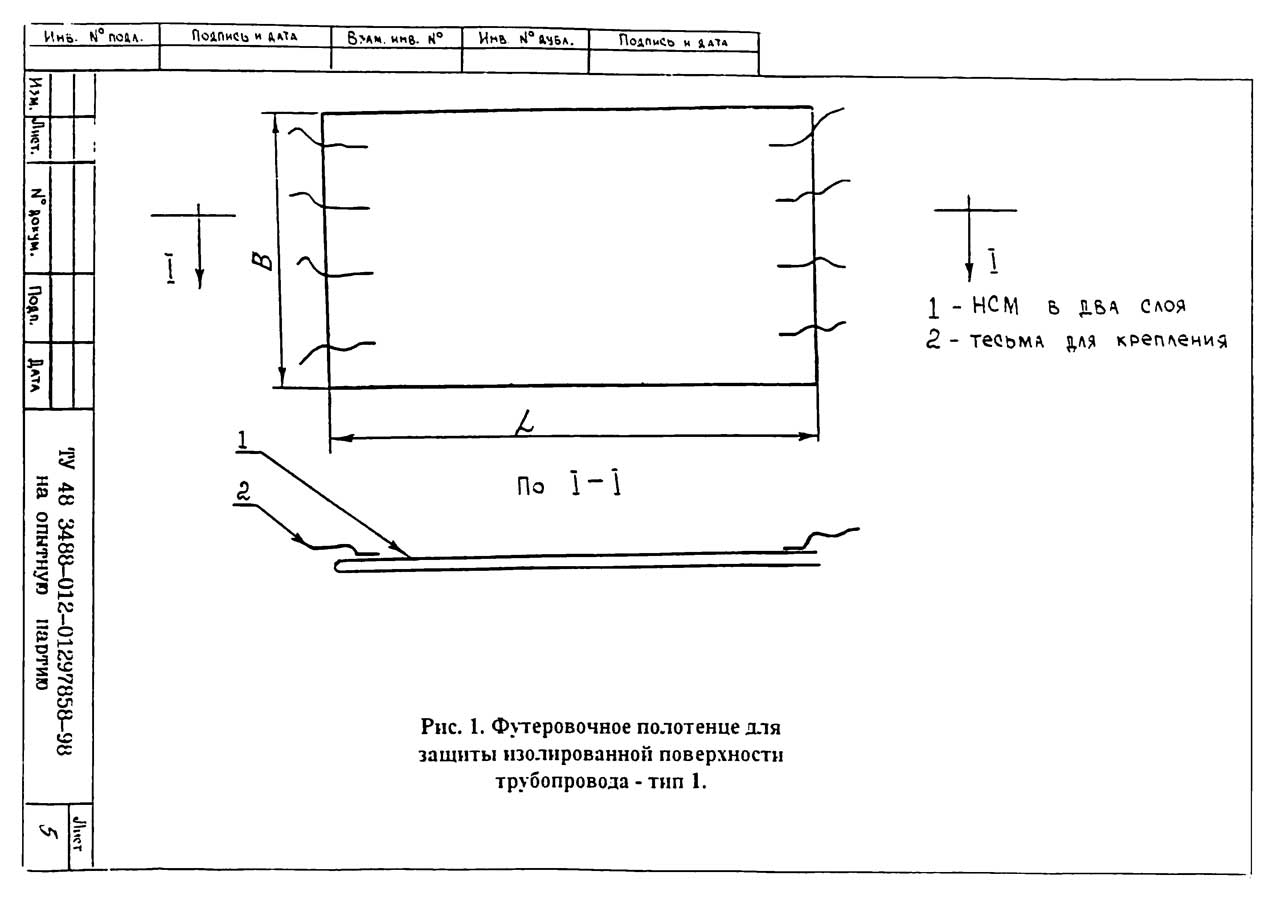

Полотенце футеровочное Тип 1 ПФ-1 состоит из двух слоёв НСМ, Тип 2 ПФ-2 - из четырёх слоёв.

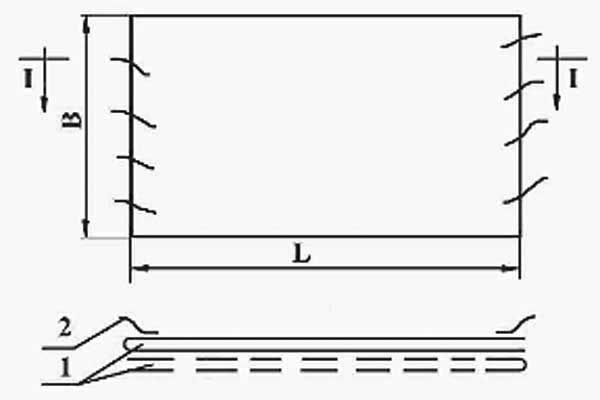

На рисунке:

1. ПФ-1 или ПФ-2
2. Тесьма для крепления.

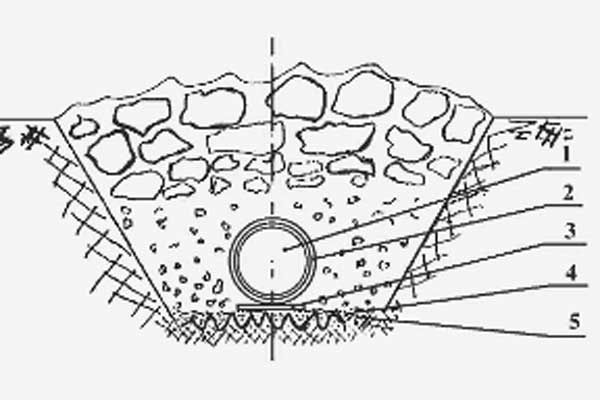

Зафутерованный трубопровод:

1. Трубопровод;
2. Полотенце футеровочное;
3. Прослойка из двух слоёв НСМ;
4. Подсыпка под трубопровод из щебня или гравия;
5. Острые зубцы скальных пород.



Полотенце футеровочное из НСМ. ТУ 48 3488-012-01297858-98 Полотенце футеровочное из НСМ. ТУ 48 3488-012-01297858-98 Полотенце футеровочное из НСМ. ТУ 48 3488-012-01297858-98

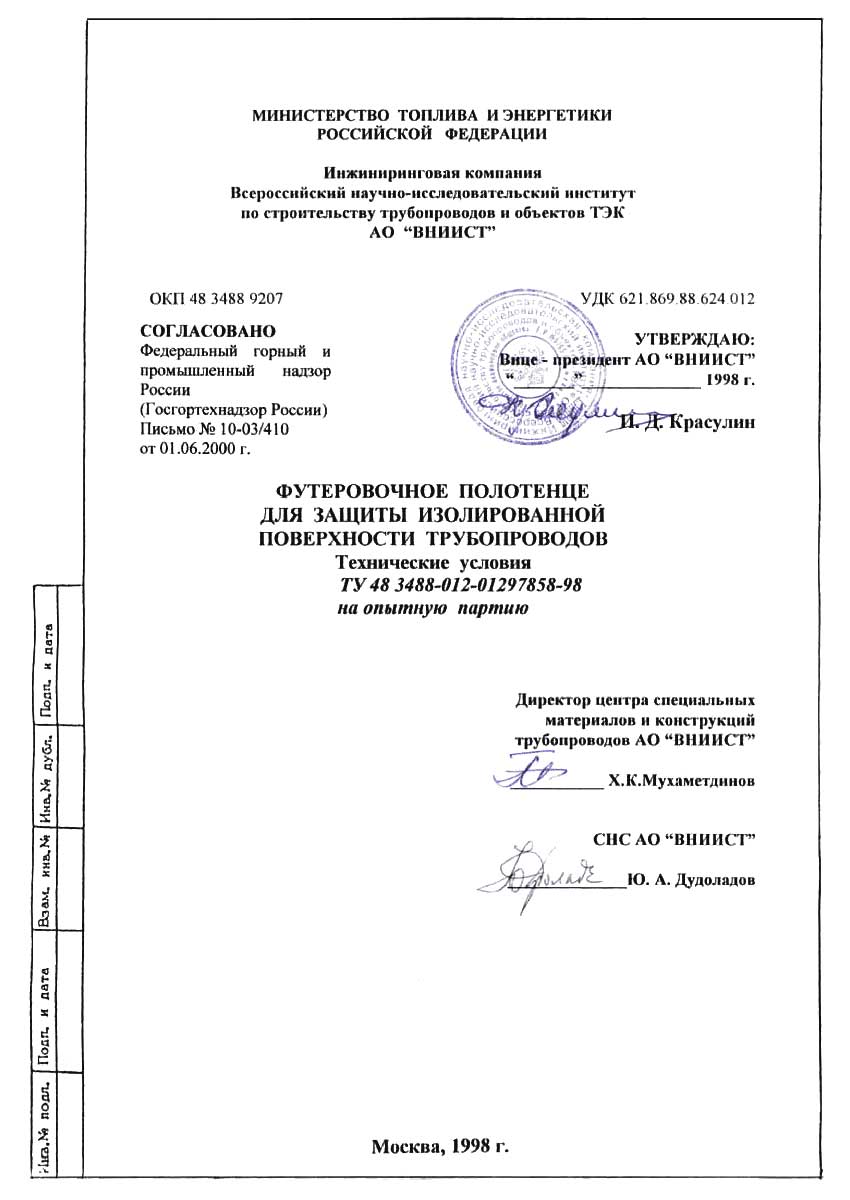

ТУ 48 3488-012-01297858-98
