Геооболочка (ГеоФРАМ)

ТУ 8329-003-68168870-2011


Геооболочка ГеоФРАМ применяется для обеспечения надежного и долговечного функционирования промышленных, гидротехнических, гражданских и военных объектов строительства, в том числе в сложных инженерных геологических условиях (на различных слабых, неустойчивых, нарушенных грунтах, песках, болотах, на обводненных территориях) и в районах Крайнего Севера.

Геооболочка ГеоФРАМ обладает высокими физико-механическими характеристиками, стойкостью к воздействию соленой воды, агрессивных сред, ультрафиолетовому излучению, а так же к большому перепаду температур.

Представляет собой геотекстильную пространственную конструкцию в виде простой прямоугольной емкости и изготавливается четырех типов:

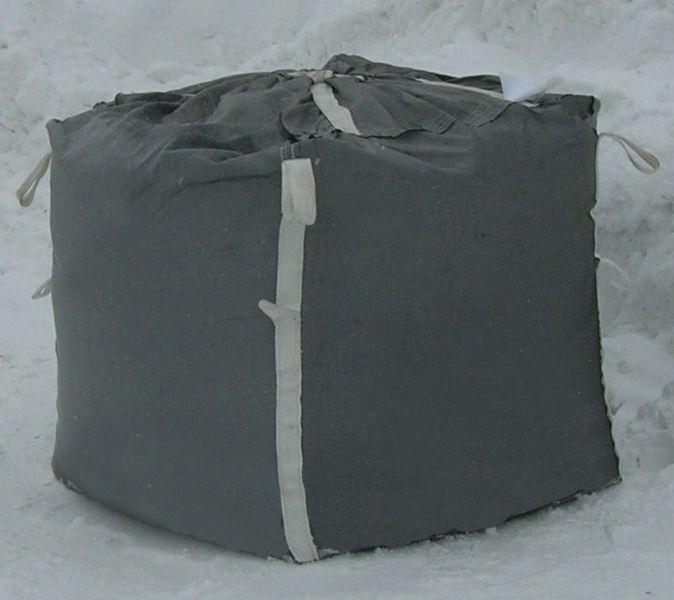

  • Закрытый односекционный ГеоФРАМ
    Закрытый односекционный ГеоФРАМ

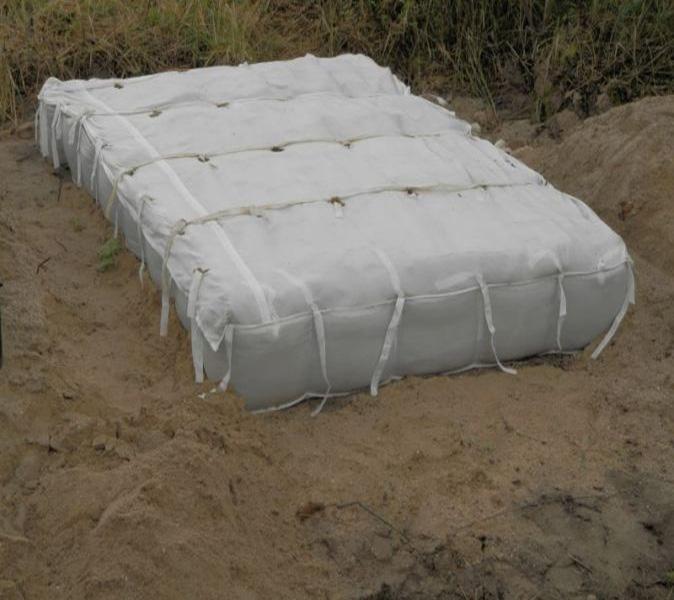

  • Закрытый многосекционный ГеоФРАМ
    Закрытый многосекционный ГеоФРАМ

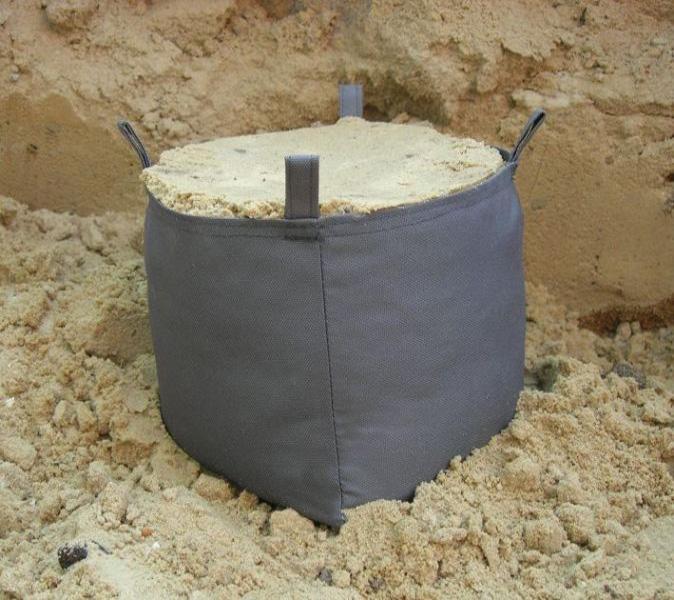

  • Открытый односекционный ГеоФРАМ
    Открытый односекционный ГеоФРАМ

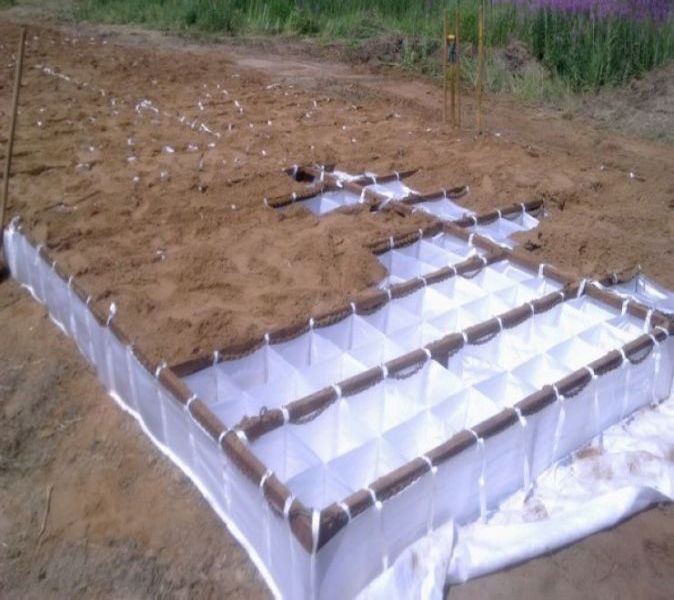

  • Открытый многосекционный ГеоФРАМ
    Открытый многосекционный ГеоФРАМ

В конструкции предусмотрены петли для увязки изделий между собой.

ГеоФРАМ малого объема может доставляться до объекта строительства заполненным. Секционный ГеоФРАМ заполняется, непосредственно на объекте строительства.

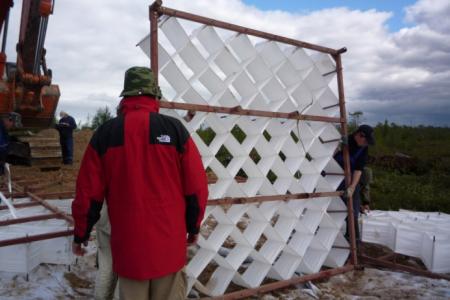

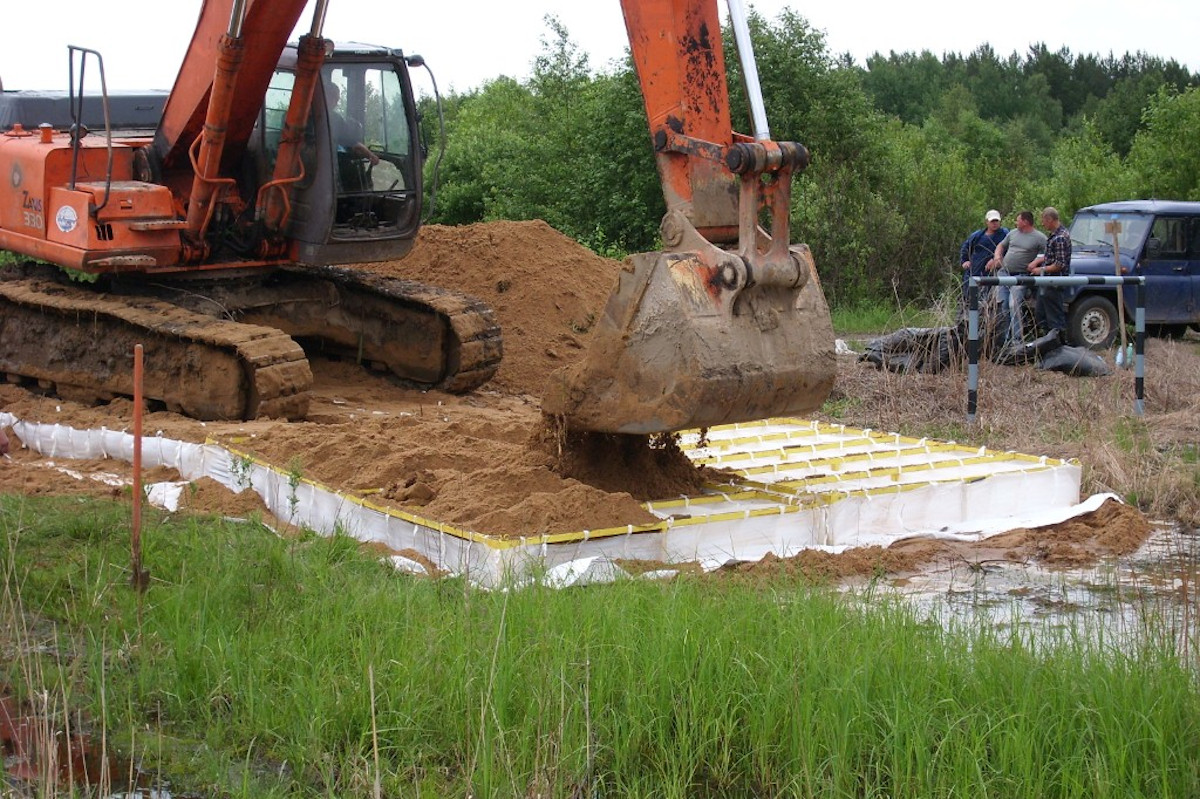

Для удобства заполнения геооболочек ГеоФРАМ используют технологический каркас. Заполнение производится песчаным грунтом, песчано-гравийной смесью, щебнем средних и мелких фракций, смесью песчаного грунта с каменным материалом. Возможна обработка грунта цементом, активными золами уноса и т.д.

Область применения геооболочки ГеоФРАМ

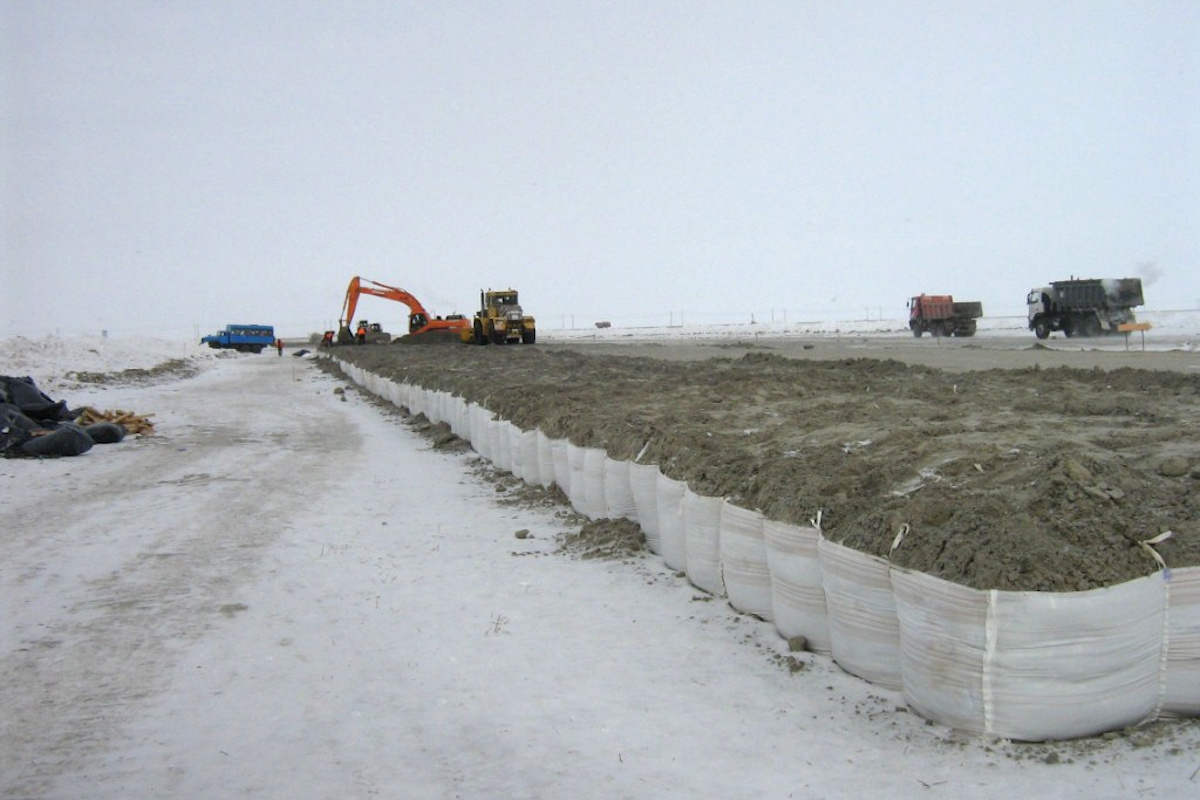

  • Дорожное строительство (в строительстве аэродромов, автомобильных, железных, временных, технических, вдольтрассовых, лесных дорог и дорог предприятий)
  • Стабилизация оснований площадочных объектов, фундаментов (вертолетных, производственных, баз хранений, промышленных, складских и т.д.), а так же площадок в местах добычи полезных ископаемых

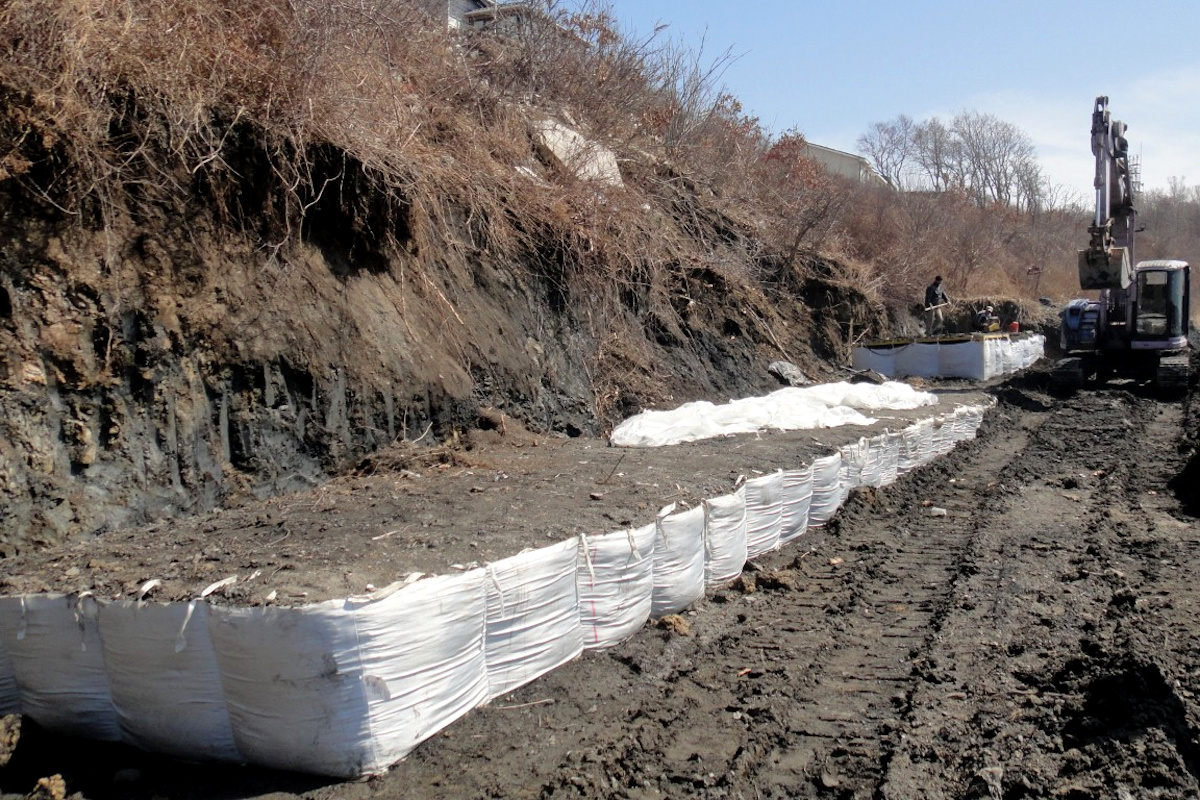

  • Укрепление естественных и строительство искусственных откосов и склонов, оврагов, обочин, подходных насыпей мостовых переходов, подпорных стен
  • Устройство гидротехнических сооружений: насыпи, подпорные стены, дамбы, дороги-дамбы, запруды, противоэрозионные сооружения береговые укрепления, пляжные и прибрежные зоны, намывные территории и др.
  • В траншеях при прокладке трубопроводов, теплопроводов, водопроводов
  • Геооболочка ГеоФРАМ, как заграждающая конструкция (Барьер Безопасности)
  • Укрепление объектов, в районах чрезвычайных ситуаций природного и техногенного характера
  • Хранение и транспортировка различных сыпучих материалов
  • Мощение тротуарных покрытий
  • Строительство конноспортивных полей
  • Повышение несущей способности грунтов
  • Удержание и сохранение массива грунта
  • Разделение и различных слоев грунта и строительного материала
  • Уменьшение высоты насыпи
  • Распределение точечной нагрузки от колеса автомобиля
  • Снижение неравномерности осадки насыпи (уменьшение величины осадки)
  • Ограничение сдвиговых деформаций
  • Распределение точечной нагрузки от транспортных средств
  • Распределение вертикальной нагрузки в теле насыпи
  • Создание дренирующих прослоек
  • Предотвращение вымывания грунтовыми водами грунта засыпки трубопровода

Чтобы оформить заявку на изготовление и поставку геооболочек ГеоФРАМ позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. Мы производим ГеоФРАМ по ТУ 8329-003-68168870-2011.

Использование геооболочек ГеоФРАМ позволяет снизить себестоимость сооружения благодаря легкости транспортировки на любые расстояния, уменьшению стоимости материалов, заполнению геооболочек ГеоФРАМ местным засыпным материалом (песок, щебень, ПГС, скальный грунт и пр.).

К другим преимуществам использования геооболочек ГеоФРАМ относятся:

  • возможность проведения работ круглогодично и в условиях обводнения;
  • уменьшение затрат на строительные работы, эксплуатацию машин, механизмов и трудовых ресурсов;
  • повышение эксплуатационных качеств земляного полотна и покрытия дорог, тем самым увеличивая межремонтные сроки ремонта и реконструкции.

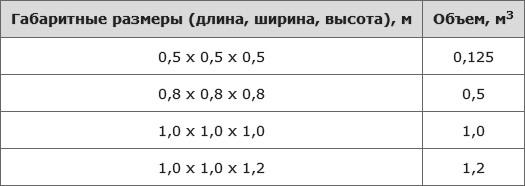

Размерный ряд односекционной геооболочки ГеоФРАМ открытого и закрытого типа*

Габаритные размеры (длина, ширина, высота), м Объем, м3
0,5 х 0,5 х 0,5 0,125
0,8 х 0,8 х 0,8 0,5
1,0 х 1,0 х 1,0 1,0
1,0 х 1,0 х 1,2 1,2

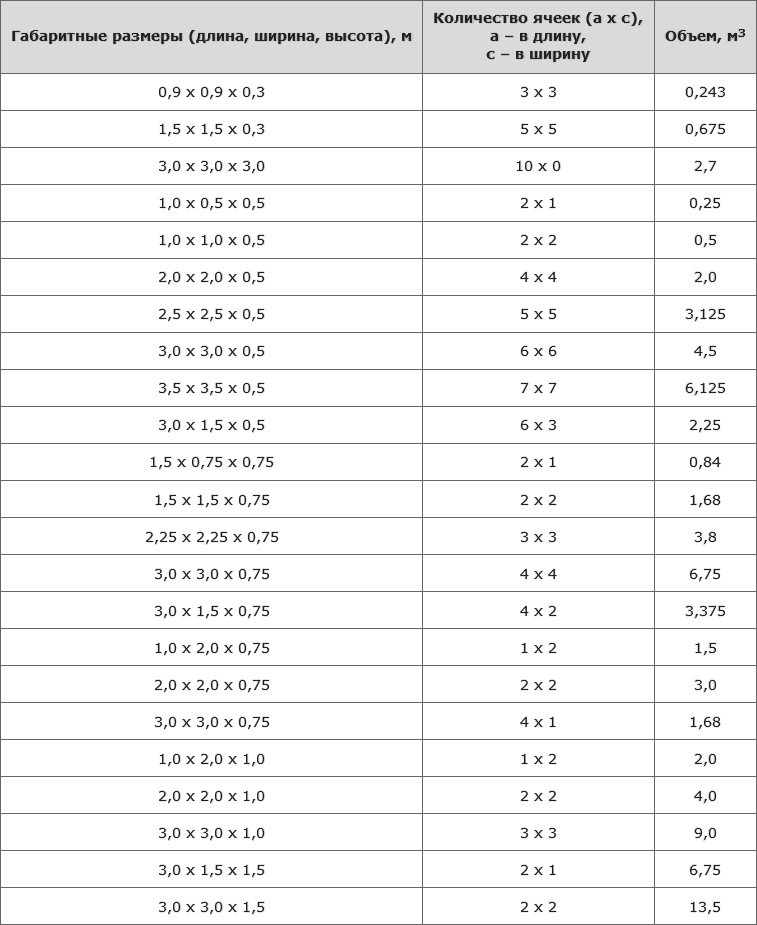

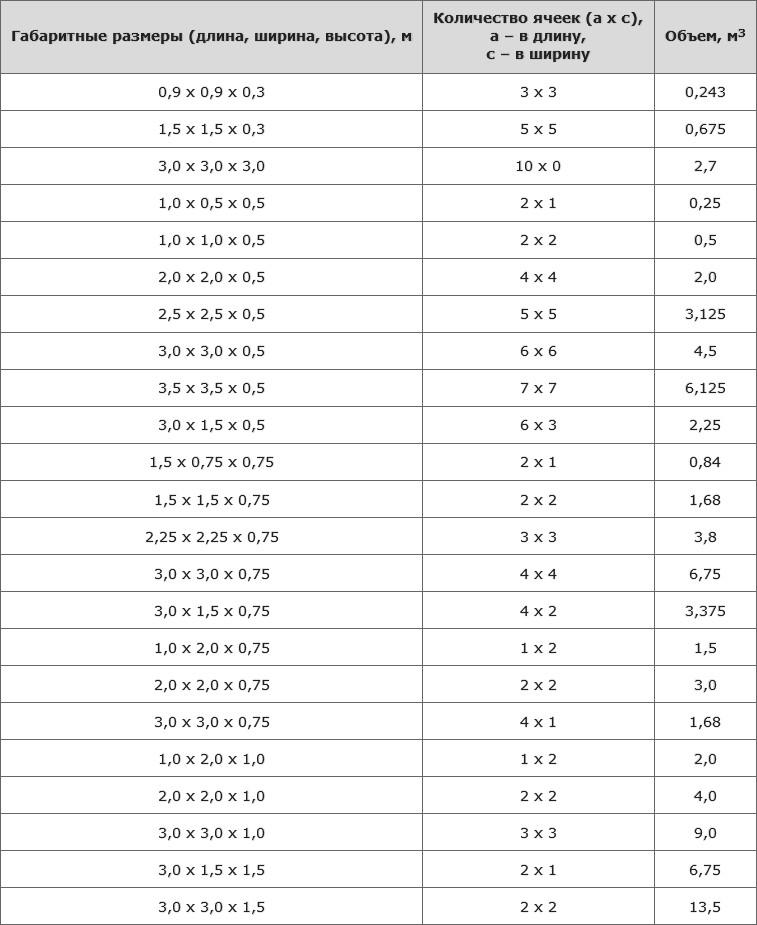

Размерный ряд многосекционной геооболочки ГеоФРАМ открытого типа*

Габаритные размеры (длина, ширина, высота), м Количество ячеек (а х с),
а – в длину,
с – в ширину
Объем, м3
0,9 х 0,9 х 0,3 3 х 3 0,243
1,5 х 1,5 х 0,3 5 х 5 0,675
3,0 х 3,0 х 3,0 10 х 0 2,7
1,0 х 0,5 х 0,5 2 х 1 0,25
1,0 х 1,0 х 0,5 2 х 2 0,5
2,0 х 2,0 х 0,5 4 х 4 2,0
2,5 х 2,5 х 0,5 5 х 5 3,125
3,0 х 3,0 х 0,5 6 х 6 4,5
3,5 х 3,5 х 0,5 7 х 7 6,125
3,0 х 1,5 х 0,5 6 х 3 2,25
1,5 х 0,75 х 0,75 2 х 1 0,84
1,5 х 1,5 х 0,75 2 х 2 1,68
2,25 х 2,25 х 0,75 3 х 3 3,8
3,0 х 3,0 х 0,75 4 х 4 6,75
3,0 х 1,5 х 0,75 4 х 2 3,375
1,0 х 2,0 х 0,75 1 х 2 1,5
2,0 х 2,0 х 0,75 2 х 2 3,0
3,0 х 3,0 х 0,75 4 х 1 1,68
1,0 х 2,0 х 1,0 1 х 2 2,0
2,0 х 2,0 х 1,0 2 х 2 4,0
3,0 х 3,0 х 1,0 3 х 3 9,0
3,0 х 1,5 х 1,5 2 х 1 6,75
3,0 х 3,0 х 1,5 2 х 2 13,5

* При необходимости, для конкретного объекта строительства, для обеспечения расчетных и проектных нагрузок, а так же по желанию и/или чертежам Заказчика, геооболочка ГеоФРАМ изготавливается различных объемов заполнения.

Барьер безопасности

Барьер безопасности — это трехмерная геосинтетическая конструкция, используемая при возведении заградительных сооружений.

Область применения

  • временные быстровозводимые укрепления для защиты от наводнений, возведение дамб, искусственных барьеров, предотвращающих распространение воды;
  • возведение временных полевых укрытий (укреплений), используемых как в мирное, так и в военное время (оборудование периметра полевых лагерей, обустройство КПП, блокпостов и т.п.), в том числе при проведении антитеррористических мероприятий;
  • при проведении ремонтно-строительных работ на автомагистралях, вместо бетонных блоков, в качестве заграждающих барьеров, для отделения строительной зоны от транспортного потока.

Барьер безопасности изготовлен из высококачественного полиэфирного материала, обладает высокими физико-механическими характеристиками, стойкостью к воздействию агрессивных сред, ультрафиолетовому излучению, выдерживает большие перепады температур.

Преимущества

- Простота в установке и обслуживании
- Модульная структура позволяет создавать системы защиты любого размера и конфигурации
- Конструкция не подвержена влиянию водной и ветровой эрозии
- При необходимости, изделие демонтируют и используют повторно
- Доставка до места назначения может производиться наземным или воздушным транспортом (сброс с вертолета).

Размерный ряд Барьера безопасности*

Наименование Габаритные размеры
(длина, ширина, высота, м)
Объем, м3
ББ 500 5000 х 500 х 500 1,25
ББ 750 3000 х 750 х 750 1,68
ББ 1000 3000 х 1000 х 1000 3,0

* При необходимости, для конкретного объекта строительства, для обеспечения расчетных материалов, а так же по желанию и/или чертежам Заказчика, Барьер Безопасности изготавливается различных объемов заполнения.

  • Заполнение Барьера Безопасности грунтом
    Заполнение Барьера Безопасности грунтом
  • Барьер Безопасности, заполненный грунтом
    Барьер Безопасности, заполненный грунтом
  • Соединение смежных конструкций металлическими штырями
    Соединение смежных конструкций металлическими штырями
  • Противопаводковые заграждения
    Противопаводковые заграждения
  • Дорожные ограждения
    Дорожные ограждения
  • Барьер Безопасности, готовый к повторному использованию
    Барьер Безопасности, готовый к повторному использованию

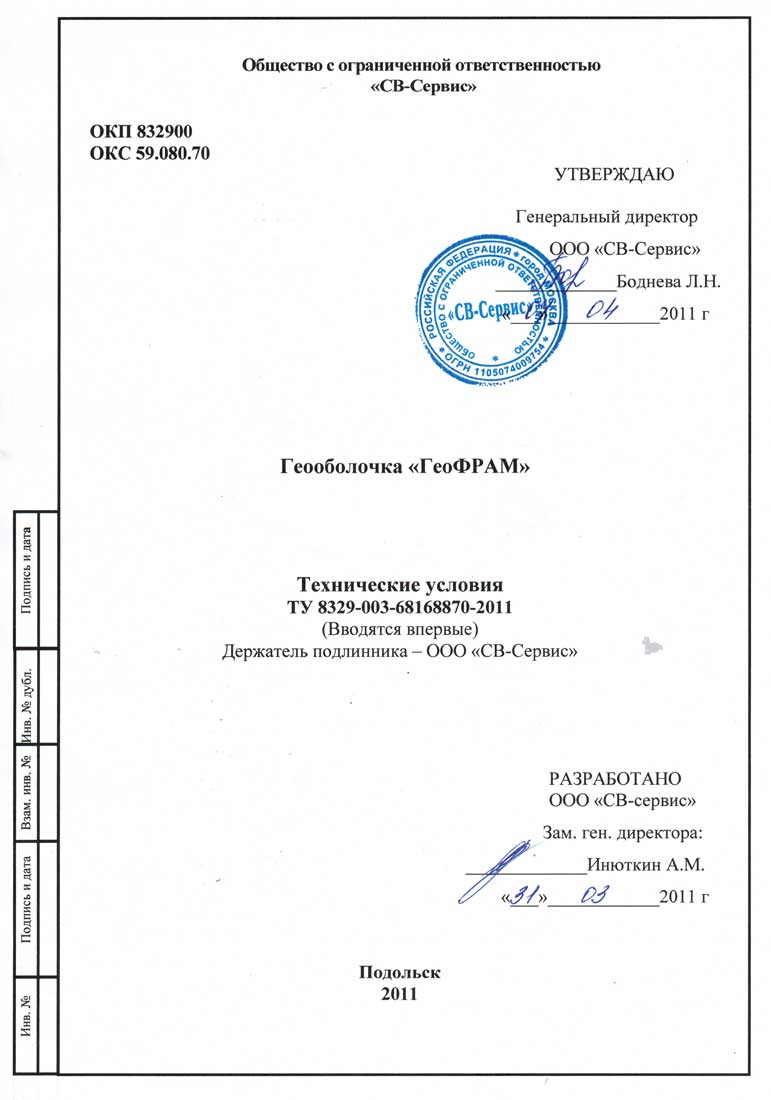

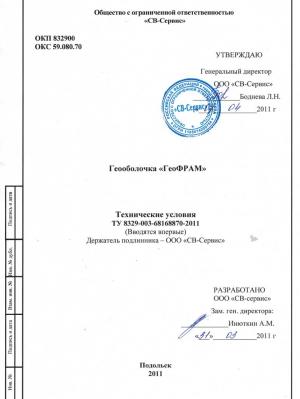

  • Геооболочка ГеоФРАМ. ТУ 8329-003-68168870-2011
    Геооболочка ГеоФРАМ.
    ТУ 8329-003-68168870-2011
