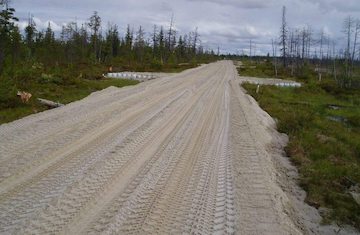

Грунтовый модуль ГП-1500 предназначен для применения в грунтовых основаниях различных сооружений, а также в качестве элементов противоэрозионных сооружений, в т. ч. в районах распространения вечномерзлых грунтов, и др. Грунтовый модуль ГП-1500 применяется при строительстве, реконструкции или капитальном ремонте оснований насыпей под ж/д дороги, автомобильные дороги (различных категорий и предназначения). Также ГП-1500 используется при строительстве подъездных и временных автодорог, съездов, разворотных площадок, вертолётных площадок.

Чтобы оформить заявку на изготовление и поставку Грунтовых модулей ГП-1500, ГМбд, ГМсд, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Грунтовый модуль ГП-1500 позволяет равномерно распределить нагрузку, действующую на насыпь в процессе ее эксплуатации. Применяется для армирования и повышения несущей способности оснований под капитальные строения ж/д станций, остановочных пунктов и прочих устройств на перегонах, имеющих большие линейные размеры.

Грунтовый модуль ГП-1500 улучшает гидрозащиту элементов ж/д путей: конусов мостовых переходов; оголовков водопропускных труб и других искусственных сооружений; откосов насыпей, выемок.

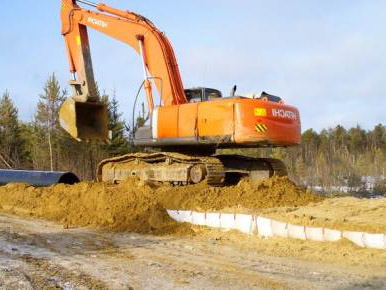

В зависимости от назначения конструкции, грунтовые модули ГП-1500 изготавливаются в трех разновидностях из технических тканей с различными рассчетными характеристиками. С применением ГП-1500 сооружают траншеи для трубопроводов диаметром до 1420 мм включительно (ГП-1500Т), основания грунтовых насыпей для дорог (ГП-1500Д), противоэрозионные конструкции (ГП-1500Э).

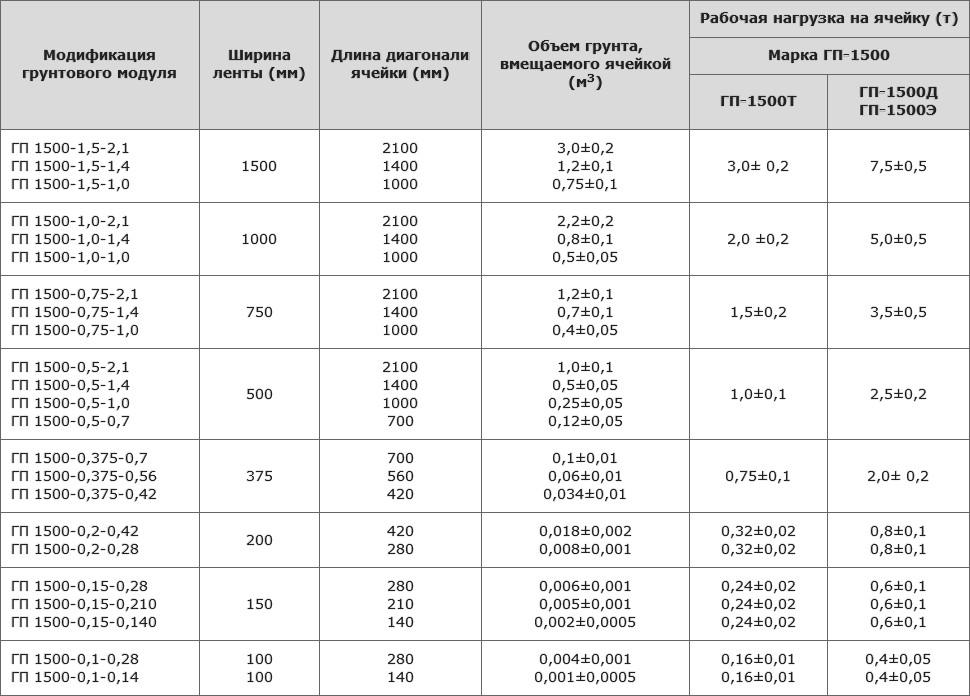

Технические характеристики грунтовых модулей ГП-1500

Модификация грунтового модуля	Ширина ленты (мм)	Длина диагонали ячейки (мм)	Объем грунта, вмещаемого ячейкой (м³)	Рабочая нагрузка на ячейку (т)
				Марка ГП-1500
				ГП-1500Т	ГП-1500Д ГП-1500Э
ГП 1500-1,5-2,1 ГП 1500-1,5-1,4 ГП 1500-1,5-1,0	1500	2100 1400 1000	3,0±0,2 1,2±0,1 0,75±0,1	3,0± 0,2	7,5±0,5
ГП 1500-1,0-2,1 ГП 1500-1,0-1,4 ГП 1500-1,0-1,0	1000	2100 1400 1000	2,2±0,2 0,8±0,1 0,5±0,05	2,0 ±0,2	5,0±0,5
ГП 1500-0,75-2,1 ГП 1500-0,75-1,4 ГП 1500-0,75-1,0	750	2100 1400 1000	1,2±0,1 0,7±0,1 0,4±0,05	1,5±0,2	3,5±0,5
ГП 1500-0,5-2,1 ГП 1500-0,5-1,4 ГП 1500-0,5-1,0 ГП 1500-0,5-0,7	500	2100 1400 1000 700	1,0±0,1 0,5±0,05 0,25±0,05 0,12±0,05	1,0±0,1	2,5±0,2
ГП 1500-0,375-0,7 ГП 1500-0,375-0,56 ГП 1500-0,375-0,42	375	700 560 420	0,1±0,01 0,06±0,01 0,034±0,01	0,75±0,1	2,0± 0,2
ГП 1500-0,2-0,42 ГП 1500-0,2-0,28	200	420 280	0,018±0,002 0,008±0,001	0,32±0,02 0,32±0,02	0,8±0,1 0,8±0,1
ГП 1500-0,15-0,28 ГП 1500-0,15-0,210 ГП 1500-0,15-0,140	150	280 210 140	0,006±0,001 0,005±0,001 0,002±0,0005	0,24±0,02 0,24±0,02 0,24±0,02	0,6±0,1 0,6±0,1 0,6±0,1
ГП 1500-0,1-0,28 ГП 1500-0,1-0,14	100 100	280 140	0,004±0,001 0,001±0,0005	0,16±0,01 0,16±0,01	0,4±0,05 0,4±0,05

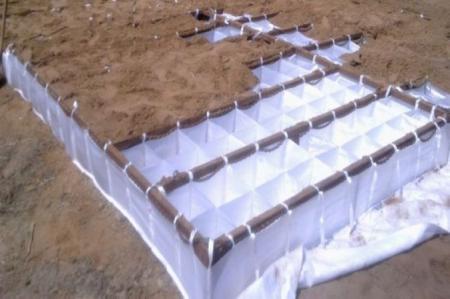

Геомодуль ГМбд, ГМсд производства ООО "ПОЛИТЕХНОЛ" представляет собой ячеистую конструкцию, образованную сшиванием лент из технической ткани, заполняемую местным, в том числе пылево-глинистым, в том числе льдистым грунтом.

По конструктивному исполнению геомодули подразделяются на следующие типы:

- геомодули с дном (ГМсд);
- геомодули без дна (ГМбд).

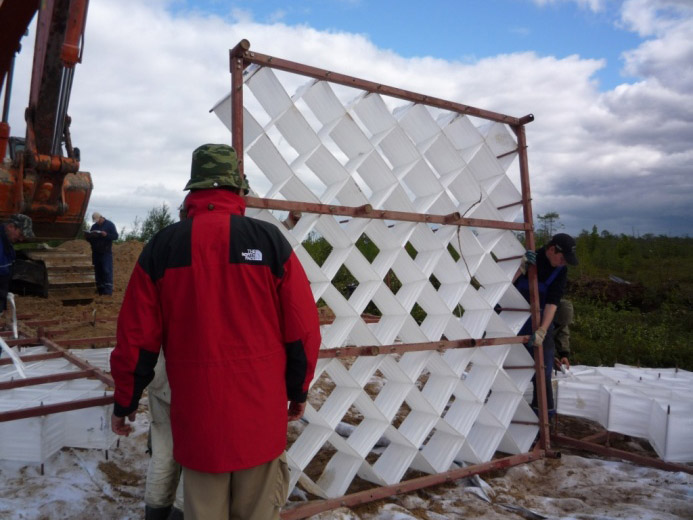

Для установки геомодуля должна использоваться монтажная рама, обеспечивающая устойчивость ячеек геомодулей при засыпке грунтом. Тип и габаритные размеры монтажной рамы должны определяться типом и размерами устанавливаемого геомодуля. Монтаж и перестановка монтажной рамы должны обеспечиваться вручную или с применением грузоподъемных механизмов.

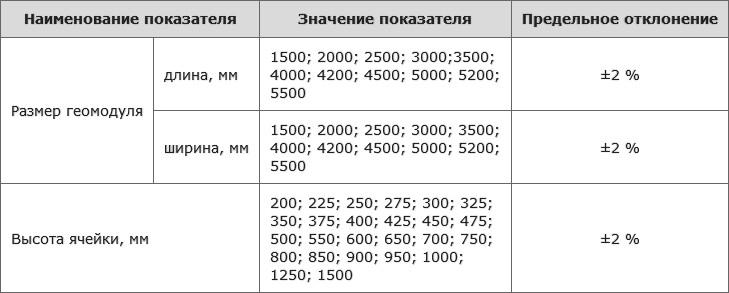

Габаритные размеры геомодуля ГМбд, ГМсд

Наименование показателя		Значение показателя	Предельное отклонение
Размер геомодуля	длина, мм	1500; 2000; 2500; 3000;3500; 4000; 4200; 4500; 5000; 5200; 5500	±2 %
Размер геомодуля	ширина, мм	1500; 2000; 2500; 3000; 3500; 4000; 4200; 4500; 5000; 5200; 5500	±2 %
Высота ячейки, мм		200; 225; 250; 275; 300; 325; 350; 375; 400; 425; 450; 475; 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1250; 1500	±2 %

Грунтовый модуль ГП-1500.

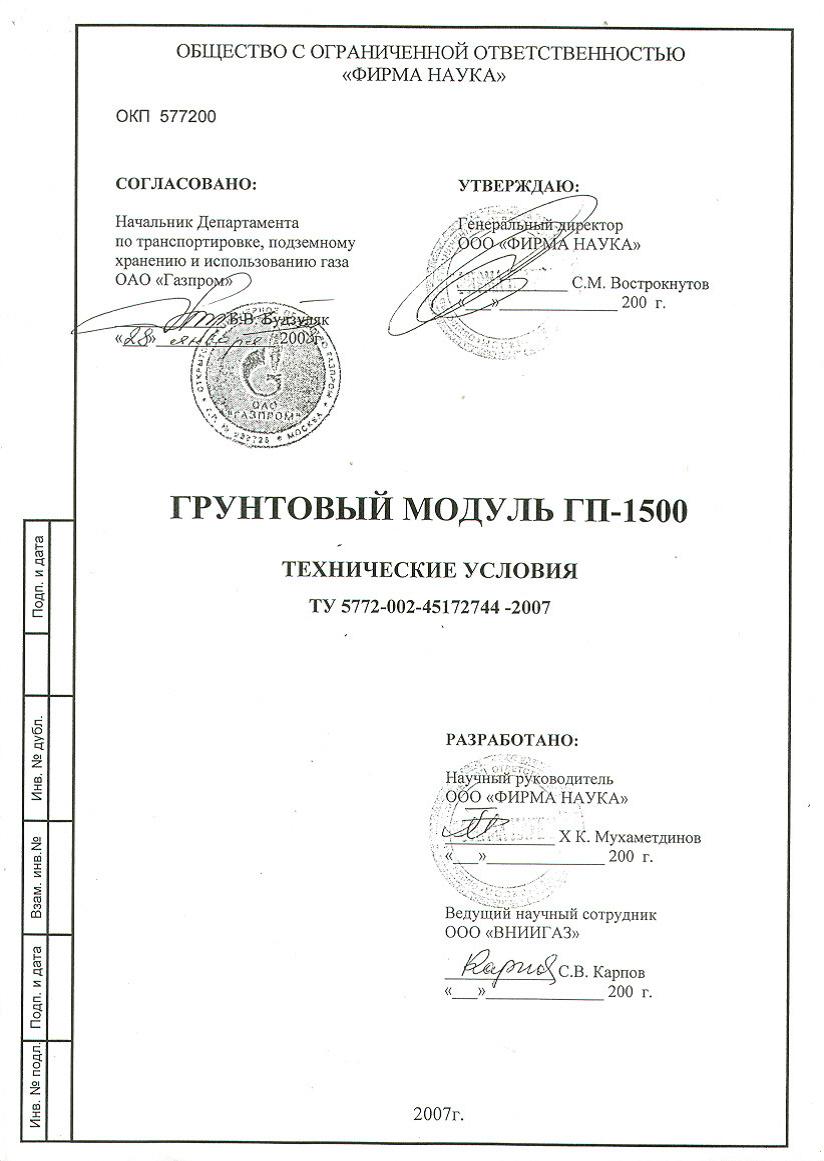

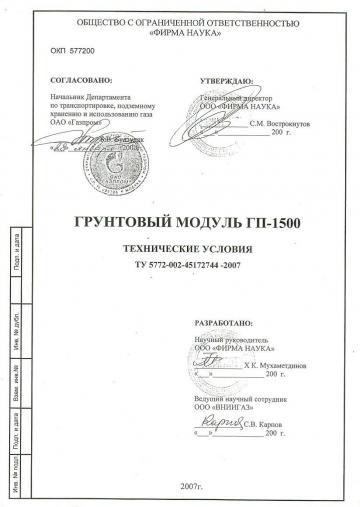

ТУ 5772-002-45172744-2007, ОТТ-91.100.99-КТН-127-11

Грунтовый модуль (ГП-1500), Геомодуль (ГМбд, ГМсд)

ТУ 5772-002-45172744-2007, ОТТ-91.100.99-КТН-127-11

Технические характеристики грунтовых модулей ГП-1500

Габаритные размеры геомодуля ГМбд, ГМсд

Также с этой продукцией приобретают

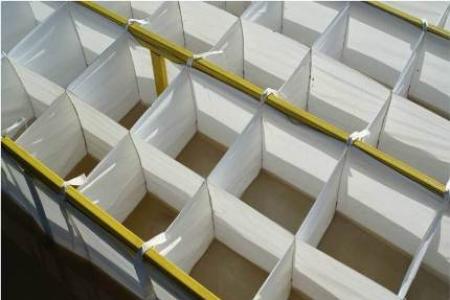

Геоматрица (ГМ)

Геооболочка (ГеоФРАМ)

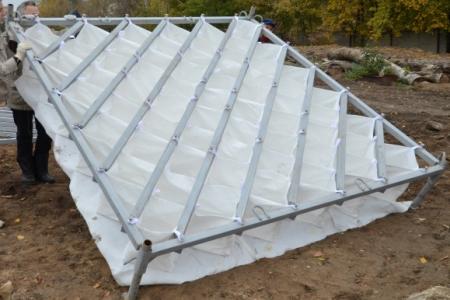

Геобокс (TexStab M)
