Контейнер текстильный (КТ)

ТУ 102-(588...593)-91, ТУ 4834-010-01297858-2006, ОТТ-75.180.00-КТН-045-11

Контейнер текстильный КТ. Заполнение грунтом Контейнер текстильный КТ. Балластировка трубопроводов Контейнер текстильный КТ. Монтаж на трубу

Контейнер текстильный (КТ) предназначен для балластировки магистральных трубопроводов при сооружении, реконструкции и капитальном ремонте линейной части, проложенных в условиях обводненной местности на переходах болот любой категории и мерзлых грунтов.

Чтобы оформить заявку на изготовление/поставку контейнеров текстильных КТ позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. Мы производим контейнеры КТ в соответствии с требованиями ТУ и технической документации, утверждённой в установленном порядке.

Контейнер текстильный представляет собой две заполняемые минеральным грунтом и соединённые между собой замкнутые оболочные емкостные конструкции из высокопрочных, долговечных в грунтовых условиях технических тканей и нетканого синтетического материала (НСМ). Горловины двух цилиндрические емкостей заканчиваются рукавами и имеют четыре грузовых ленты, пришитых к оболочке емкостей. Емкости из мягкой технической ткани предназначены для насыпки балласта (грунта засыпки).

Контейнеры текстильные КТ изготавливаются по ТУ:

КТ-300Т, Ø 219 — 300 мм * ТУ 102-589-91
ТУ 4834-010-01297858-2006
КТ-300, Ø 219 — 300 мм ТУ 102-590-91
ТУ 4834-010-01297858-2006
КТ-500Т, Ø 377 — 530 мм ТУ 102-591-91
ТУ 4834-010-01297858-2006
КТ-500, Ø 377 — 530 мм ТУ 102-593-91
ТУ 4834-010-01297858-2006
КТ-700 и КТ-800, Ø 630 — 820 мм ТУ 102-592-91
ТУ 4834-010-01297858-2006
КТ-1000, КТ-1200, КТ-1400 и КТ-1400ГБ, Ø 1020 — 1420 мм ТУ 102-588-91
КТ-1000, КТ-1067, КТ-1200, КТ-1400 и КТ-1400ГБ, Ø 1020 — 1420 мм ТУ 4834-010-01297858-2006

 марка контейнера, диаметр трубопровода

Контейнер текстильный (КТ) заполняется грунтом на трассе или в карьере до монтажа на трубопровод. Для заполнения должен использоваться только минеральный грунт без примесей торфа и снега, с плотностью, предусмотренной проектной организацией (не менее чем 1,6 г/см3). Контейнер текстильный заполняется при помощи передвижного бункерного устройства.

Контейнер текстильный используется для балластировки трубопроводов диаметром 159 — 1420 мм.

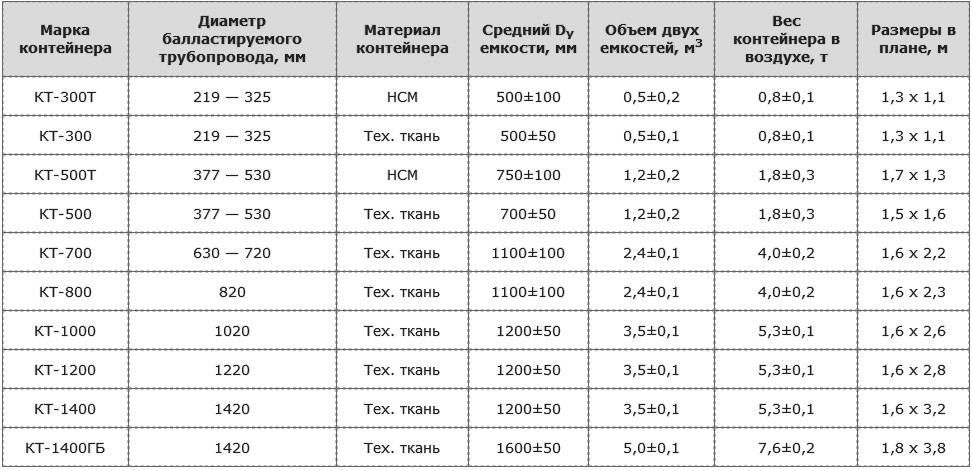

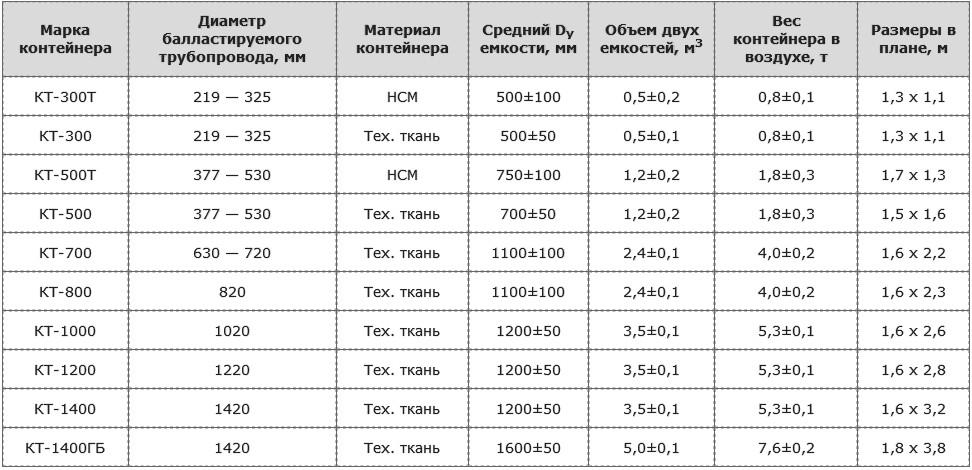

Технические характеристики контейнеров текстильных (КТ)

Марка контейнера Диаметр балластируемого трубопровода, мм Материал контейнера Средний Dу емкости, мм Объем двух емкостей, м3 Вес контейнера в воздухе, т Размеры в плане, м
КТ-300Т 219 — 325 НСМ 500±100 0,5±0,2 0,8±0,1 1,3 х 1,1
КТ-300 219 — 325 Тех. ткань 500±50 0,5±0,1 0,8±0,1 1,3 х 1,1
КТ-500Т 377 — 530 НСМ 750±100 1,2±0,2 1,8±0,3 1,7 х 1,3
КТ-500 377 — 530 Тех. ткань 700±50 1,2±0,2 1,8±0,3 1,5 х 1,6
КТ-700 630 — 720 Тех. ткань 1100±100 2,4±0,1 4,0±0,2 1,6 х 2,2
КТ-800 820 Тех. ткань 1100±100 2,4±0,1 4,0±0,2 1,6 х 2,3
КТ-1000 1020 Тех. ткань 1200±50 3,5±0,1 5,3±0,1 1,6 х 2,6
КТ-1200 1220 Тех. ткань 1200±50 3,5±0,1 5,3±0,1 1,6 х 2,8
КТ-1400 1420 Тех. ткань 1200±50 3,5±0,1 5,3±0,1 1,6 х 3,2
КТ-1400ГБ 1420 Тех. ткань 1600±50 5,0±0,1 7,6±0,2 1,8 х 3,8

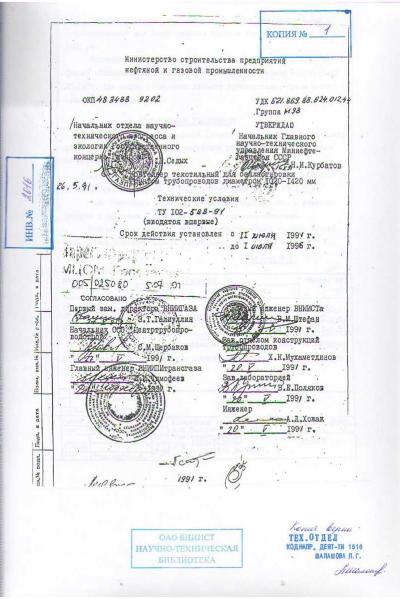

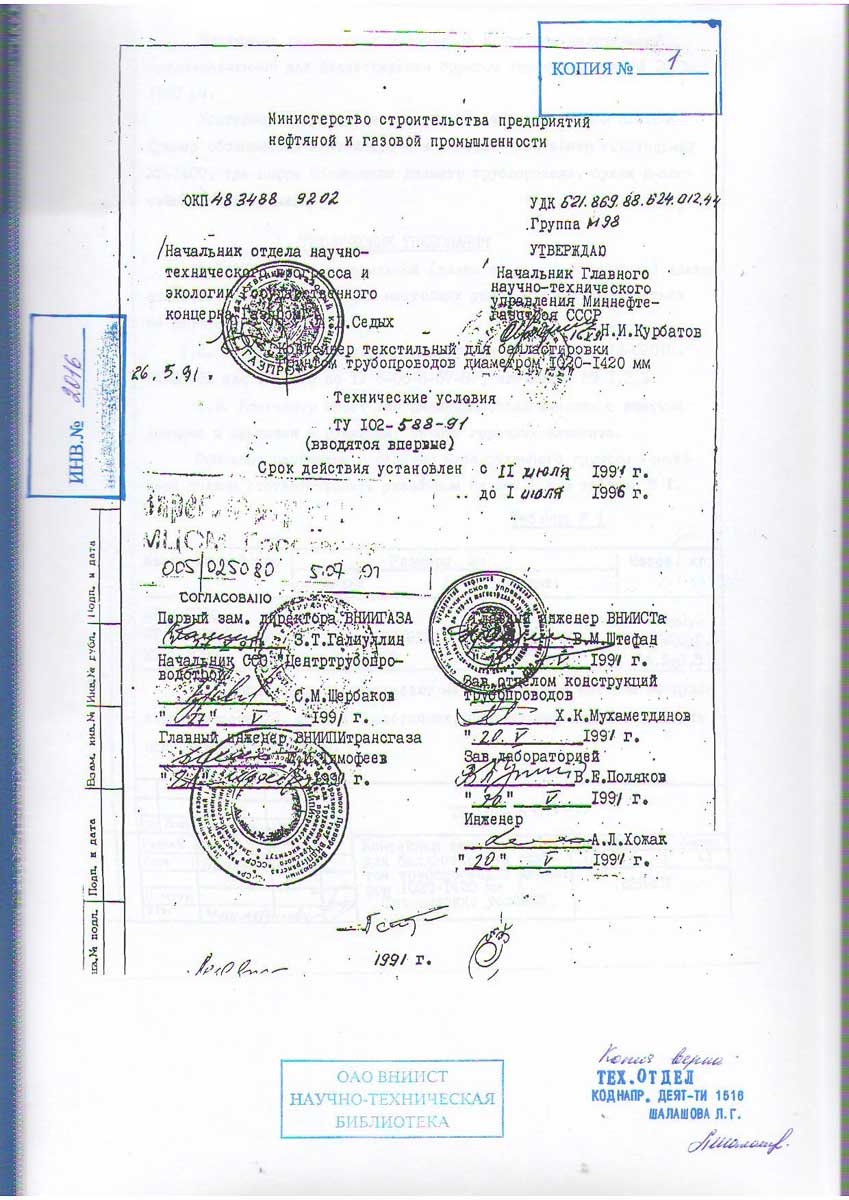

  • ТУ 102-588-91

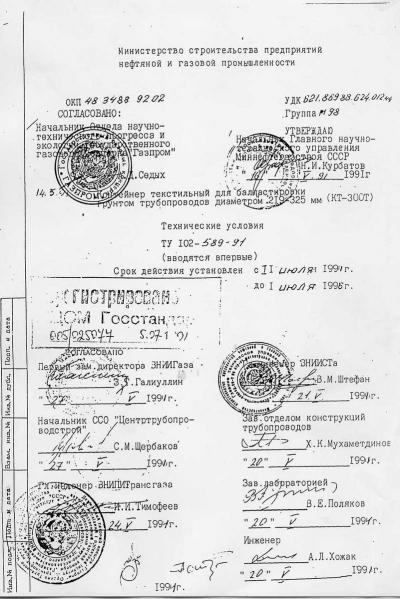

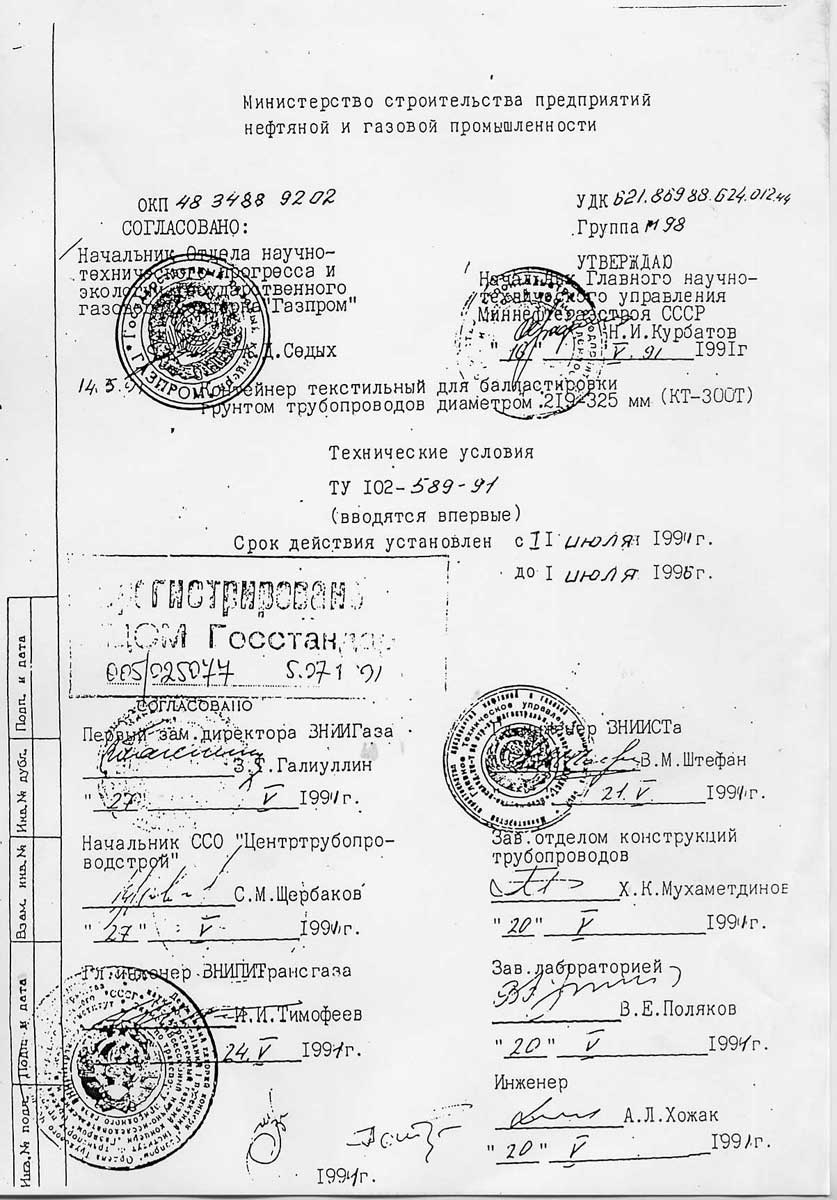

  • ТУ 102-589-91

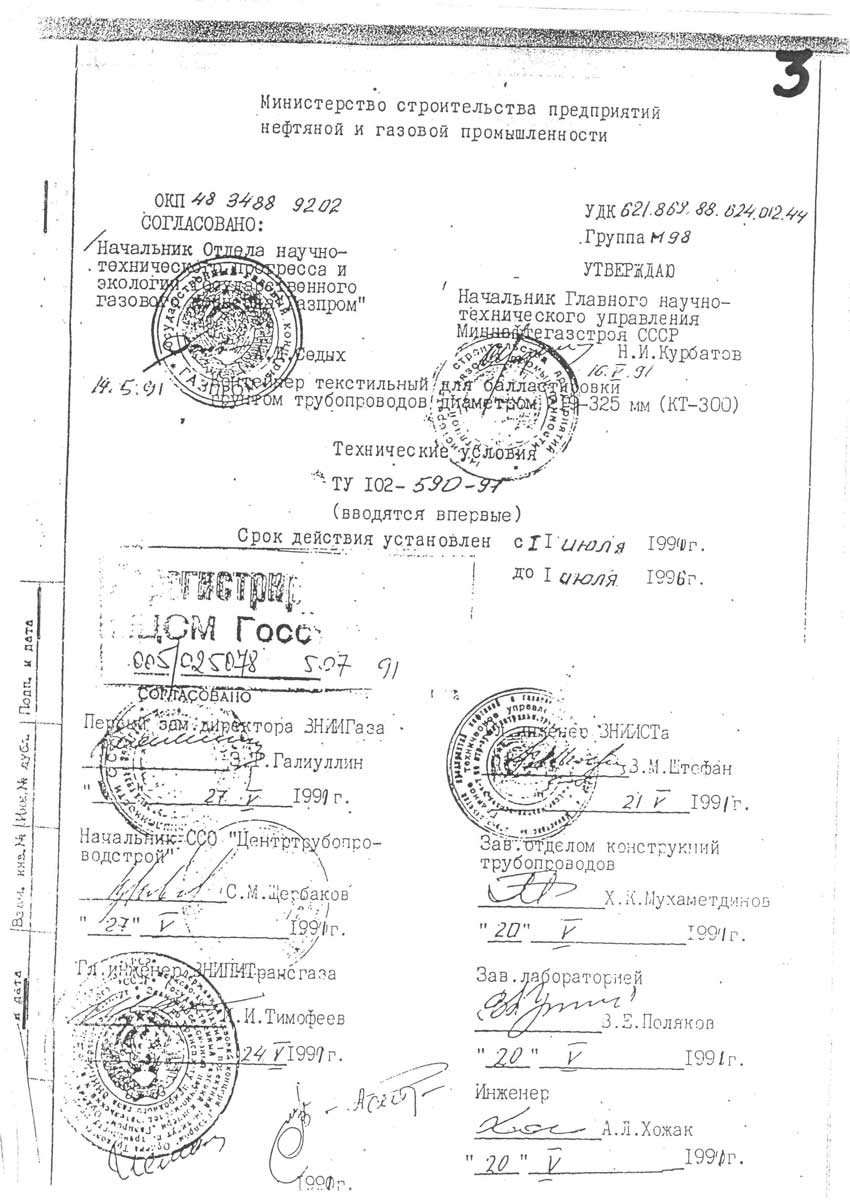

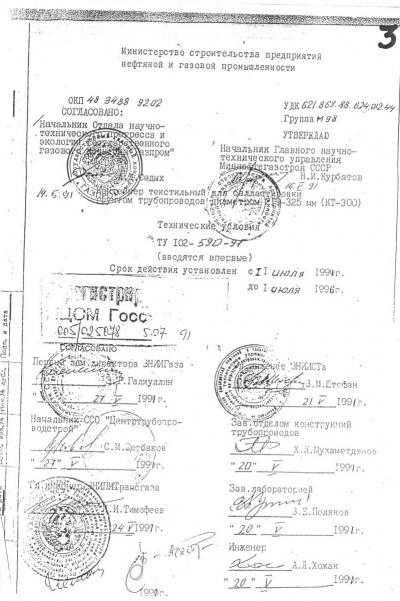

  • ТУ 102-590-91

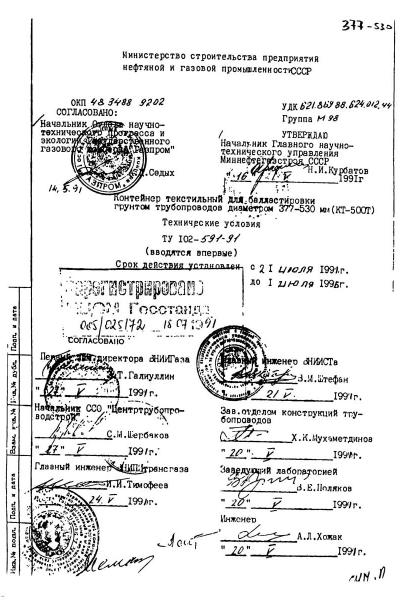

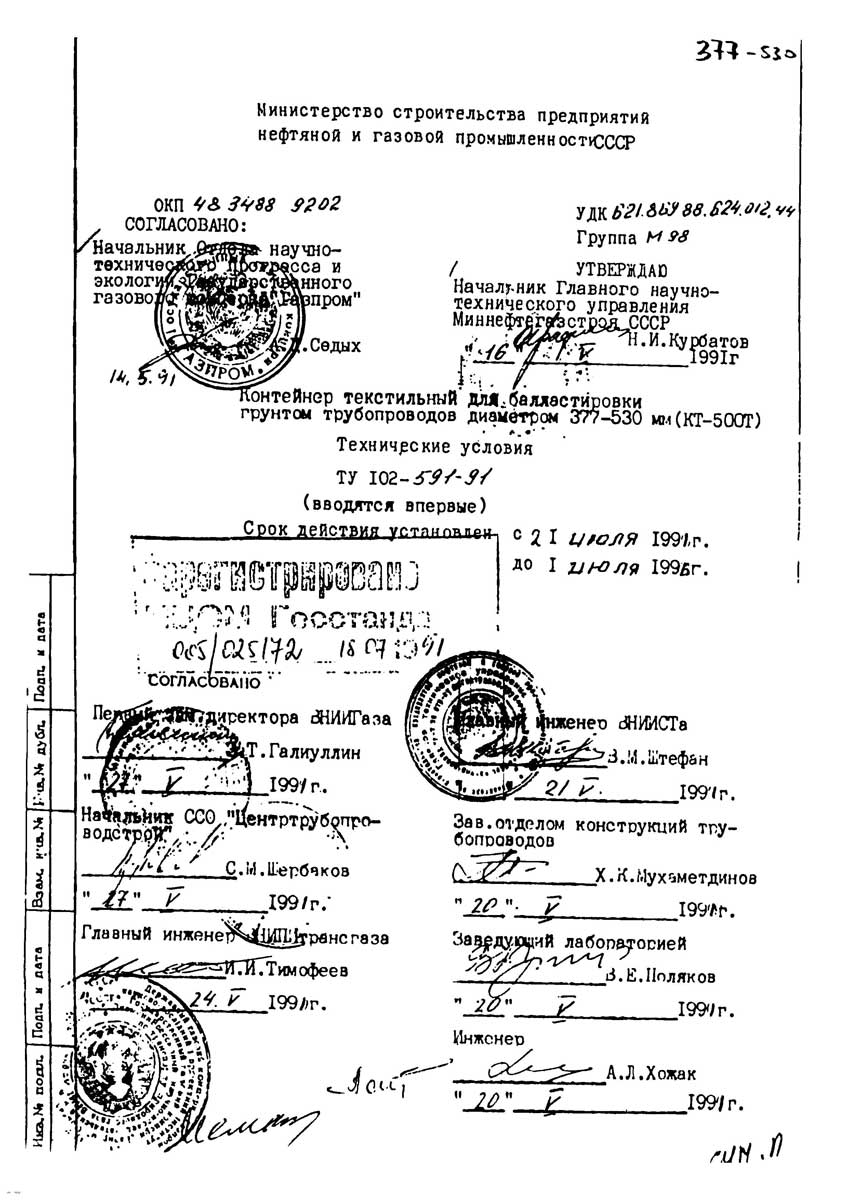

  • ТУ 102-591-91

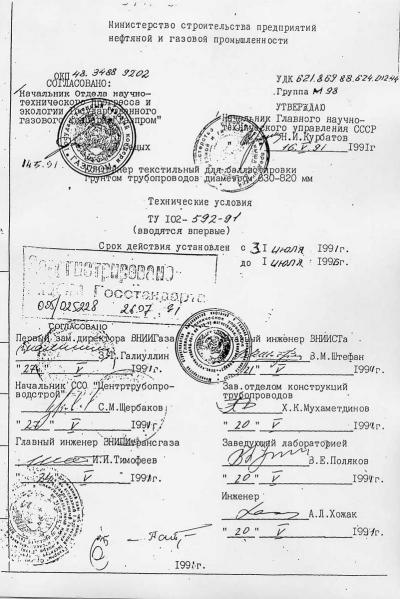

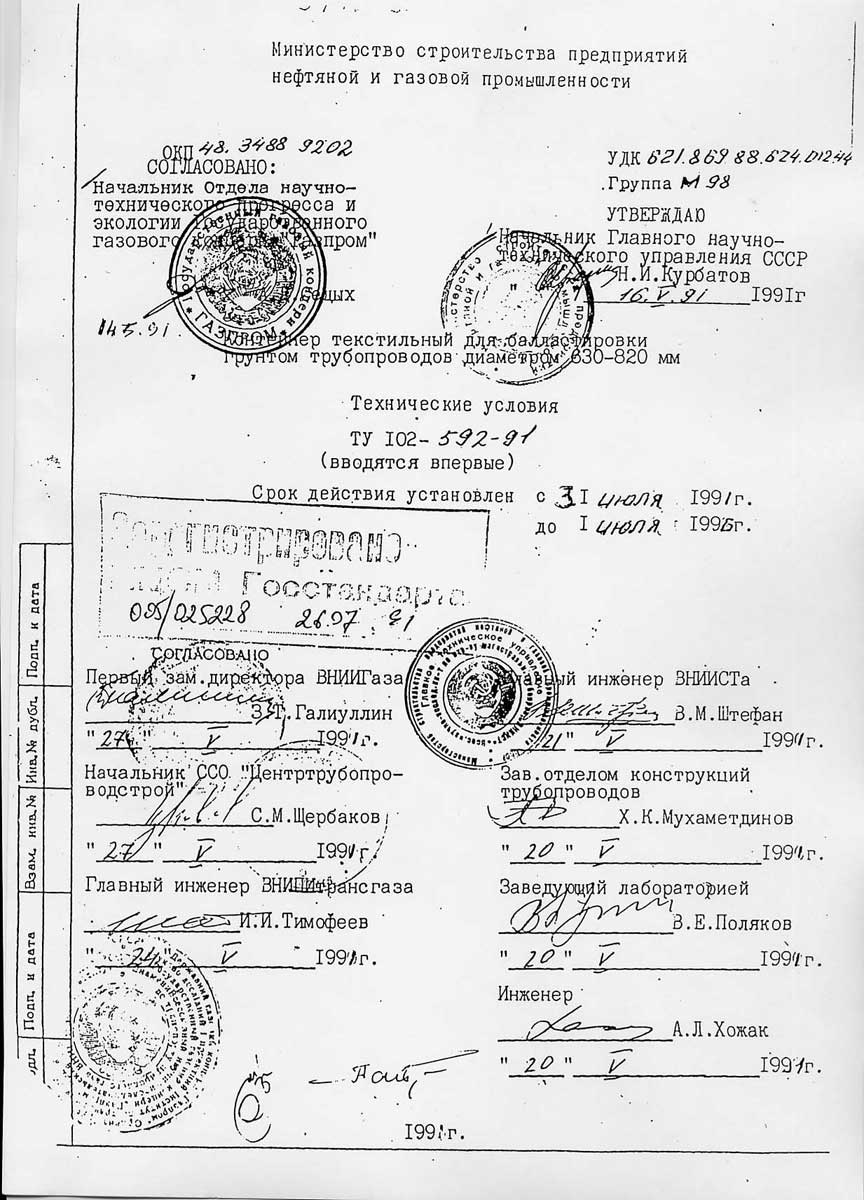

  • ТУ 102-592-91

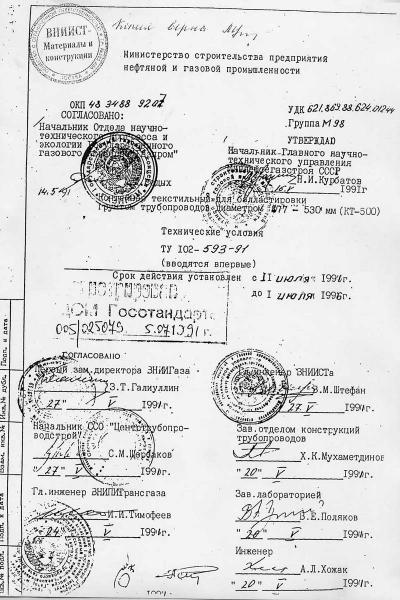

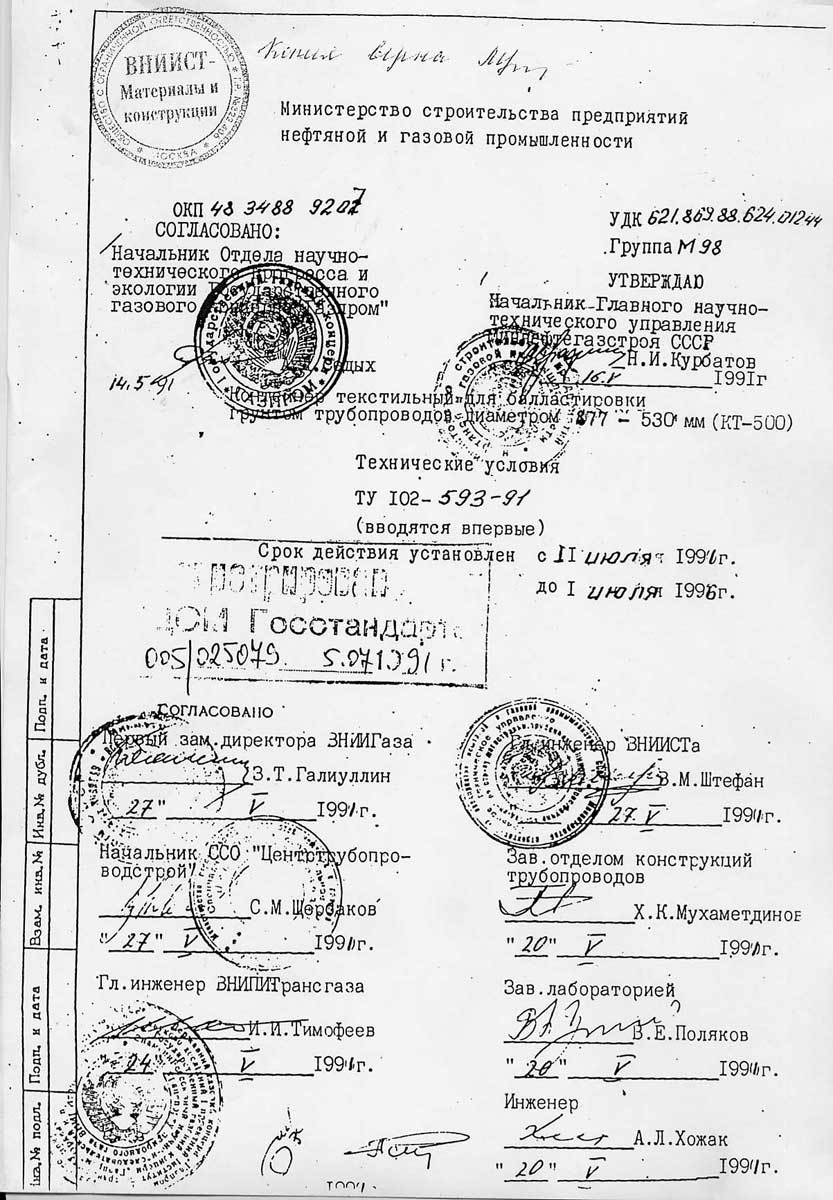

  • ТУ 102-593-91

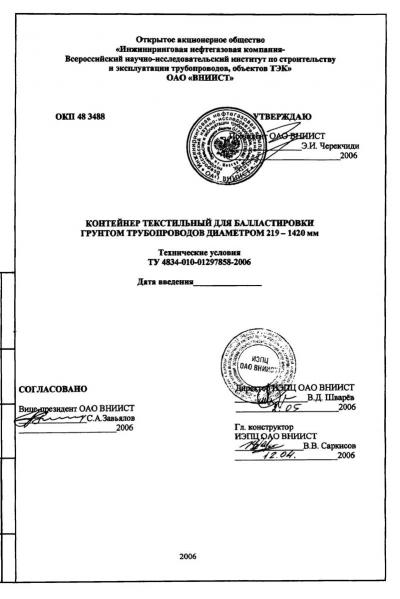

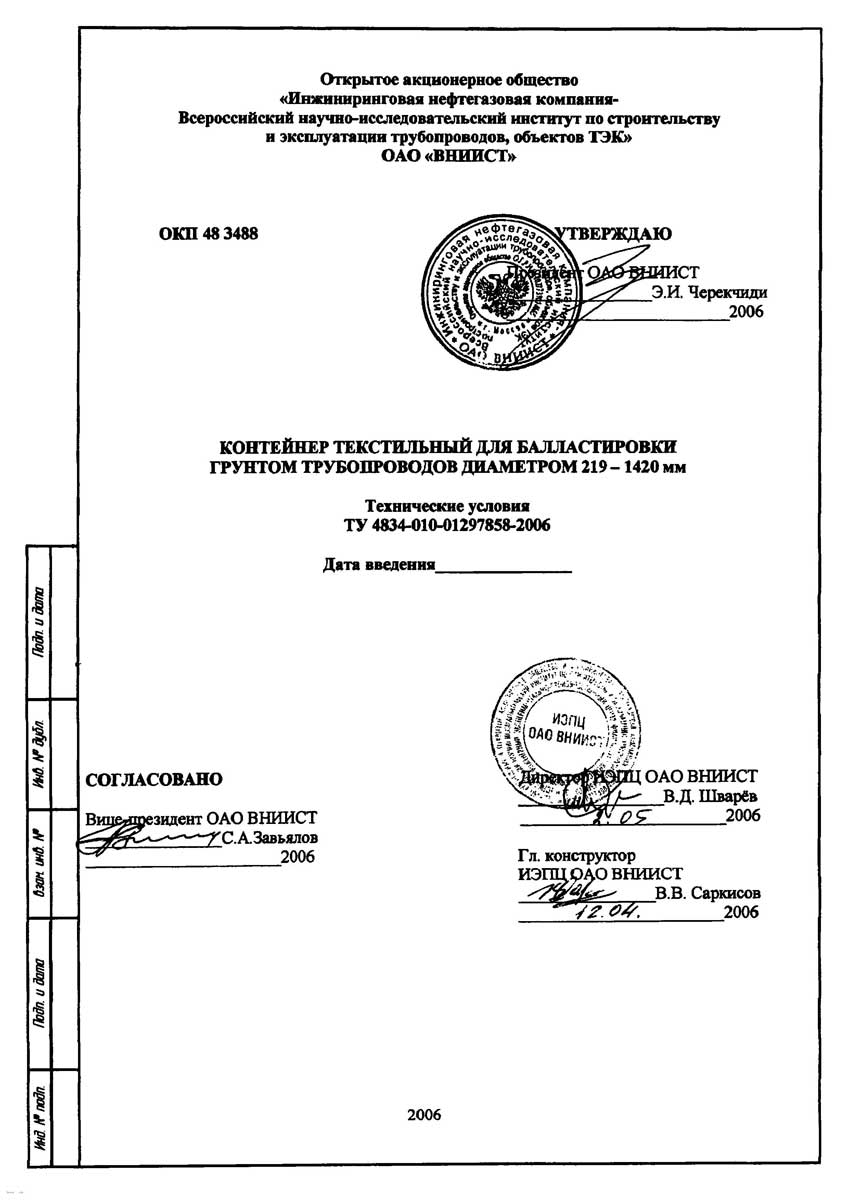

  • ТУ 4834-010-01297858-2006

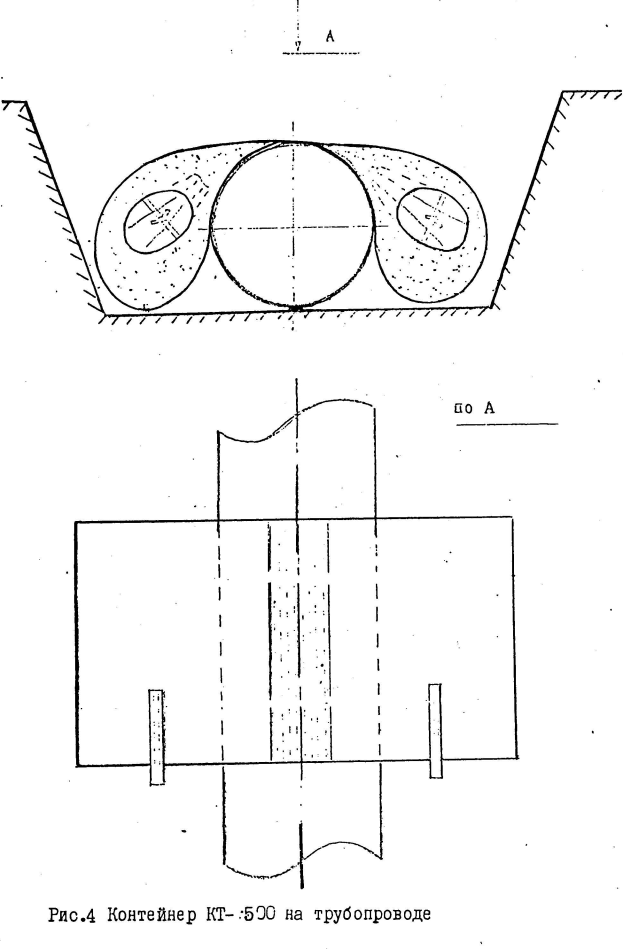

  • Контейнер КТ на трубопроводе
