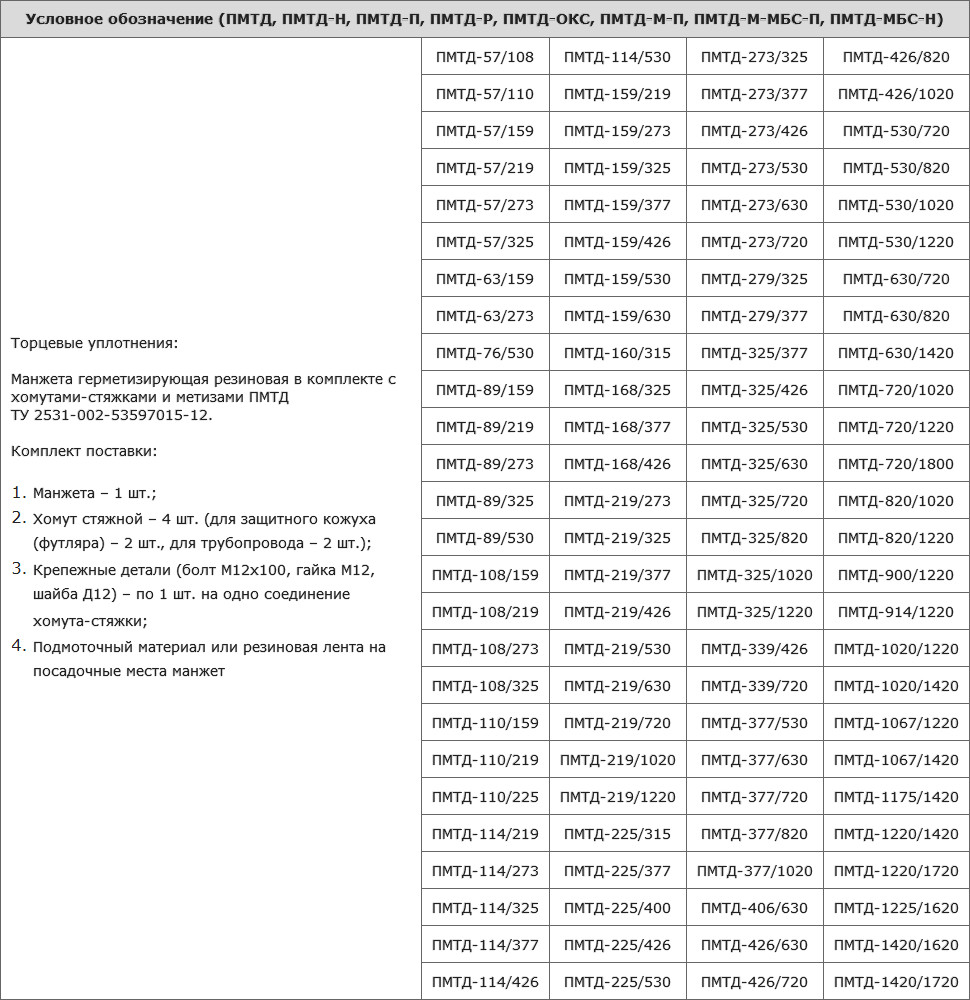

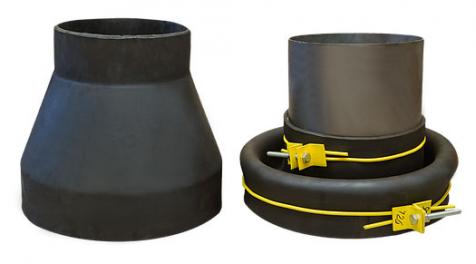

Манжета конусная резиновая ПМТД (МГ-ПМТД)

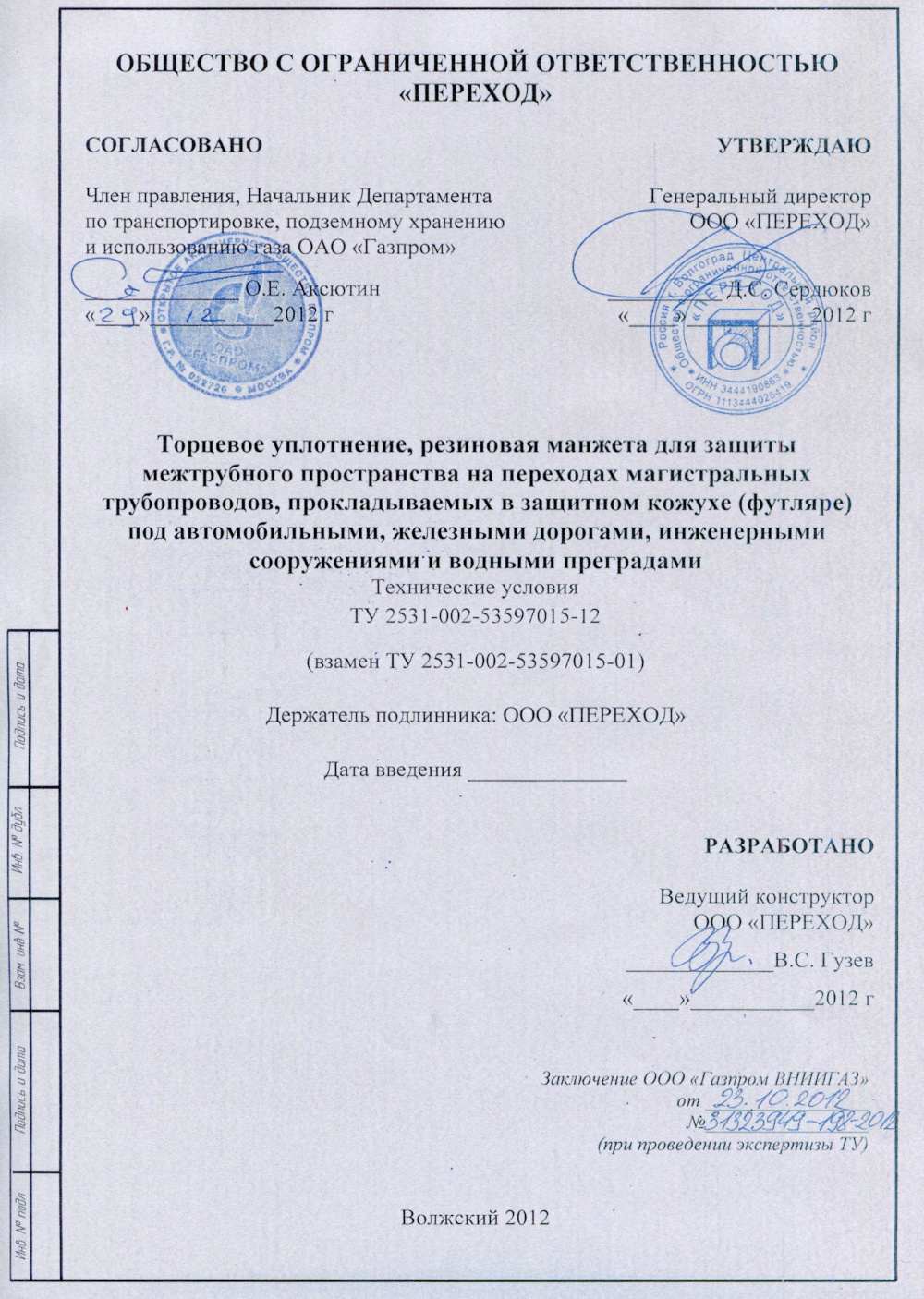

ТУ 2531-002-53597015-12

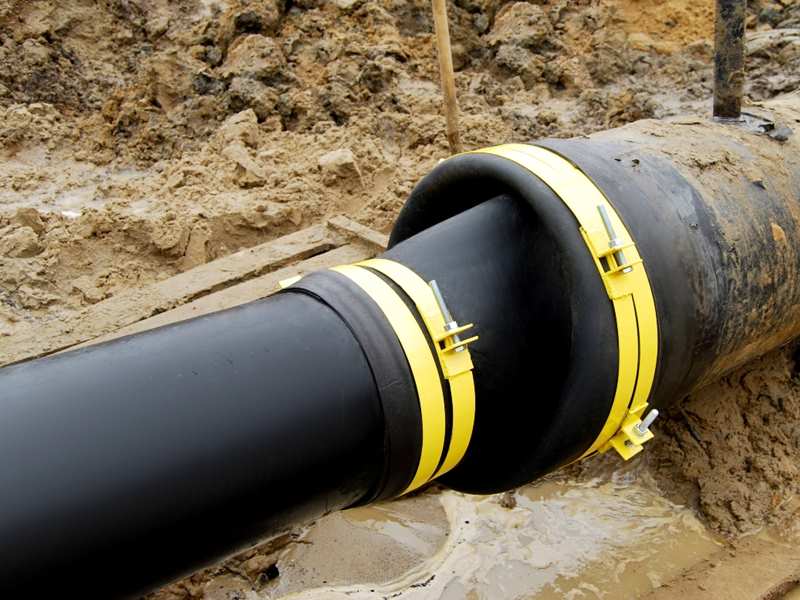

Манжеты резиновые (МГ-ПМТД) ТУ 2531-002-53597015-12 для герметизации межтрубного пространства между стальным трубопроводом диаметром от 57 мм до 1420 мм и защитным кожухом (футляром) диаметром от 159 мм до 1720 мм, при сооружении переходов под автомобильными, железными дорогами, инженерными сооружениями и водными преградами.

Резиновые манжеты подразделяют на неформовые конусные резиновые манжеты и формовые гофрированные резиновые манжеты.

Манжеты работоспособны в среде с ограниченным содержанием растворов кислот, щелочей, слабых паров 15% сероводорода, различных масел.

Манжеты изготавливают для трех климатических районов в соответствии со СНиП 23-01-99*:

  • с "наименее суровыми условиями" резиновые манжеты поставляют в обычном исполнении. Работоспособность манжет при температуре от минус 40°С до плюс 70°С;
  • с "суровыми условиями" резиновые манжеты поставляют морозоустойчивые. Работоспособность манжет при температуре от минус 60°С до плюс 70°С;
  • заполярного круга (вечная мерзлота) резиновые манжеты поставляют морозоустойчивые и маслобензостойкие. Работоспособность при температуре минус 60°С - зимой, летом работоспособность во влажной среде (влажность 100%).

Неформовые и формовые манжеты изготавливают нормальной и повышенной прочности.

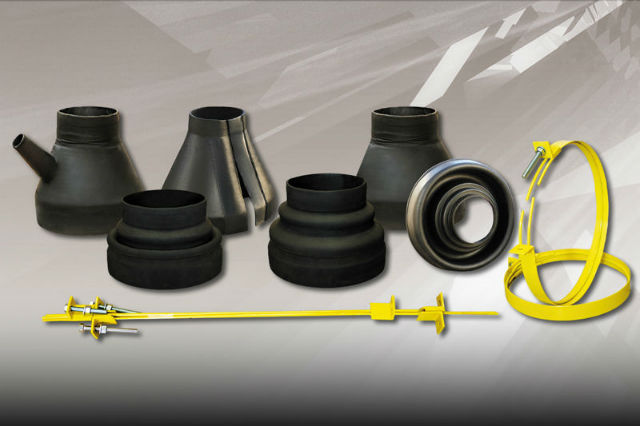

Неформовые манжеты изготавливают в следующих вариантах исполнения:

  • неразъемные ПМТД-Н нормальной прочности и ПМТД-П повышенной прочности;
  • разъемные ПМТД-Р-П повышенной прочности 1;
  • с отводами для защитных труб кабелей связи ПМТД-ОКС-Н нормальной прочности 2;
  • морозоустойчивые ПМТД-М-П повышенной прочности;
  • морозоустойчивые маслобензостойкие повышенной прочности ПМТД-М-МБС-П;
  • маслобензостойкие ПМТД-МБС-Н нормальной прочности.

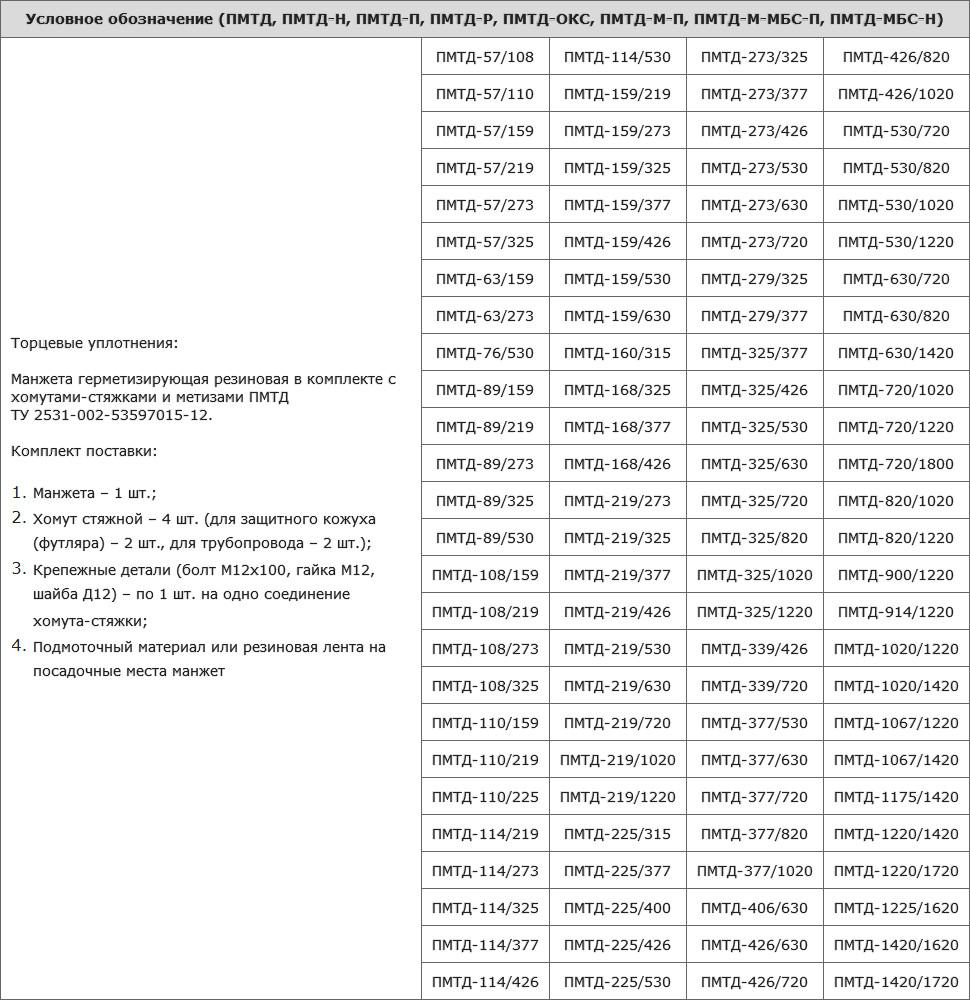

В комплект поставки формовых и неформовых манжет входят:

  • манжета - 1 шт.;
  • хомут стяжной - 4 шт., (для защитного кожуха (футляра) - 2 шт., для трубопровода - 2 шт., в зависимости от диаметра 1, 2, 3 сегментный);
  • крепежные детали (болт М12х100, гайка М12, шайба Д12) - по 1 шт. на одно соединение хомута-стяжки;
  • подмоточный материал или резиновая лента на посадочные места манжет;
  • инструкция по монтажу и эксплуатации, паспорт и сертификат.

В комплект поставки разъемной манжеты ПМТД-Р-П дополнительно входят:

  • комплект материалов и приспособлений для соединения разъема;
  • комплект приспособлений для формирования шва разреза.

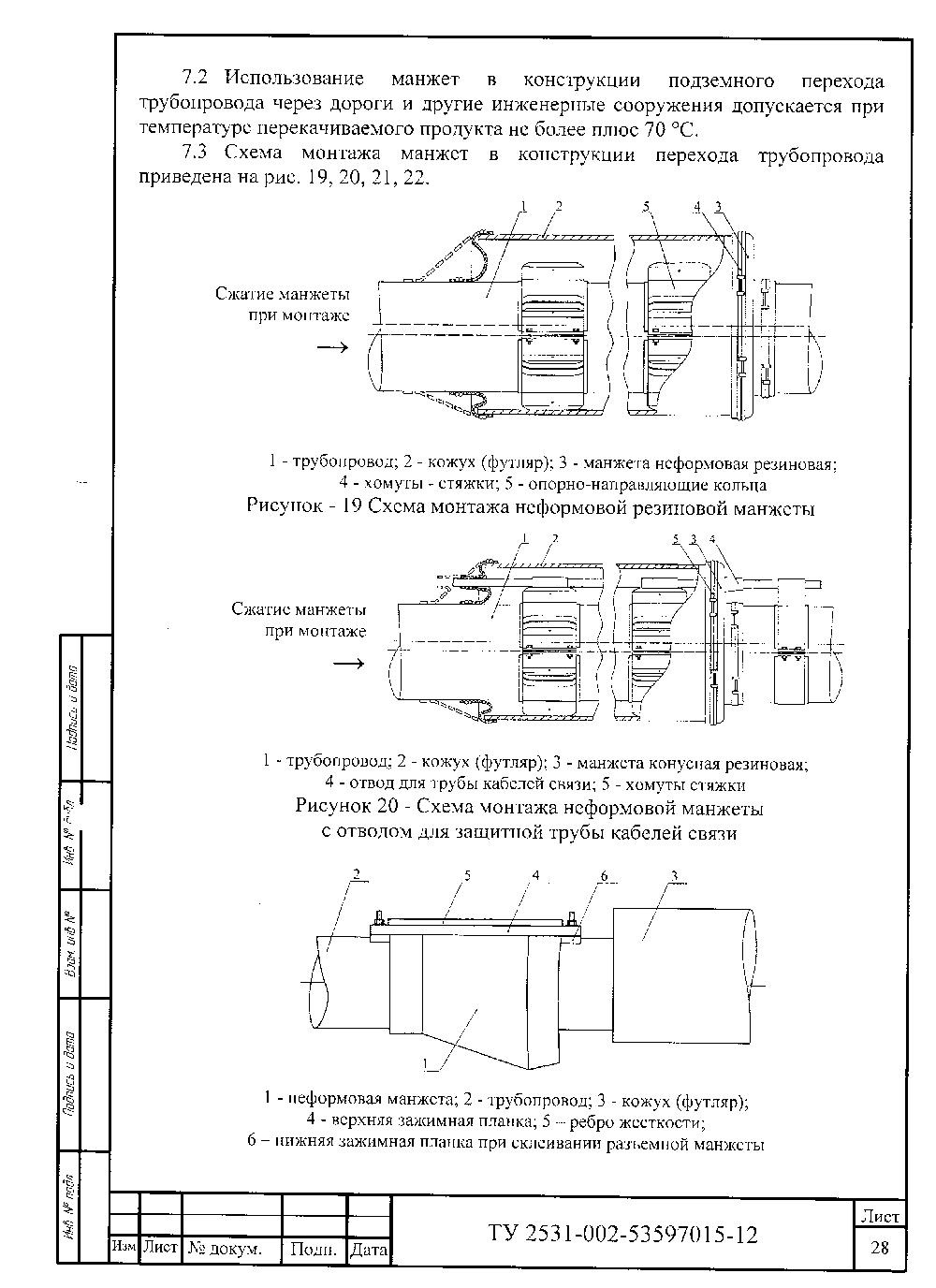

Манжеты неразъемные ПМТД-П, ПМТД-М-П, ПМТД-М-МБС-П

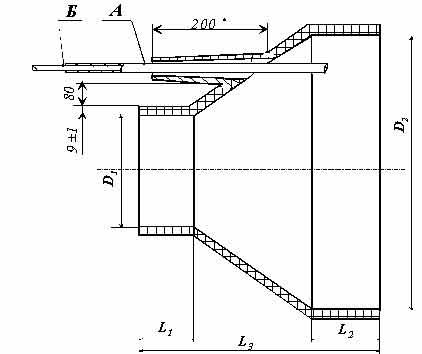

D1 - внутренний диаметр манжеты со стороны трубопровода;
D2 - внутренний диаметр манжеты со стороны кожуха (футляра);
L1, L3 - расстояние от торца манжеты до конусной части;
L2 - длина конусной части.

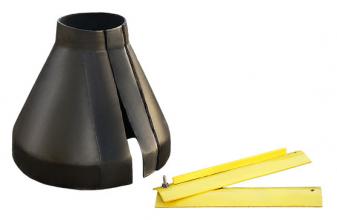

Манжета разъемная повышенной прочности ПМТД-Р-П



1 - охватываемый разъем; 2 - охватывающий разъем;
D1 - внутренний диаметр манжеты со стороны трубопровода;
D2 - внутренний диаметр манжеты со стороны кожуха (футляра);
L2 - длина конусной части манжеты.

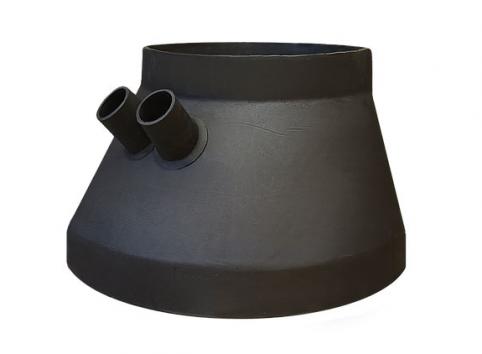

Манжета с отводом для пропуска защитной трубы кабелей связи нормальной прочности ПМТД-ОКС-Н



D1 - внутренний диаметр манжеты со стороны трубопровода;
D2 - внутренний диаметр манжеты со стороны кожуха (футляра);
LI, L3 - расстояние от торца манжеты до конусной части;

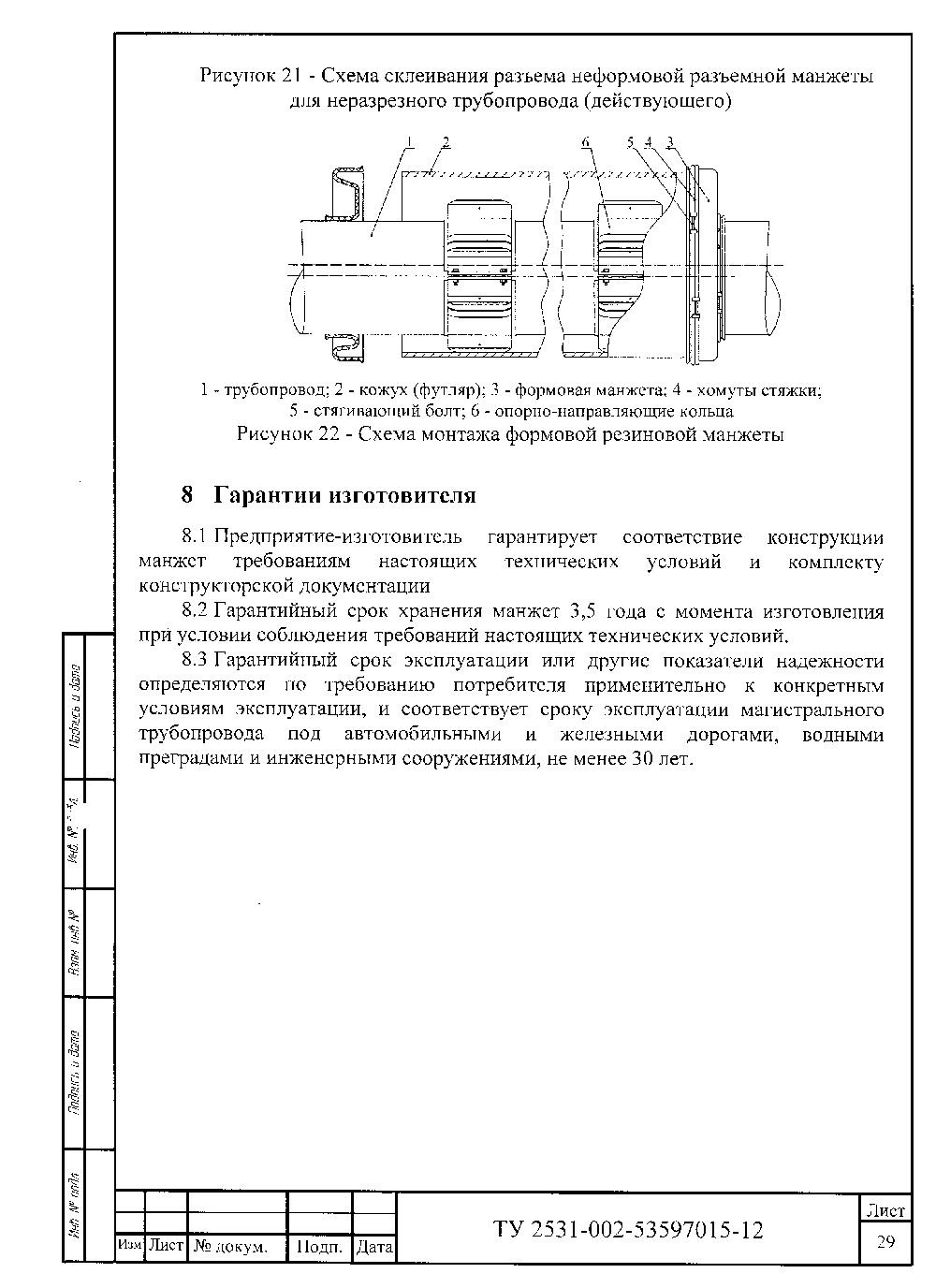

Формовые манжеты ПМТД-Ф-Н, ПМТД-Ф-МБС-Н, ПМТД-Ф-П, ПМТД-Ф-М-П

D1 - внутренний диаметр манжеты со стороны трубопровода;
D2 - внутренний диаметр манжеты со стороны кожуха;
S- толщина стенки гофры; R- радиус закругления гофры.
