Манжеты резинотканевые в комплекте со стяжными хомутами (МГ)

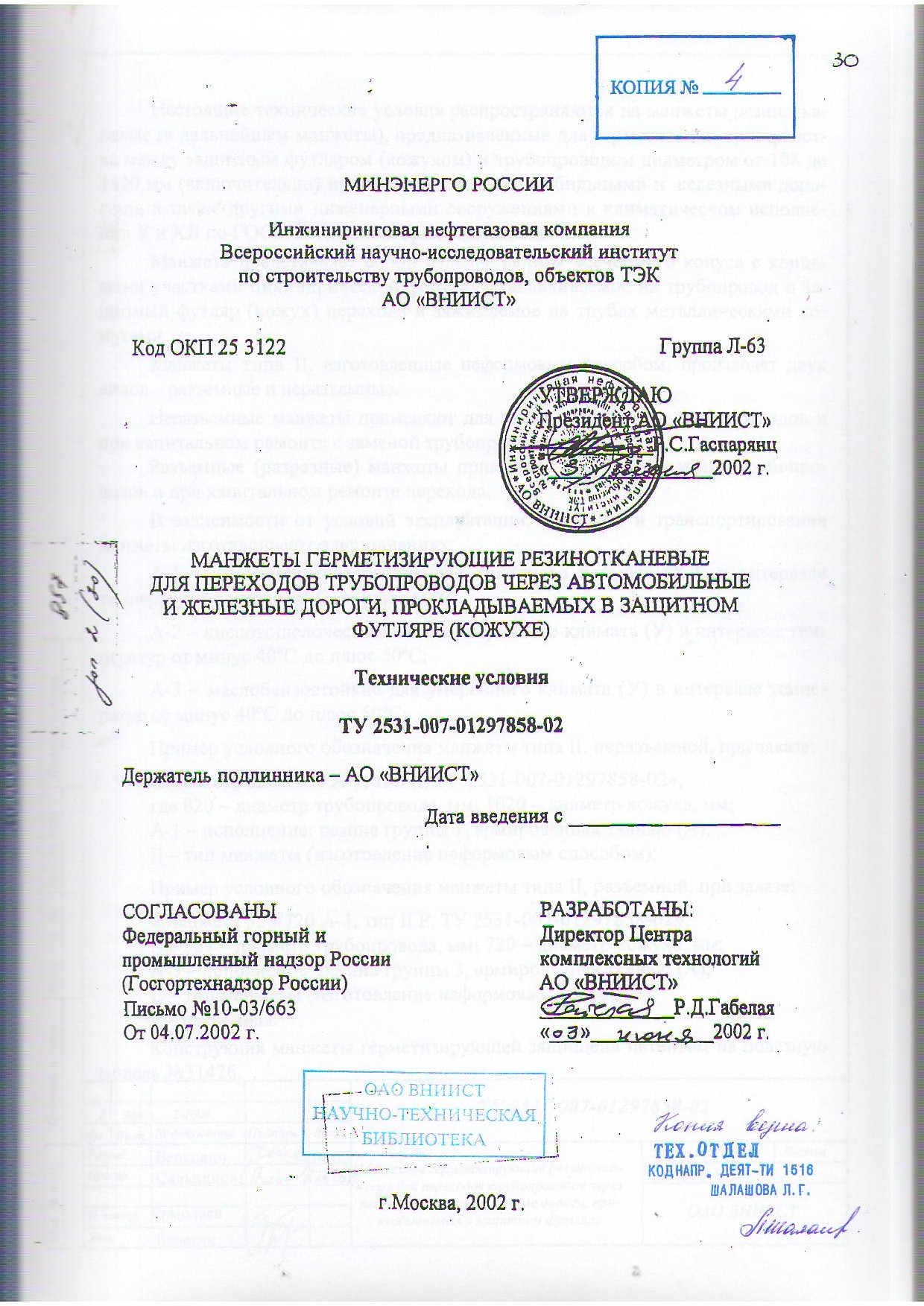

ТУ 2531-005-01297858-2000; ТУ 2531-007-01297858-02

Манжеты герметизирующие резинотканевые, ТУ 2531-007-01297858-02  Манжеты герметизирующие резинотканевые, ТУ 2531-007-01297858-02

Манжеты герметизирующие резинотканевые (МГ) ТУ 2531-005-01297858-2000; ТУ 2531-007-01297858-02, предназначенные для герметизации пространства между защитным футляром (кожухом) и трубопроводом диаметром от 108 до 1420 мм на переходах под автомобильными и железными дорогами, а также другими инженерными сооружениями в климатическом исполнении У и ХЛ по ГОСТ 15150, категория размещения 2.

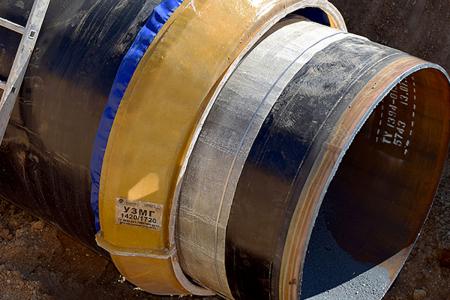

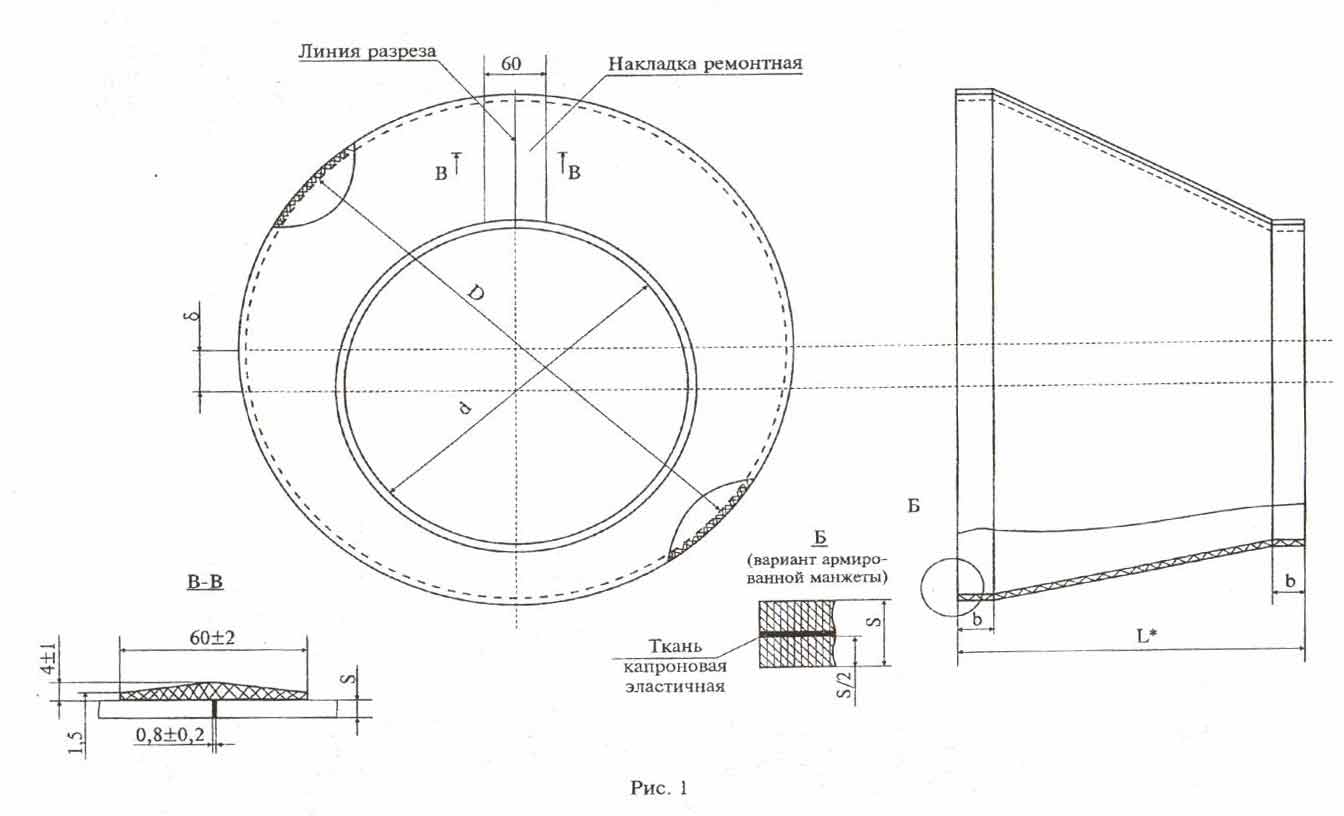

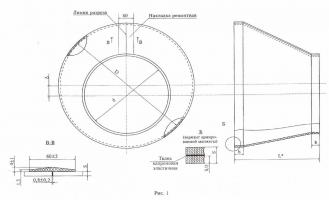

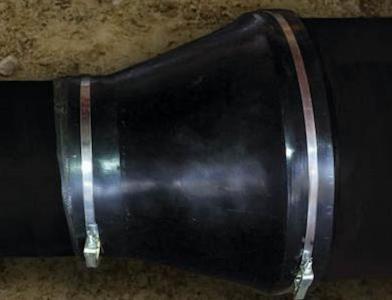

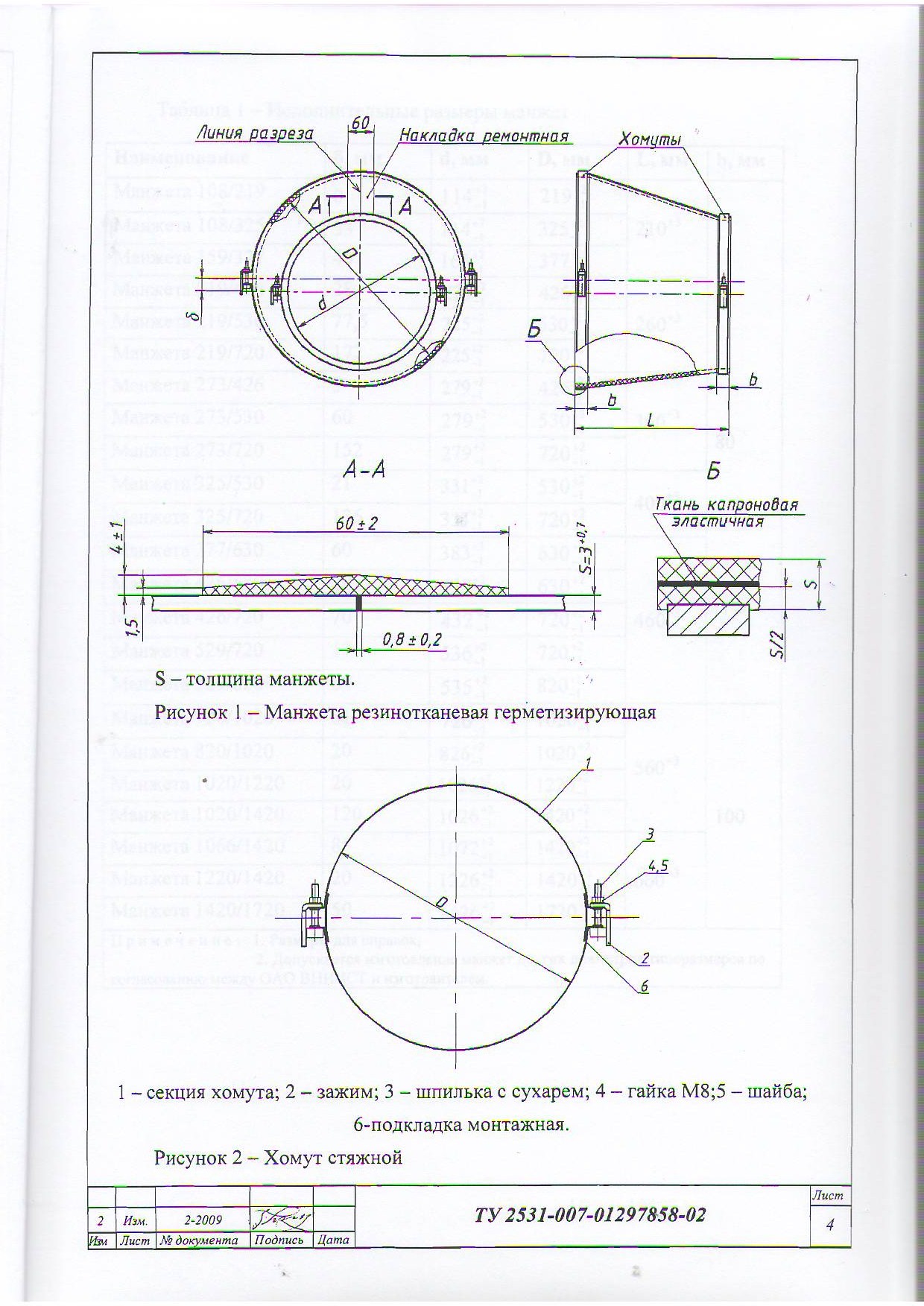

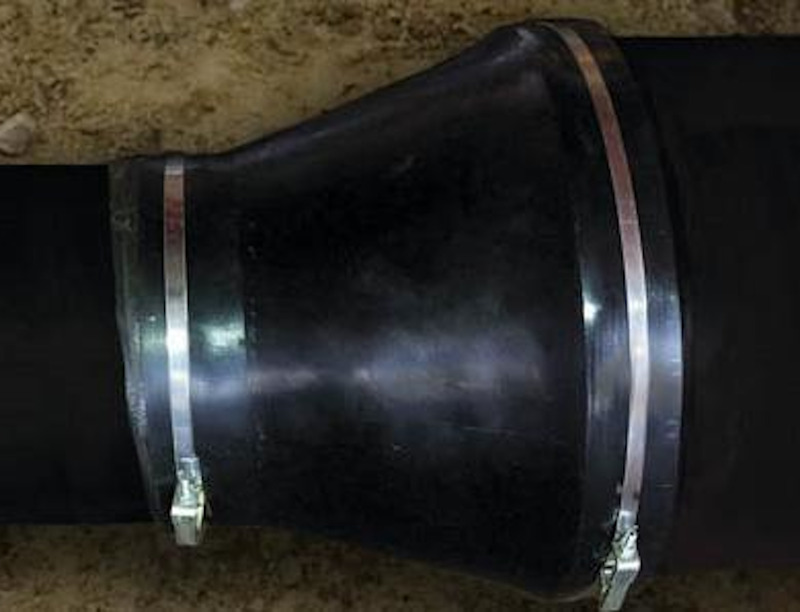

Манжета представляет собой изделие формы усеченного конуса с концевыми участками цилиндрической формы, устанавливаемое на трубопровод и защитный футляр (кожух) перехода и зажимаемое на трубах металлическими хомутами.

Манжеты типа II, изготовленные неформовым способом, производят двух видов - разъемные и неразъемные.

Неразъемные манжеты применяют для вновь строящихся трубопроводов и при капитальном ремонте с заменой трубопровода перехода;

Разъемные (разрезные) манжеты применяют для действующих трубопроводов и при капитальном ремонте перехода.

В зависимости от условий эксплуатации, хранения и транспортирования манжеты изготавливают в исполнениях:

А-1 - кислотощелочестойкие для холодного климата (ХЛ) в интервале температур от -60°С до +60°С;
А-2 - кислотощелочестойкие для умеренного климата (У) в интервале температур от -40°С до +50°С;
А-3 – маслобензостойкие для умеренного климата (У) в интервале температур от -40°С до +50°С;

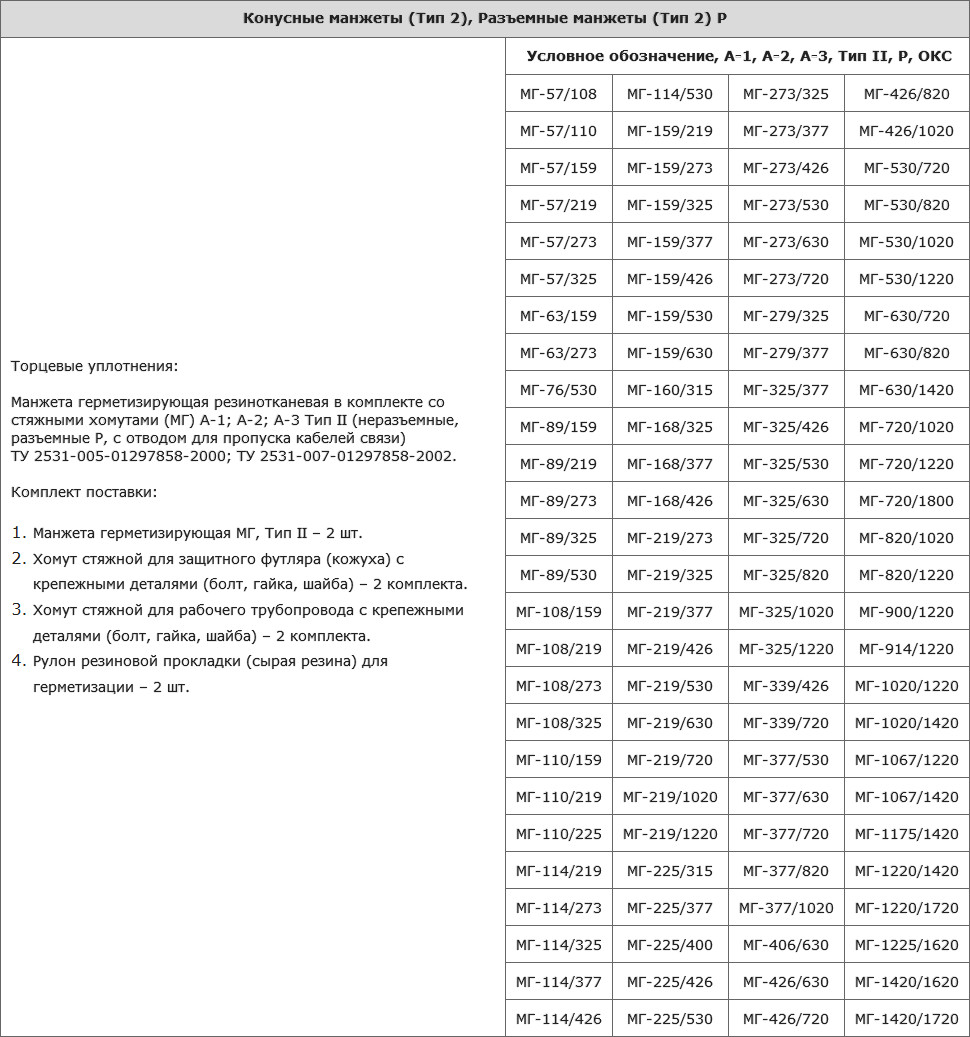

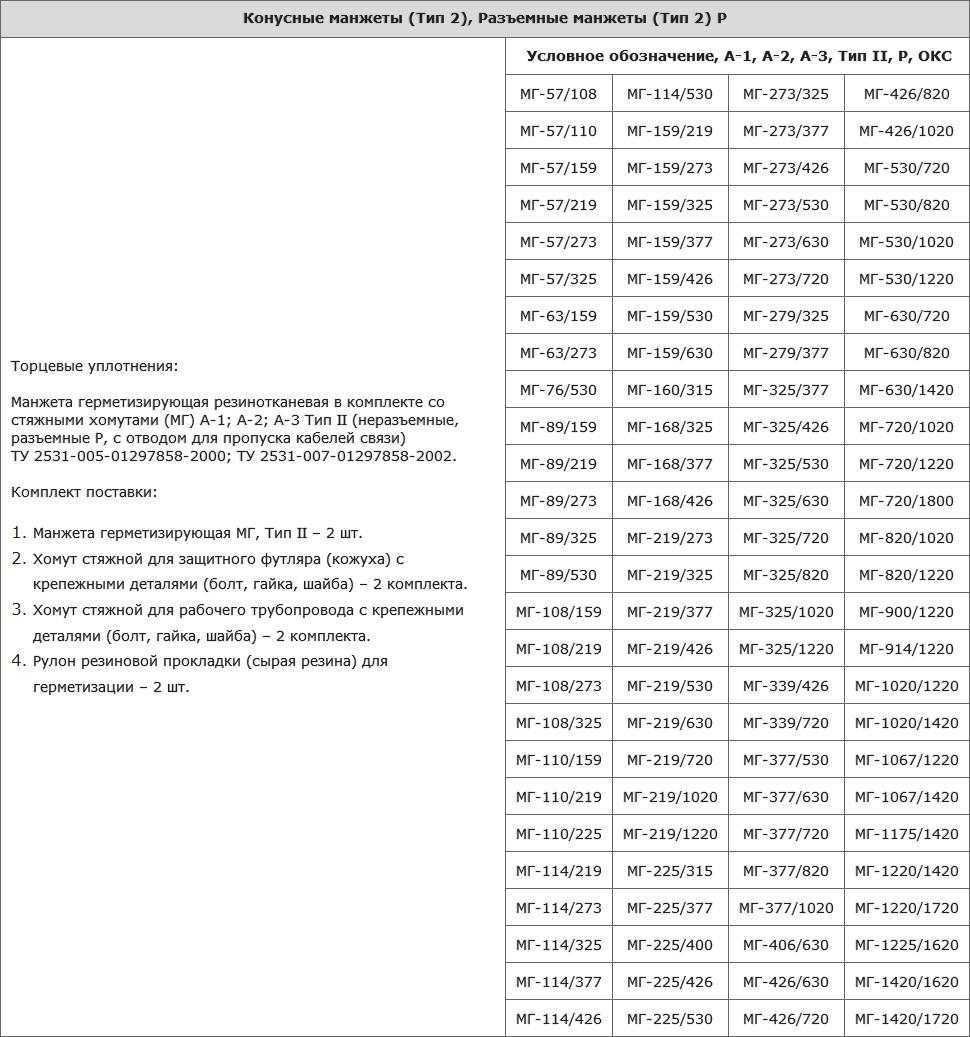

Пример условного обозначения манжеты типа II, неразъемной, при заказе:

Манжета 820/1020 А-1, тип II, ТУ 2531-007-01297858-02,

где

820 - диаметр трубопровода, мм;
1020 - диаметр кожуха, мм;
А-1 - исполнение: резина группы 1, армированная тканью (А);
II - тип манжеты (изготовление неформовым способом);

 Пример условного обозначения манжеты типа II, разъемной, при заказе:

Манжета 529/720 А-3, тип II Р, ТУ 2531-007-01297858-02,

где

529 - диаметр трубопровода, мм;
720 - диаметр кожуха, мм;
А-3 — исполнение: резина группы 3, армированная тканью (А);
II - тип манжеты (изготовление неформовым способом);
Р-разъемная.

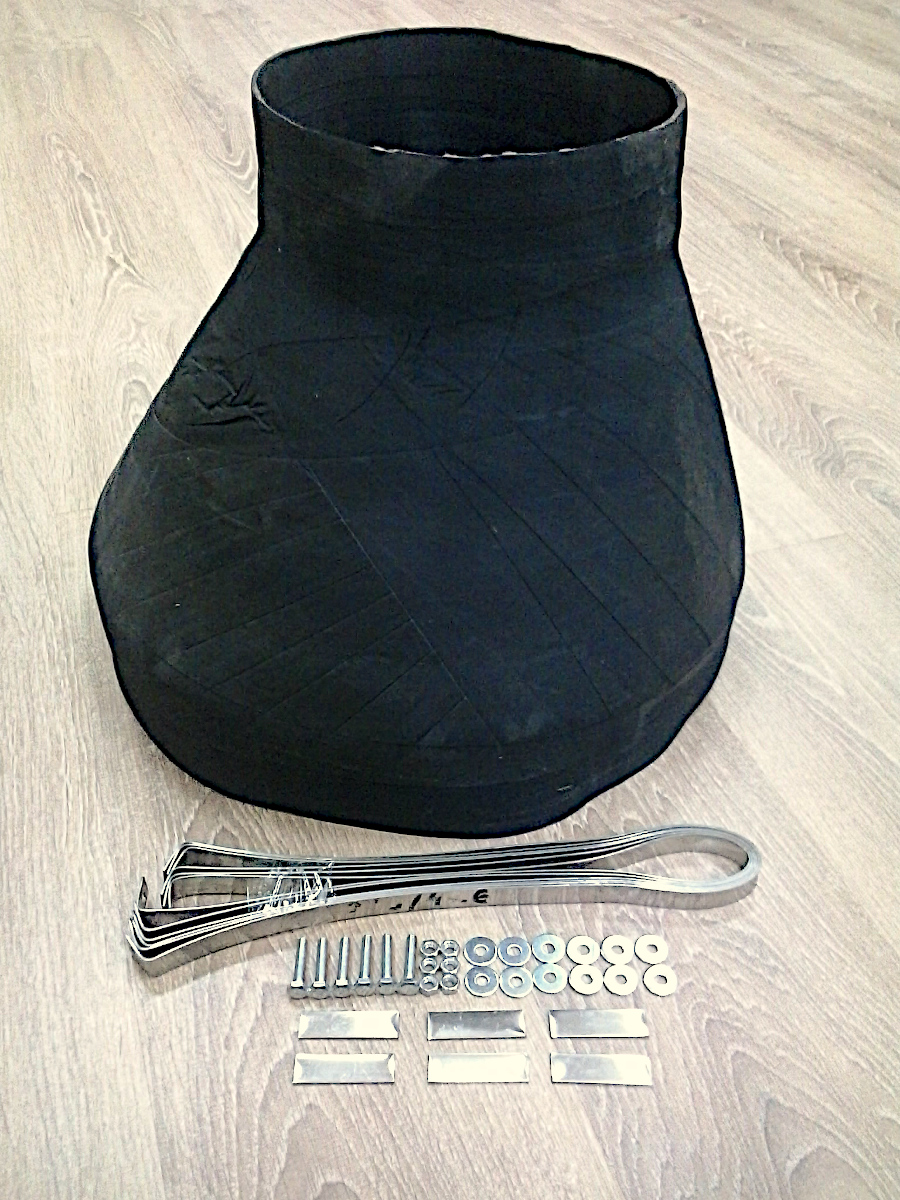

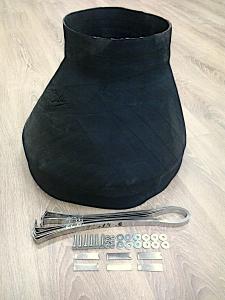

В комплект поставки входят:

• Манжета МГ - 2 шт.
• Количество хомутов для 2-х манжет - 4 шт.

Количество сегментов хомута прижимного и стягивающих устройств для соответствующего диаметра манжеты равно:

- диаметр 57 мм - 273 мм       - 1 шт.
- диаметр 325 мм - 820 мм     - 2 шт.
- диаметр 1020 мм - 1420 мм  - 3 шт.
- диаметр 1720 мм                 - 4 шт.

• Крепежные изделия (болты, гайки, шайбы) - комплект.
• Паспорт - 1 шт.

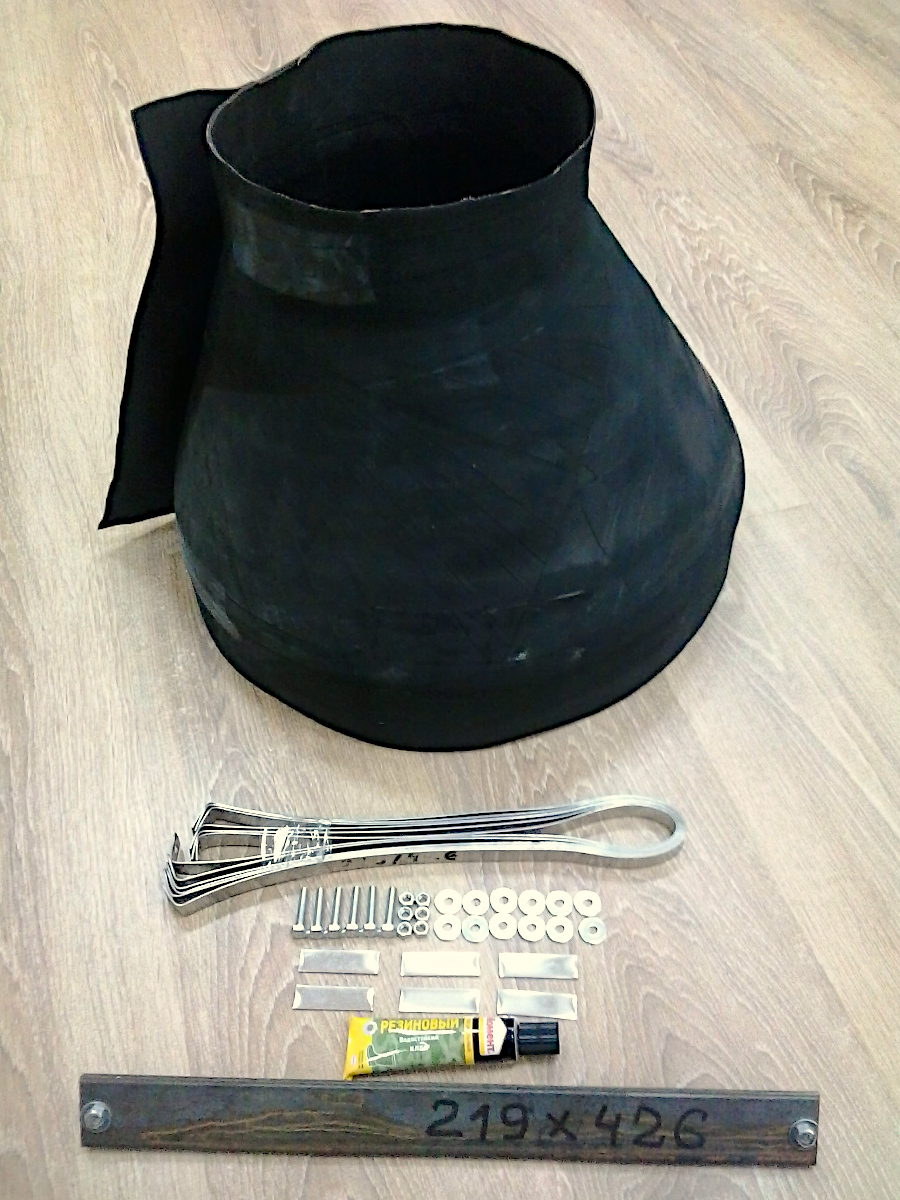

При заказе конусных разъемных (разрезных) манжет в поставку дополнительно входят:

• Комплект материалов для соединения манжет;
• Оснастка;
• Инструкция по соединению.

Перечень материалов и оснастки, а также указания по их применению даны в инструкции по соединению разрезных манжет.

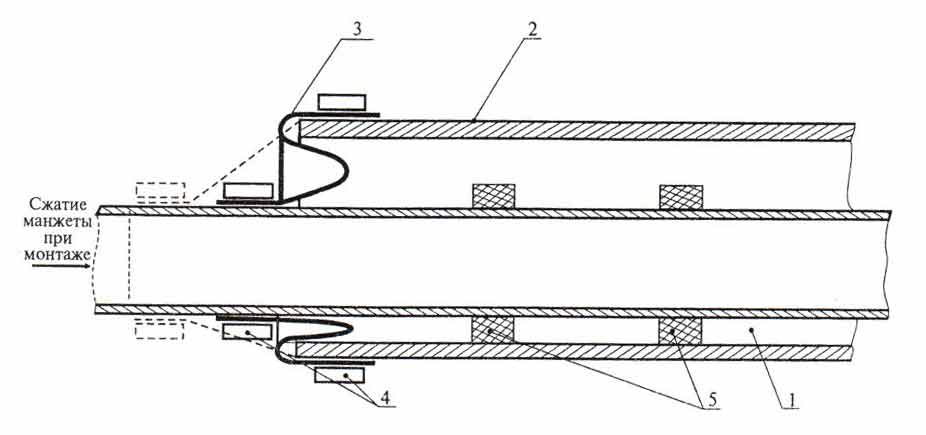

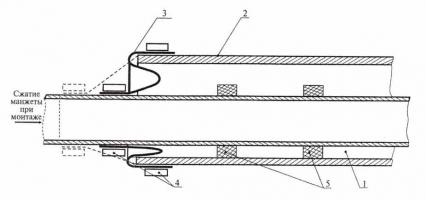

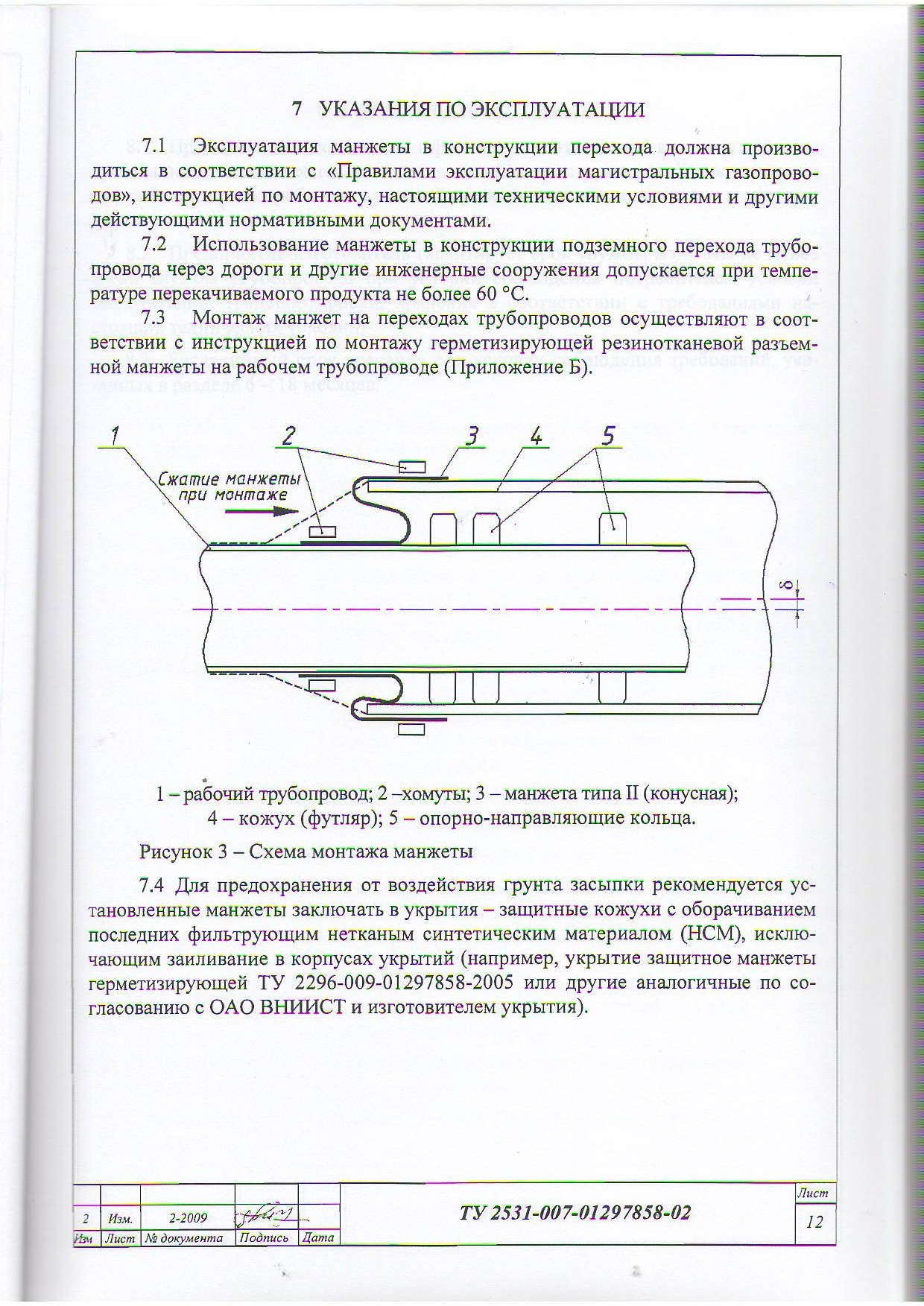

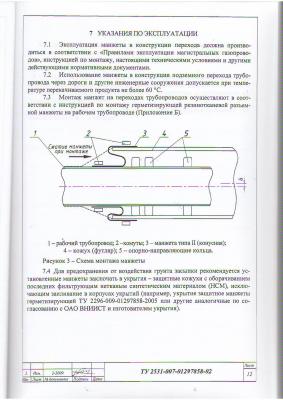

1-рабочий трубопровод; 2-кожух (футляр); 3-манжета тип II (конусная); 4-крепёжные хомуты; 5- опорно-направляющие кольца

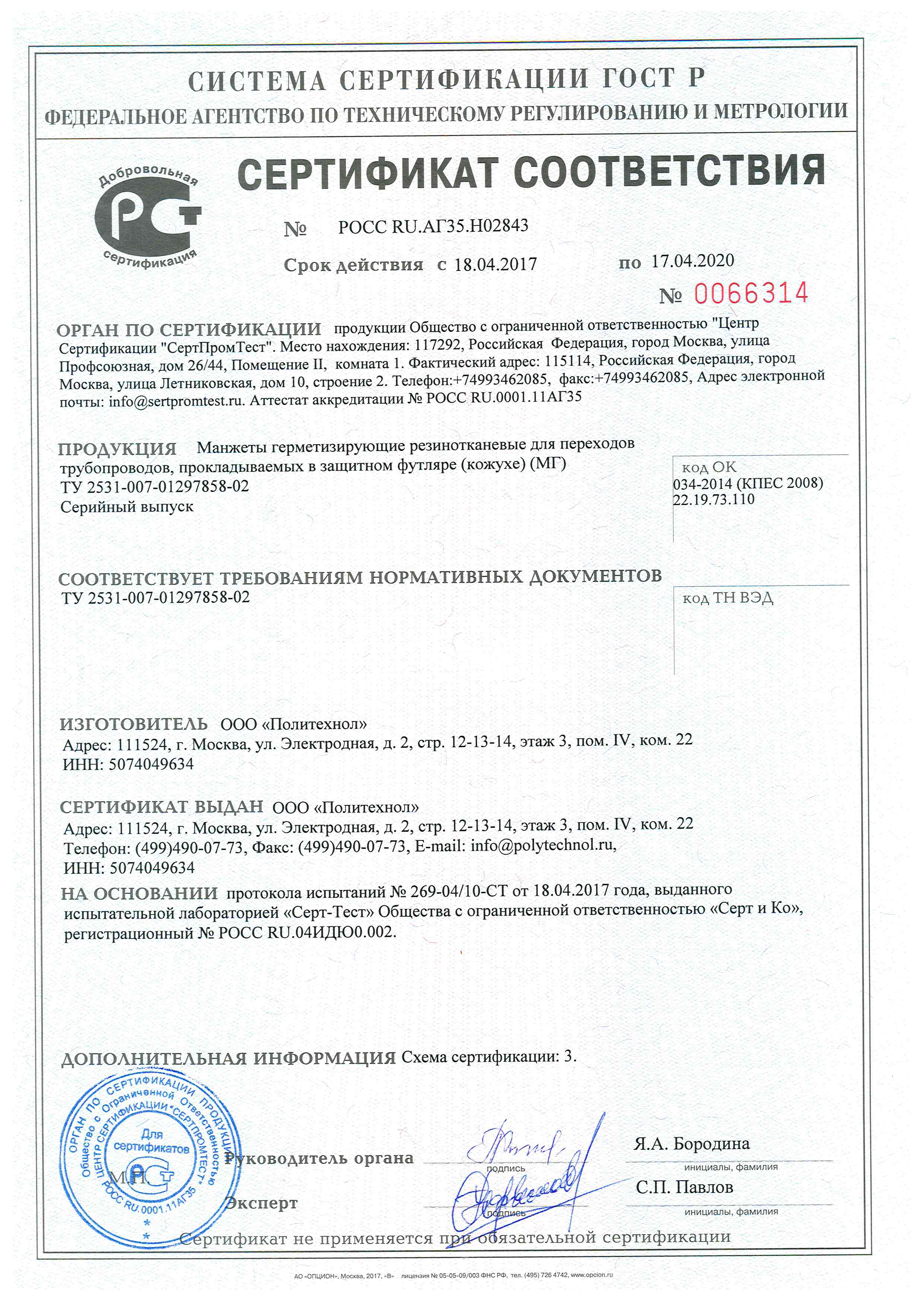

Манжеты герметизирующие. Сертификат соответствия
