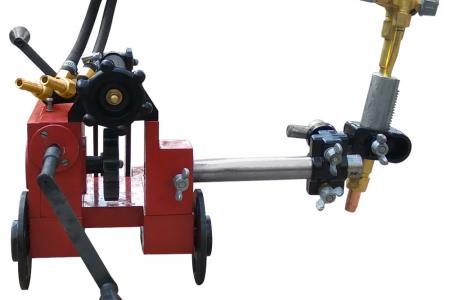

Машина переносная для резки труб "Орбита-Р"

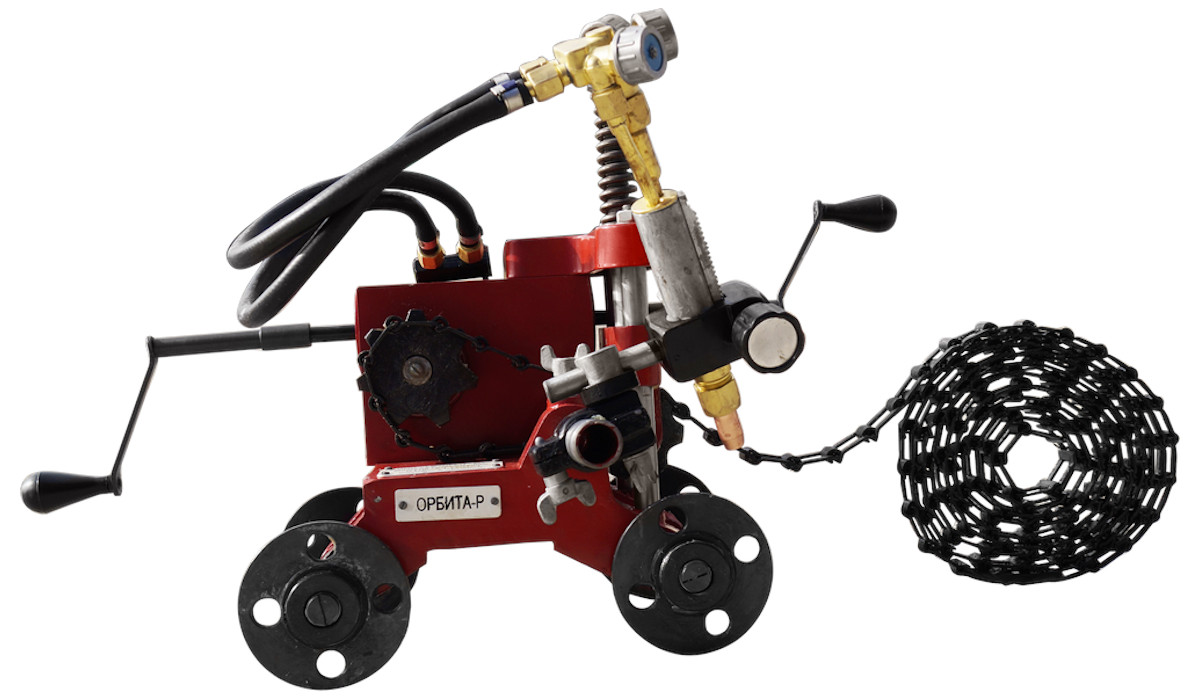

Машина переносная (Орбита-P) предназначена для кислородной резки стальных труб в полевых условиях и условиях промышленных предприятий. Не имеет функцию снятия фаски. Хорошо зарекомендовала себя при строительстве магистральных нефтегазопроводов и в условиях промышленных предприятий при температуре окружающей среды от -40°С до +40°С и относительной влажности воздуха 90%. Машина "Орбита-Р" перемещается по специальной бандажной ленте которая входит в комплектацию при поставке.


Технические характеристики
машины переносной ручной для резки труб (Орбита-Р)

Наименование показателя Норма
1. Диапазон диаметров разрезаемых труб, мм 320 — 1420
2. Толщина стенок труб, мм 5 — 75
3. Несовпадение начала и конца реза, мм ±1
4. Привод перемещения тележки ручной
5. Наибольший расход газов, м³/ч
- кислорода 12
- ацетилена 0,8
- пропана 0,55
- природного газа 1,1
6. Масса нетто машины в комплекте, кг 14,3
7. Габаритные размеры ходовой части, мм 620 х 360 х 480



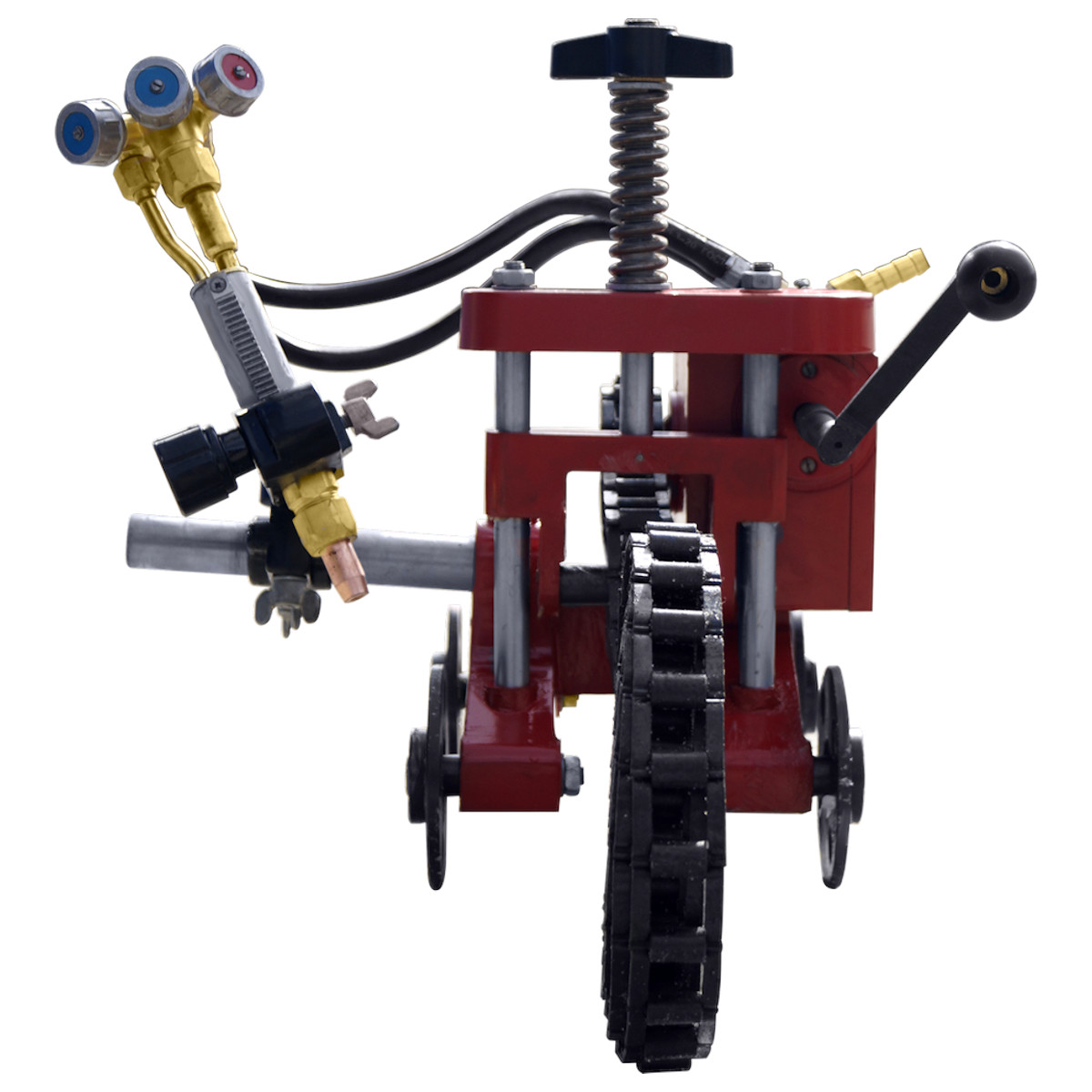

Машина (см. рис.) состоит из следующих частей:

- тележка (1),
- натяжное устройство (2),
- цепь (3),
- блок резки (4),
- опора (бандаж) (5).

Тележка (1) с расположенным на ней ведущим механизмом (1.1) служит для перемещения штанги (4.1) с резаком (4.2) по окружности перпендикулярно оси трубы. Движение тележки осуществляется с помощью привода, звездочки (1.2) и приводной цепи (3). Направление движения тележки показано на рисунке.

Движение машины по трубе производится по приводной крючковой цепи типа ПК-30-600 состоящей из штампованных звеньев (3.1). Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего.

Блок резки (4) состоит из суппорта со штангой (4.1), закрепленной в корпусе тележки. Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза, перемещать его относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте.

Система газопитания машины обеспечивает управление подачи рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору (1.3) машины, установленному на тележке. От коллектора рабочие газы по шлангам поступают к резаку.
