Траверсы для мягких полотенец (ПМ)

  • Траверсы для мягких полотенец
  • Траверсы для мягких полотенец
  • Траверсы для мягких полотенец

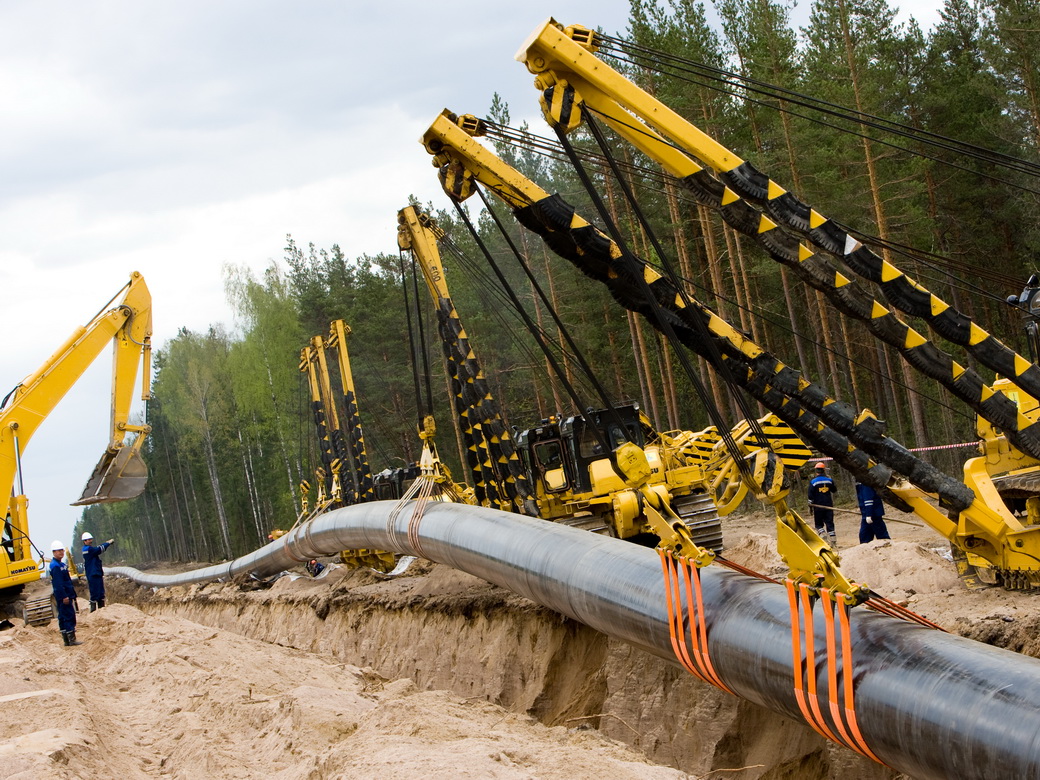

При использовании в качестве грузовых строп мягких полотенец МП для фиксации концов полотенца применяют стальную траверсу, позволяющую распределить нагрузку самым выгодным образом и избежать как преждевременного износа полотенец, так и аварийного разрыва во время грузоподъемной операции.

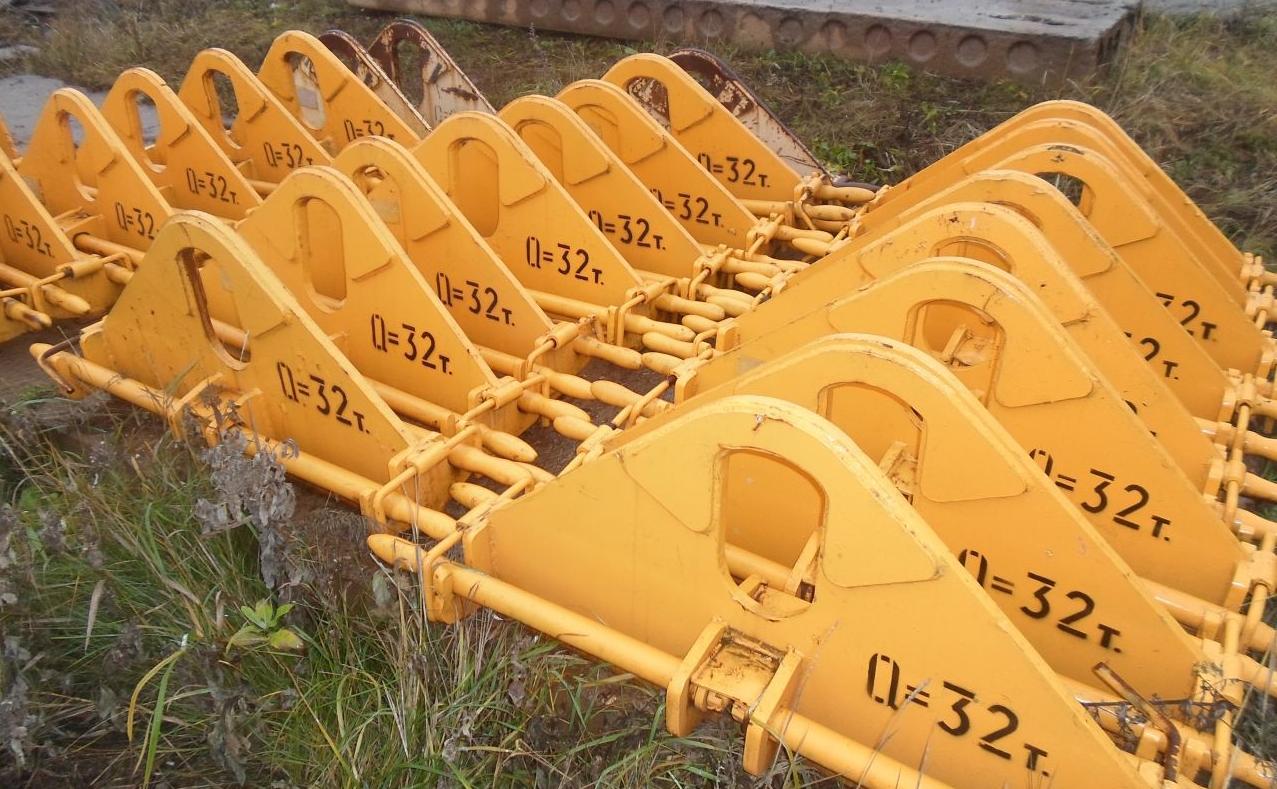

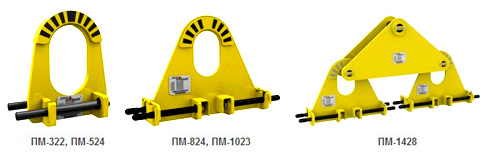

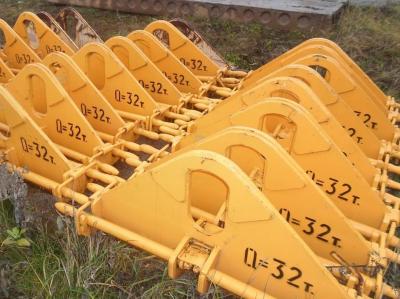

Конструкция траверсы представляет собой толстый стальной лист с проушиной для кранового крюка посередине и цилиндрическими стальными скалками на кронштейнах по обе стороны плоскости траверсы. В зависимости от грузоподъемности этих скалок может быть одна или две пары. На них заводятся петлеобразные концы полотенец, представляющих собой цельнотканую капроновую ленту толщиной 10 мм и пропитанную специальным полимерным составом.

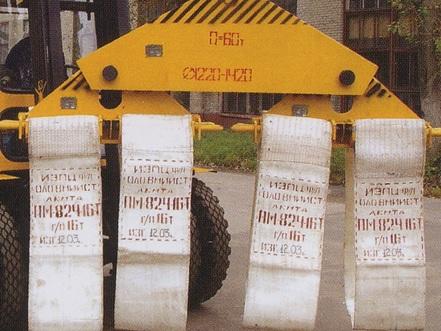

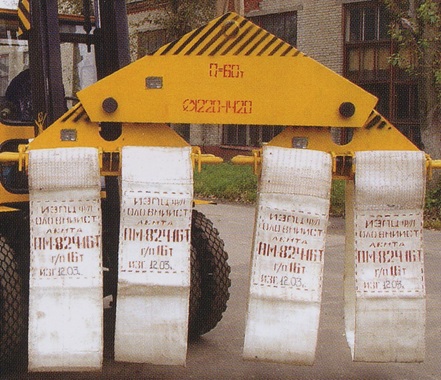

Есть также сдвоенные траверсы, на которые крепится по две парных траверсы, в результате чего для удержания груза используется одновременно четыре полотенца.

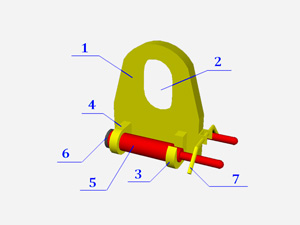

Описание траверсы ПМТраверса представляет собой стальной лист (1), в верхней части которого имеется овальное отверстие (2) для навешивания на крюк трубоукладчика. К нижней части листа, с каждой стороны приварены два крюка (3), две проушины (4) и по одному упору. Проушины связаны между собой ограничителями. Каждая скалка (5) установлена с одной стороны в проушине, а с другой опирается на крюк. Осевому перемещению скалки наружу препятствуют гайка и шайба (6), надетые на ее конец, а перемещение скалки во внутрь ограничивается упором. Каждая пара скалок, со стороны крюков запирается одной задвижкой (7).

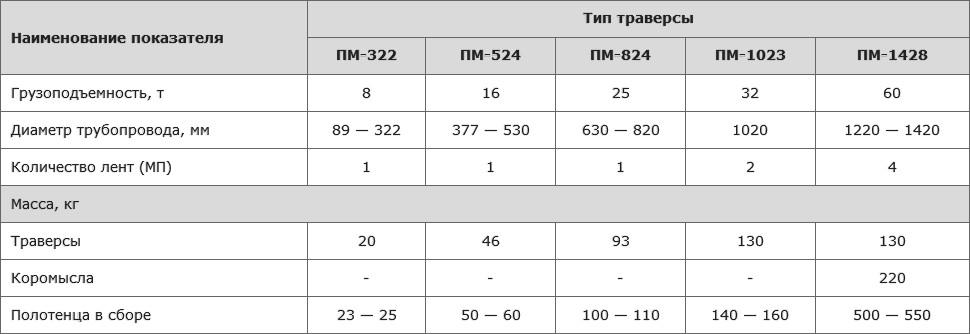

Технические характеристики металлических траверс

Наименование показателя Тип траверсы
ПМ-322 ПМ-524 ПМ-824 ПМ-1023 ПМ-1428
Грузоподъемность, т 8 16 25 32 60
Диаметр трубопровода, мм 89 — 322 377 — 530 630 — 820 1020 1220 — 1420
Количество лент (МП) 1 1 1 2 4
Масса, кг
Траверсы 20 46 93 130 130
Коромысла - - - - 220
Полотенца в сборе 23 — 25 50 — 60 100 — 110 140 — 160 500 — 550
