Мягкие полотенца (МП) для подъема и перемещения изолированных труб

ТУ 4834-022-01297858-00, ТУ 102-736-94, ТУ 102.323-82 с изм. 1-8
  • Мягкие полотенца для подъема, перемещения и укладки в траншею изолированных труб
  • Мягкие полотенца для подъема, перемещения и укладки в траншею изолированных труб
  • Мягкие полотенца для подъема, перемещения и укладки в траншею изолированных труб
  • Мягкие полотенца для подъема, перемещения и укладки в траншею изолированных труб

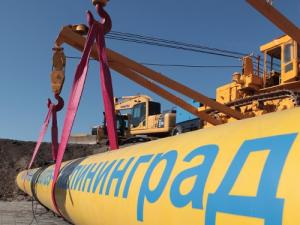

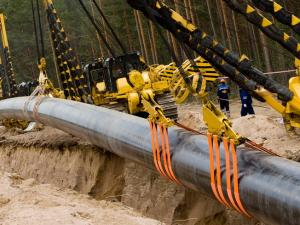

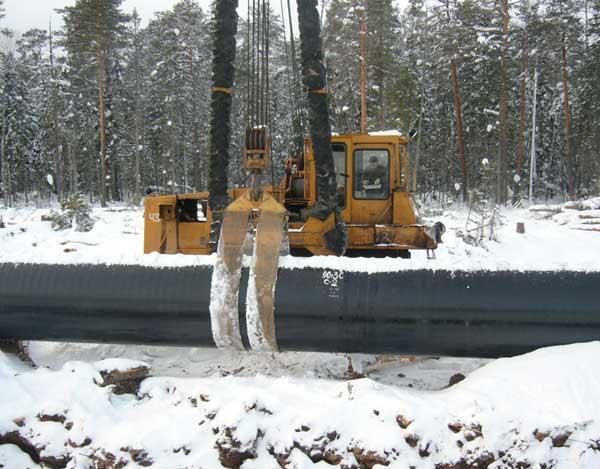

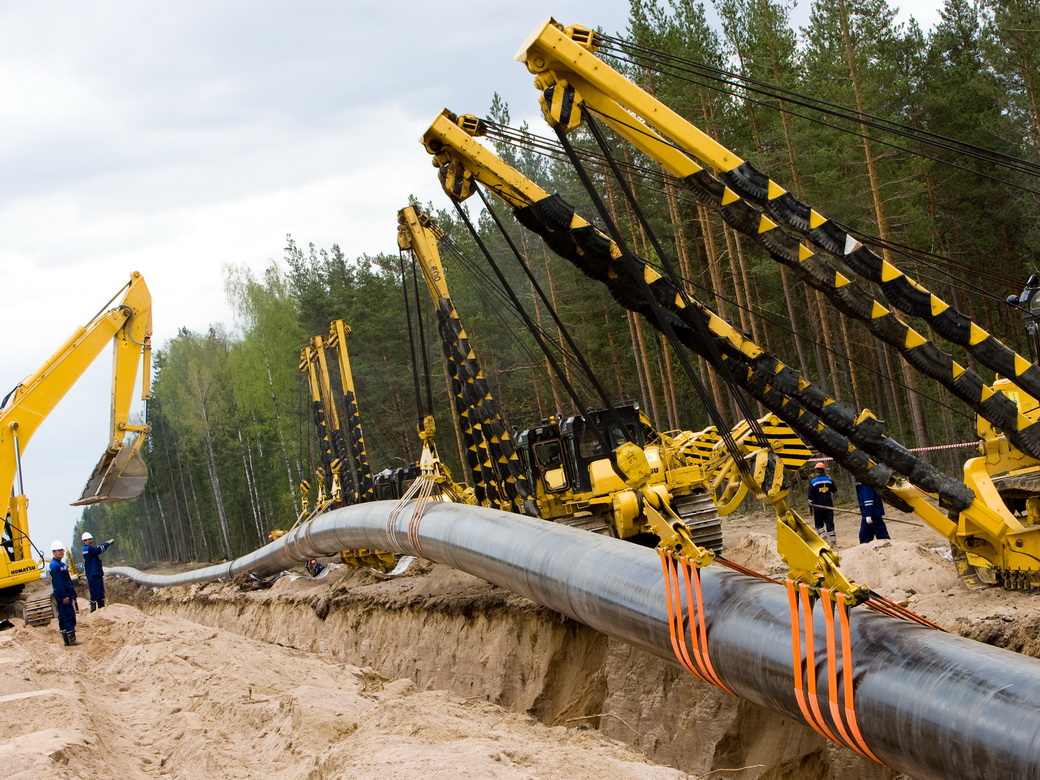

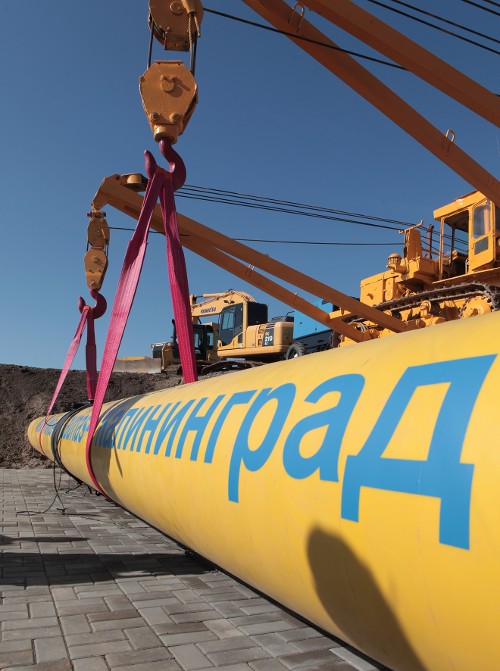

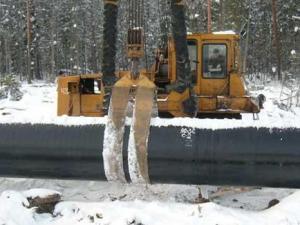

Мягкие полотенца (МП) предназначены для подъема, перемещения и укладки в траншею изолированного трубопровода, а также для подъема изолированных труб и секций длиной до 36 м с целью их стыковки и сварки в "нитку" на строительстве магистральных трубопроводов при температуре окружающего воздуха от минус 40 до плюс 40˚С. Мягкие полотенца изготовляются по ТУ 4834-022-01297858-00 (взамен ТУ 102-736-94), разработанным с соблюдением требований "Правил устройства и безопасной эксплуатации грузоподъемных кранов".

Мягкие полотенца для подъема и укладки в траншею изолированных труб и трубных секций трубопроводов изготавливаются в двух исполнениях:

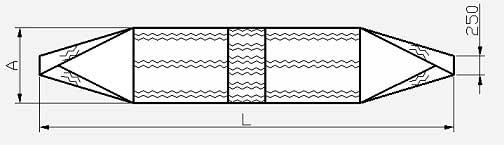

  • Исполнение «К» без металлических элементов для подвески непосредственно на крюк крана.

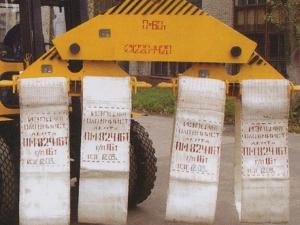

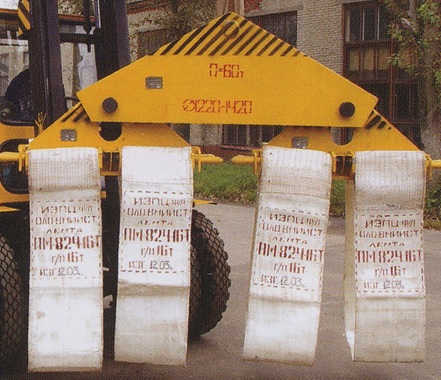

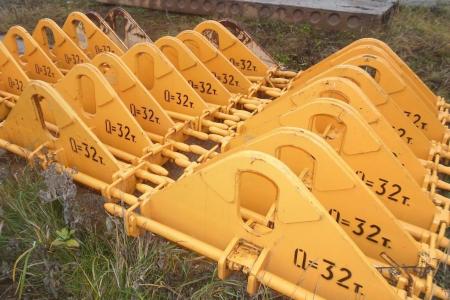

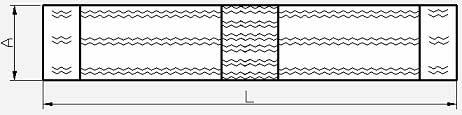

  • Исполнение «Т» для работы в комплекте с металлическими траверсами.

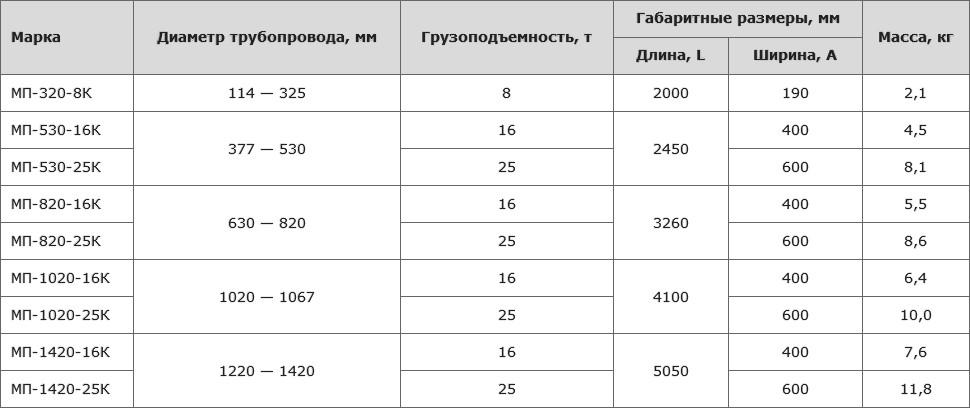

Технические характеристики мягких полотенец,
навешиваемых на крюк крана-трубоукладчика

Марка Диаметр трубопровода, мм Грузоподъемность, т Габаритные размеры, мм Масса, кг
Длина, L Ширина, А
МП-320-8К 114 — 325 8 2000 190 2,1
МП-530-16К 377 — 530 16 2450 400 4,5
МП-530-25К 25 600 8,1
МП-820-16К 630 — 820 16 3260 400 5,5
МП-820-25К 25 600 8,6
МП-1020-16К 1020 — 1067 16 4100 400 6,4
МП-1020-25К 25 600 10,0
МП-1420-16К 1220 — 1420 16 5050 400 7,6
МП-1420-25К 25 600 11,8

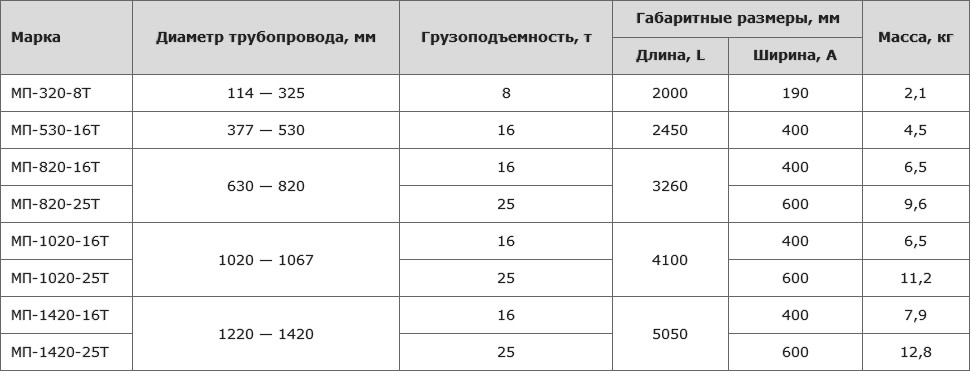

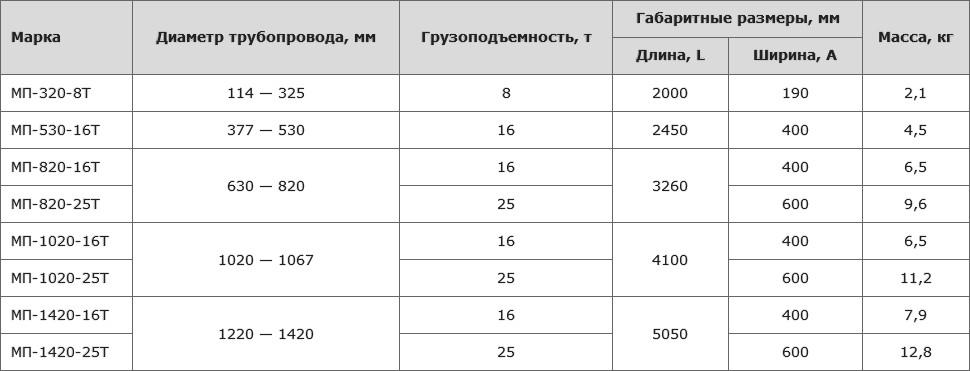

Технические характеристики лент-полотенец,
навешиваемых на металлическую траверсу

Марка Диаметр трубопровода, мм Грузоподъемность, т Габаритные размеры, мм Масса, кг
Длина, L Ширина, А
МП-320-8Т 114 — 325 8 2000 190 2,1
МП-530-16Т 377 — 530 16 2450 400 4,5
МП-820-16Т 630 — 820 16 3260 400 6,5
МП-820-25Т 25 600 9,6
МП-1020-16Т 1020 — 1067 16 4100 400 6,5
МП-1020-25Т 25 600 11,2
МП-1420-16Т 1220 — 1420 16 5050 400 7,9
МП-1420-25Т 25 600 12,8

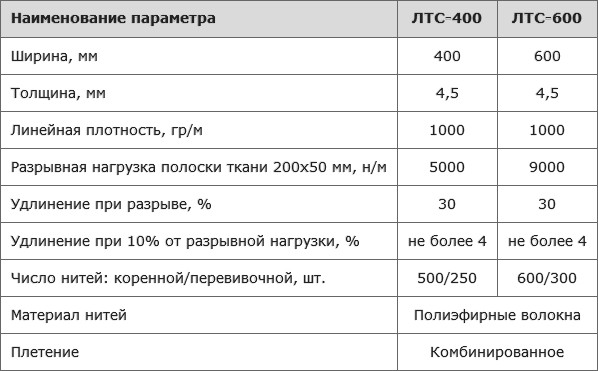

Технические характеристики лент для изготовления полотенец

Наименование параметра ЛТС-400 ЛТС-600
Ширина, мм 400 600
Толщина, мм 4,5 4,5
Линейная плотность, гр/м 1000 1000
Разрывная нагрузка полоски ткани 200х50 мм, н/м 5000 9000
Удлинение при разрыве, % 30 30
Удлинение при 10% от разрывной нагрузки, % не более 4 не более 4
Число нитей: коренной/перевивочной, шт. 500/250 600/300
Материал нитей Полиэфирные волокна
Плетение Комбинированное

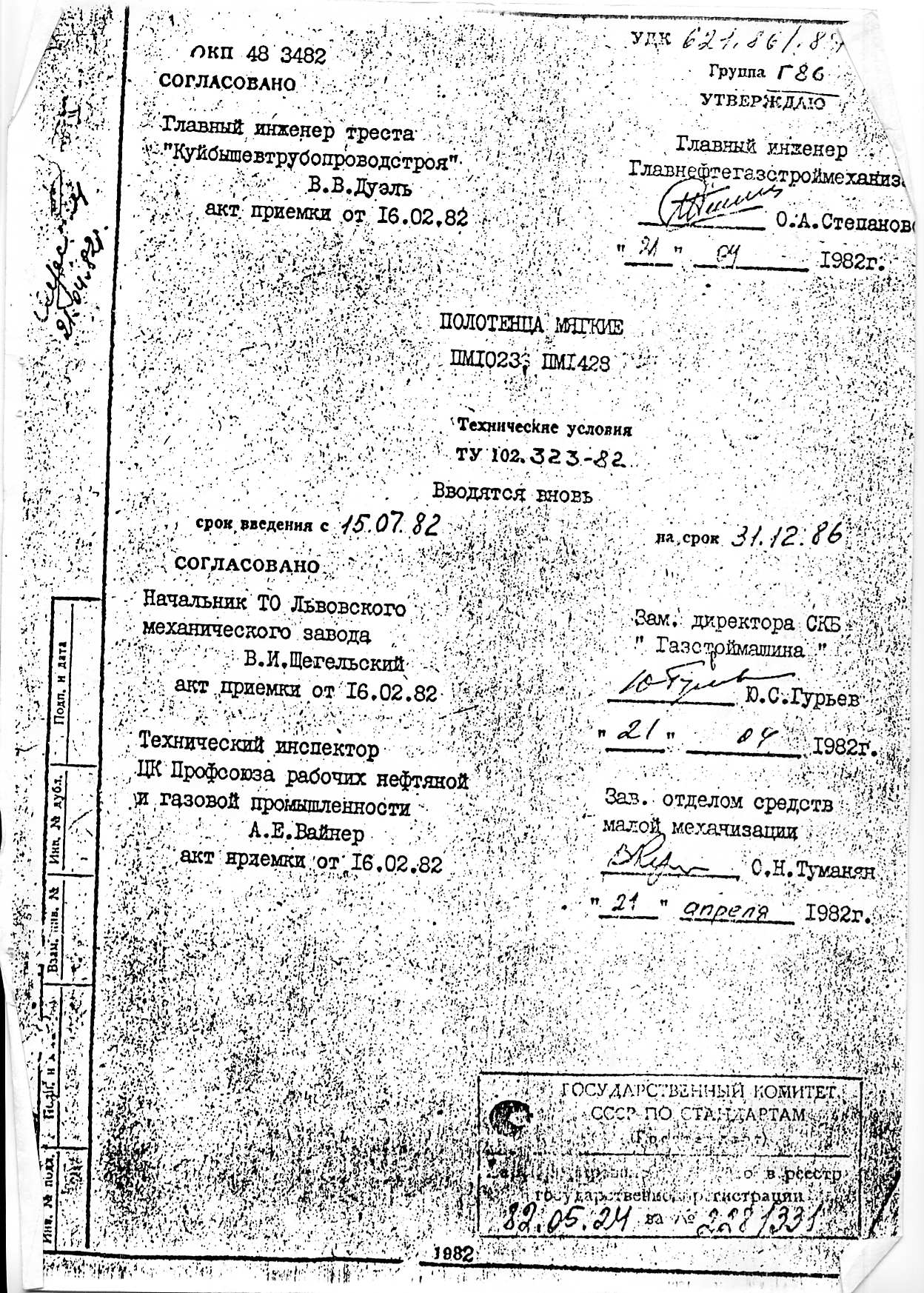

ТУ 102.323-82
