Опорно-направляющие кольца ПМТД (ОНК ПМТД)

ТУ 1469-001-53597015-12 (взамен ТУ 1469-001-53597015-01)

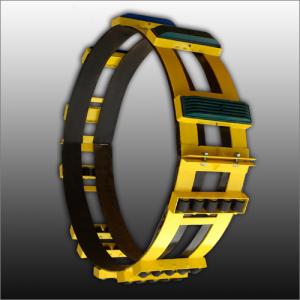

  • Опорно-направляющие кольца ОНК-ПМТД
  • Опорно-направляющие кольца ОНК-ПМТД
  • Опорно-направляющие кольца ОНК-ПМТД
  • Опорно-направляющие кольца ОНК-ПМТД

Опорно-направляющие кольца ПМТД производства ООО "ПОЛИТЕХНОЛ" предназначены для прокладки стальных трубопроводов диаметром от 57 мм до 1420 мм в защитном кожухе-футляре (трубе большего диаметра) под автомобильными, железными дорогами, инженерными сооружениями, водными преградами.

Кольца ПМТД предназначены для обеспечения проектного положения трубопровода относительно кожуха, равномерного распределения нагрузок на магистральный трубопровод, снижения тягового усилия при протаскивании трубопровода в кожухе, предохранения изоляционного покрытия трубопровода в процессе его протаскивания в кожухе, а также создания электрической изоляции, препятствующей проникновению блуждающих токов между трубопроводом и кожухом.

Кольца ПМТД работоспособны во всех климатических зонах при температурах от минус 60°С до плюс 70°С.

Чтобы оформить заявку на изготовление и поставку Опорно-направляющих колец ПМТД, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

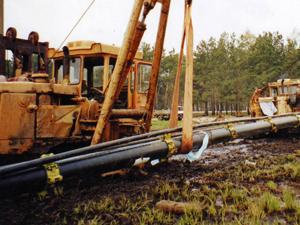

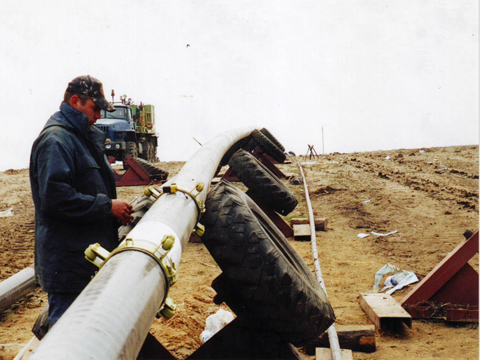

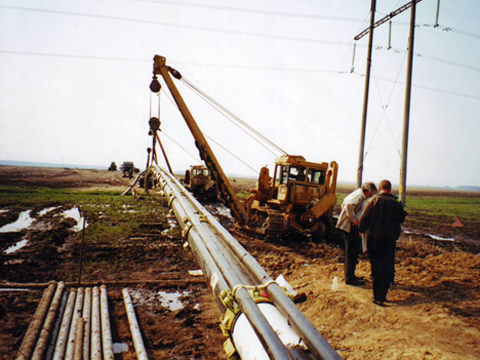

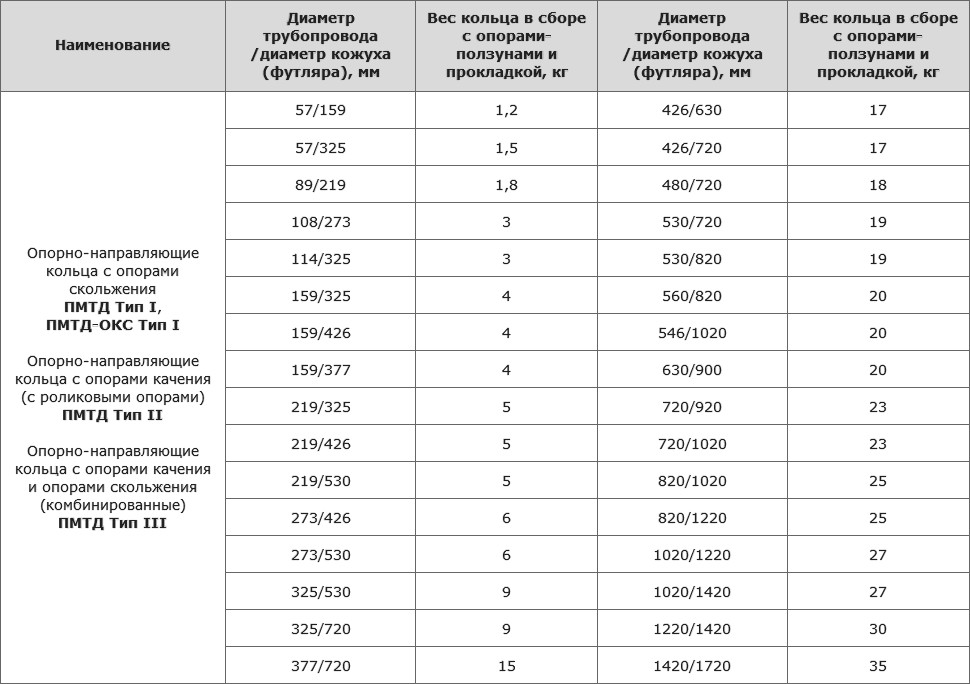

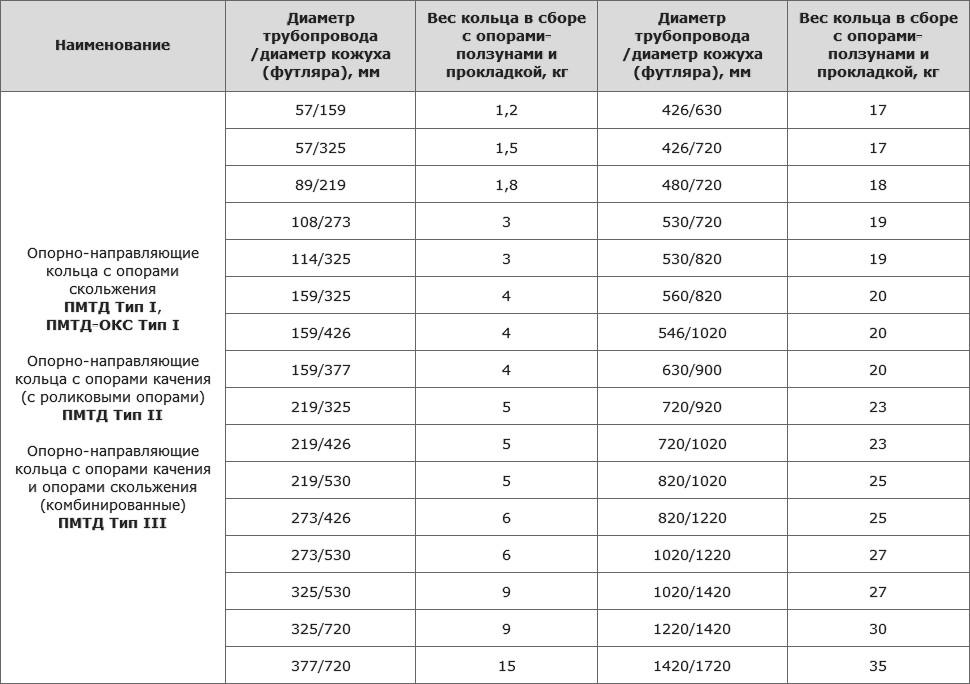

Наименование Диаметр трубопровода /диаметр кожуха (футляра), мм Вес кольца в сборе с опорами-ползунами и прокладкой, кг Диаметр трубопровода /диаметр кожуха (футляра), мм Вес кольца в сборе с опорами-ползунами и прокладкой, кг
Опорно-направляющие
кольца с опорами скольжения
ПМТД Тип I
,
ПМТД-ОКС Тип I

Опорно-направляющие
кольца с опорами качения
(с роликовыми опорами)
ПМТД Тип II

Опорно-направляющие
кольца с опорами качения и опорами скольжения (комбинированные)
ПМТД Тип III
57/159 1,2 426/630 17
57/325 1,5 426/720 17
89/219 1,8 480/720 18
108/273 3 530/720 19
114/325 3 530/820 19
159/325 4 560/820 20
159/426 4 546/1020 20
159/377 4 630/900 20
219/325 5 720/920 23
219/426 5 720/1020 23
219/530 5 820/1020 25
273/426 6 820/1220 25
273/530 6 1020/1220 27
325/530 9 1020/1420 27
325/720 9 1220/1420 30
377/720 15 1420/1720 35

Нами производятся и поставляются опорно-направляющие кольца ПМТД 3-х типов:

Тип I. Кольца ПМТД с опорами скольжения с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 400 м.

Тип II. Кольца ПМТД с опорами качения (роликами) с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 6000 м.

Тип III. Кольца ПМТД с опорами качения и опорами скольжения (комбинированные) с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 1000 м. Применяют, когда трасса перехода трубопровода выполнена с подъёмом или спуском, чтобы удержать трубопровод от самопроизвольного спуска при его протаскивании в кожухе (футляре).

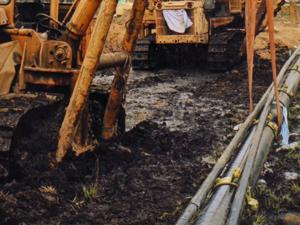

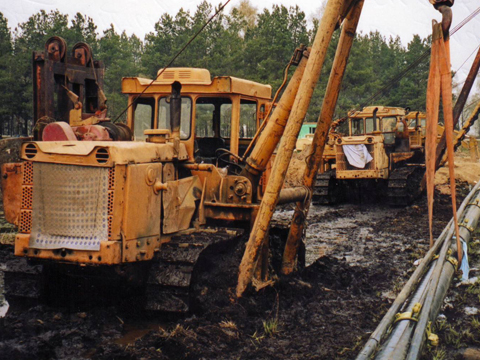

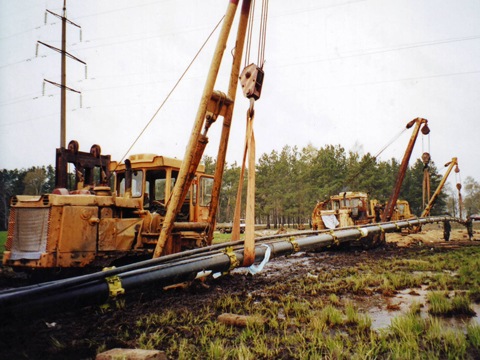

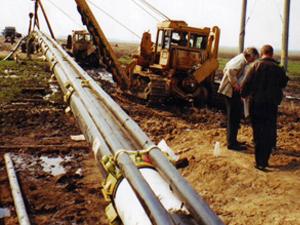

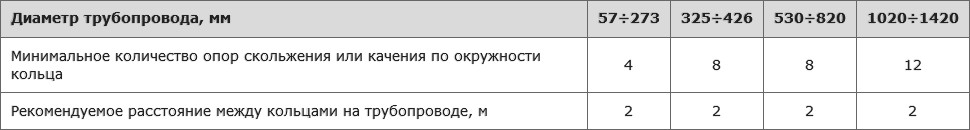

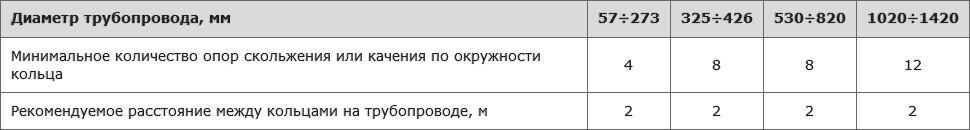

Диаметр трубопровода, мм 57÷273 325÷426 530÷820 1020÷1420
Минимальное количество опор скольжения или качения по окружности кольца 4 8 8 12
Рекомендуемое расстояние между кольцами на трубопроводе, м 2 2 2 2

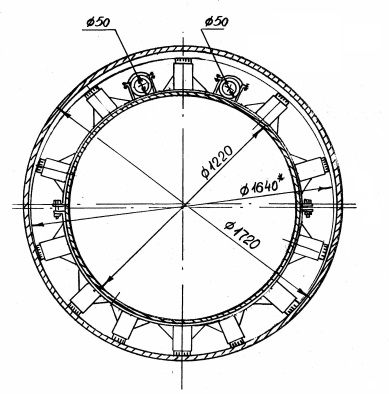

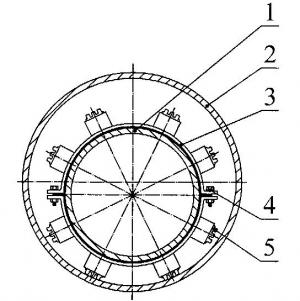

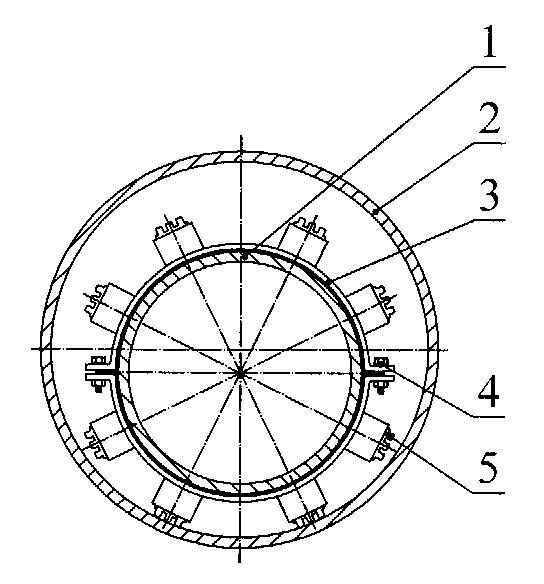

Опорно-направляющее кольцо ПМТД. Тип I (с опорами скольжения)

1) магистральный трубопровод;
2) защитный кожух (футляр);
3) опорное кольцо;
4) болтовое соединение;
5) опора скольжения

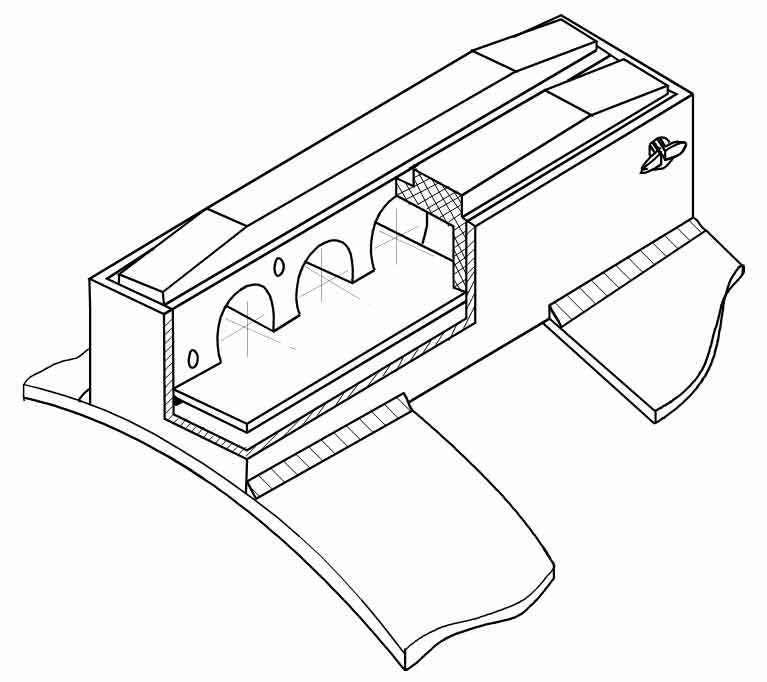

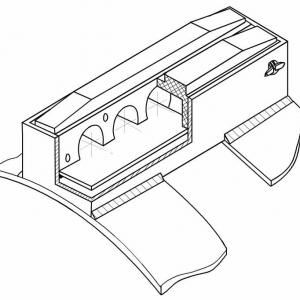

Опора ползун
1) кожух (футляр);
2) магистральный трубопровод;
3) крепления для защитных труб кабелей связи;
4) болтовое соединение.

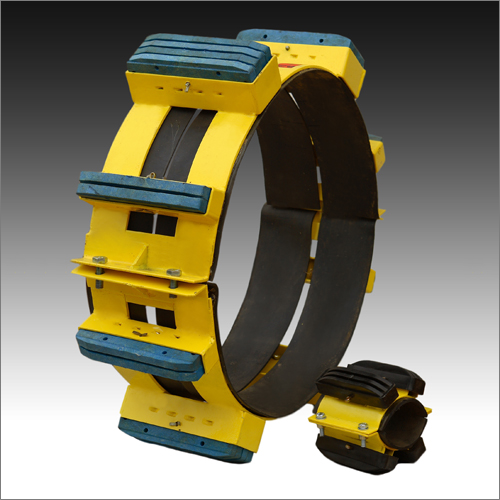

Кольцо ПМТД. Тип I

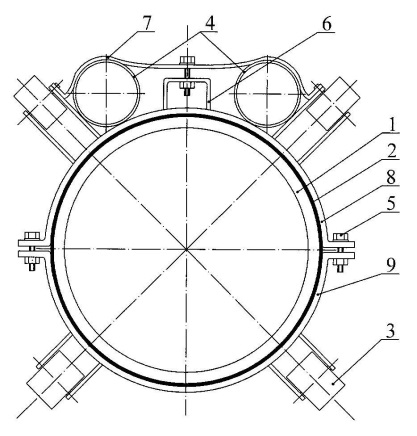

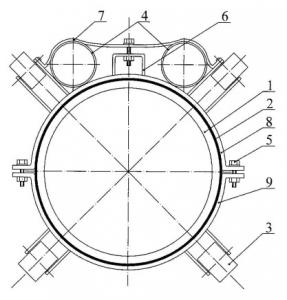

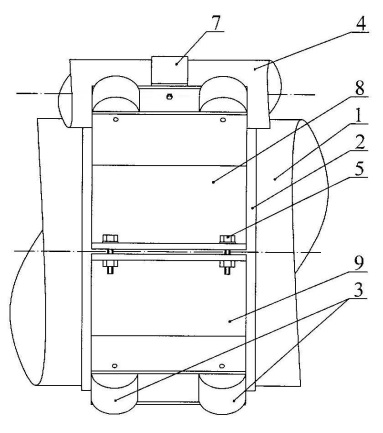

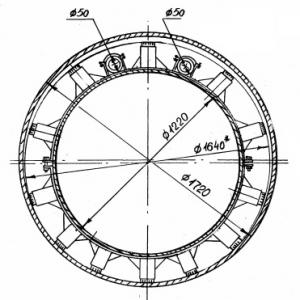

Опорно-направляющее кольцо ПМТД. Тип II (с опорами качения)



1) сварная плеть трубопровода перехода; 2) резиновая прокладка толщиной 3 мм; 3) ролики; 4) защитные трубы для кабелей связи (2 шт.); 5) болтовое соединение М8х50; 6) кронштейн для крепления защитных труб кабелей связи; 7) хомут для крепления защитных труб кабелей связи; 8) верхнее опорное полукольцо (одинарное); 9) нижнее опорное полукольцо (одинарное).

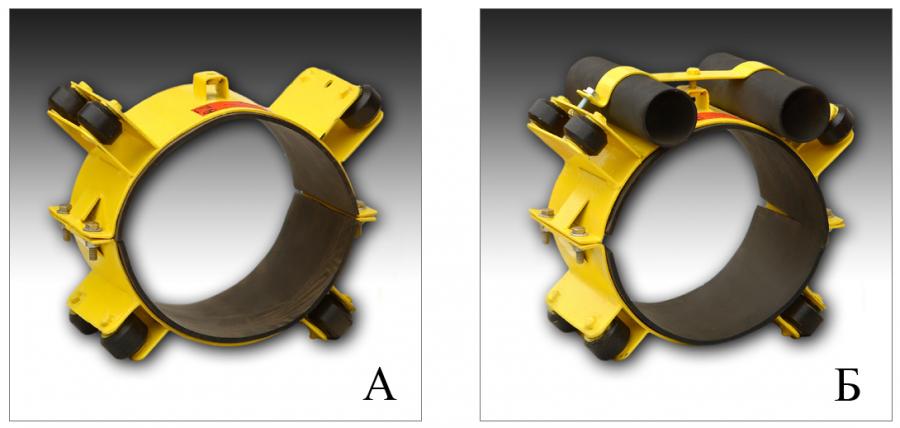

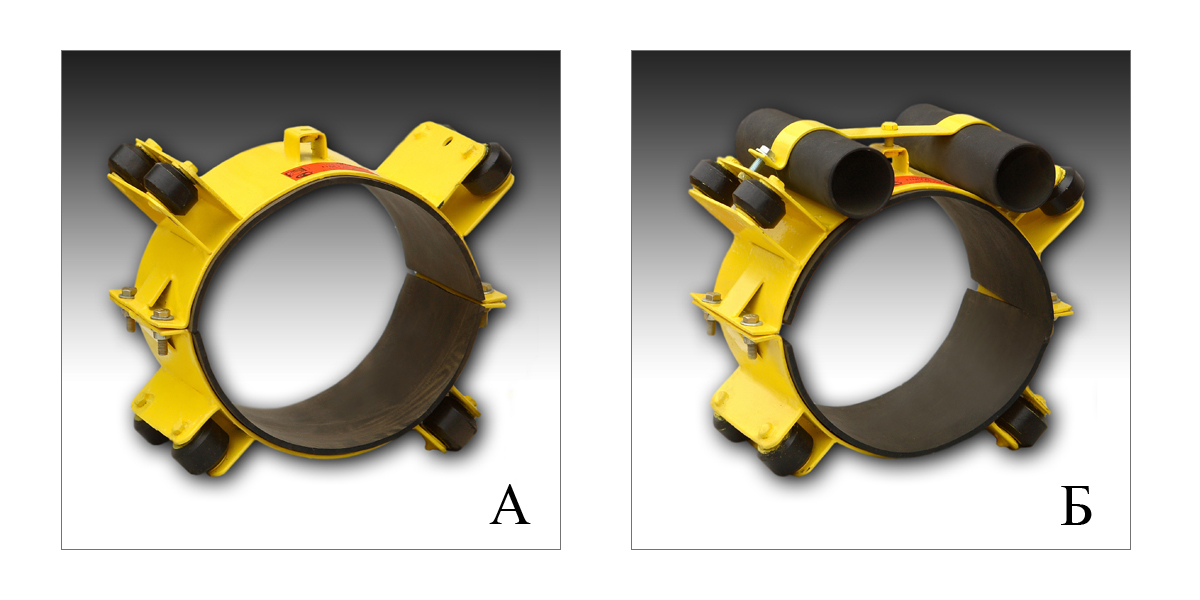

Опорно-направляющее кольцо ПМТД. Тип II (с опорами качения):

А) без защитных труб для кабелей связи; Б) с защитными трубами для кабелей связи.

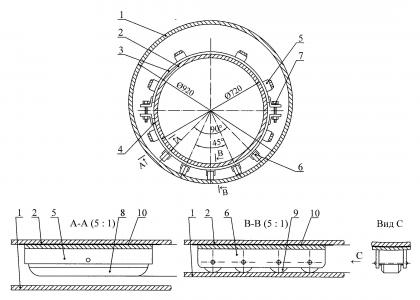

Опорно-направляющее кольцо ПМТД. Тип III
(с опорами качения и опорами скольжения комбинированное)



1) кожух (футляр); 2) трубопровод магистральный; 3) полукольцо верхнее; 4) полукольцо нижнее; 5) опора скольжения; 6) опора качения; 7) болтовое соединение; 8) ползун (полиамид 610 литьевой); 9) ролик (полиамид 610 литьевой); 10) прокладка резиновая 3-4±1,0 мм.

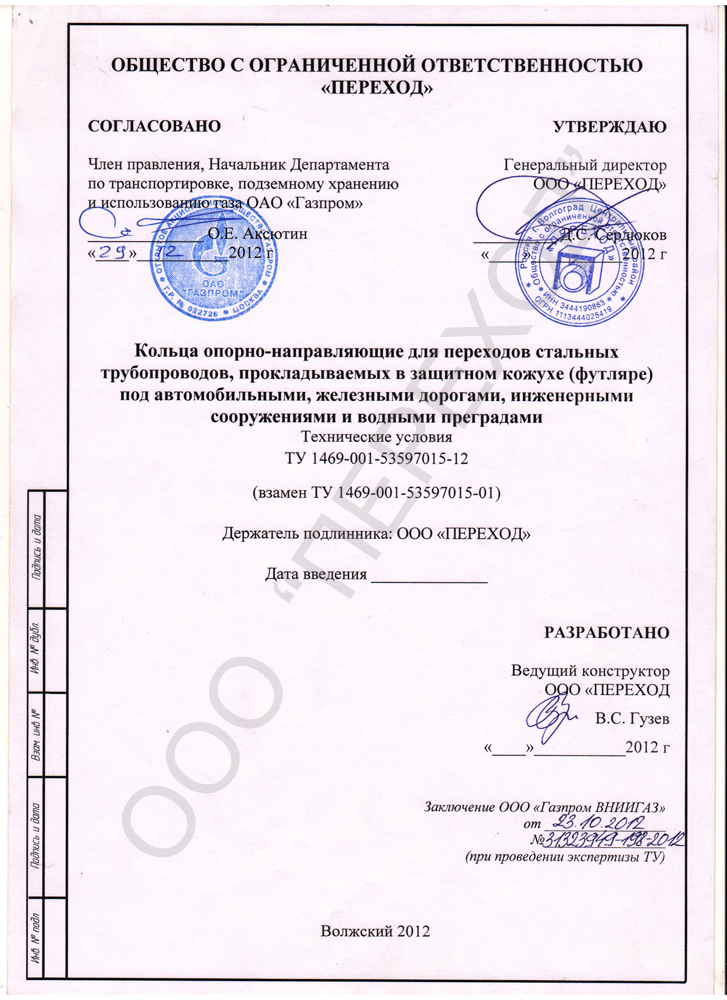

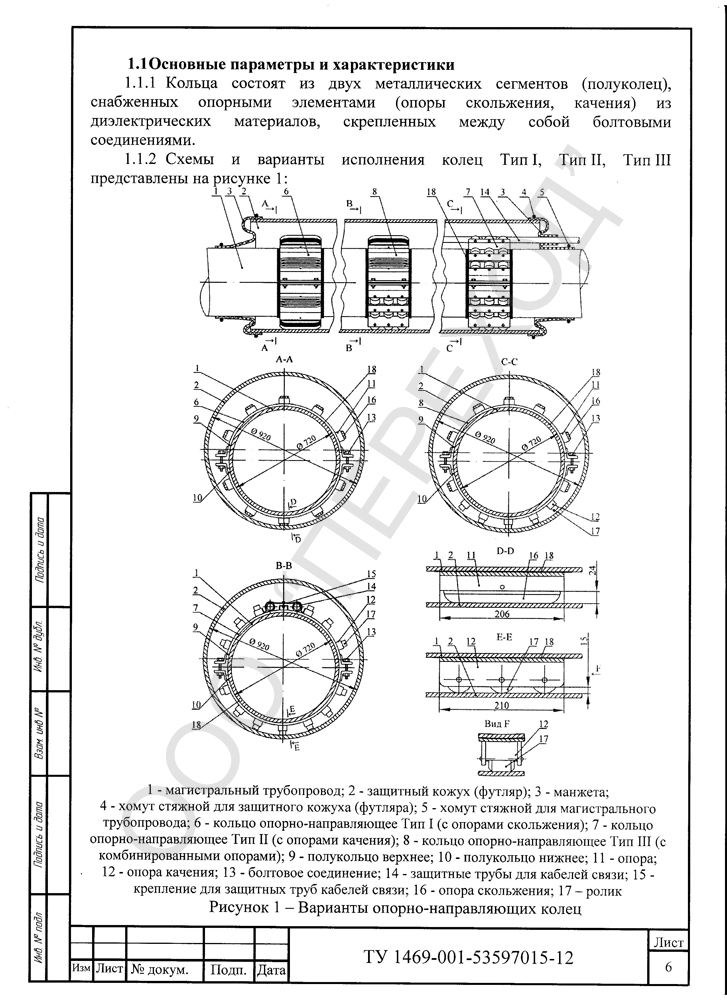

Опорно-направляющие кольца ПМТД.
ТУ 1469-001-53597015-12
