Палатка сварщика (ПС)

Укрытия (палатки) "Шатер", "Вахтовик", "Магистраль"

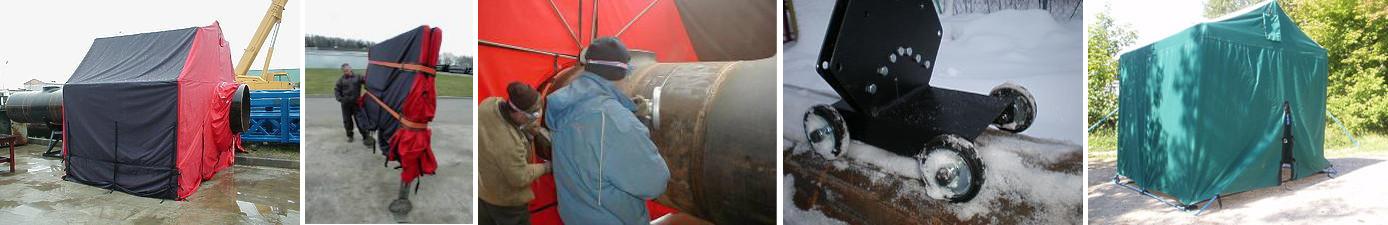

Укрытие (палатка) для сварщика типа "Шатёр"

Палатка сварщика "Шатер" производства ООО "ПОЛИТЕХНОЛ" эффективно защищает рабочие места сварщиков от атмосферных осадков, ветра и низких температур при сварке, ремонте и изолировке труб различных диаметров. Для удобства перемещения "Шатра" по трубопроводу основания палатки оснащены колёсами.

Имеет компактные транспортные размеры, быстро собирается в рабочее положение, полностью закрывает рабочее место сварщика, что позволяет осуществлять обогрев внутреннего рабочего пространства в холодное время года.

Чтобы оформить заявку на изготовление и поставку Палаток сварщика "Шатер", позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Укрытие состоит из складного разборного каркаса, выполненного из конструкционной или легированной стали (в зависимости от модели). Легко собирается из упаковки при помощи 2-3 человек в течение 10-15 минут. Затем, в собранном виде, ставится вручную на трубу, веером раскладывается и крепится к трубе двумя стяжными устройствами (возможна установка укрытия подъёмной техникой). Рукава укрытий затягиваются шнуром в соответствии с диаметром трубы.

Высота тента регулируется по месту. В случае неровности грунта высота опор регулируется по высоте. Для перемещения укрытия на новый участок работы достаточно ослабить и снять стяжки, расстегнуть рукава, перекатить укрытие на следующий стык, не снимая тента. Процедура перестановки на новый стык занимает 5-10 минут.

Тент укрытия выполнен из плотной масловодоотталкивающей ткани (100% хлопок) с огнеупорной пропиткой.

Верхний свод укрытия изготовлен из светопропускающей морозоустойчивой тентовой ткани, что позволяет работать в укрытии в светлое время суток без применения дополнительного освещения.

С обеих боковин в верхней части имеются окна для вытяжки сварочных газов. Сами боковины тента с обеих сторон отстёгиваются.

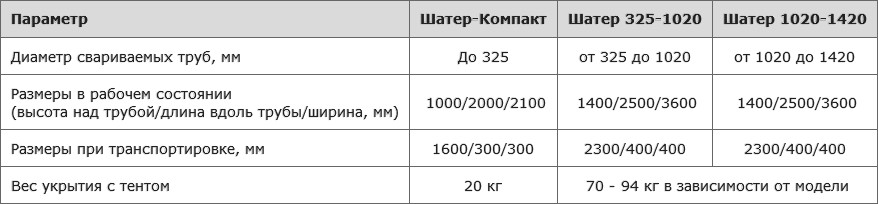

Варианты исполнения палатки типа "Шатер"

Параметр Шатер-Компакт Шатер 325-1020 Шатер 1020-1420
Диаметр свариваемых труб, мм До 325 от 325 до 1020 от 1020 до 1420
Размеры в рабочем состоянии
(высота над трубой/длина вдоль трубы/ширина, мм)
 1000/2000/2100  1400/2500/3600  1400/2500/3600
Размеры при транспортировке, мм 1600/300/300 2300/400/400 2300/400/400
Вес укрытия с тентом 20 кг 70 - 94 кг в зависимости от модели

В комплект поставки "Шатер-компакт" входят: складной каркас, тент, паспорт, сумка для хранения и переноса.

В комплект поставки варианта 2 и 3 входят: элементы конструкции, тент, 2 крепёжных репера, фурнитура, паспорт укрытия с инструкцией по монтажу и эксплуатации. Поставляется в ящике.

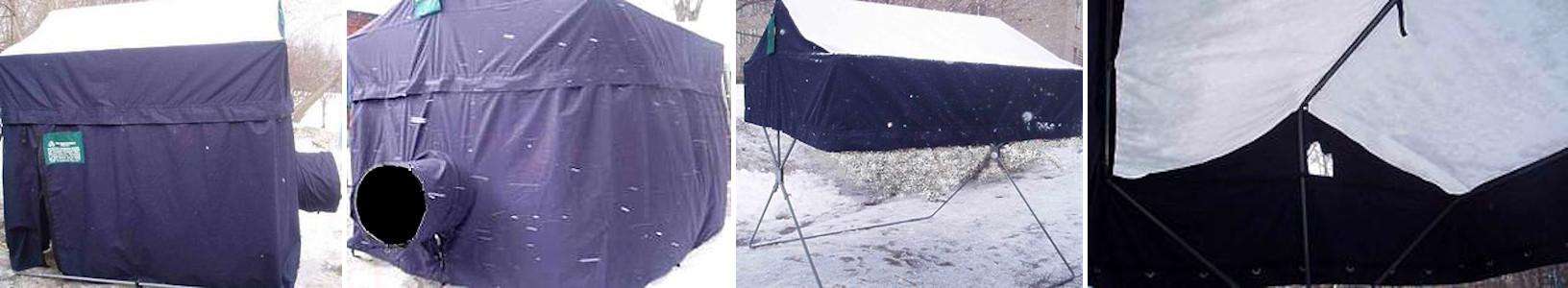

Укрытие (палатка) "Вахтовик"

Универсальная складная палатка "Вахтовик" производства ООО "ПОЛИТЕХНОЛ" предназначена для монтажа оптических муфт, ведения сварочных, изолировочных, ремонтных, диагностических работ на кабельных трассах, трубопроводах диаметром до 530 мм, а также для защиты электротехнического оборудования, запасных частей, инструмента, расходных материалов и прочих принадлежностей от атмосферных осадков и ветра.

Установка палатки "Вахтовик" в рабочее положение занимает 2 минуты. Требуется развернуть палатку и закрепить её в рабочем положении. Возможен обогрев внутреннего пространства палатки – достаточно тепловой пушки 3 кВт.

Чтобы оформить заявку на изготовление и поставку Универсальных складных палаток "Вахтовик", позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

В данной модели предусмотрена возможность снятия части бокового тента для использования палатки в качестве навеса. Верхний свод палатки "Вахтовик" выполнен из морозостойкой светопропускающей ткани, что позволяет обходиться без дополнительного освещения в светлое время суток. Сам тент палатки "Вахтовик" изготовлен из плотной огнестойкой масловодоотталкивающей ткани.

Рабочие размеры (ширина х высота х длина вдоль трубы), м: 2,2 х 2,5 х 2,5
Транспортные размеры, м: 0,3 х 0,3 х 2,0.
Вес с тентом 40 кг.
Палатка "Вахтовик" поставляется в сумке для переноса.

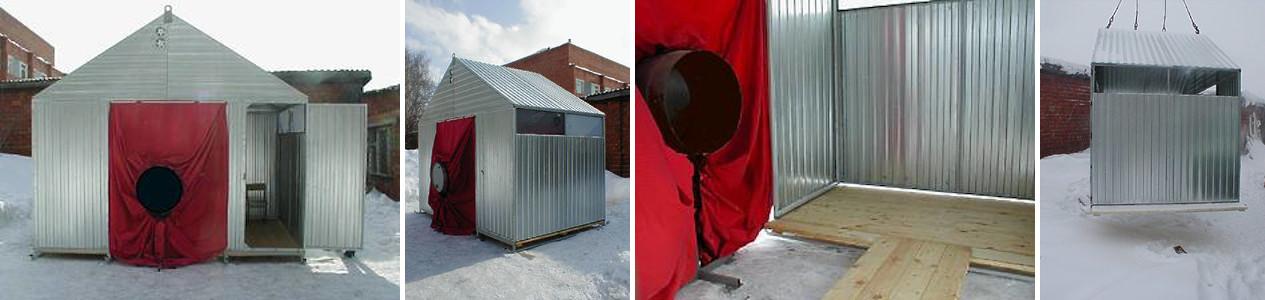

Стационарное укрытие для сварщиков "Магистраль"

Укрытие для сварщиков "Магистраль" производства ООО "ПОЛИТЕХНОЛ" позволяет вести сварочные работы в среде защитных газов, а также ремонтные и изолировочные работы при любых погодных условиях в любых климатических поясах.

Основу конструкции составляет быстроразборная пространственная рама. После сборки краном укрытие устанавливается на стык трубопровода, рукав затягивается в соответствие с диаметром трубы.

Для герметизации трубы используется рукав из огнестойкой ткани, позволяющий герметизировать трубу диаметром от 426 мм до 1420 мм. Для удобства перемещения вдоль трубы предусмотрены лыжи.

Чтобы оформить заявку на изготовление и поставку Укрытий для сварщиков "Магистраль", позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Пол выполнен в виде двух фанерных или деревянных щитов и поперечного мостика, обработанных огнебиозащитным составом, предотвращающим возгорание и гниение. Удаление сварочных газов происходит при помощи двух вытяжных вентиляторов, производительностью 200 м3/час каждый, расположенных в верхней части укрытия с каждой стороны.

Естественное освещение осуществляется через окна, выполненные из поликарбоната. Искусственное освещение обеспечивают два софита мощностью по 500 Вт каждый. Вход в палатку осуществляется через двери (2 шт.) При сборке двери устанавливаются асимметрично. Для транспортировки подъёмной техникой предусмотрены проушины. Внутри палатки устанавливается инструментальный ящик и приспособления для крепления инструмента.

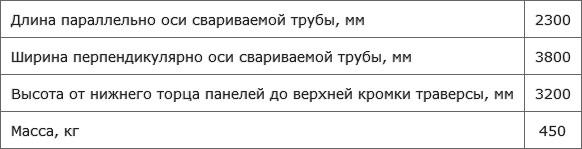

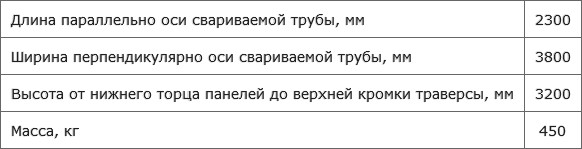

Технические данные

Длина параллельно оси свариваемой трубы, мм 2300
Ширина перпендикулярно оси свариваемой трубы, мм 3800
Высота от нижнего торца панелей до верхней кромки траверсы, мм 3200
Масса, кг 450

При необходимости, размеры могут быть изменены.

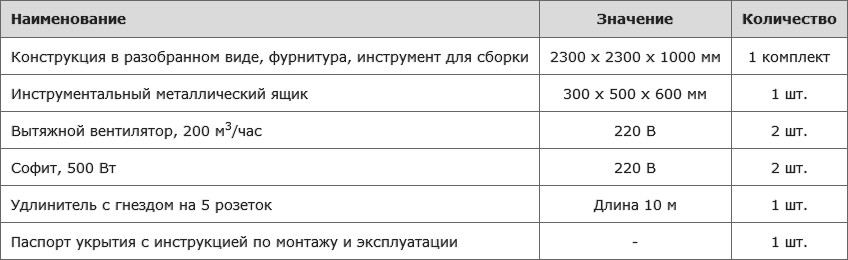

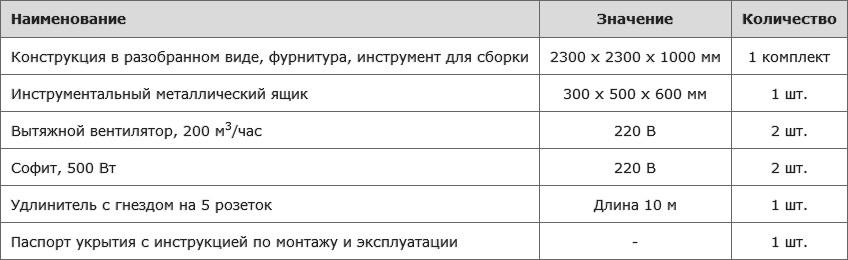

Комплектация

Наименование Значение Количество
Конструкция в разобранном виде, фурнитура, инструмент для сборки 2300 х 2300 х 1000 мм 1 комплект
Инструментальный металлический ящик 300 х 500 х 600 мм 1 шт.
Вытяжной вентилятор, 200 м3/час 220 В 2 шт.
Софит, 500 Вт 220 В 2 шт.
Удлинитель с гнездом на 5 розеток Длина 10 м 1 шт.
Паспорт укрытия с инструкцией по монтажу и эксплуатации - 1 шт.

Укрытие "Магистраль" может быть изготовлено в утеплённом варианте "Зима". Возможна комплектация тепловыми пушками различной мощности
