Подогреватели стыков труб (ПСТ)

ТУ 102.215-79
  • ПСТ
  • Подогреватель стыков труб ПСТ
  • Подогреватель стыков труб ПСТ

Подогреватели стыков труб ПСТ (кольцевые горелки) предназначены для предварительного подогрева неповоротных стыков труб диаметром от 108 до 1420 мм перед их сваркой на трассе строительства трубопроводов при температуре окружающего воздуха от минус 40°С. Подогреватели стыков труб ПСТ изготовляются по ТУ 102.215-79.

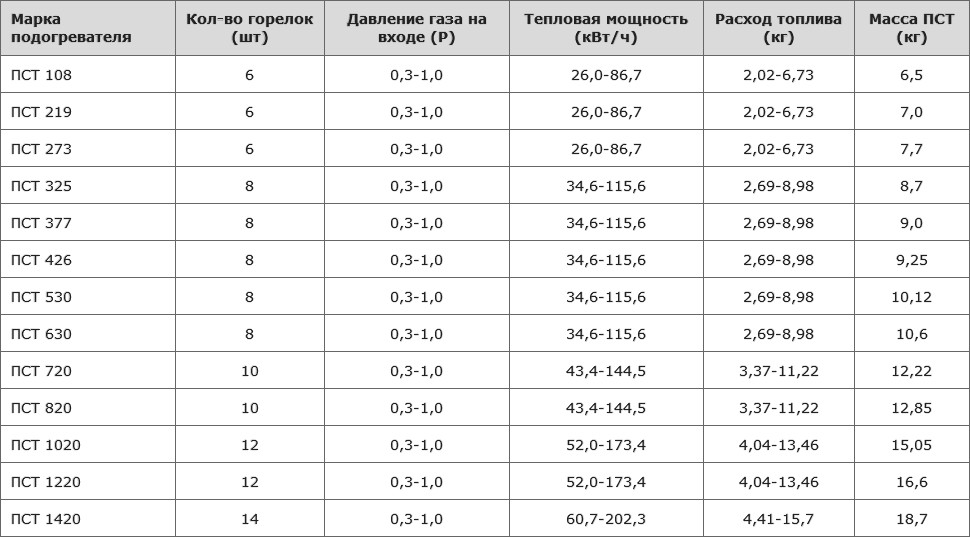

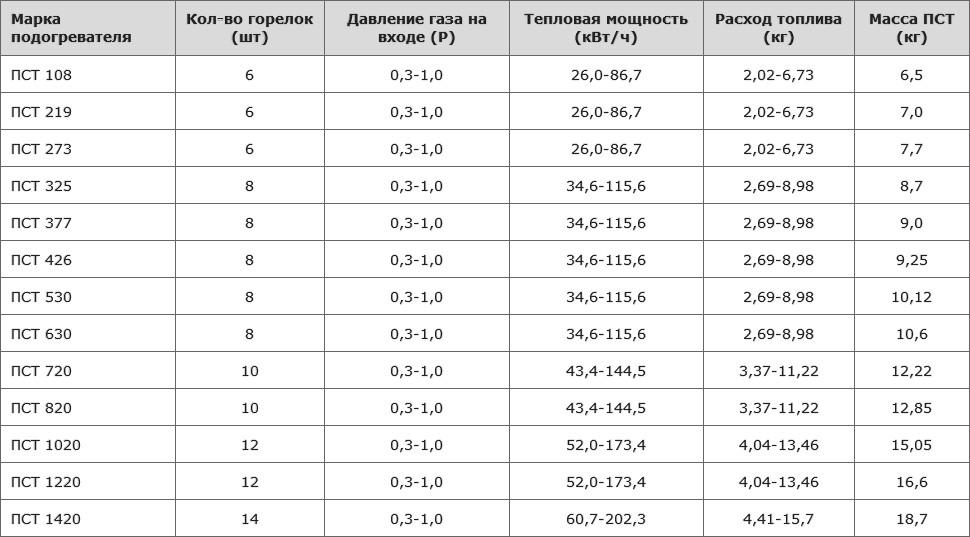

Технические характеристики подогревателей стыков труб

Марка подогревателя Кол-во горелок (шт) Давление газа на входе (Р) Тепловая мощность (кВт/ч) Расход топлива (кг) Масса ПСТ (кг)
ПСТ 108 6 0,3-1,0 26,0-86,7 2,02-6,73 6,5
ПСТ 219 6 0,3-1,0 26,0-86,7 2,02-6,73 7,0
ПСТ 273 6 0,3-1,0 26,0-86,7 2,02-6,73 7,7
ПСТ 325 8 0,3-1,0 34,6-115,6 2,69-8,98 8,7
ПСТ 377 8 0,3-1,0 34,6-115,6 2,69-8,98 9,0
ПСТ 426 8 0,3-1,0 34,6-115,6 2,69-8,98 9,25
ПСТ 530 8 0,3-1,0 34,6-115,6 2,69-8,98 10,12
ПСТ 630 8 0,3-1,0 34,6-115,6 2,69-8,98 10,6
ПСТ 720 10 0,3-1,0 43,4-144,5 3,37-11,22 12,22
ПСТ 820 10 0,3-1,0 43,4-144,5 3,37-11,22 12,85
ПСТ 1020 12 0,3-1,0 52,0-173,4 4,04-13,46 15,05
ПСТ 1220 12 0,3-1,0 52,0-173,4 4,04-13,46 16,6
ПСТ 1420 14 0,3-1,0 60,7-202,3 4,41-15,7 18,7

Также мы предлагаем подогреватели стыков для труб других диаметров: ПСТ-114, ПСТ-159, ПСТ-1067, ПСТ-1720.

Общие характеристики подогревателей стыков труб

Вид энергоносителя баллонный газ (технический пропан)
Способ нагрева огневой, открытым пламенем
Температура стыков, °С 150÷200 , max 350
Тип резервуара РС-1600


Состав и принцип работы подогревателей стыков труб ПСТ

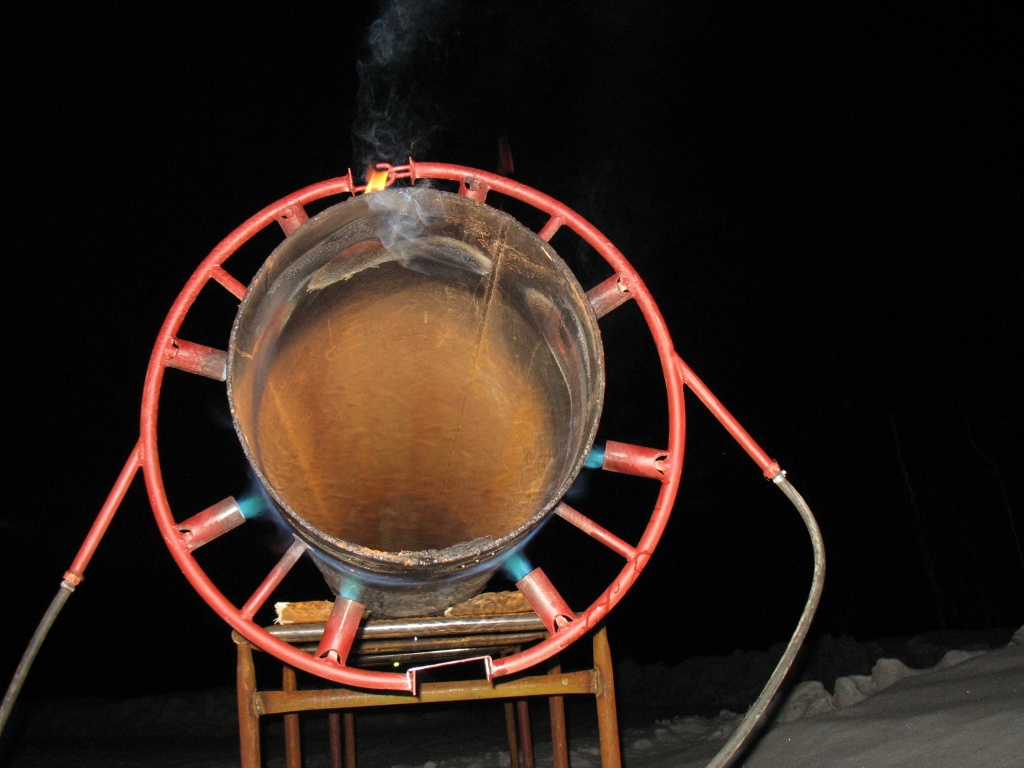

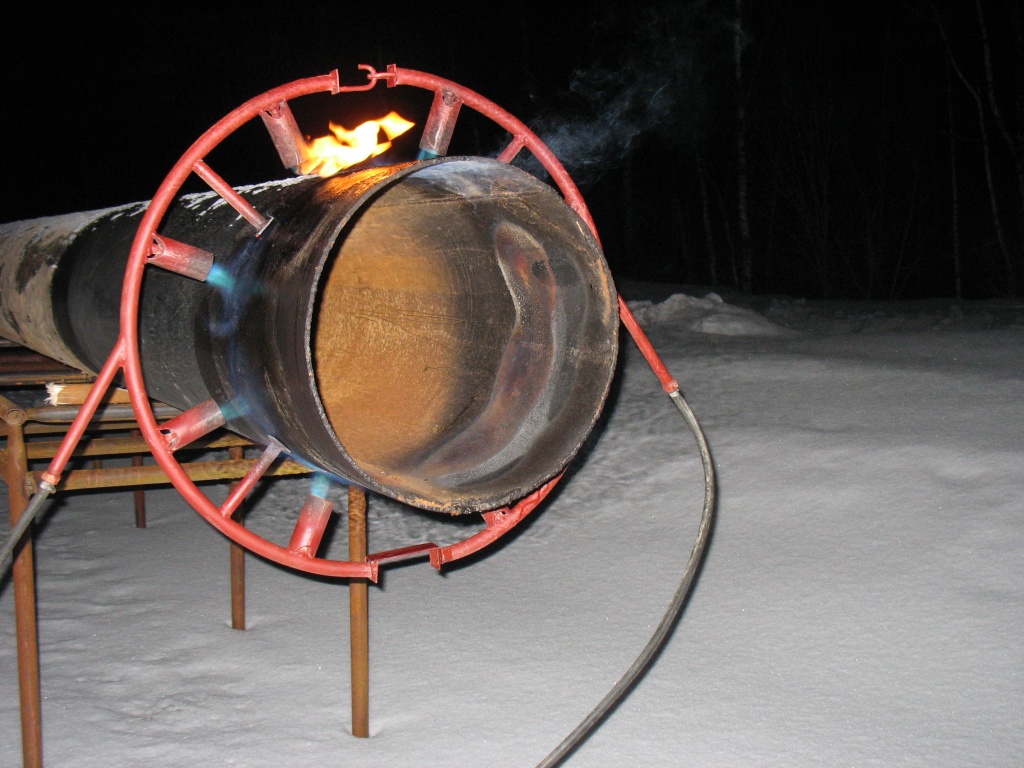

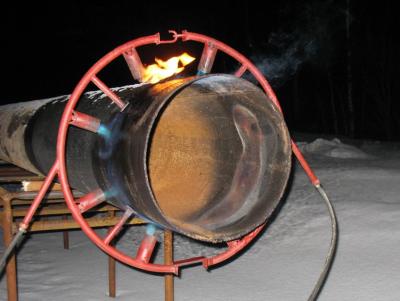

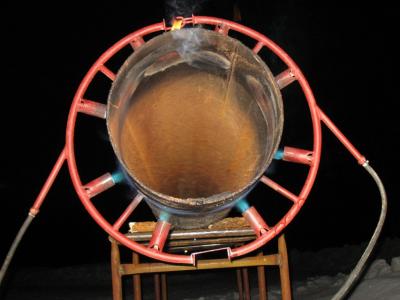

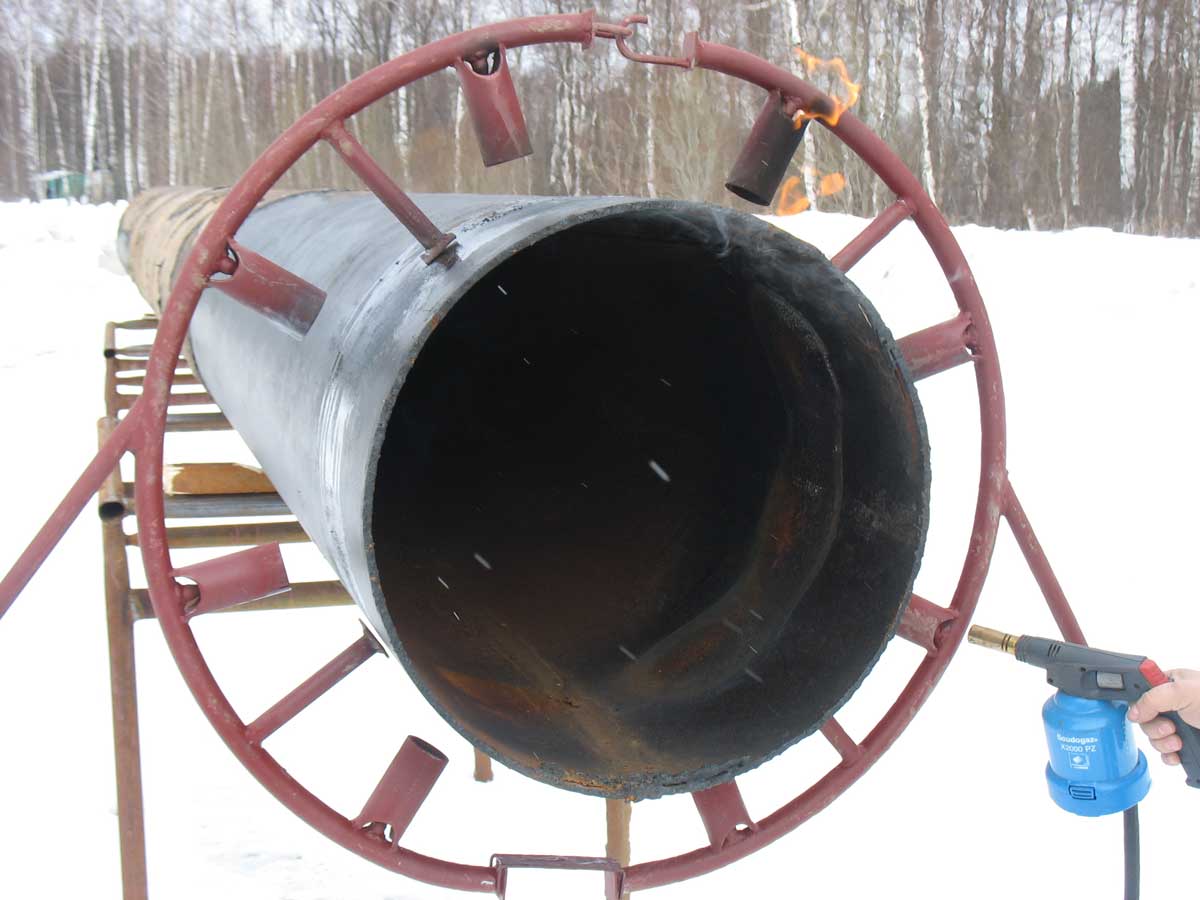

Подогреватель стыков труб ПСТ состоит из двух полуколец труб (1), соединяемых между собой замками (2). Для удобства монтажа и эксплуатации в конструкции предусмотрены ручки (3), по две на каждую половину. Оптимальное рсстояние от горелок ПСТ до трубопровода обеспечивается опорными пятами (4). В ПСТ имеются два мунштука (5) для подключения газоподающего шланга. Диаметр может быть 9 и 12 мм (согласуется с Заказчиком). Газ проходит по трубам и выходит через горелки (6), поджиг осуществляется за счет внешнего источника огня.
