Подвески троллейные (ТПП, ТПМ). Катки для троллейных подвесок

Подвески ТПП, ТПП-М, ТПМ, ТПМ-М. Полиуретановые катки

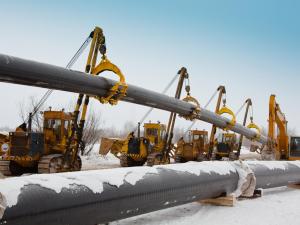

  • Троллейные подвески ТПП, ТПМ
  • Троллейные подвески ТПП, ТПМ
  • Троллейные подвески ТПП, ТПМ

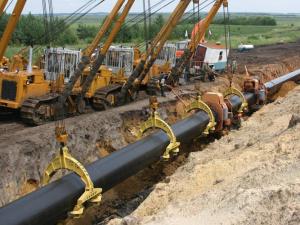

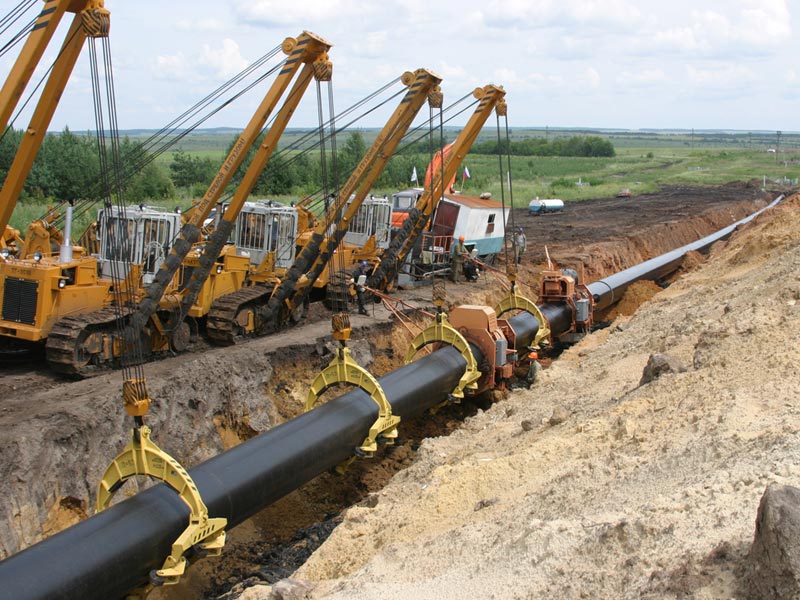

  • Троллейные подвески ТПП, ТПМ. Укладка трубопровода

Троллейные подвески типа ТПП, ТПМ предназначены для подъема и удержания изолированного и не изолированного трубопровода трубоукладчиками на требуемой высоте при укладке трубопроводов в траншею, а также для перемещения трубопровода в горизонтальной плоскости путем изменения вылета стрелы трубоукладчика на строительстве магистральных трубопроводов при температуре окружающего воздуха от минус 40 до +40˚С.

Троллейные подвески изготавливаются в двух вариантах исполнения:

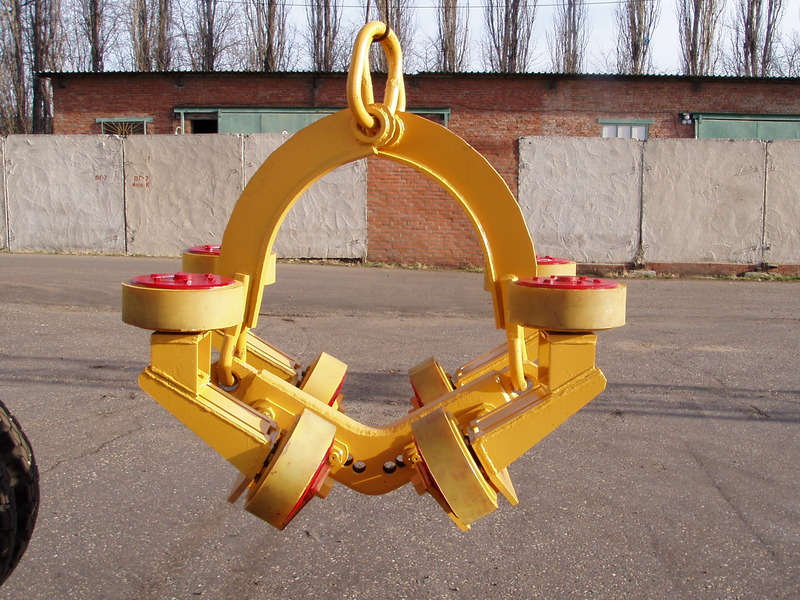

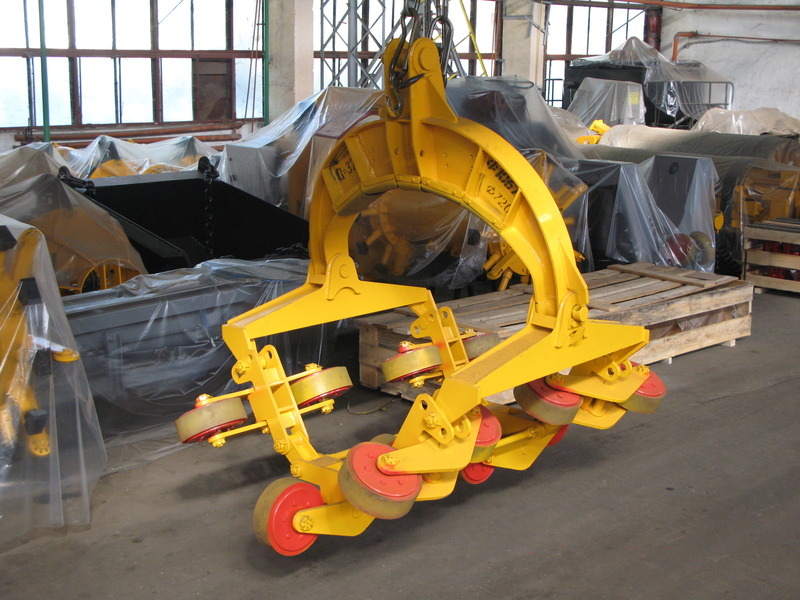

Троллейные подвески типа ТПП с катками с полиуретановым покрытием (на фото справа) – для изолированного трубопровода;

Троллейные подвески типа ТПМ с металлическими катками – для неизолированного трубопровода.

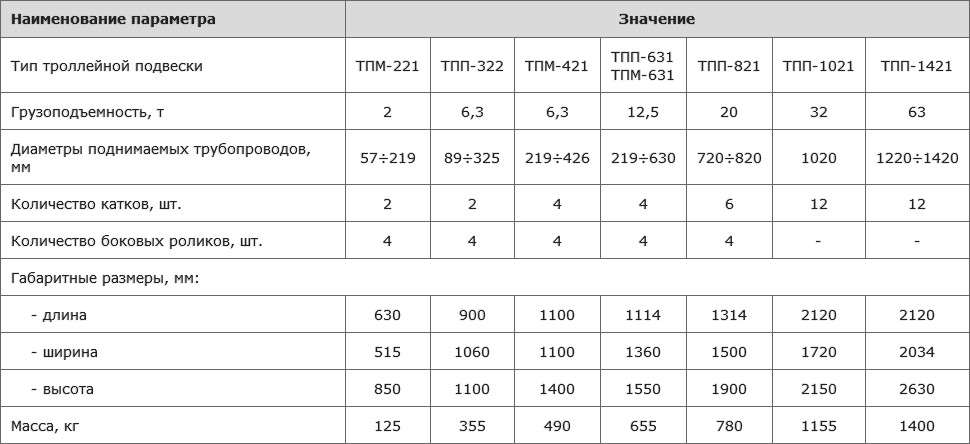

Технические характеристики троллейных подвесок типов ТПП и ТПМ

Наименование параметра Значение

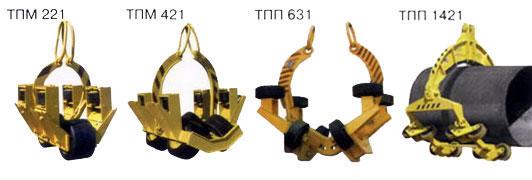

Тип троллейной подвески ТПМ-221 ТПП-322 ТПМ-421 ТПП-631
ТПМ-631
ТПП-821 ТПП-1021 ТПП-1421
Грузоподъемность, т 2 6,3 6,3 12,5 20 32 63
Диаметры поднимаемых трубопроводов, мм 57÷219 89÷325 219÷426 219÷630 720÷820 1020 1220÷1420
Количество катков, шт. 2 2 4 4 6 12 12
Количество боковых роликов, шт. 4 4 4 4 4 - -
Габаритные размеры, мм:
- длина 630 900 1100 1114 1314 2120 2120
- ширина 515 1060 1100 1360 1500 1720 2034
- высота 850 1100 1400 1550 1900 2150 2630
Масса, кг 125 355 490 655 780 1155 1400

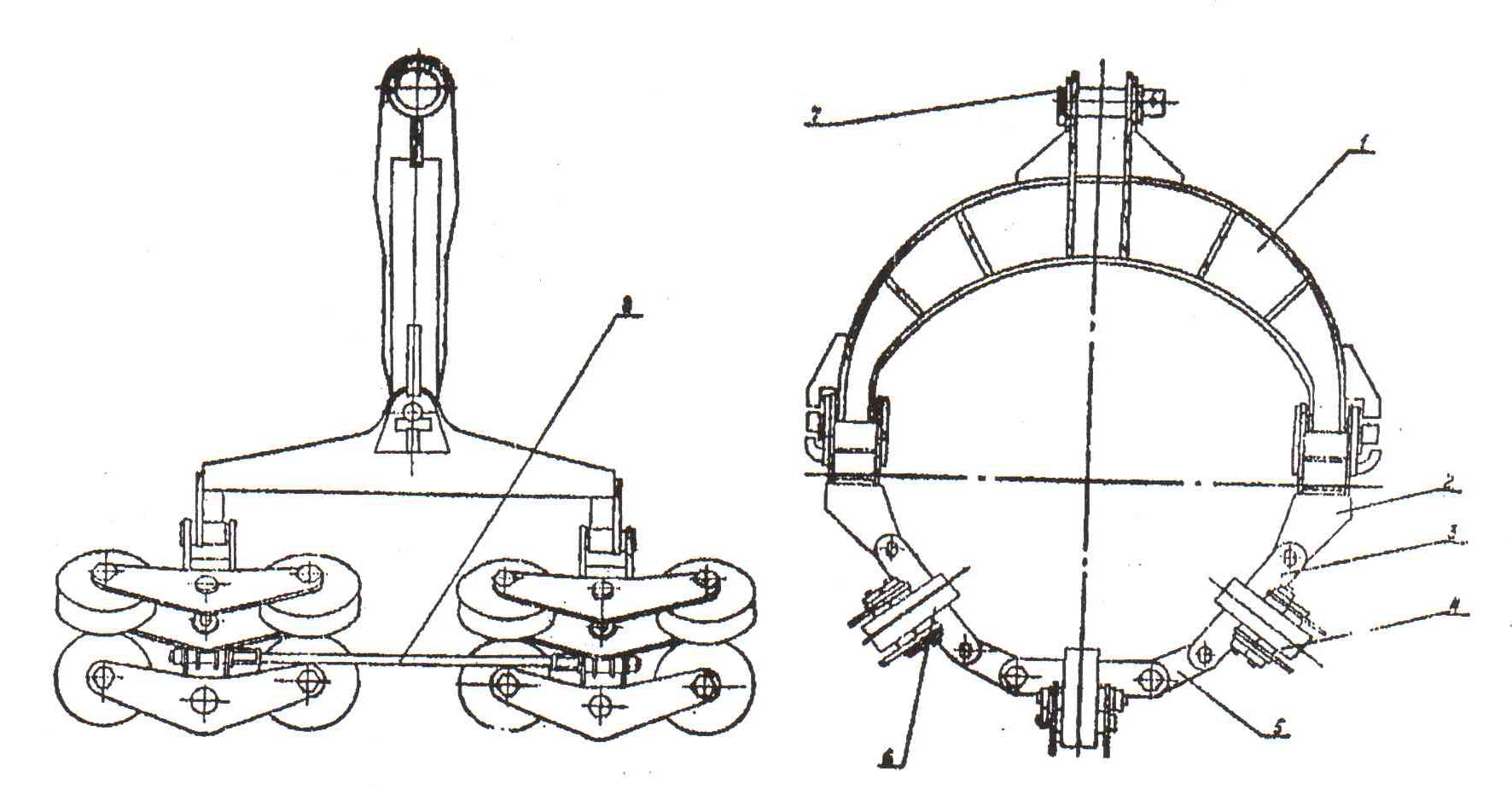

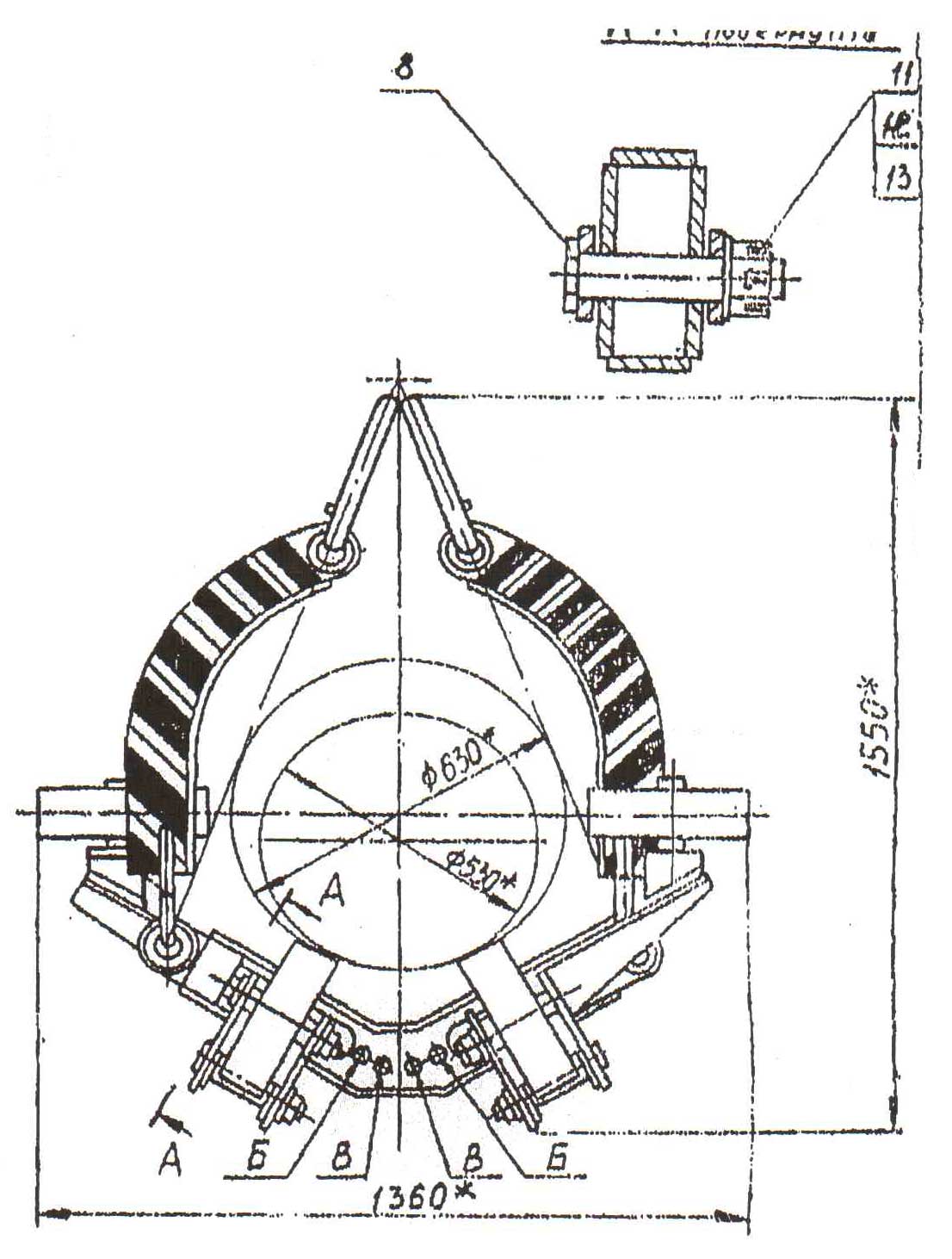

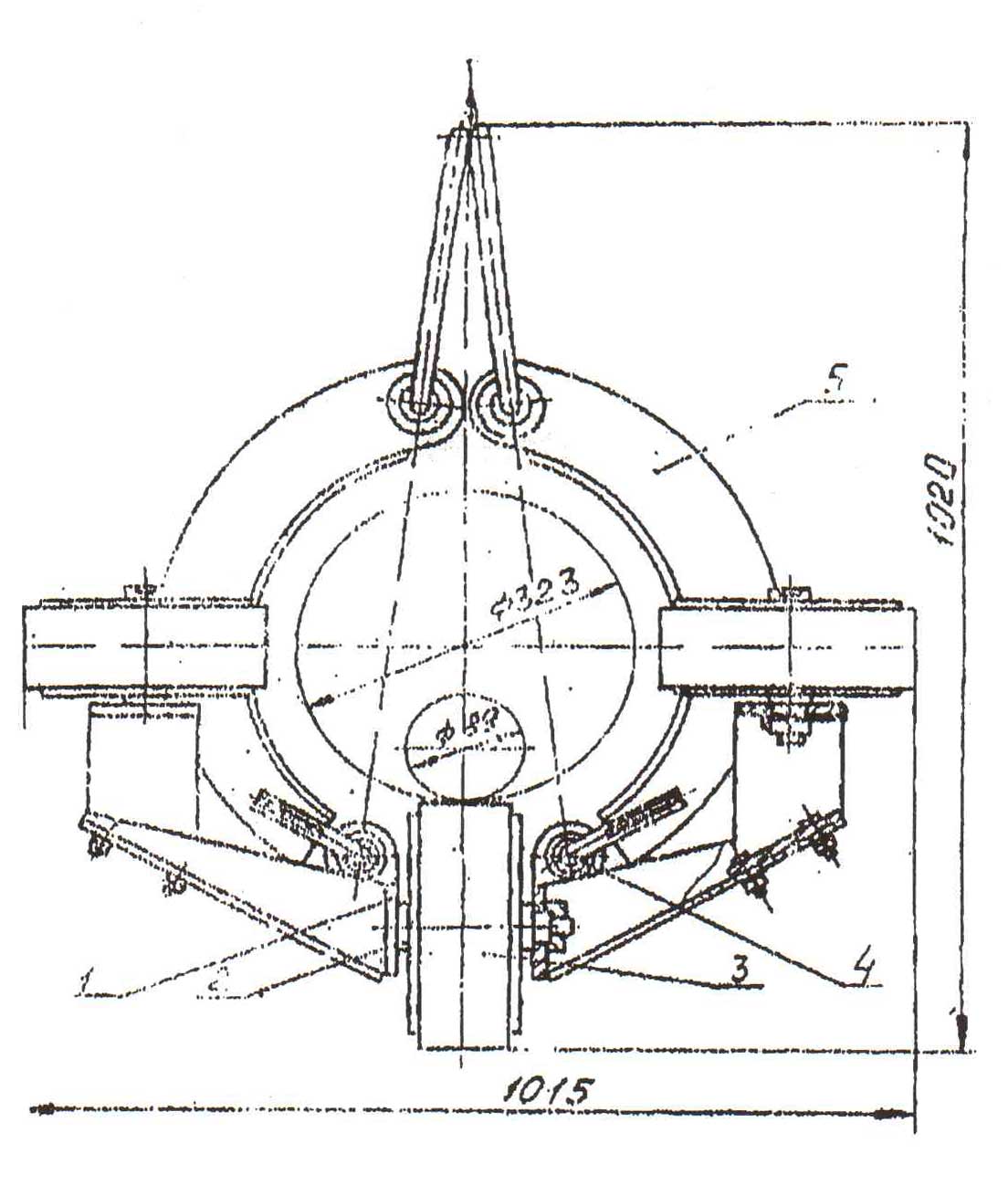

Подвески троллейные ТПП-322 Подвески троллейные ТПП-631
ТПП-322 ТПП-631

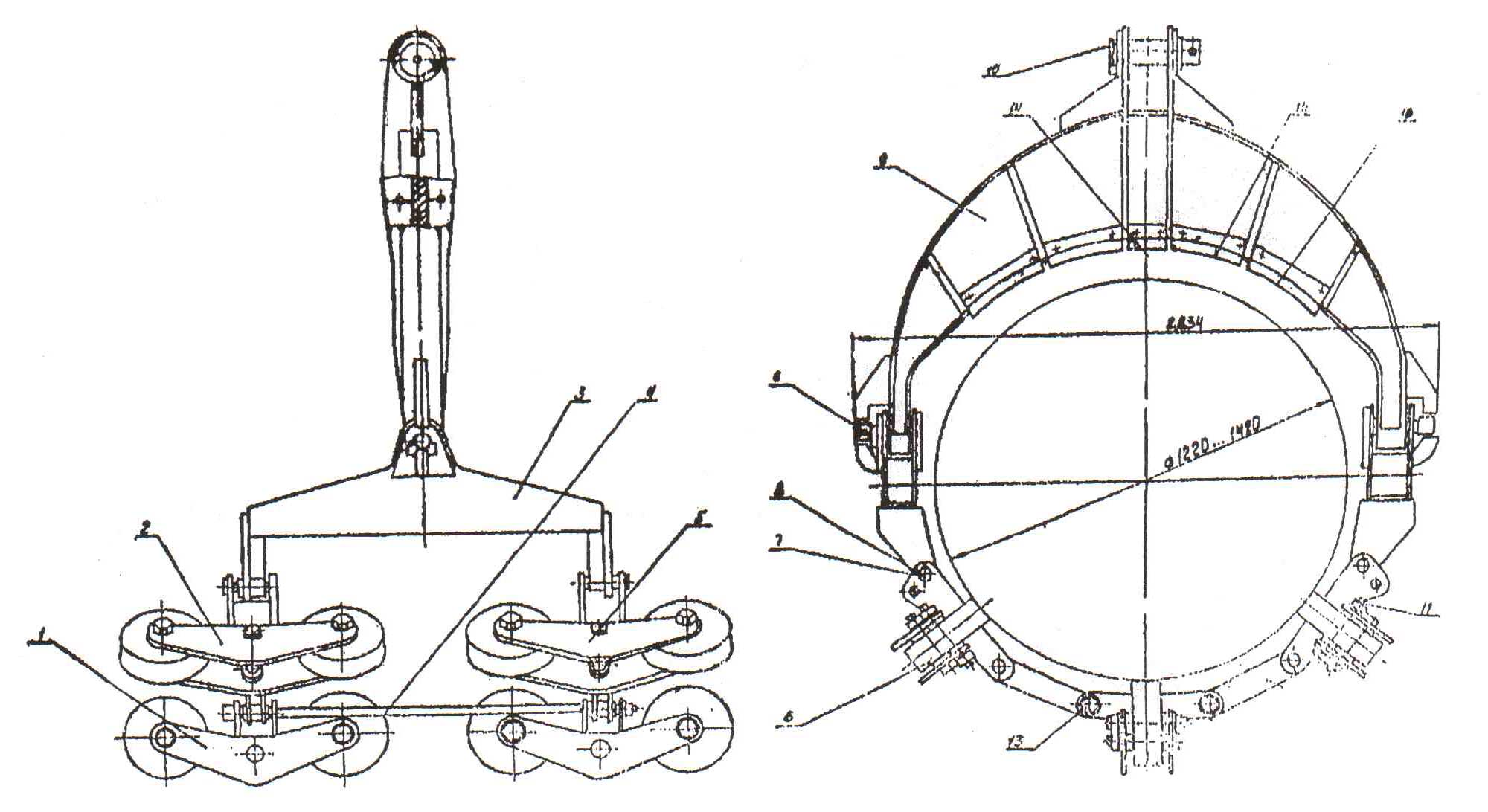

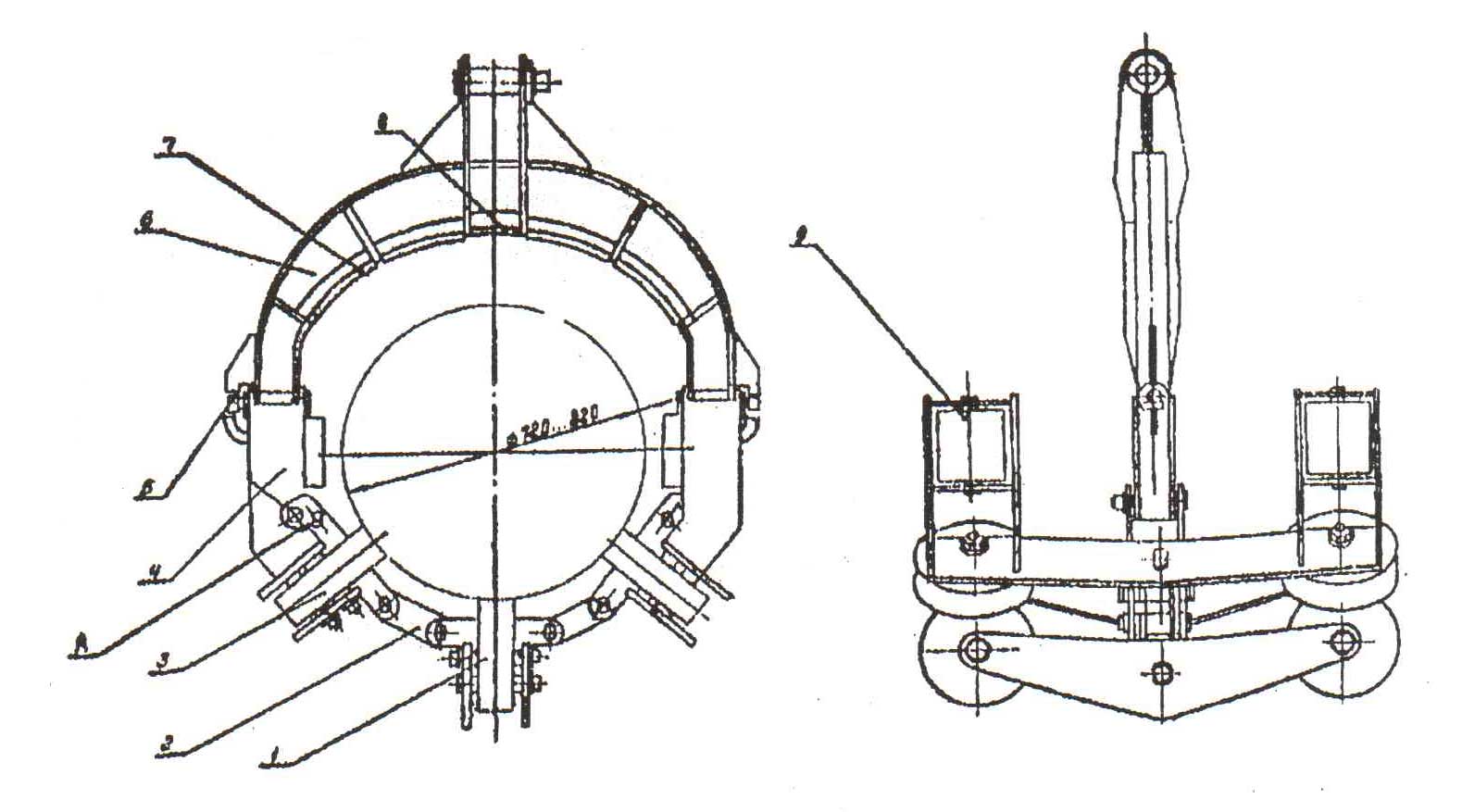

Подвески троллейные ТПП-821 Подвески троллейные ТПП-1021  Подвески троллейные ТПП-1421
ТПП-821 ТПП-1021 ТПП-1421
