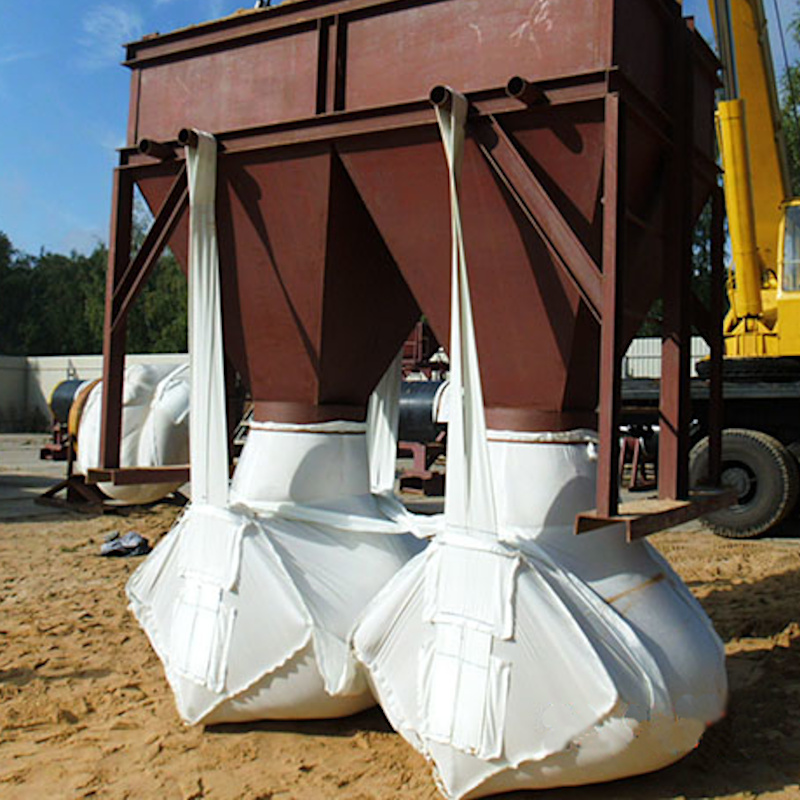

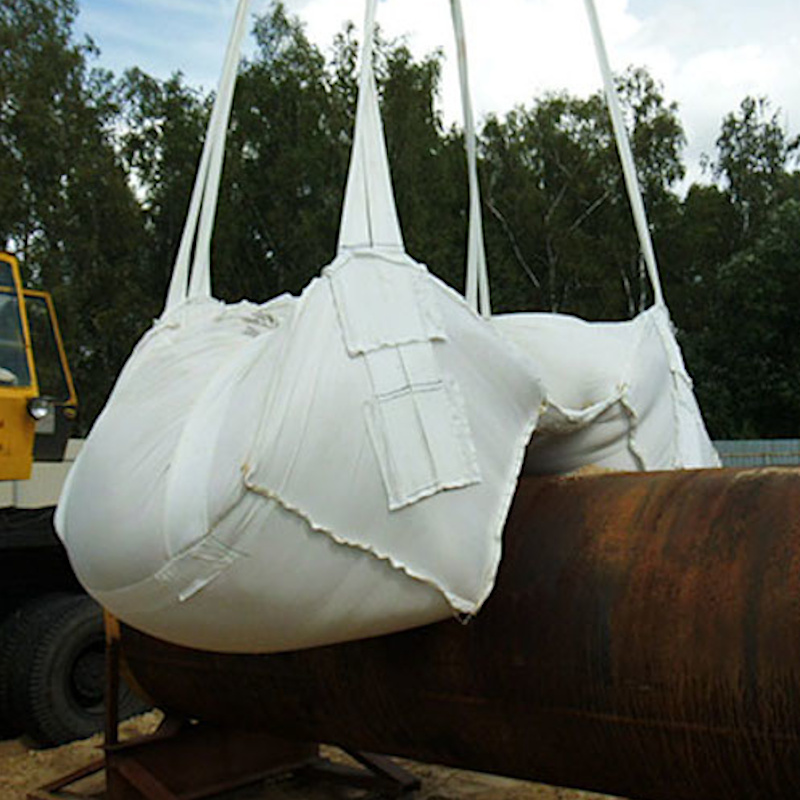

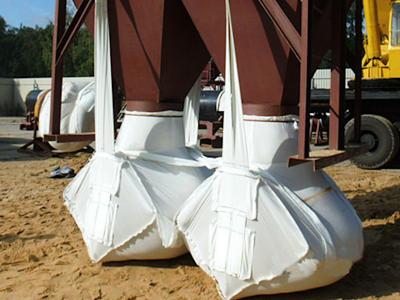

  • Полимерконтейнер ПТБК. Заполнение

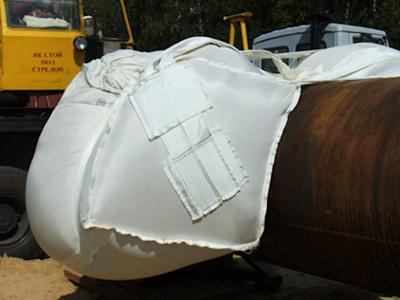

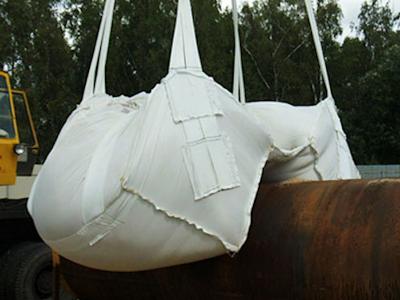

  • Полимерконтейнер ПТБК. Монтаж

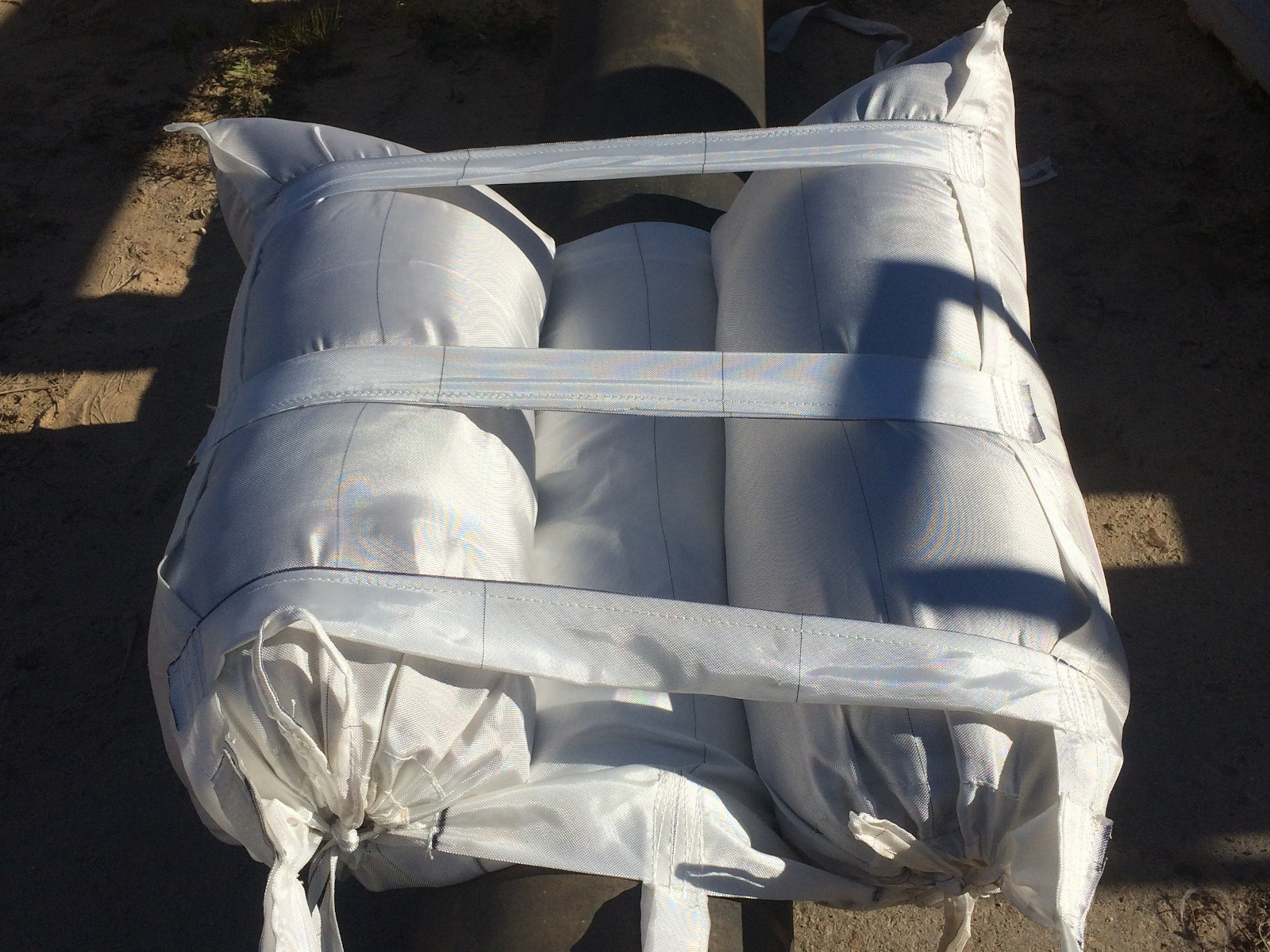

  • Полимерконтейнер ПТБК. На трубопроводе

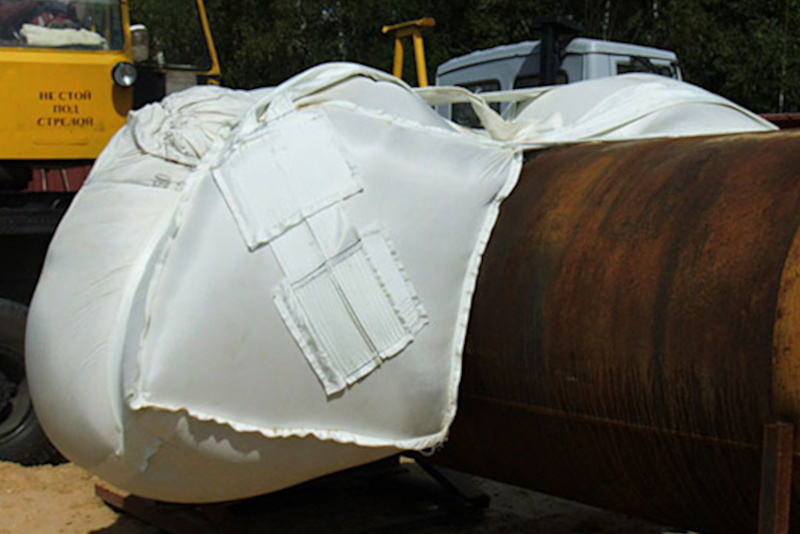

  • Полимерконтейнер ПТБК. На трубопроводе

Полимерконтейнер текстильный бескаркасный ПТБК, ПТБК-ГС, ПТБК-М производства ООО "ПОЛИТЕХНОЛ" предназначен для балластировки трубопроводов диаметром от 50 мм до 1620 мм включительно при строительстве, реконструкции и производстве капитального ремонта линейной части трубопроводов. ПТБК применяется на магистральных, промысловых трубопроводах и газораспределительных системах из стальных, металлопластиковых, полиэтиленовых и теплоизолированных труб, прокладываемых подземно и подводно в различных грунтовых условиях, в т.ч. в обводненной и заболоченной местности, на переходах через болота всех типов, на малых водных преградах, в обводненных минеральных грунтах, в толще вечномерзлых грунтов, в торфяном слое при различной мощности торфяной залежи, на участках трубопроводов, транспортирующих газообразные и жидкие продукты. На малых водных преградах на русловых и пойменных участках балластировку с применением ПТБК проводят с бермы траншеи или плавсредств.

Полимерконтейнеры ПТБК, ПТБК-ГС, ПТБК-М устанавливаются на магистральные трубопроводы в полнопрофильные траншеи. Режим эксплуатации полимерконтейнеров – при температуре окружающего воздуха от минус 60°С до плюс 40°С. Климатическое исполнение и категория УХЛ1 по ГОСТ 15150.

Чтобы оформить заявку на изготовление и поставку Полимерконтейнеров текстильных бескаркасных ПТБК, ПТБК-ГС или ПТБК-М, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Пример обозначения изделия при заказе для трубопровода диаметром 1420 мм:

ПТБК-1400 ТУ 4834-004-89632342-2010,

где:

ПТБК – полимерконтейнер текстильный бескаркасный;
1400 – размер балластируемого трубопровода диаметром, в мм;
ТУ 4834-004-89632342-2010 – номер ТУ.

При балластировке теплоизолированных трубопроводов диаметром 1420 мм следует использовать ПТБК-1600. При меньших диаметрах теплоизолированного трубопровода для их балластировки целесообразно использовать ПТБК, предназначенные для трубопровода большего диаметра (например, для балластировки теплоизолированного трубопровода диаметром 1020 мм следует использовать ПТБК-1200).

Технические характеристики ПТБК, ТУ 4834-004-89632342-2010

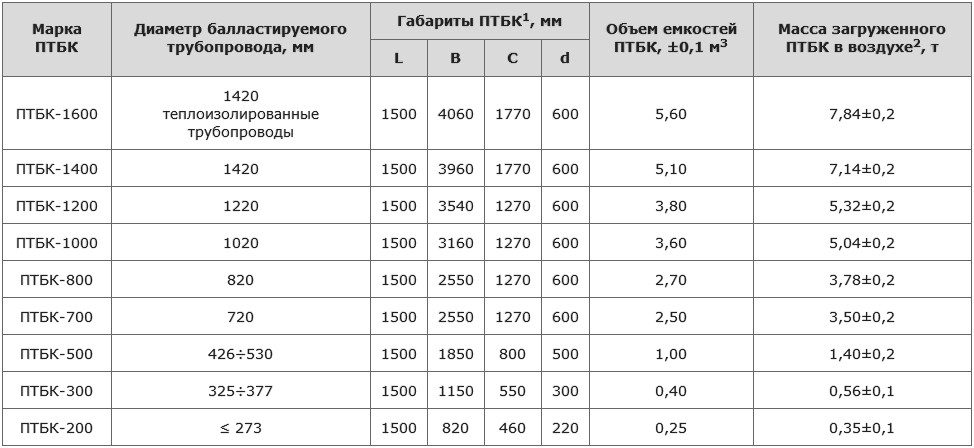

Марка ПТБК Диаметр балластируемого трубопровода, мм Габариты ПТБК1, мм Объем емкостей ПТБК, ±0,1 м3 Масса загруженного ПТБК в воздухе2, т
L B C d
ПТБК-1600 1420
теплоизолированные трубопроводы
1500 4060 1770 600 5,60 7,84±0,2
ПТБК-1400 1420 1500 3960 1770 600 5,10 7,14±0,2
ПТБК-1200 1220 1500 3540 1270 600 3,80 5,32±0,2
ПТБК-1000 1020 1500 3160 1270 600 3,60 5,04±0,2
ПТБК-800 820 1500 2550 1270 600 2,70 3,78±0,2
ПТБК-700 720 1500 2550 1270 600 2,50 3,50±0,2
ПТБК-500 426÷530 1500 1850 800 500 1,00 1,40±0,2
ПТБК-300 325÷377 1500 1150 550 300 0,40 0,56±0,1
ПТБК-200 ≤ 273 1500 820 460 220 0,25 0,35±0,1

Примечания:

1. Размеры для справок (смотрите рис 1, 2).
2. Плотность грунта 1,4 т/м3. При проектировании величина балластирующей способности ПТБК должна быть уточнена в зависимости от характеристик конкретно используемого грунта засыпки ПТБК.
3. Основные параметры ПТБК определены исходя из установки его в полнопрофильную траншею шириной по дну, равной 2,2 диаметра балластируемого трубопровода и с заложением откосов не менее 1:0,5 в соответствии со СНиП III-42.

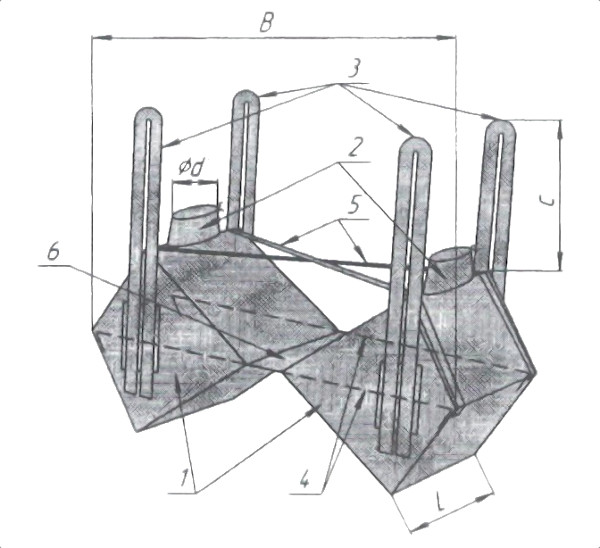

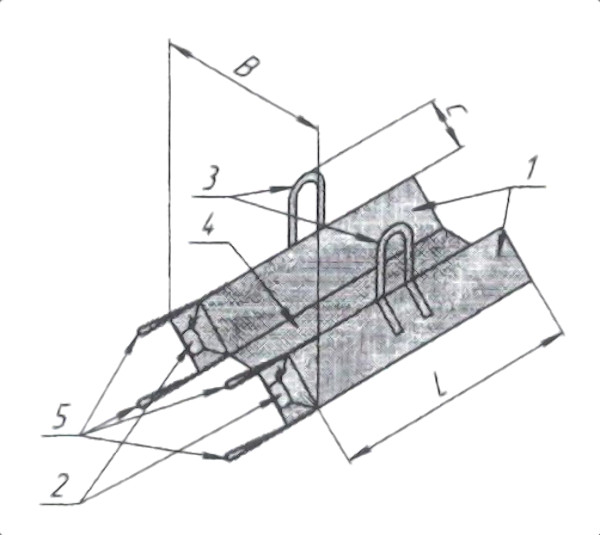

  • Рис. 1. ПТБК-700, ПТБК-800, ПТБК-1000,
    ПТБК-1200, ПТБК-1400, ПТБК-1600
    1 - ёмкости; 2 - горловины; 3 - грузовые элементы; 4 - силовые пояса; 5 - верхние силовые ленты; 6 - полотнище
  • Рис. 2. ПТБК-200, ПТБК-300, ПТБК-500
    1 - ёмкости; 2 - горловины; 3 - грузовые элементы; 4 - полотнище; 5 - ручки подвешивания

Конструкция полимерконтейнеров текстильных бескаркасных типа ПТБК-700, ПТБК-800, ПТБК-1000, ПТБК-1200, ПТБК-1400, ПТБК-1600 (рис.1) представляет собой две ёмкости (поз.1). Ёмкости соединены между собой мягкой связью в виде полотнища (поз.6) двумя внутренними силовыми поясами (поз.4), двумя верхними силовыми лентами (поз.5), расположенными крестообразно. В верхней части каждая ёмкость оснащена вшитой в неё горловиной (поз.2) с тесьмой, предназначенной для заполнения ёмкости грунтом. Каждая ёмкость снабжена симметрично расположенными грузовыми элементами (поз.3), вшитыми в боковины ёмкости и предназначенными для монтажа ПТБК на трубопровод.

Конструкция полимерконтейнеров текстильных бескаркасных типа ПТБК-200, ПТБК-300, ПТБК-500 (рис.2) представляет собой две ёмкости (поз.1). Ёмкости соединены между собой мягкой связью в виде полотнища (поз.4). В боковой части каждая ёмкость оснащена горловиной (поз.2) с тесьмой и ручками подвешивания (поз.5), предназначенными для заполнения ёмкости грунтом. Каждая ёмкость снабжена симметрично расположенными грузовыми элементами (поз.3), предназначенными для монтажа ПТБК на трубопровод.

Полимерконтейнер текстильный бескаркасный типа ПТБК-ГС
для газораспределительных систем, ТУ 4834-021-89632342-2013 с изм. 1

Наименование Диаметр трубопровода, мм Внешний вид
ПТБК-ГС-90 50 ÷ 90 ПТБК-ГС
ПТБК-ГС-130 90 ÷ 130
ПТБК-ГС-160 130 ÷ 160
ПТБК-ГС-225 160 ÷ 225
ПТБК-ГС-315 225 ÷ 315

Полимерконтейнер текстильный бескаркасного типа модернизированный
ПТБК-М, ТУ 28.99.39.190-070-89632342-2017

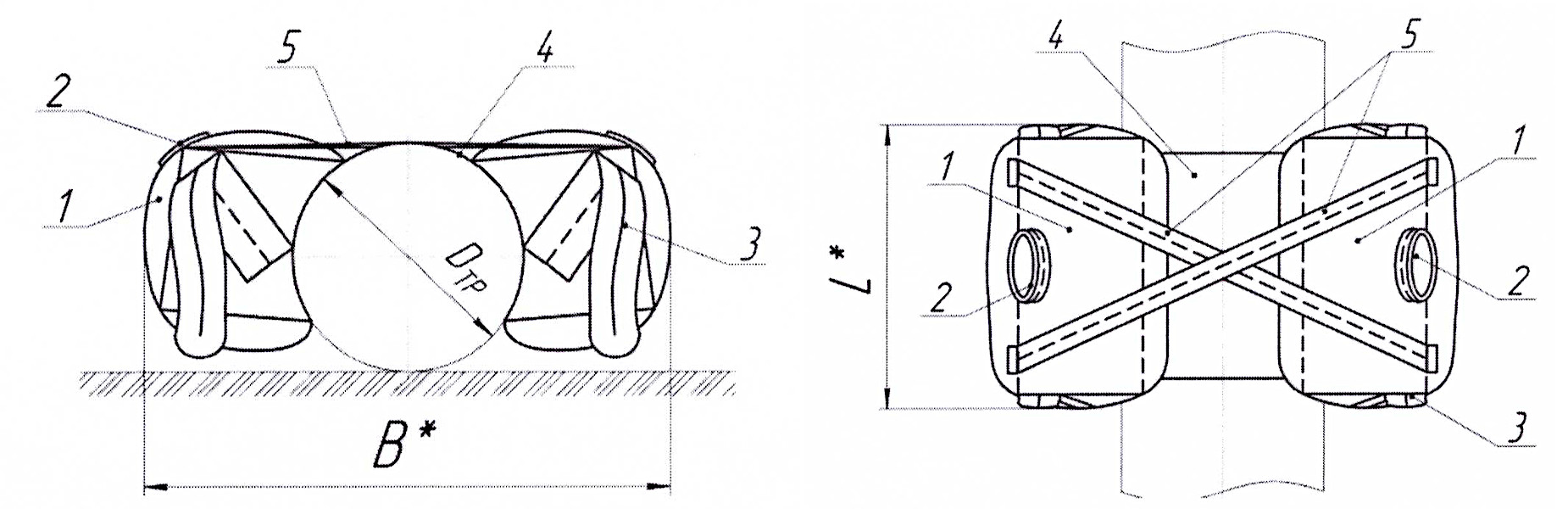

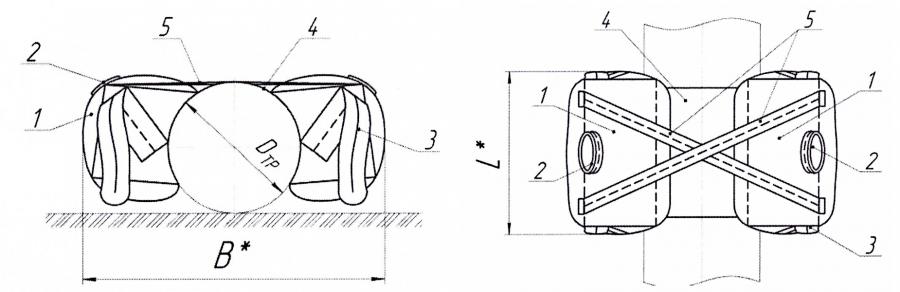

Рис. 3а. ПТБК-М-720, ПТБК-М-820, ПТБК-М-1020, ПТБК-М-1220, ПТБК-М-1420, ПТБК-М-1620
1 - ёмкости; 2 - горловины; 3 - грузовые элементы; 4 - полотнище; 5 - силовые ленты

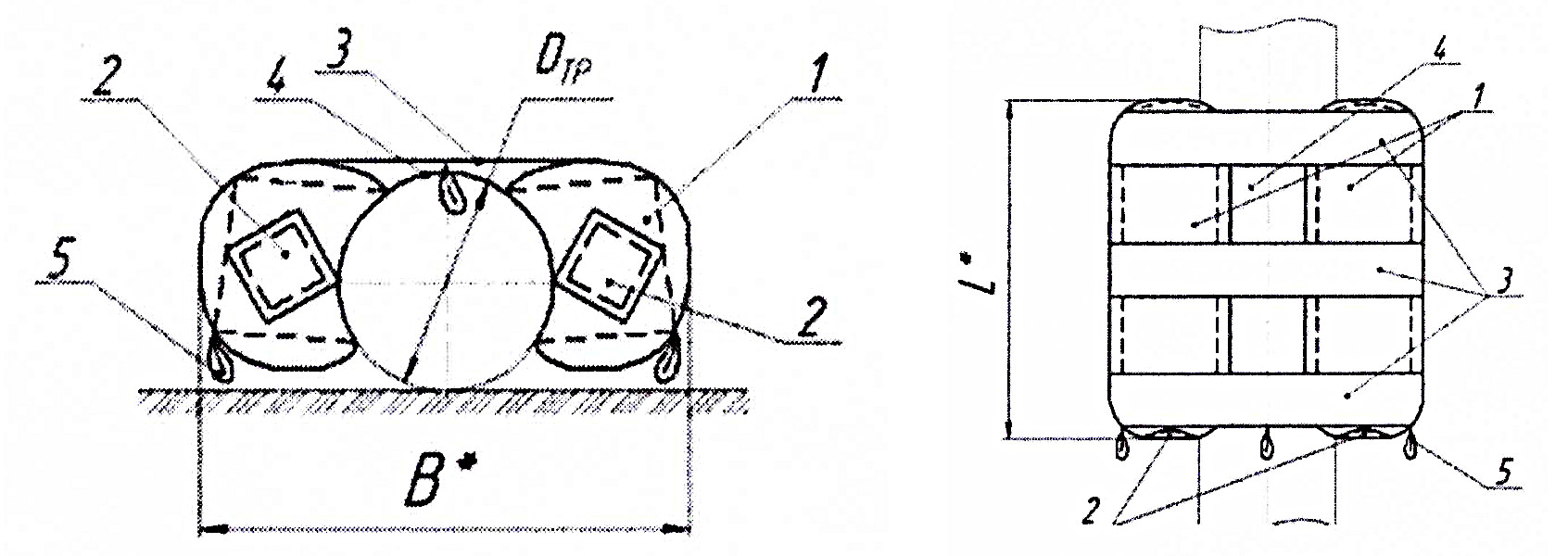

Рис. 3б. ПТБК-М-90, ПТБК-М-125, ПТБК-М-160, ПТБК-М-225, ПТБК-М-315, ПТБК-М-400, ПТБК-М-500, ПТБК-М-630
1 - ёмкости; 2 - горловины; 3 - грузовые элементы; 4 - полотнище; 5 - загрузочные ручки

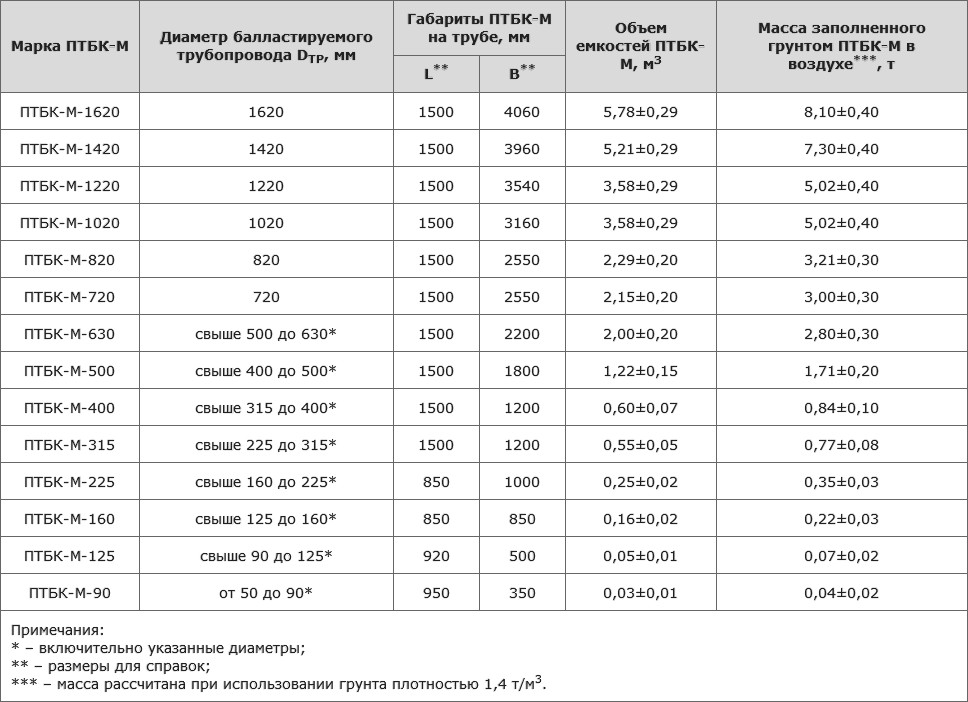

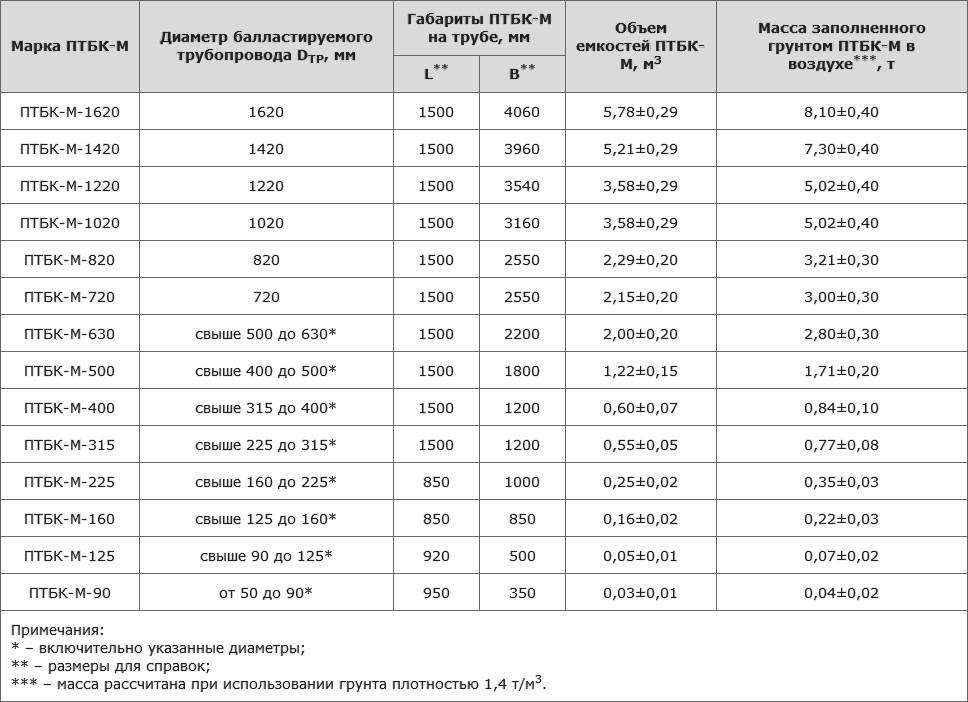

Марка ПТБК-М Диаметр балластируемого трубопровода DТР, мм Габариты ПТБК-М на трубе, мм Объем емкостей ПТБК-М, м3 Масса заполненного грунтом ПТБК-М в воздухе***, т
L** B**
ПТБК-М-1620 1620 1500 4060 5,78±0,29 8,10±0,40
ПТБК-М-1420 1420 1500 3960 5,21±0,29 7,30±0,40
ПТБК-М-1220 1220 1500 3540 3,58±0,29 5,02±0,40
ПТБК-М-1020 1020 1500 3160 3,58±0,29 5,02±0,40
ПТБК-М-820 820 1500 2550 2,29±0,20 3,21±0,30
ПТБК-М-720 720 1500 2550 2,15±0,20 3,00±0,30
ПТБК-М-630 свыше 500 до 630* 1500 2200 2,00±0,20 2,80±0,30
ПТБК-М-500 свыше 400 до 500* 1500 1800 1,22±0,15 1,71±0,20
ПТБК-М-400 свыше 315 до 400* 1500 1200 0,60±0,07 0,84±0,10
ПТБК-М-315 свыше 225 до 315* 1500 1200 0,55±0,05 0,77±0,08
ПТБК-М-225 свыше 160 до 225* 850 1000 0,25±0,02 0,35±0,03
ПТБК-М-160 свыше 125 до 160* 850 850 0,16±0,02 0,22±0,03
ПТБК-М-125 свыше 90 до 125* 920 500 0,05±0,01 0,07±0,02
ПТБК-М-90 от 50 до 90* 950 350 0,03±0,01 0,04±0,02
Примечания:
* – включительно указанные диаметры;
** – размеры для справок;
*** – масса рассчитана при использовании грунта плотностью 1,4 т/м3.

В комплект поставки ПТБК входят:

  • ПТБК – 1 шт.
  • Сопроводительная техническая документация:
    - сертификат качества (паспорт) – 1 шт. (на партию продукции);
    - руководство по эксплуатации – 1 шт. (на партию продукции).

Применяемые в ПТБК технические ткани:

  • экологически безвредны;
  • не выделяют в окружающую среду (при температуре от минус 60°С до плюс 40°С, а также под действием солнечного света) токсичных веществ и не оказывают вредного влияния на организм человека;
  • морозостойки и биостойки, обеспечивают надёжность работы конструкции в широком интервале рабочих температур, нерастворимы в воде, грунтовых средах и органических растворителях.

ТУ 4834-004-89632342-2010  ТУ 4834-021-89632342-2013 с изм.1

Полимерконтейнер текстильный бескаркасный ПТБК. ТУ 4834-004-89632342-2010
Полимерконтейнер текстильный бескаркасный ПТБК-ГС. ТУ 4834-021-89632342-2013 с изм.1
