Полимерконтейнерное балластирующее устройство (ПКБУ-МК)

ТУ 4834-121-31323949-2004, ТУ 48 34-009-17179339-2005, ГОСТ Р 58257-2018, ВСН-39-1.9-003-98, ОТТ-75.180.00-КТН-045-11

Полимерконтейнерное балластирующее устройство ПКБУ-МК производства ООО "ПОЛИТЕХНОЛ" предназначено для балластировки трубопроводов диаметрами до 1420 мм включительно, сооружаемых, реконструируемых и ремонтируемых в сложных условиях обводненной и заболоченной местности.

Полимерконтейнерное балластирующее устройство ПКБУ-МК (модернизированная конструкция) представляет собой навесную конструкцию, содержащую две заполняемые минеральным грунтом емкости из полимерной технической ткани, размещенные по обе стороны от трубопровода, грузовые ленты, а также скрепленные с ними распорные рамки жесткости. Основной особенностью ПКБУ-МК является отсутствие контакта металлической рамки с изоляционным покрытием трубопровода.

Чтобы оформить заявку на изготовление и поставку балластирующих устройств ПКБУ-МК, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Мы производим ПКБУ-МК по ТУ 4834-121-31323949-2004, ТУ 48 34-009-17179339-2005 и в соответствии с требованиями технической документации, утверждённой в установленном порядке.

Обозначение (марка) изделия включает тип полимерконтейнерного балластирующего устройства, а также диаметр балластируемого трубопровода.

Пример обозначения: ПКБУ-МК-1420,

где:

ПКБУ-МК — марка полимерно-контейнерного балластирующего устройства модернизированного, оснащенного распорными рамками жесткости;
1420 — диаметр балластируемого трубопровода, мм.

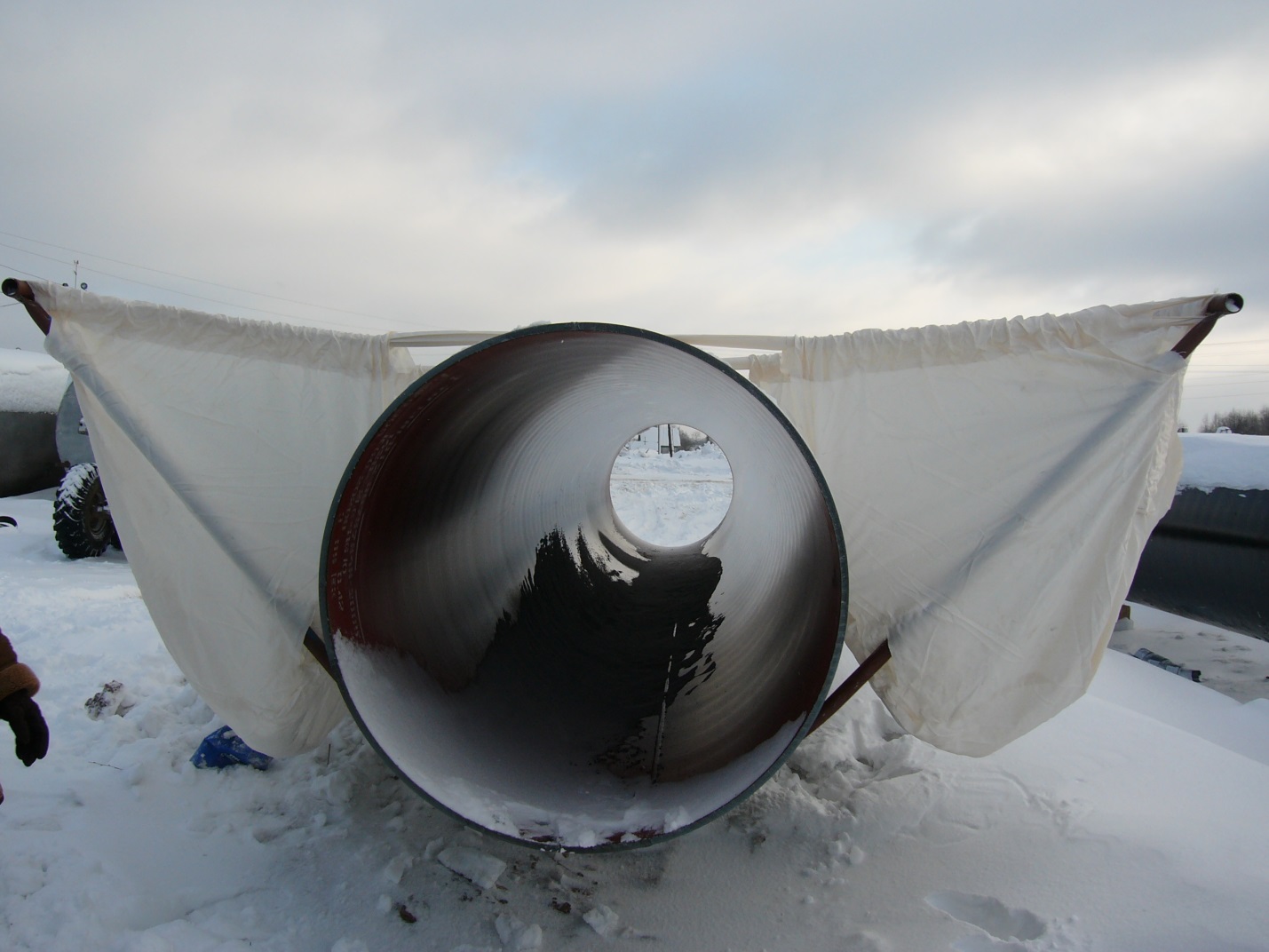

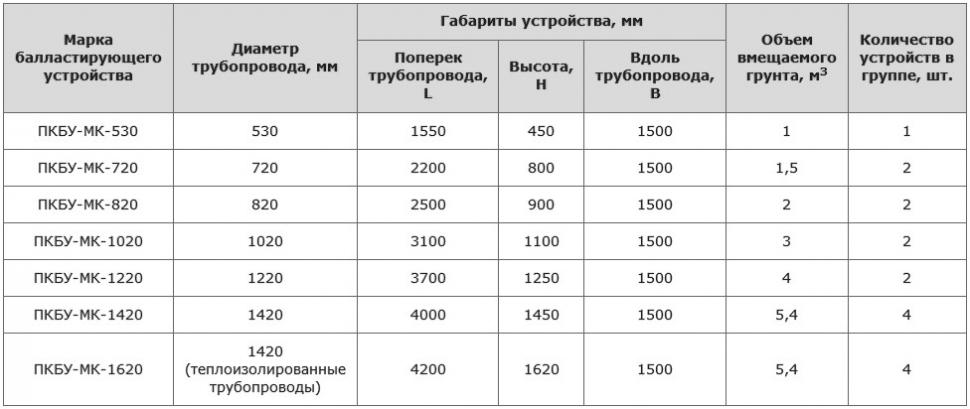

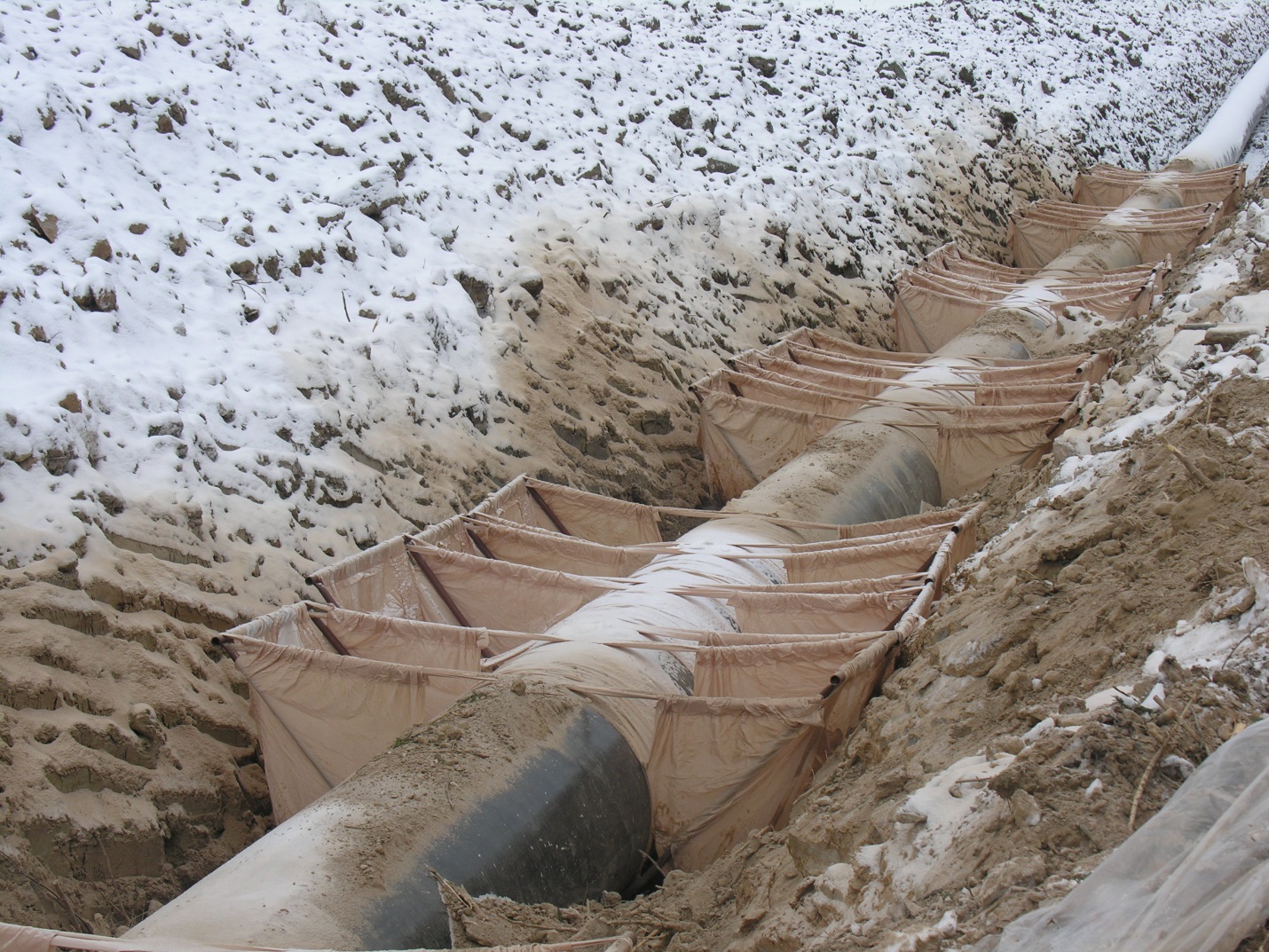

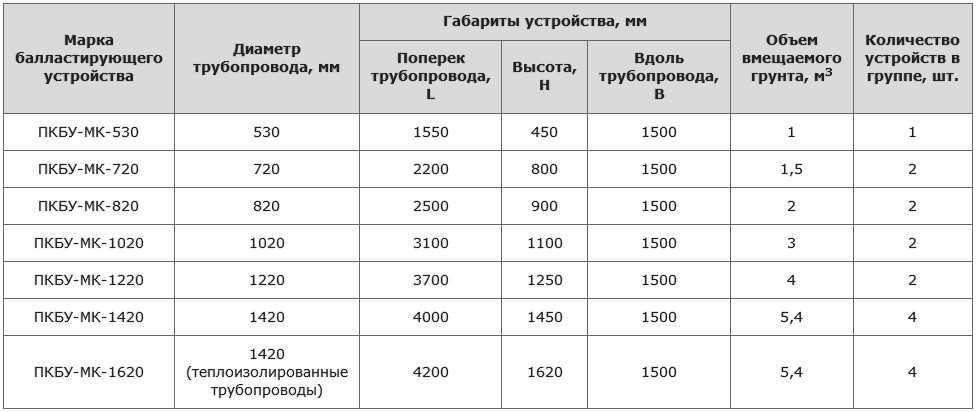

Технические характеристики полимерконтейнерных
балластирующих устройств ПКБУ-МК

Марка балластирующего устройства Диаметр
трубопровода, мм
Габариты устройства, мм Объем вмещаемого грунта, м3 Количество устройств в группе, шт.
Поперек трубопровода, L Высота, H Вдоль трубопровода, B
ПКБУ-МК-530 530 1550 450 1500 1 1
ПКБУ-МК-720 720 2200 800 1500 1,5 2
ПКБУ-МК-820 820 2500 900 1500 2 2
ПКБУ-МК-1020 1020 3100 1100 1500 3 2
ПКБУ-МК-1220 1220 3700 1250 1500 4 2
ПКБУ-МК-1420 1420 4000 1450 1500 5,4 4
ПКБУ-МК-1620 1420 (теплоизолированные трубопроводы) 4200 1620 1500 5,4 4

Конструкция ПКБУ-МК. Схема

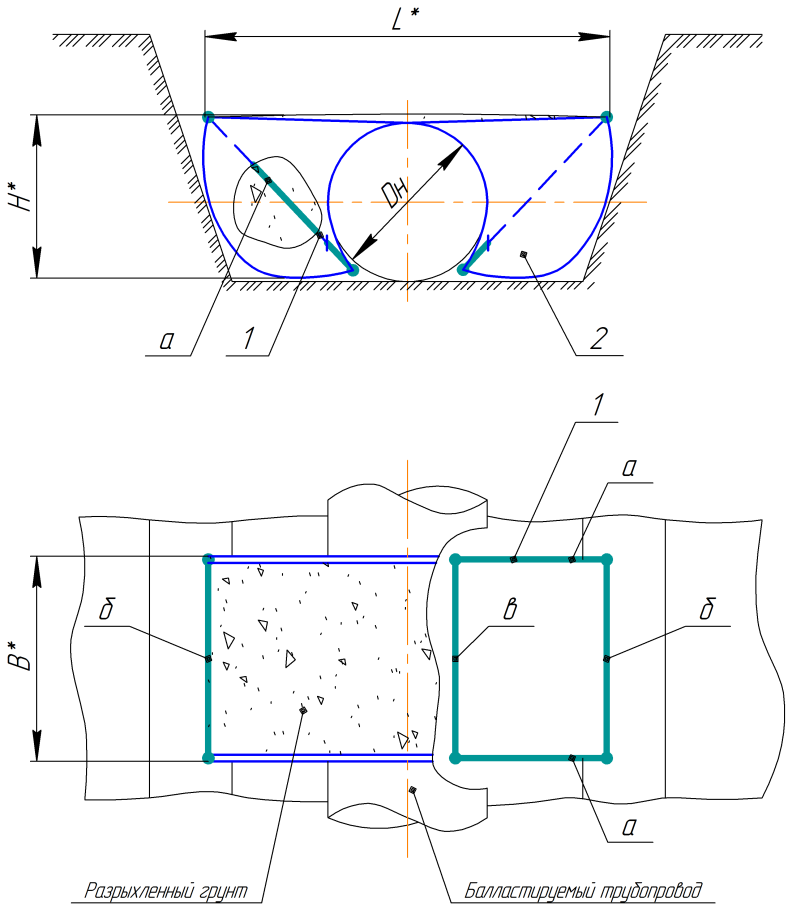

Рис. 1. Схема конструкции ПКБУ-МК

1 – разборная распорная рамка:
а – распорные элементы; б – верхний несущий элемент; в – нижний несущий элемент;
2 – ёмкость

ПКБУ-МК. Монтаж на трубопровод

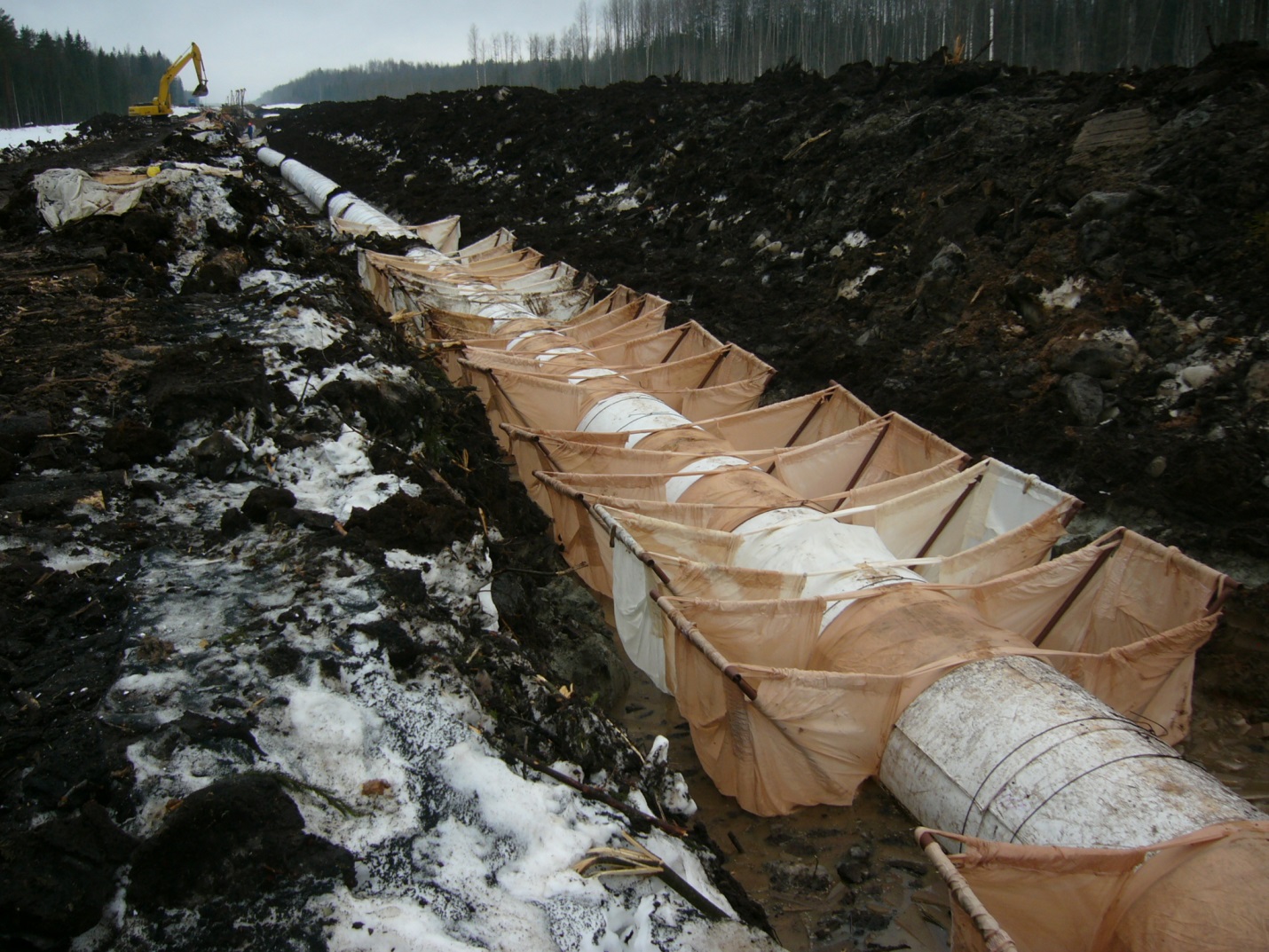

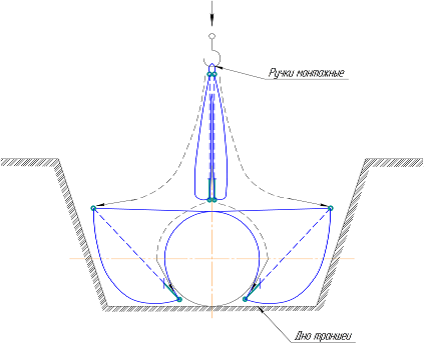

Рис. 2. Монтаж ПКБУ-МК на трубопровод

  • ТУ 4834-121-31323949-2004
  • Письмо ОАО ГАЗПРОМ "О применении ПКБУ-МК"
  • ТУ 48 34-009-17179339-2005

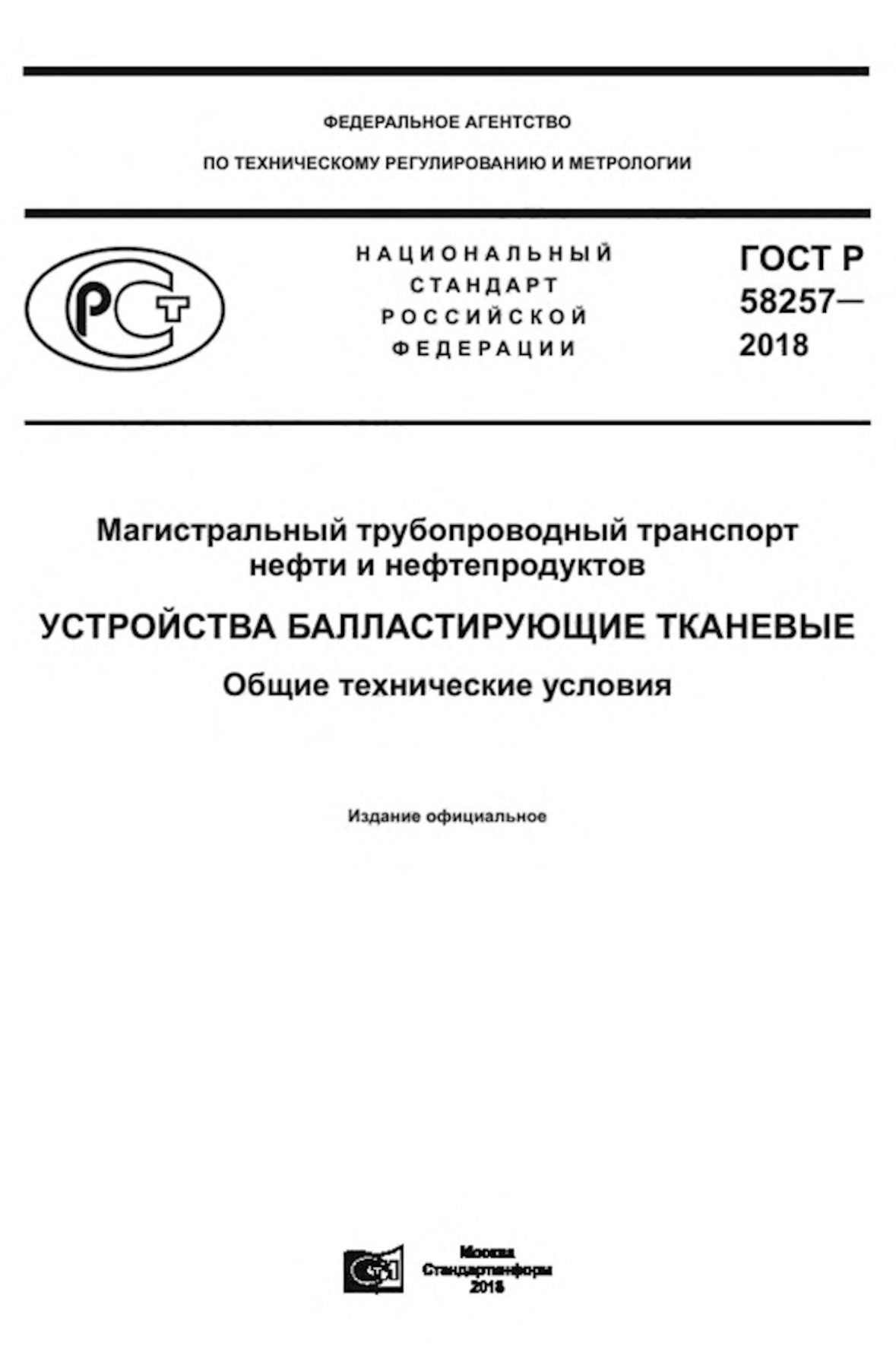

  • ГОСТ Р 58257-2018. Устройства балластирующие тканевые

Полимерконтейнерное балластирующее устройство ПКБУ-МК.
ТУ 4834-121-31323949-2004, ТУ 48 34-009-17179339-2005, ГОСТ Р 58257-2018
