Футеровочный профиль полимерный (ФП), Футеровочный мат полимерный (ФМ) для защиты изоляционного покрытия трубопроводов

ТУ 2290-001-82085612-2011, ТУ 2290-002-93629877-2011 с изм.1, ТУ 2290-006-96017324-2013
  • Профиль полимерный ФП
  • Профиль полимерный ФП
  • Профиль полимерный ФП
  • Профиль полимерный ФП

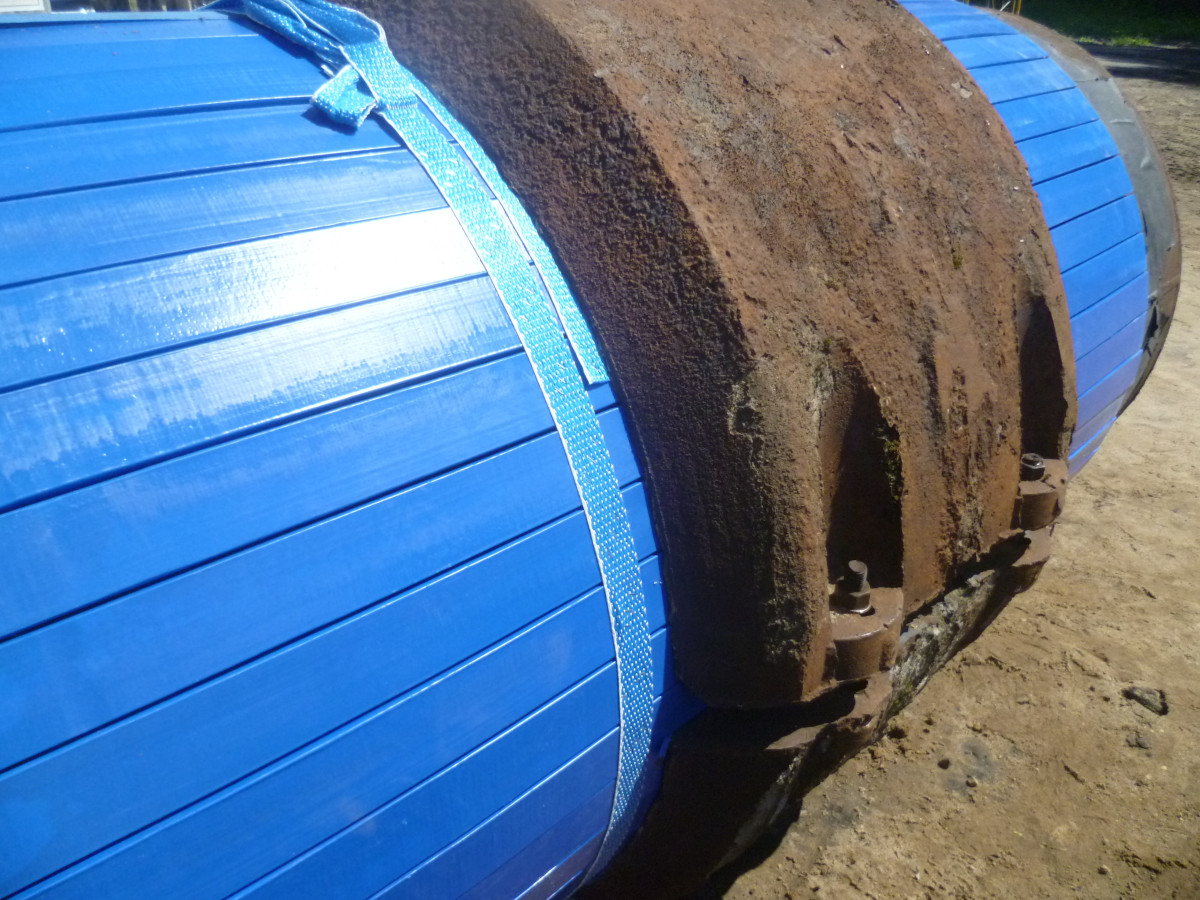

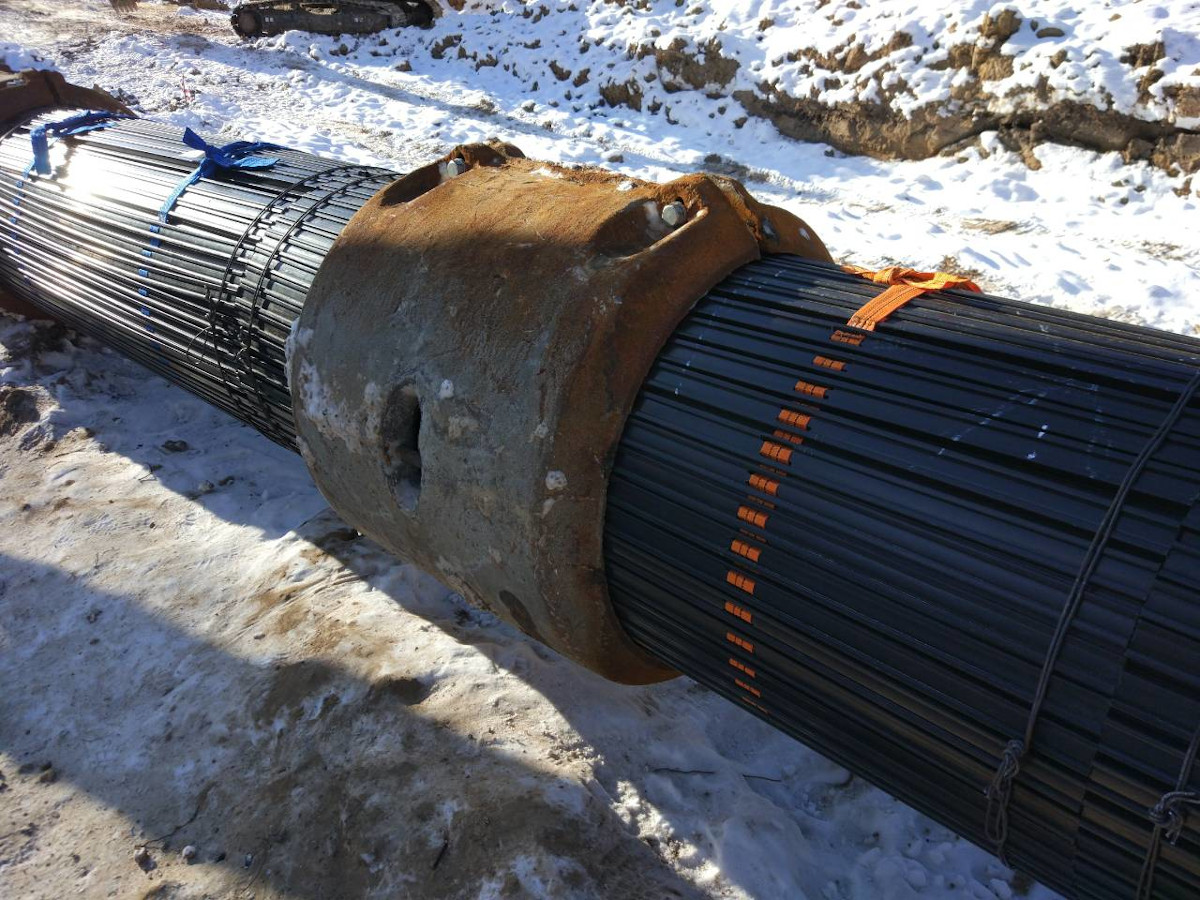

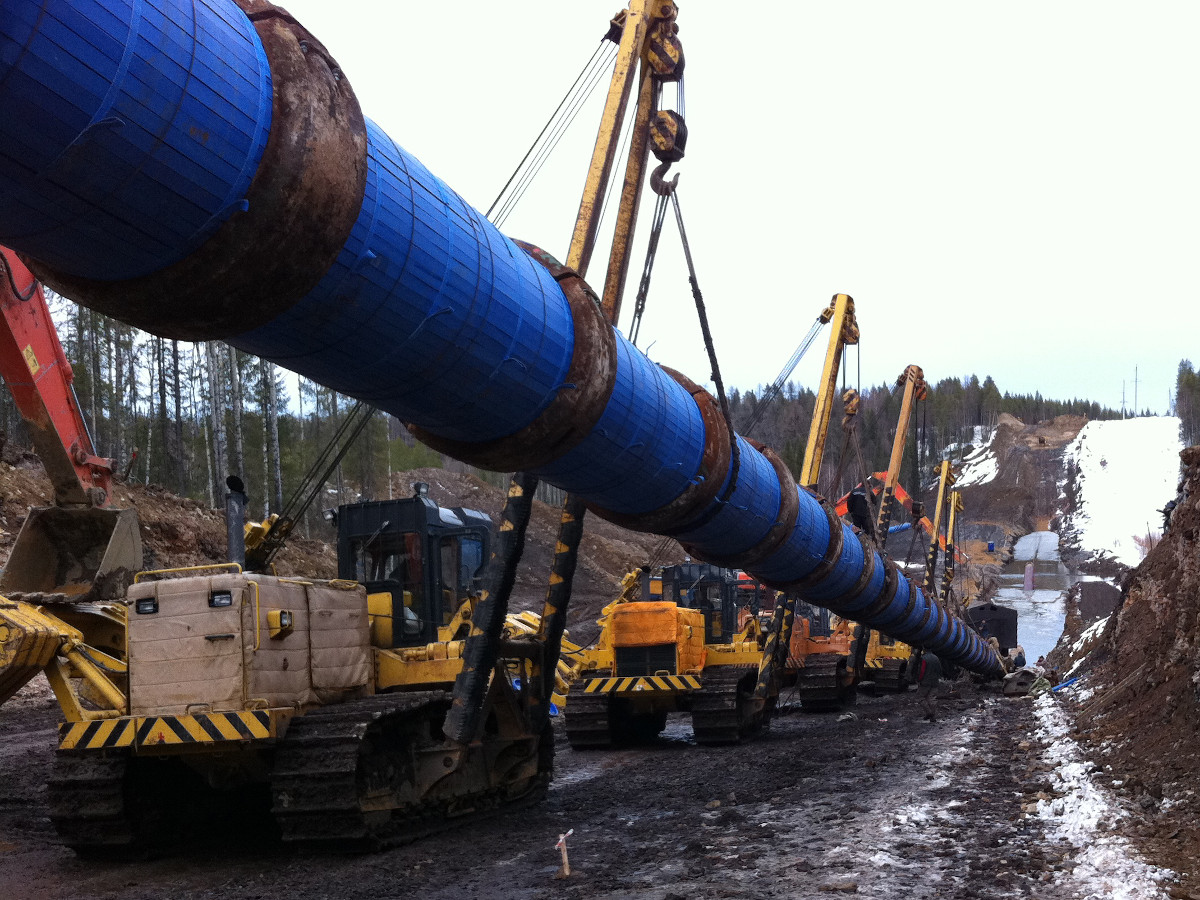

Футеровочный профиль полимерный ФП (ТУ 2290-001-82085612-2011, ТУ 2290-002-93629877-2011 с изм.1) производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изоляционного покрытия трубопровода от механических повреждений при монтаже и эксплуатации чугунных и железобетонных утяжелителей кольцевого типа, анкерных устройств, а также при протаскивании плети трубопровода.

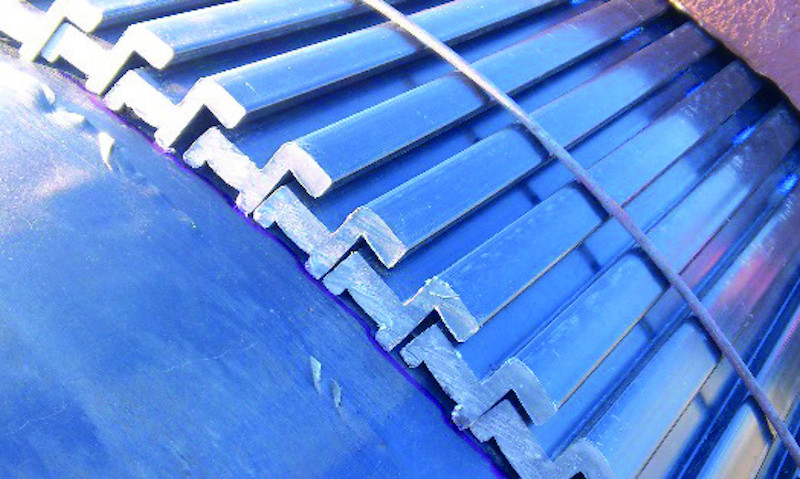

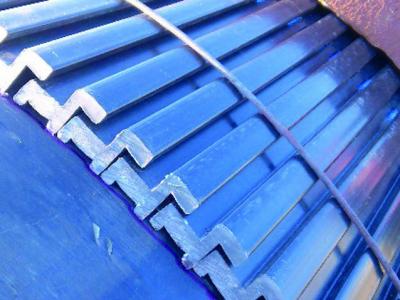

Профиль полимерный ФП поставляется в виде футеровочных матов, изготовленных из полимерных планок, собранных воедино в заводских условиях при помощи стяжек из стального троса. Для увеличения сцепления с изоляционным покрытием трубопровода на внутренней стороне профиля применяется нетканое иглопробивное полиэфирное полотно.

Профиль применяют для трубопроводов наружным диаметром от 159 мм до 1620 мм включительно в районах категории УХЛ1 по ГОСТ 15150 при температуре окружающего воздуха от минус 40°С до плюс 60°С.

Чтобы оформить заявку на изготовление и поставку Футеровочного профиля полимерного ФП, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

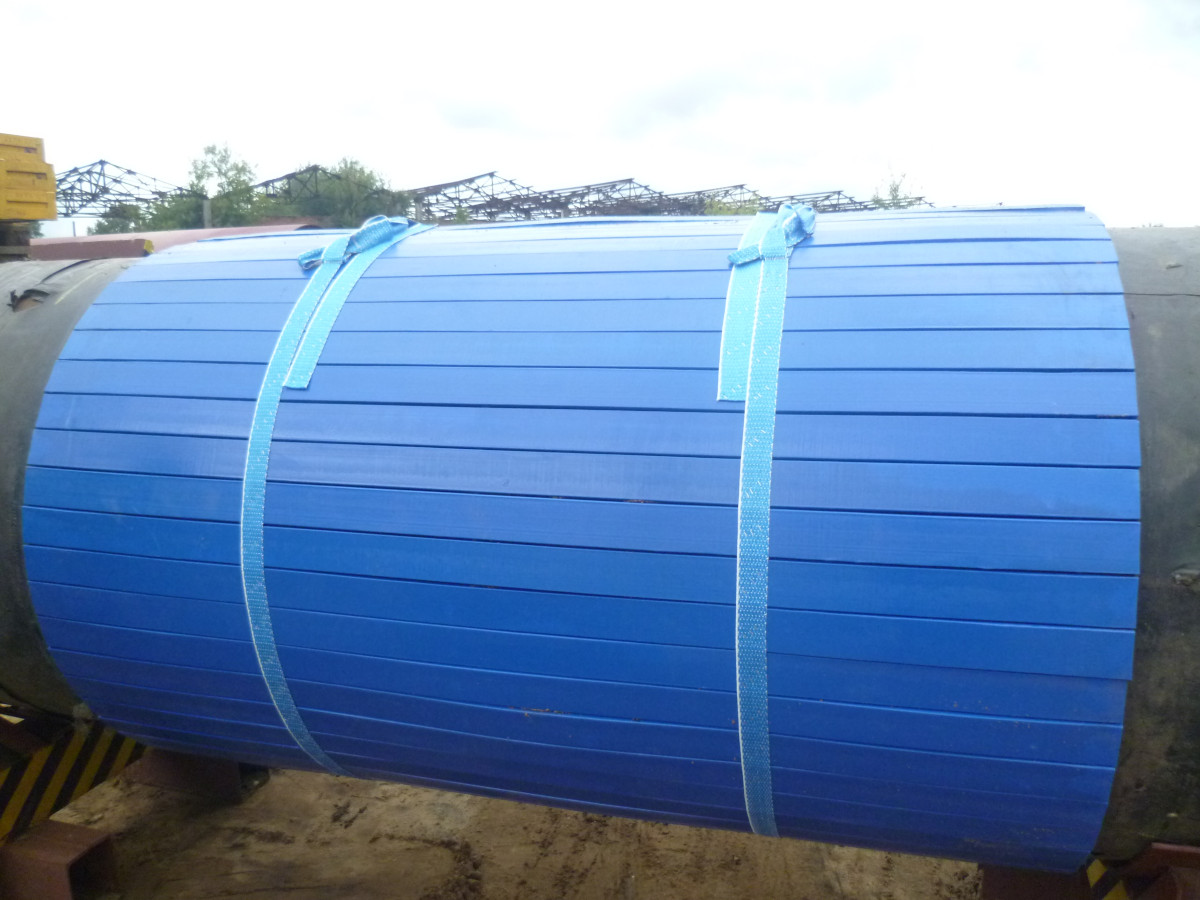

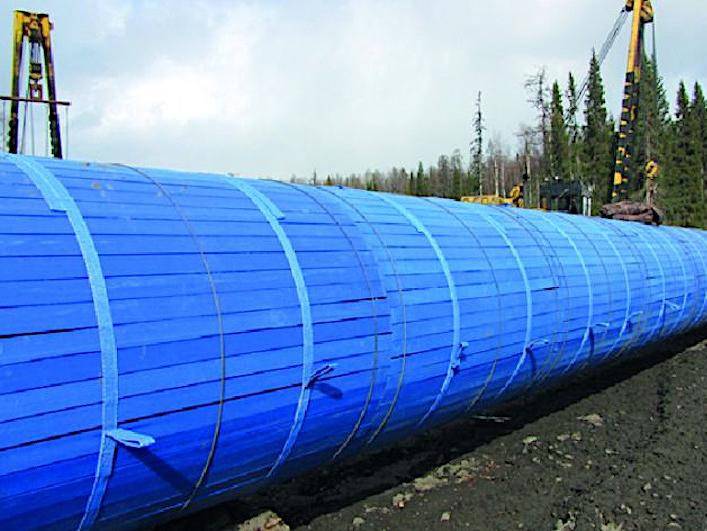

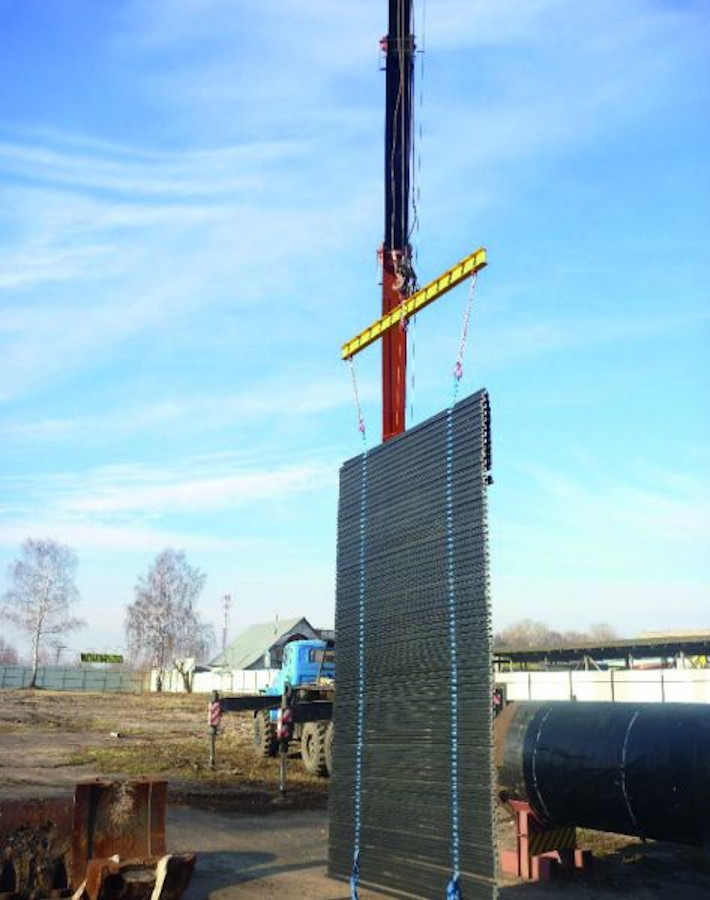

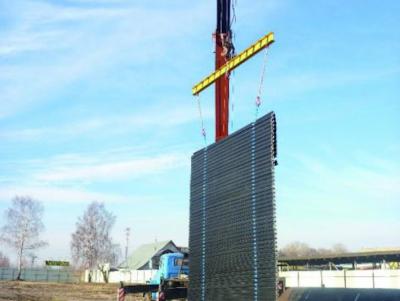

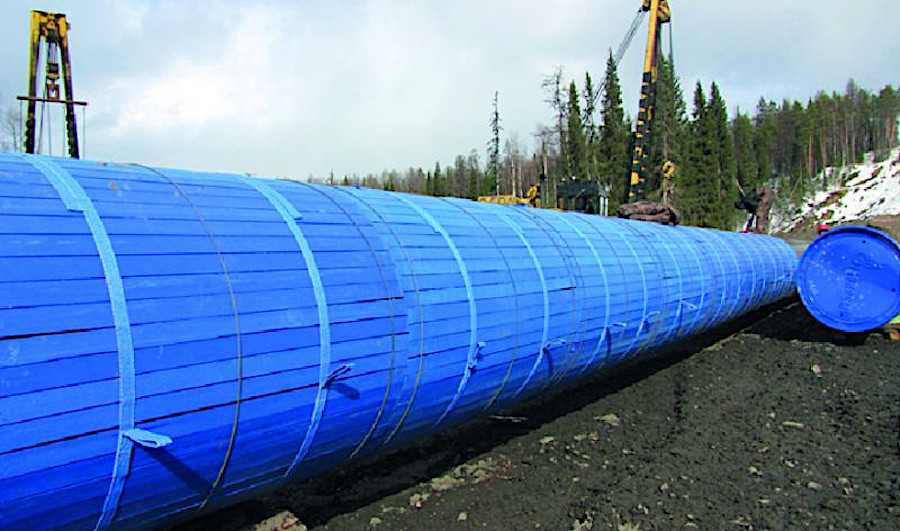

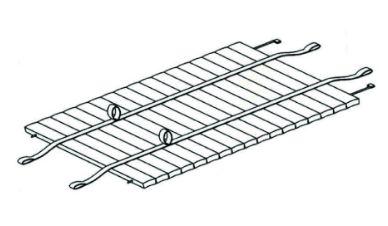

Профиль при помощи монтажных ремней собирают в единое гибкое "полотно" (футеровочный мат). Футеровочные маты в виде рулонов поставляются на объекты строительства.

Крепление на трубопроводе осуществляется:

1. Катанной проволокой поверх уложенного на трубопровод футеровочного мата;
2. Стяжкой троса, вмонтированного поперек профиля, при сборке футеровочного мата в заводских условиях.

Вариант крепления указывается при заказе.

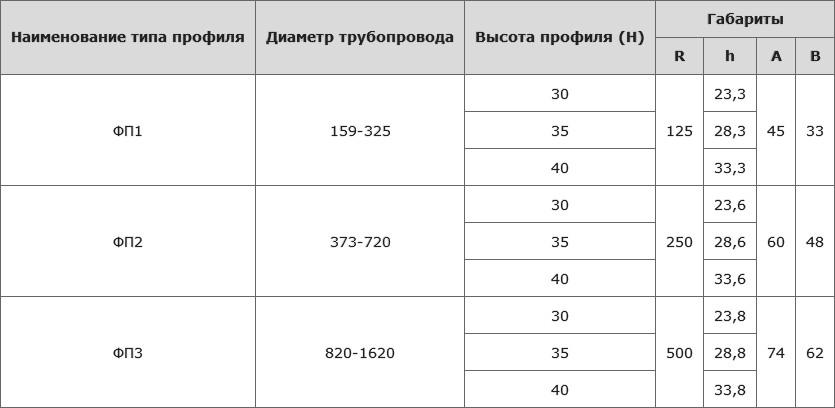

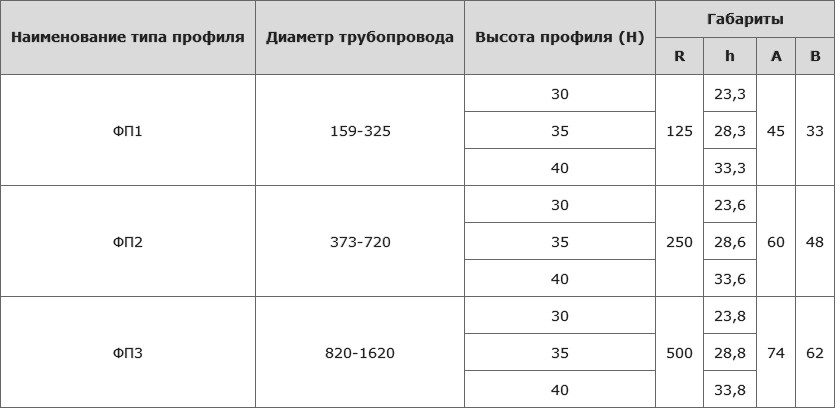

Размеры профиля ФП (в мм)

Наименование типа профиля Диаметр трубопровода Высота профиля (Н) Габариты
R h A B
ФП1 159-325 30 125 23,3 45 33
35 28,3
40 33,3
ФП2 373-720 30 250 23,6 60 48
35 28,6
40 33,6
ФП3 820-1620 30 500 23,8 74 62
35 28,8
40 33,8

Примечание:

1. Профиль ФП изготавливается длиной 1000, 1500, 2000, 3000 мм.
2. Предельные отклонения от длины профиля ФП ±10 мм, предельные отклонения от размеров сечения профиля ФП ±1 мм.

Профиль представляет собой изделие, выполненное из полимерной композиции, которая имеет высокую механическую прочность и химическую стойкость.

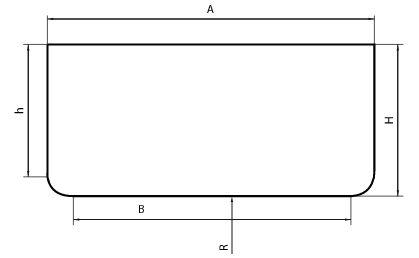

В основе сечения профиля — прямоугольник, одна из сторон которого (прилегающая к изоляционному покрытию трубопровода) вогнута, а спряжение с прилегающими к ней сторонами выполнено со скруглениями.

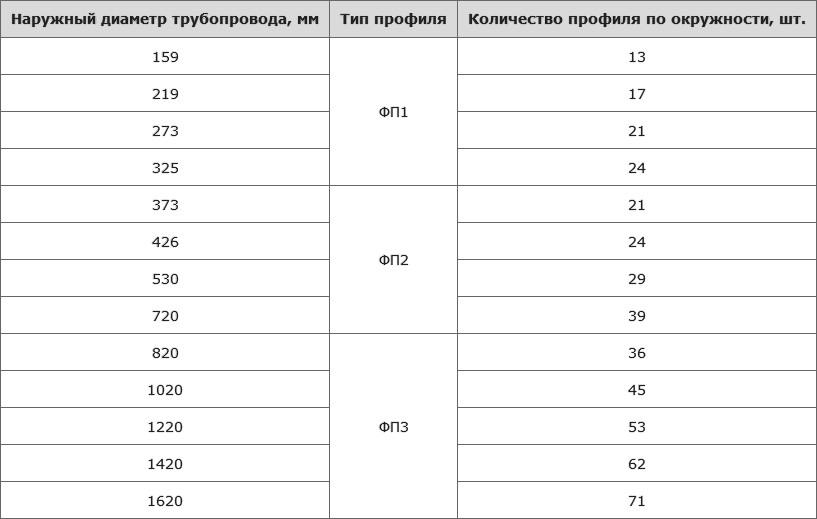

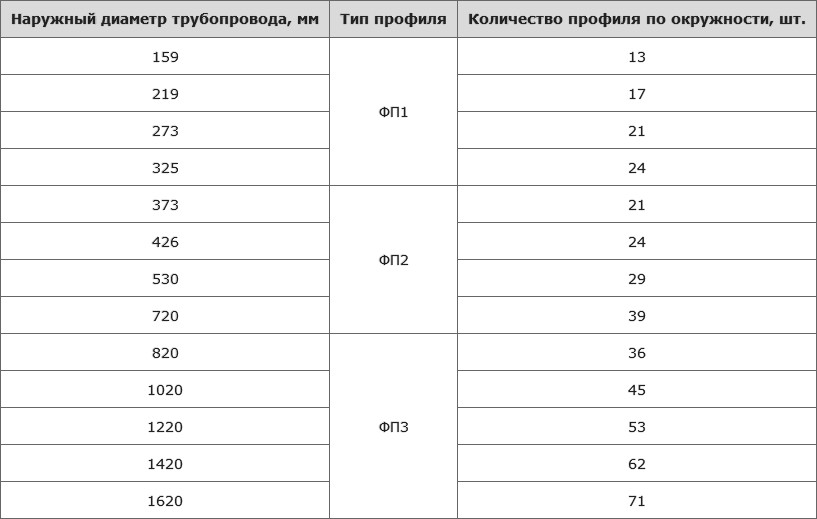

Количество профиля в зависимости от диаметра трубопровода

Наружный диаметр трубопровода, мм Тип профиля Количество профиля по окружности, шт.
159 ФП1 13
219 17
273 21
325 24
373 ФП2 21
426 24
530 29
720 39
820 ФП3 36
1020 45
1220 53
1420 62
1620 71



Футеровочный мат полимерный для защиты изолированной поверхности трубопроводов (ФМ)

  • Футеровочный мат. ТУ 2290-006-96017324-2013
  • Футеровочный мат ТУ 2290-006-96017324-2013
  • Футеровочный мат. ТУ 2290-006-96017324-2013

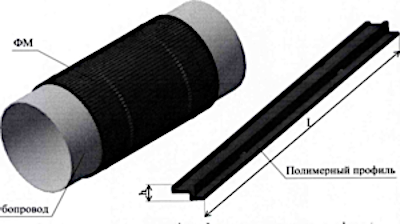

Футеровочный мат ФМ (ТУ 2290-006-96017324-2013) производства ООО "ПОЛИТЕХНОЛ" представляет собой конструкцию, состоящую из полимерных профилей, соединенных между собой поясами, изготовленными из текстильных лент. Профили изготавливаются высотой 30 мм, длиной 1000, 1500, 2000, 3000 мм.

Чтобы оформить заявку на изготовление и поставку Футеровочного мата полимерного ФМ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Футеровочный мат предназначен для защиты изоляционного покрытия трубопроводов диаметром от 478 до 1420 мм включительно от механических повреждений при монтаже и эксплуатации чугунных и (или) железобетонных утяжелителей кольцевого типа, анкерных устройств, а также при протаскивании плети трубопровода. ФМ изготавливается в климатическом исполнении УХЛ1 по ГОСТ 15150 и предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом при температуре от минус 60°С до плюс 40°С. Срок эксплуатации ФМ не менее срока службы трубопровода.

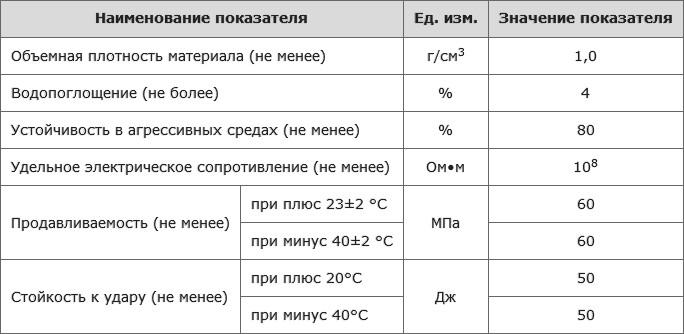

Физико-механические характеристики материала профиля

Наименование показателя Ед. изм. Значение показателя
Объемная плотность материала (не менее) г/см3 1,0
Водопоглощение (не более) % 4
Устойчивость в агрессивных средах (не менее) % 80
Удельное электрическое сопротивление (не менее) Ом•м 108
Продавливаемость (не менее) при плюс 23±2 °С МПа 60
при минус 40±2 °С 60
Стойкость к удару (не менее) при плюс 20°С Дж 50
при минус 40°С 50
