Скальный лист (СЛ)

ТУ 4834-004-17179339-2003, ТУ 8397-008-78959293-2006, ТУ 8397-019-01297858-2006

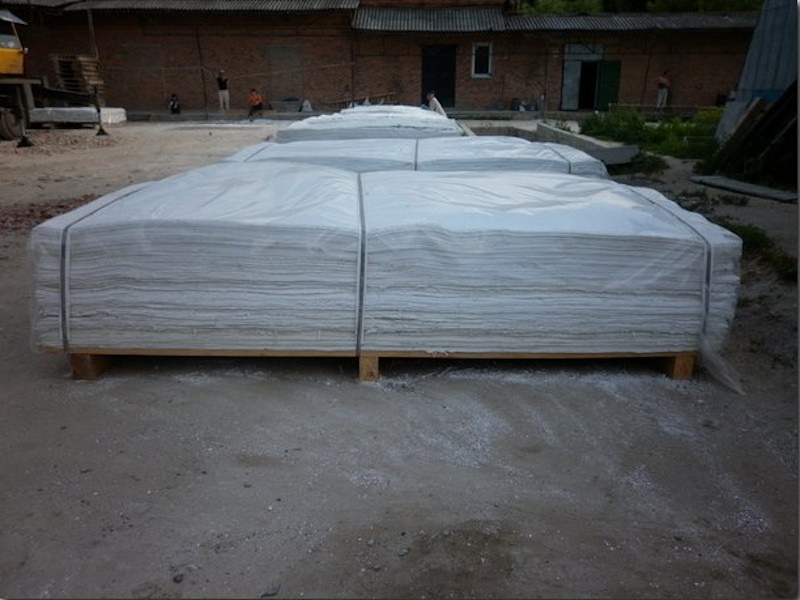

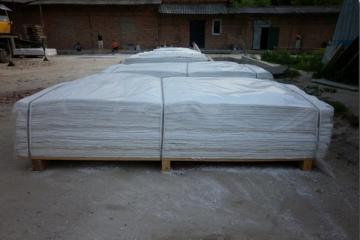

  • Скальный лист СЛ

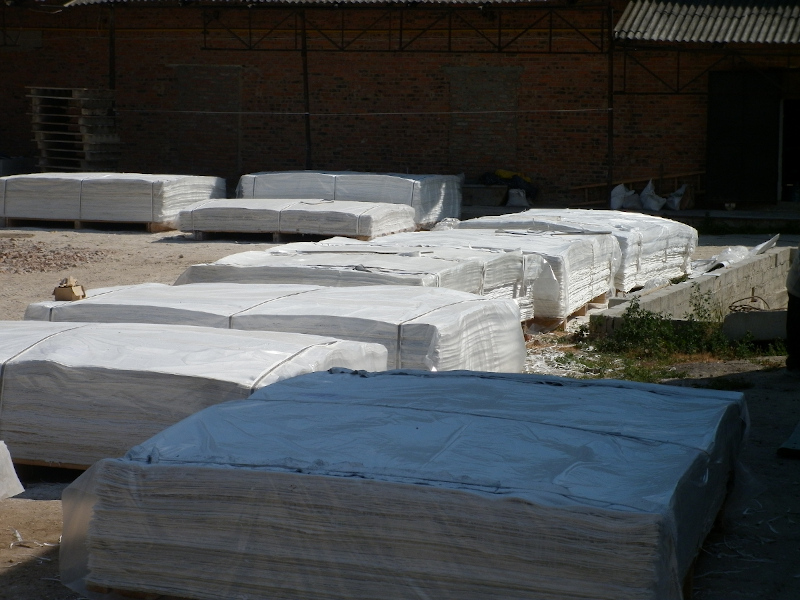

  • Скальный лист СЛ

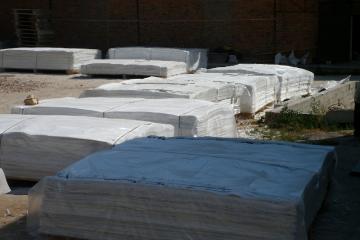

  • Скальный лист СЛ

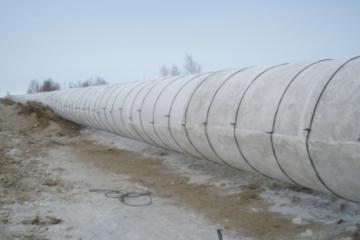

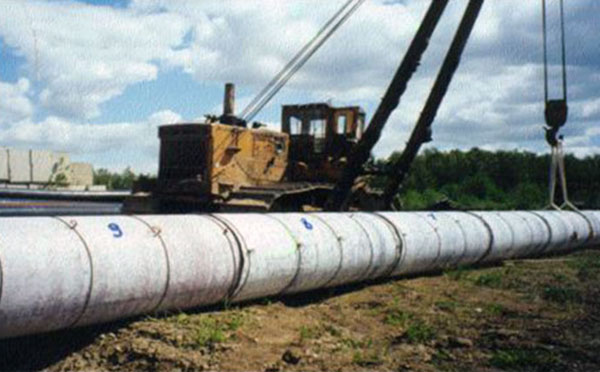

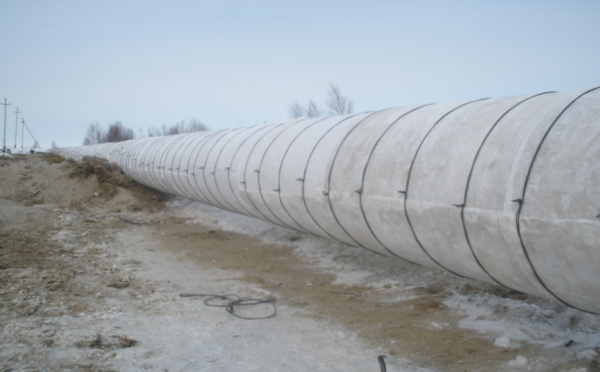

  • Скальный лист на трубопроводе

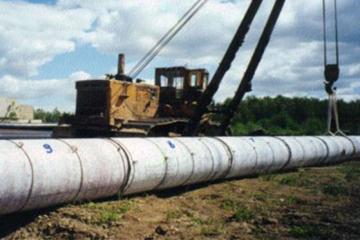

  • Скальный лист на трубопроводе

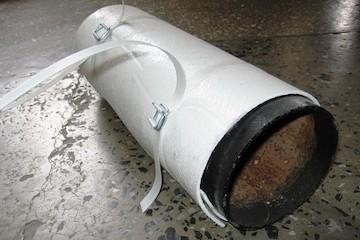

  • Скальный лист СЛ

Скальный лист СЛ производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изолированной поверхности трубопроводов диаметром до 1420 мм от механических повреждений при их подземной прокладке в скальных и многолетнемерзлых грунтах, а также в минеральных грунтах с включениями дресвы, гальки, во всех климатических районах по ГОСТ 15150-69 при температуре от минус 40°C до плюс 50°C.

Скальный лист СЛ также предназначен:

  • Для защиты изолированной поверхности труб или трубных секций от механических повреждений при транспортировке и строительно-монтажных работах.
  • Для защиты изолированной поверхности трубопровода в момент его засыпки скальным или мерзлым грунтом, а также в период эксплуатации от воздействия скального грунта при продольных (и поперечных) перемещениях подземного трубопровода.

Чтобы оформить заявку на изготовление и поставку Скальных листов СЛ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Мы производим скальные листы СЛ по ТУ 4834-004-17179339-2003, ТУ 8397-008-78959293-2006, ТУ 8397-019-01297858-2006.

При прокладке трубопровода в скальных и многолетнемёрзлых грунтах скальные листы применяются в сочетании с подсыпкой/присыпкой мягкого грунта с толщиной слоёв, уменьшенных на 50% от нормативной, но не менее 0,1 м. При прокладке в галечниковых, гравийных, щебенистых и дресвяных грунтах, в состав которых входит более 30% мягких заполнителей (песок, супесь, глина), скальные листы применяются без подсыпки/присыпки.

Для футеровки рабочих плетей трубопроводов на переходах через:

- авто и железные дороги, коммуникации, трубопроводы различного назначения, прокладываемых в защитном кожухе;
- на воздушных переходах (через ручьи, овраги и др.), прокладываемых в защитном кожухе;
- на подводных переходах, на участках, укладываемых методами сплава или протаскивания, а также на участках, балластируемых кольцевыми утяжелителями и грузами.

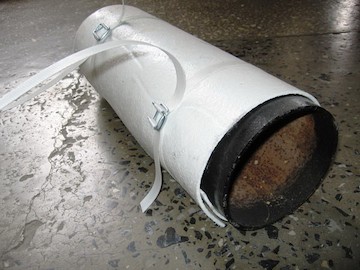

Скальные листы закрепляют на трубах бандажными стяжками или проволочными скрутками с усилием, исключающим смещение листа по поверхности труб на всех стадиях работ, включая укладку трубопровода в траншею. Изоляционное покрытие в зоне сварных стыков защищают скальным листом перед опусканием трубопровода в траншею. Перед засыпкой трубопровода натяжение стяжек или скруток ослабляют. Это необходимо для создания возможности свободного перемещения трубопровода внутри кожуха из скального листа в процессе эксплуатации. На уклонах микрорельефа более 3° натяжение стяжек или скруток не ослабляют.

Скальный лист СЛ изготавливается из нетканого синтетического материала (НСМ), пропитанного карбамидоформальдегидной смолой. Скальный лист представляет собой конструкцию из одного или двух слоев НСМ, полностью пропитанных отверждаемой смолой.

Пример обозначения скального листа при заказе:

СЛ-1420 однослойный, ТУ 8397-019-01297858-2006

где

СЛ – скальный лист,
1420 – диаметр трубопровода в мм,
однослойный – количество слоёв.

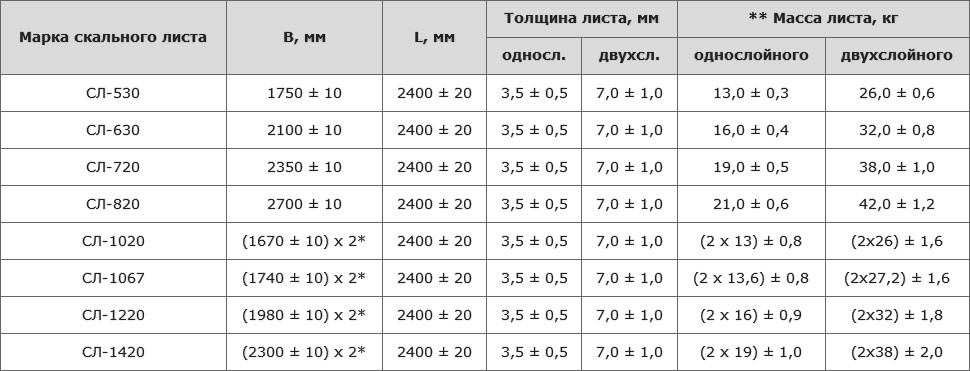

Основные размеры скального листа (СЛ)

Марка скального листа В, мм L, мм Толщина листа, мм ** Масса листа, кг
односл. двухсл. однослойного двухслойного
СЛ-530 1750 ± 10 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 13,0 ± 0,3 26,0 ± 0,6
СЛ-630 2100 ± 10 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 16,0 ± 0,4 32,0 ± 0,8
СЛ-720 2350 ± 10 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 19,0 ± 0,5 38,0 ± 1,0
СЛ-820 2700 ± 10 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 21,0 ± 0,6 42,0 ± 1,2
СЛ-1020 (1670 ± 10) х 2* 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 (2 х 13) ± 0,8 (2x26) ± 1,6
СЛ-1067 (1740 ± 10) х 2* 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 (2 х 13,6) ± 0,8 (2x27,2) ± 1,6
СЛ-1220 (1980 ± 10) х 2* 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 (2 х 16) ± 0,9 (2x32) ± 1,8
СЛ-1420 (2300 ± 10) х 2* 2400 ± 20 3,5 ± 0,5 7,0 ± 1,0 (2 х 19) ± 1,0 (2x38) ± 2,0

Примечания:
* цифра указывает количество листов;
** масса после 10 суток отверждения.

Скальный лист может иметь ширину 1200, 800, и 600 мм, что может потребоваться для зашиты изоляционного покрытия зоны сварных стыков.

Крепеж для скального листа:

Лента полипропиленовая 19 х 1 мм;
Пряжка проволочная 3/4”;
Натяжитель Н-21.

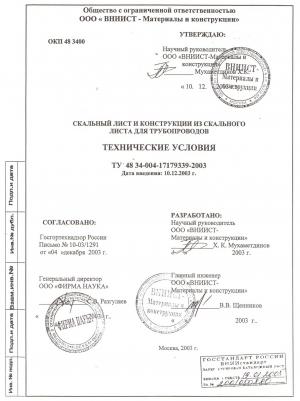

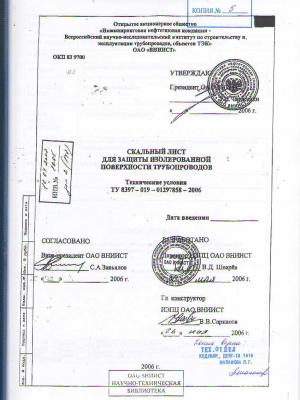

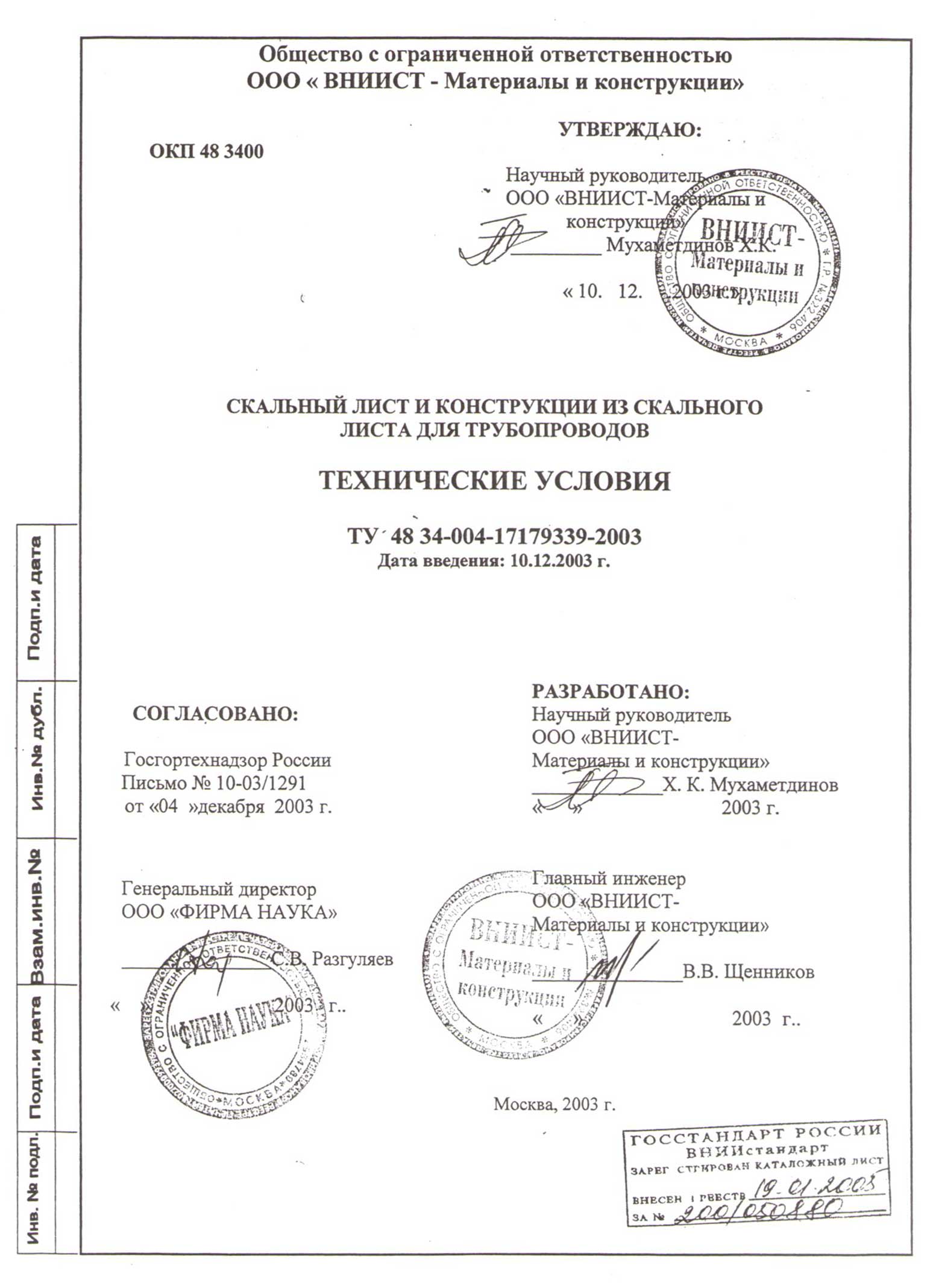

  • ТУ 48 34-004-17179339-2003

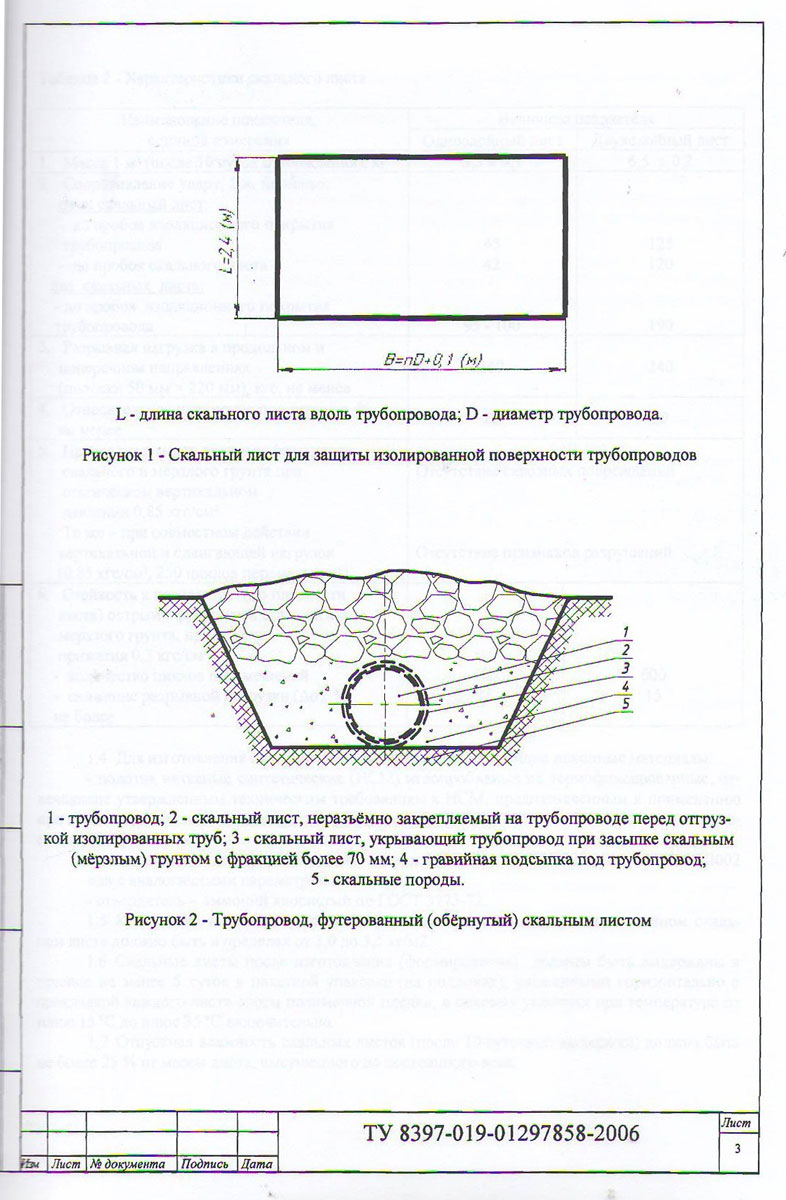

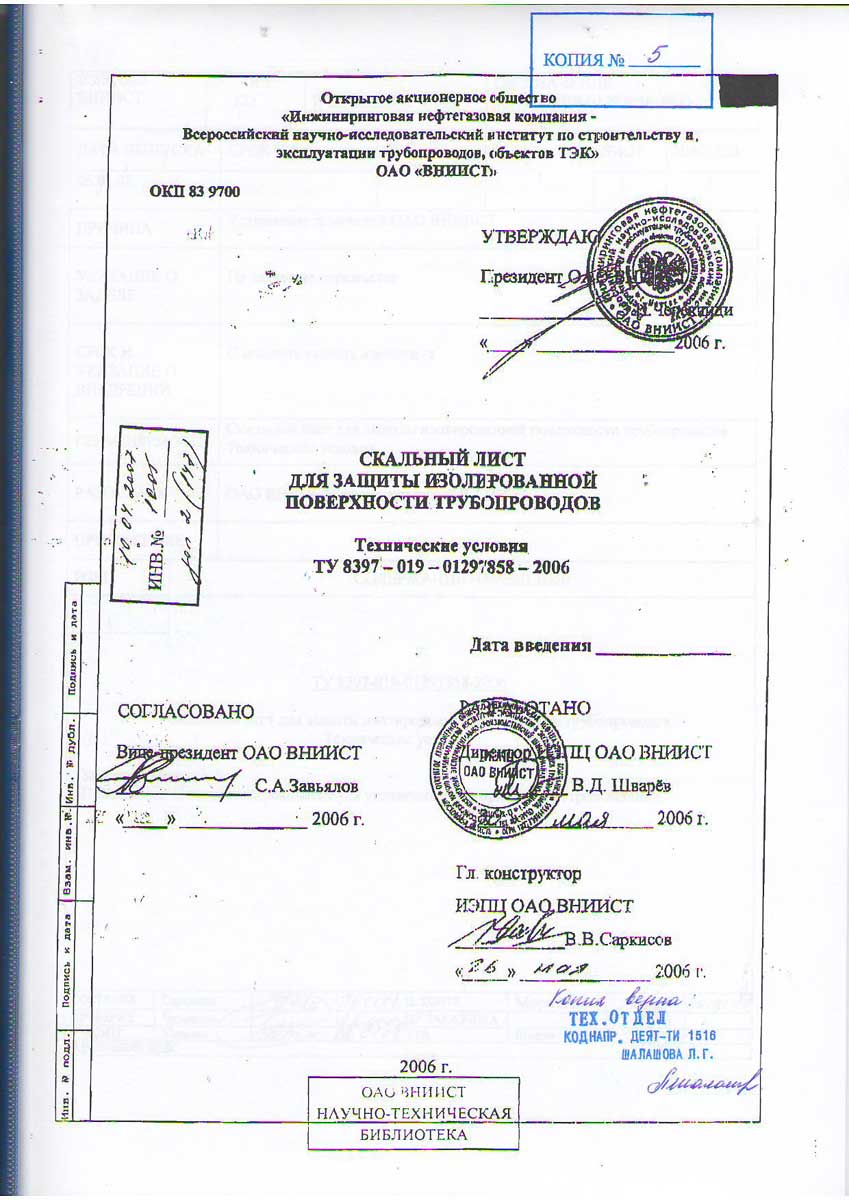

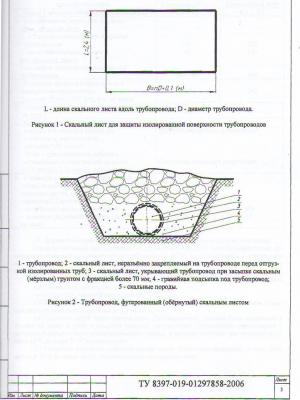

  • ТУ 8397-019-01297858-2006
  • ТУ 8397-019-01297858-2006

Скальный лист.
