Кольца предохранительные, изолирующие, диэлектрические (СПЕЙСЕР)

ТУ 51-19-2000, ТУ 22.29.29-001-36446332-2017
  • Кольцо опорно-направляющее Спейсер, ТУ 51-19-2000
  • Кольцо опорно-направляющее Спейсер, ТУ 51-19-2000
  • Кольцо опорно-направляющее Спейсер, ТУ 51-19-2000
  • Кольцо предохранительное, изолирующее, диэлектрическое Спейсер
  • Кольцо предохранительное, изолирующее, диэлектрическое Спейсер
  • Кольцо предохранительное, изолирующее, диэлектрическое Спейсер

Кольцо  предохранительное, изолирующее, диэлектрическое Спейсер производства ООО "ПОЛИТЕХНОЛ" предназначено для механической защиты изоляционного покрытия трубопроводов, кабелей при прокладке под автомобильными дорогами, а также для обеспечения диэлектрической изоляции трубопроводного перехода.

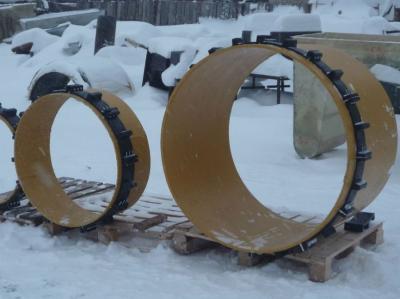

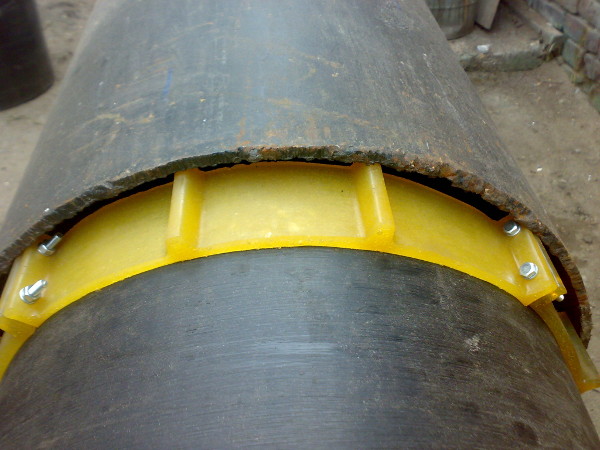

При прокладке трубопроводов, пересекающих автотрассы, железнодорожные пути, водные преграды и другие препятствия, основной трубопровод прокладывается через защитный "кожух-патрон" (труба большего диаметра). Для разделения основного трубопровода и кожуха, а также для механической защиты изоляционного покрытия трубопровода и упрощения процедуры протаскивания трубопровода через кожух применяются диэлектрические изолирующие опорно-направляющие (опорно-центрирующие) кольца – спейсеры.

Чтобы оформить заявку на изготовление и поставку Колец диэлектрических Спейсер, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

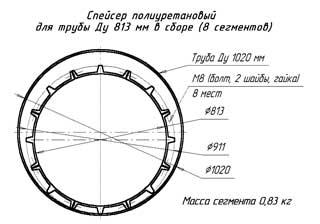

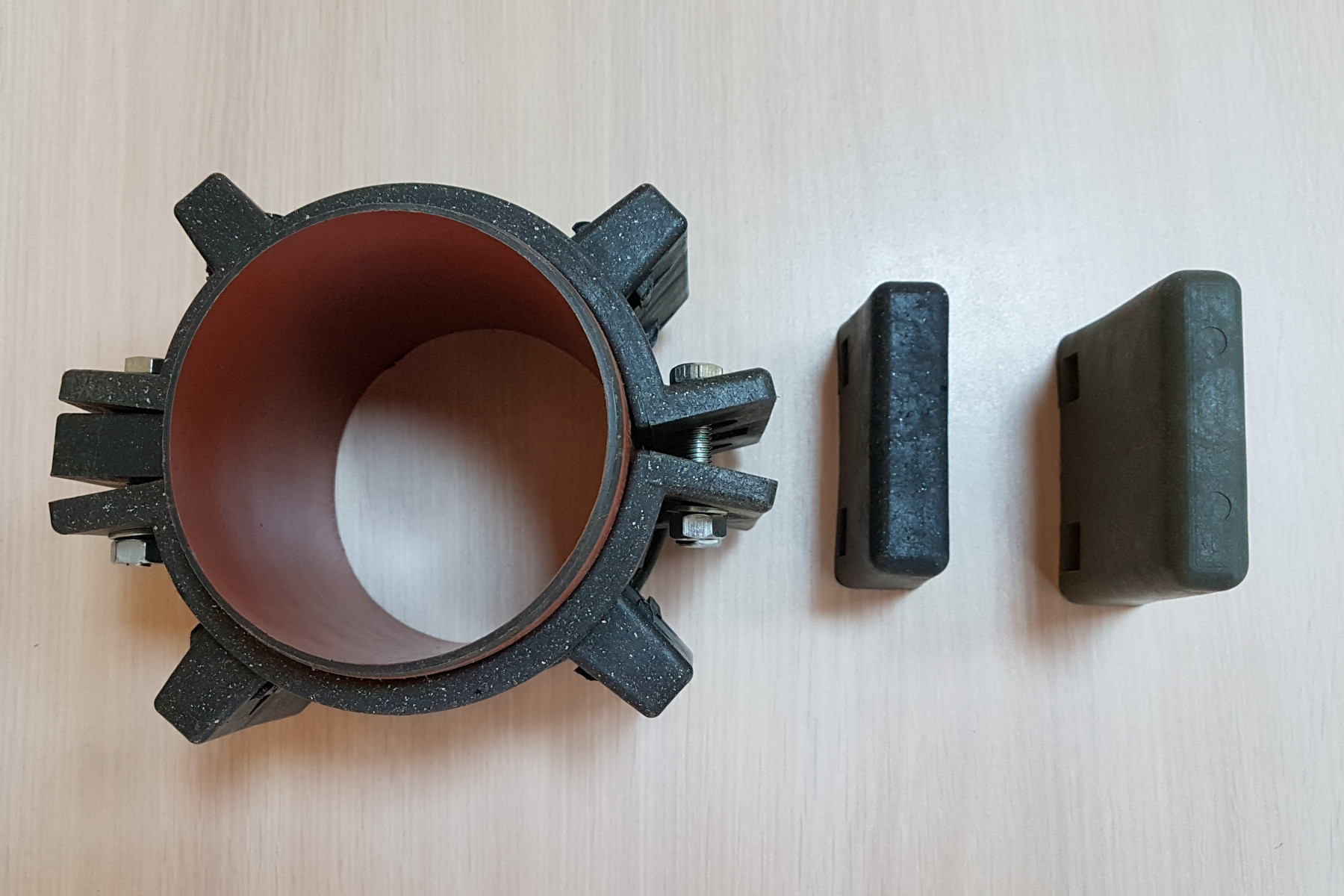

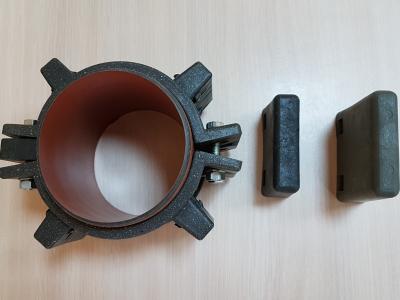

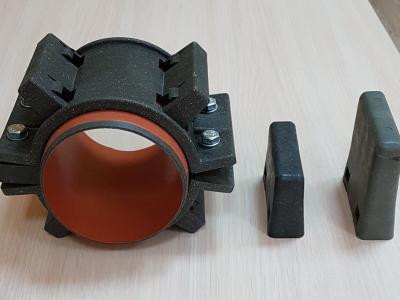

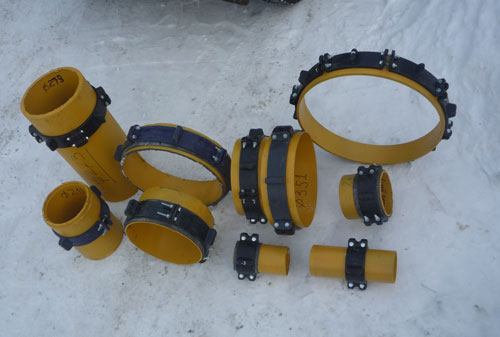

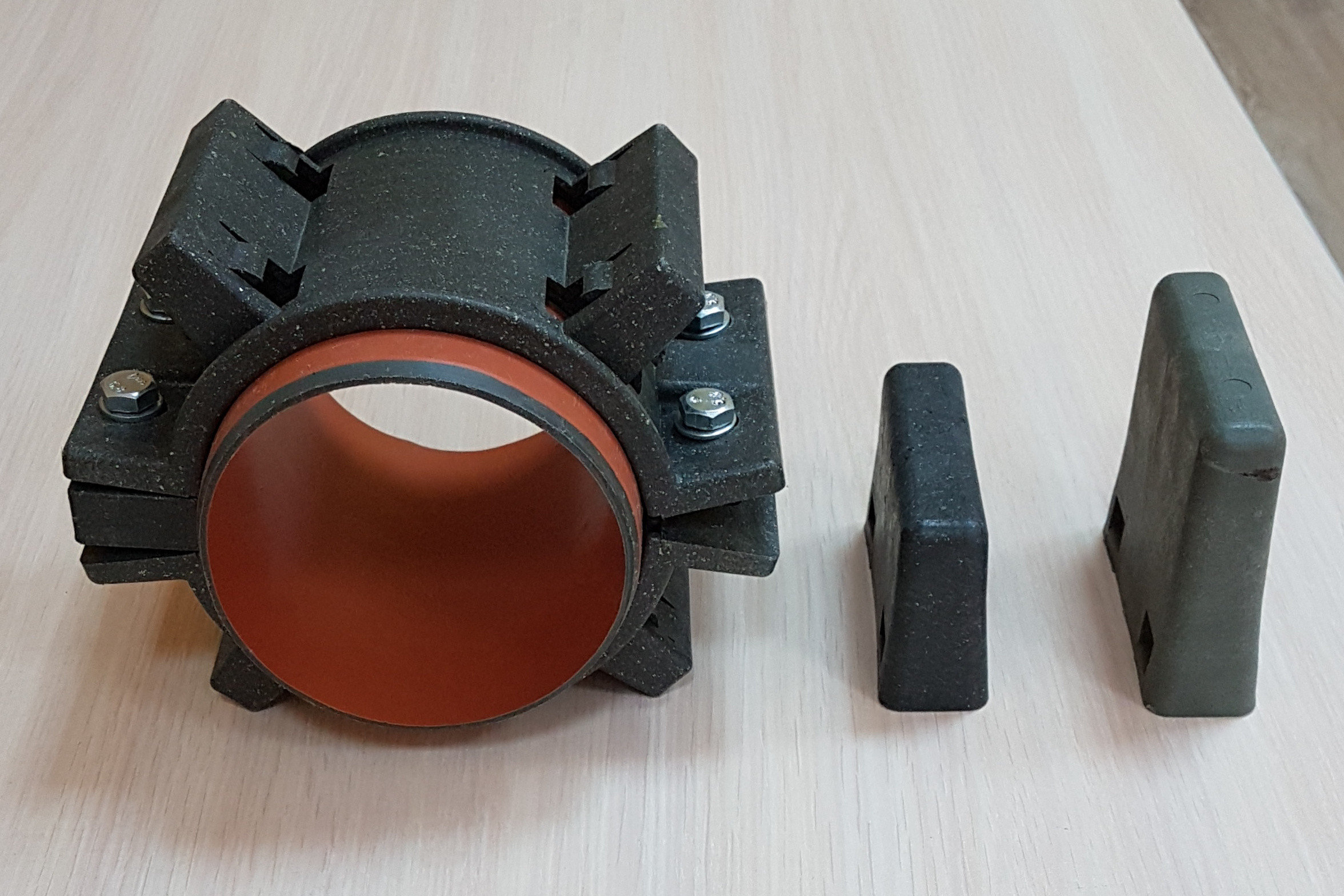

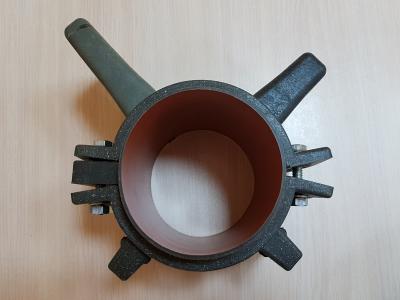

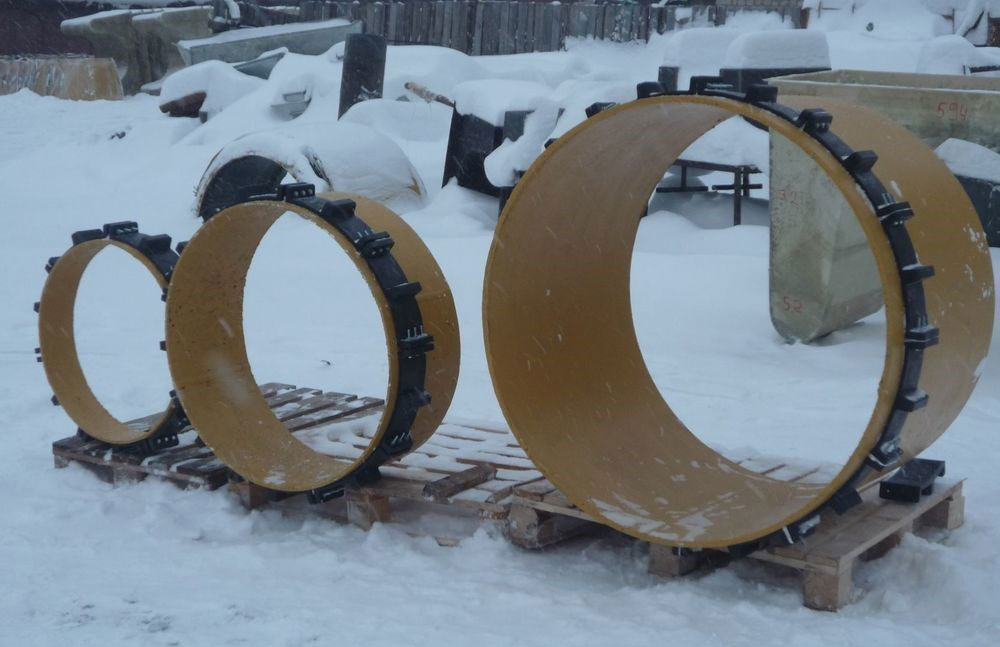

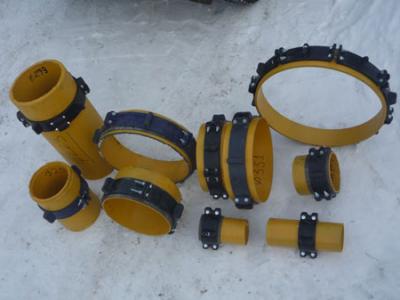

Кольца опорно-направляющие Спейсер собираются из сегментов и обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам. Сегменты колец производятся из полиуретана или полиэтилена (методом литья под давлением). Сегменты скрепляются болтами.

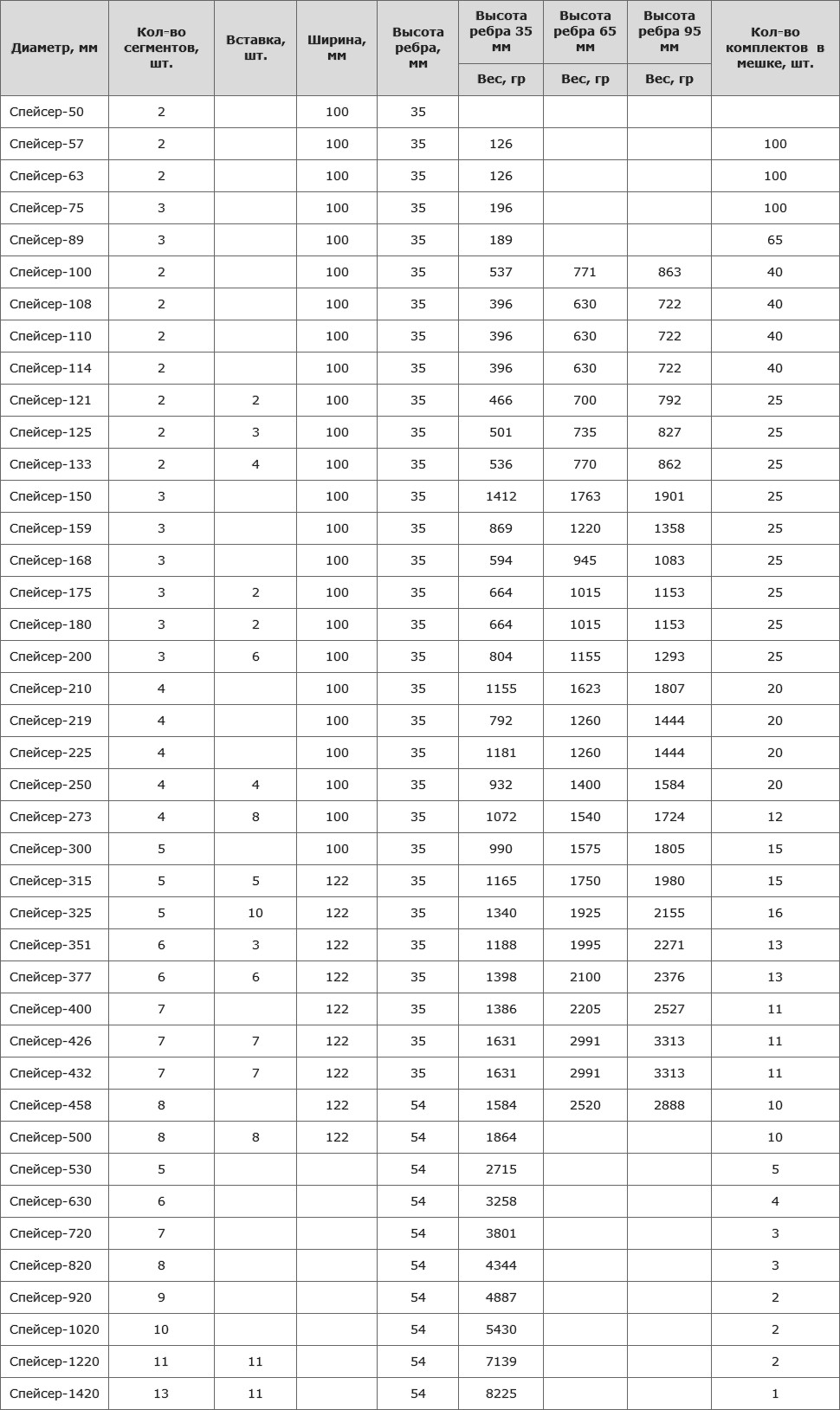

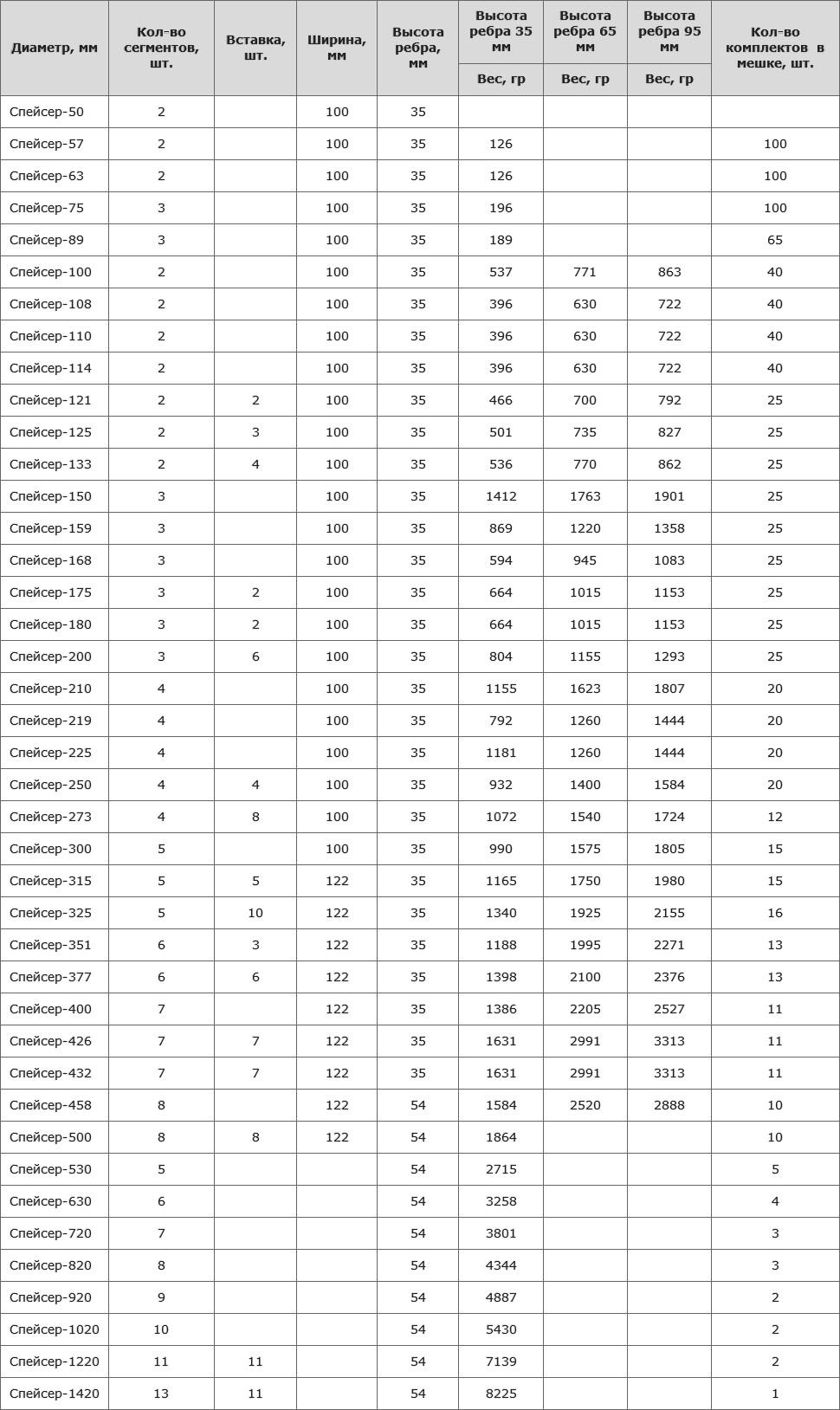

Технические характеристики колец Спейсер (из полиэтилена)

Диаметр, мм Кол-во сегментов, шт. Вставка, шт. Ширина, мм Высота ребра, мм Высота ребра 35 мм Высота ребра 65 мм Высота ребра 95 мм Кол-во комплектов  в мешке, шт.
Вес, гр Вес, гр Вес, гр
Спейсер-50 2   100 35
Спейсер-57 2   100 35 126     100
Спейсер-63 2   100 35 126     100
Спейсер-75 3   100 35 196     100
Спейсер-89 3   100 35 189     65
Спейсер-100 2   100 35 537 771 863 40
Спейсер-108 2   100 35 396 630 722 40
Спейсер-110 2   100 35 396 630 722 40
Спейсер-114 2   100 35 396 630 722 40
Спейсер-121 2 2 100 35 466 700 792 25
Спейсер-125 2 3 100 35 501 735 827 25
Спейсер-133 2 4 100 35 536 770 862 25
Спейсер-150 3   100 35 1412 1763 1901 25
Спейсер-159 3   100 35 869 1220 1358 25
Спейсер-168 3   100 35 594 945 1083 25
Спейсер-175 3 2 100 35 664 1015 1153 25
Спейсер-180 3 2 100 35 664 1015 1153 25
Спейсер-200 3 6 100 35 804 1155 1293 25
Спейсер-210 4   100 35 1155 1623 1807 20
Спейсер-219 4   100 35 792 1260 1444 20
Спейсер-225 4   100 35 1181 1260 1444 20
Спейсер-250 4 4 100 35 932 1400 1584 20
Спейсер-273 4 8 100 35 1072 1540 1724 12
Спейсер-300 5   100 35 990 1575 1805 15
Спейсер-315 5 5 122 35 1165 1750 1980 15
Спейсер-325 5 10 122 35 1340 1925 2155 16
Спейсер-351 6 3 122 35 1188 1995 2271 13
Спейсер-377 6 6 122 35 1398 2100 2376 13
Спейсер-400 7   122 35 1386 2205 2527 11
Спейсер-426 7 7 122 35 1631 2991 3313 11
Спейсер-432 7 7 122 35 1631 2991 3313 11
Спейсер-458 8   122 54 1584 2520 2888 10
Спейсер-500 8 8 122 54 1864     10
Спейсер-530 5     54 2715     5
Спейсер-630 6     54 3258     4
Спейсер-720 7     54 3801     3
Спейсер-820 8     54 4344     3
Спейсер-920 9     54 4887     2
Спейсер-1020 10     54 5430     2
Спейсер-1220 11 11   54 7139     2
Спейсер-1420 13 11   54 8225     1

Ориентировочное количество колец Спейсер, устанавливаемых на участке (точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:

N=(L/K) + 3 (шт.),

где:

L - длина участка, м;
К - расстояние между кольцами, выбирается в пределах 0,6...2 м для металлических трубопроводов, 2...3 м для трубопроводов из стеклопластиковых труб.

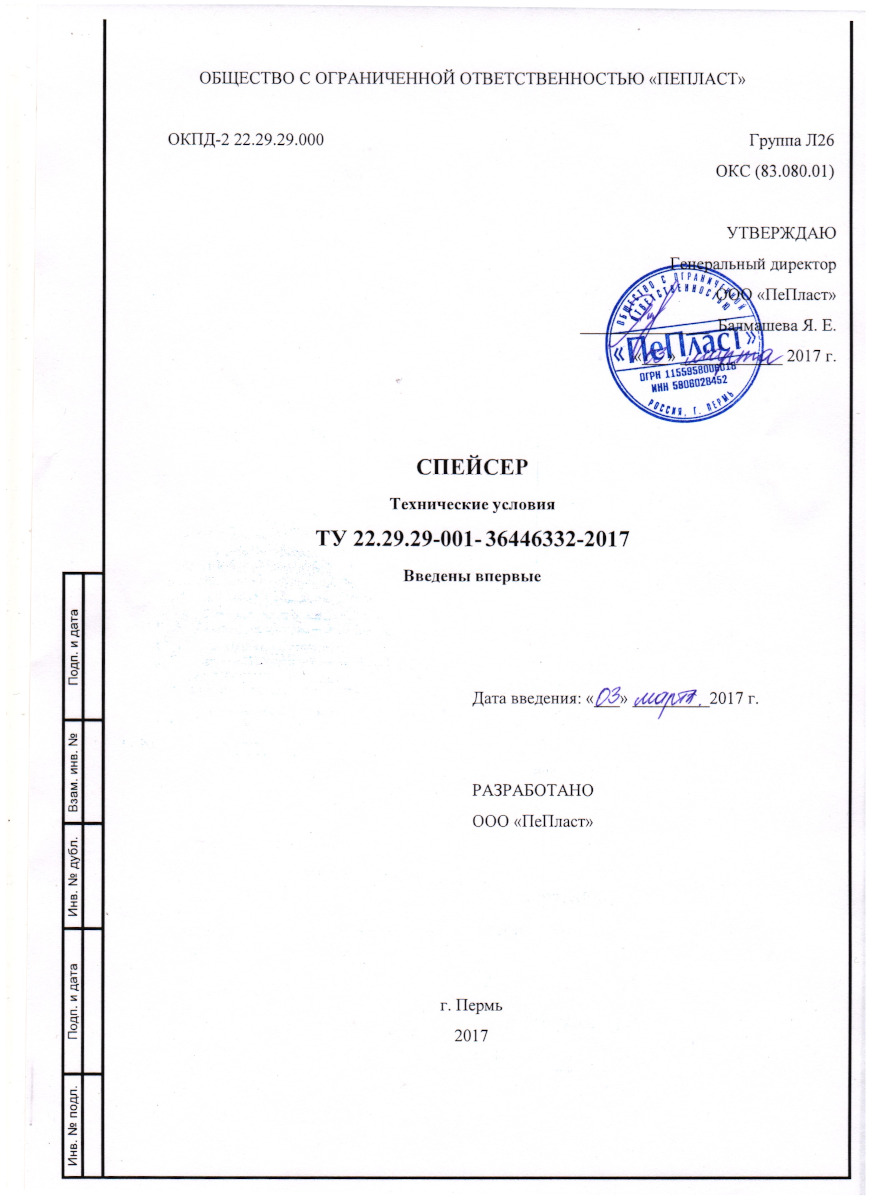

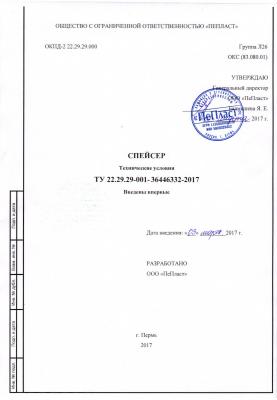

ТУ 22.29.29-001-36446332-2017

Кольцо предохранительное, изолирующее, диэлектрическое Спейсер.

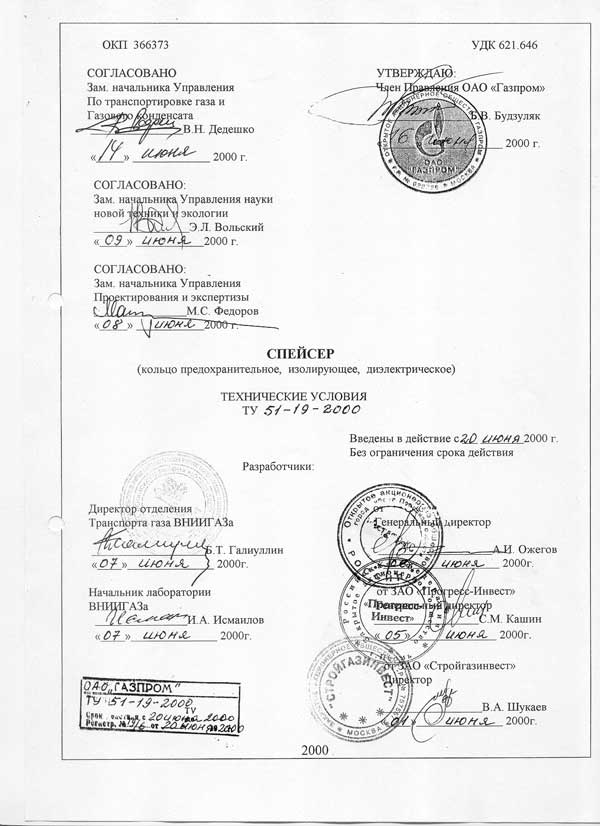

ТУ 51-19-2000, ТУ 22.29.29-001-36446332-2017
