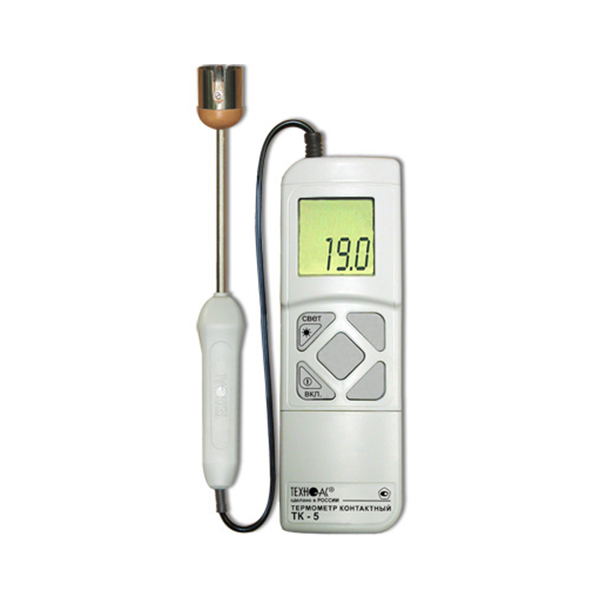

Термометры предназначены для измерения температуры жидкостей, сыпучих веществ, воздуха, газовых смесей, поверхности твердых тел, относительной влажности воздушно-газовой среды.
Приборы зарегистрированы в Госреестре средств измерений под № 41002-09 и допущены к применению в РФ, РБ, Украине и Казахстане. Санитарно-эпидемиологическое заключение № 77.МО.01.421.П.009729.08.09

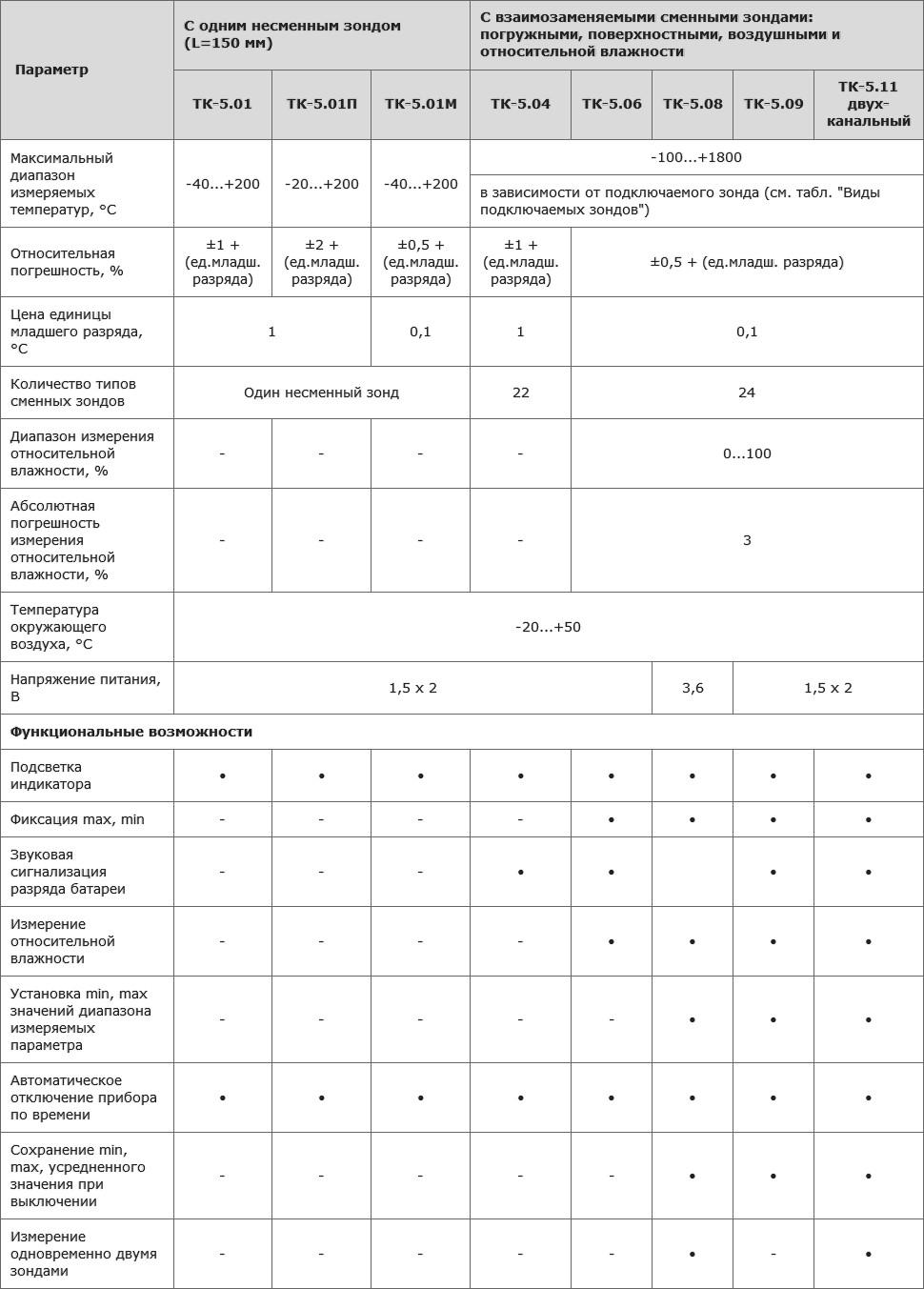

Параметр | С одним несменным зондом (L=150 мм) |
С взаимозаменяемыми сменными зондами: погружными, поверхностными, воздушными и относительной влажности | ||||||

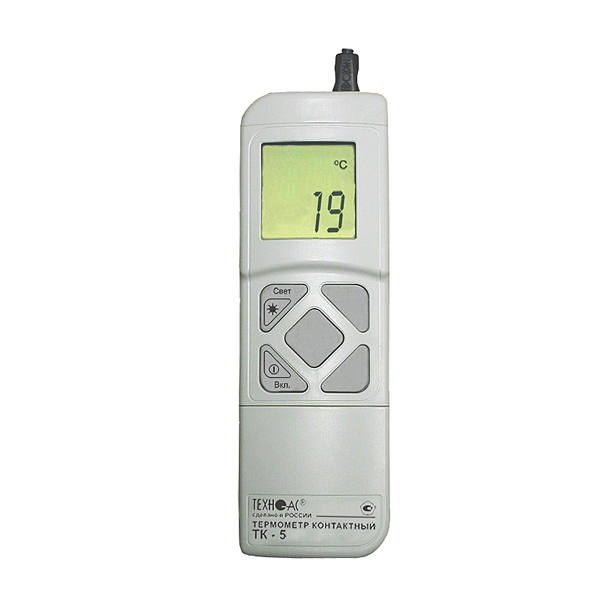

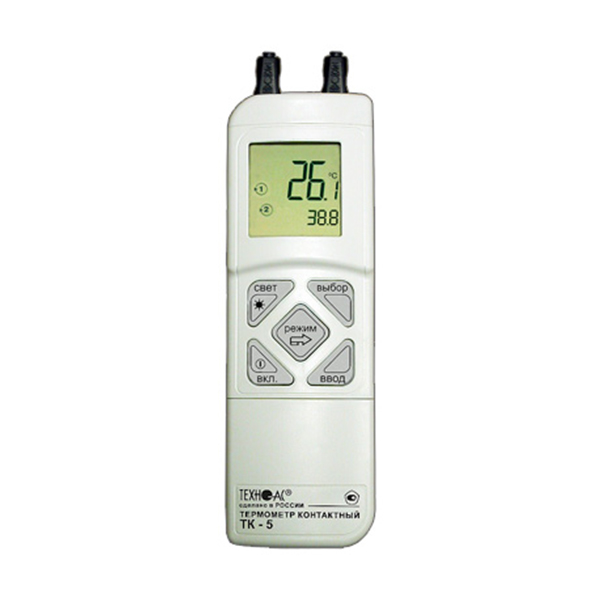

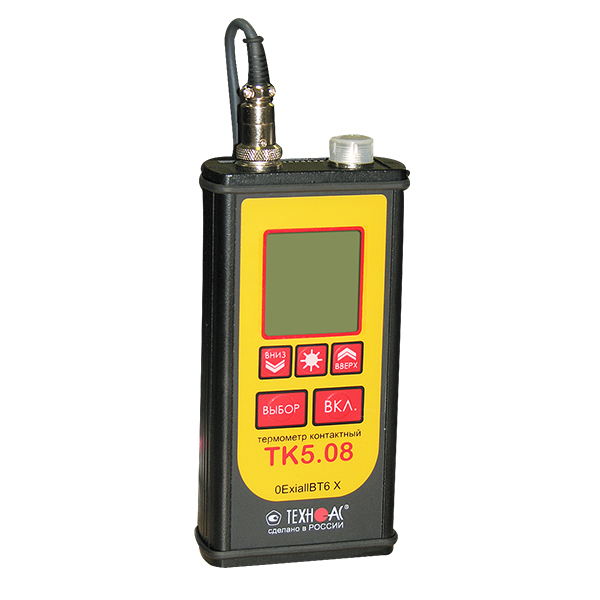

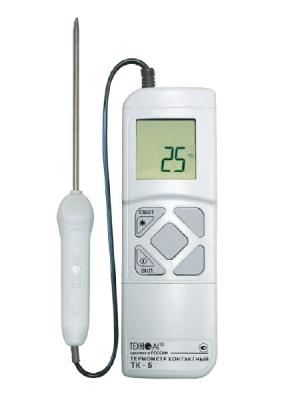

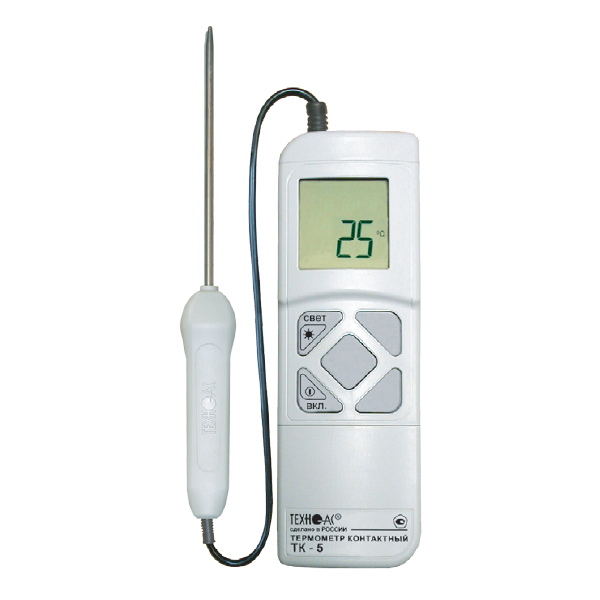

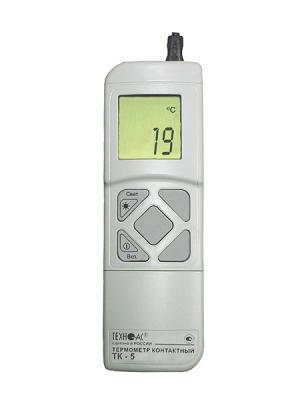

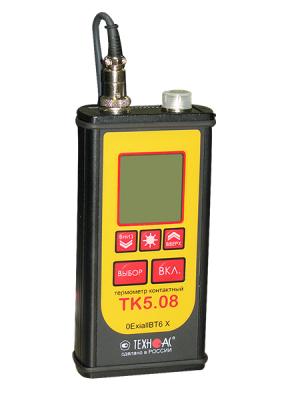

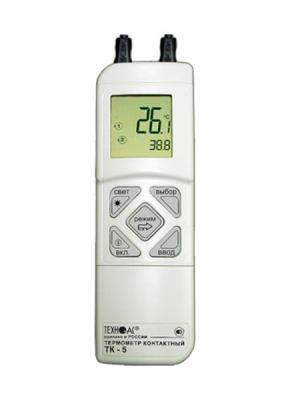

ТК-5.01 | ТК-5.01П | ТК-5.01М | ТК-5.04 | ТК-5.06 | ТК-5.08 | ТК-5.09 | ТК-5.11 двух-канальный | |
Максимальный диапазон измеряемых температур, °С | -40...+200 | -20...+200 | -40...+200 | -100...+1800 | ||||
в зависимости от подключаемого зонда (см. табл. "Виды подключаемых зондов") | ||||||||
Относительная погрешность, % | ±1 + (ед.младш. разряда) | ±2 + (ед.младш. разряда) | ±0,5 + (ед.младш. разряда) | ±1 + (ед.младш. разряда) | ±0,5 + (ед.младш. разряда) | |||
Цена единицы младшего разряда, °С | 1 | 0,1 | 1 | 0,1 | ||||
Количество типов сменных зондов | Один несменный зонд | 22 | 24 | |||||
Диапазон измерения относительной влажности, % | - | - | - | - | 0...100 | |||
Абсолютная погрешность измерения относительной влажности, % | - | - | - | - | 3 | |||
Температура окружающего воздуха, °С | -20...+50 | |||||||
Напряжение питания, В | 1,5 x 2 | 3,6 | 1,5 x 2 | |||||

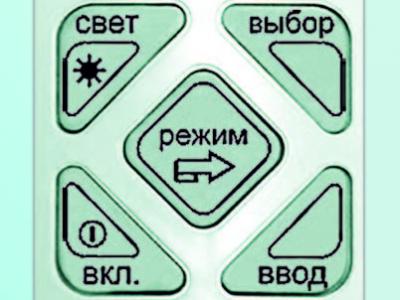

Функциональные возможности | ||||||||
Подсветка индикатора | • | • | • | • | • | • | • | • |

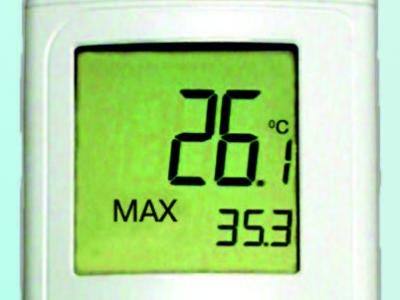

Фиксация max, min | - | - | - | - | • | • | • | • |
Звуковая сигнализация разряда батареи | - | - | - | • | • | • | • | |
Измерение относительной влажности | - | - | - | - | • | • | • | • |
Установка min, max значений диапазона измеряемых параметра | - | - | - | - | - | • | • | • |
Автоматическое отключение прибора по времени | • | • | • | • | • | • | • | • |
Сохранение min, max, усредненного значения при выключении | - | - | - | - | - | • | • | • |
Измерение одновременно двумя зондами | - | - | - | - | - | • | - | • |
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ТЕРМОМЕТРОВ:

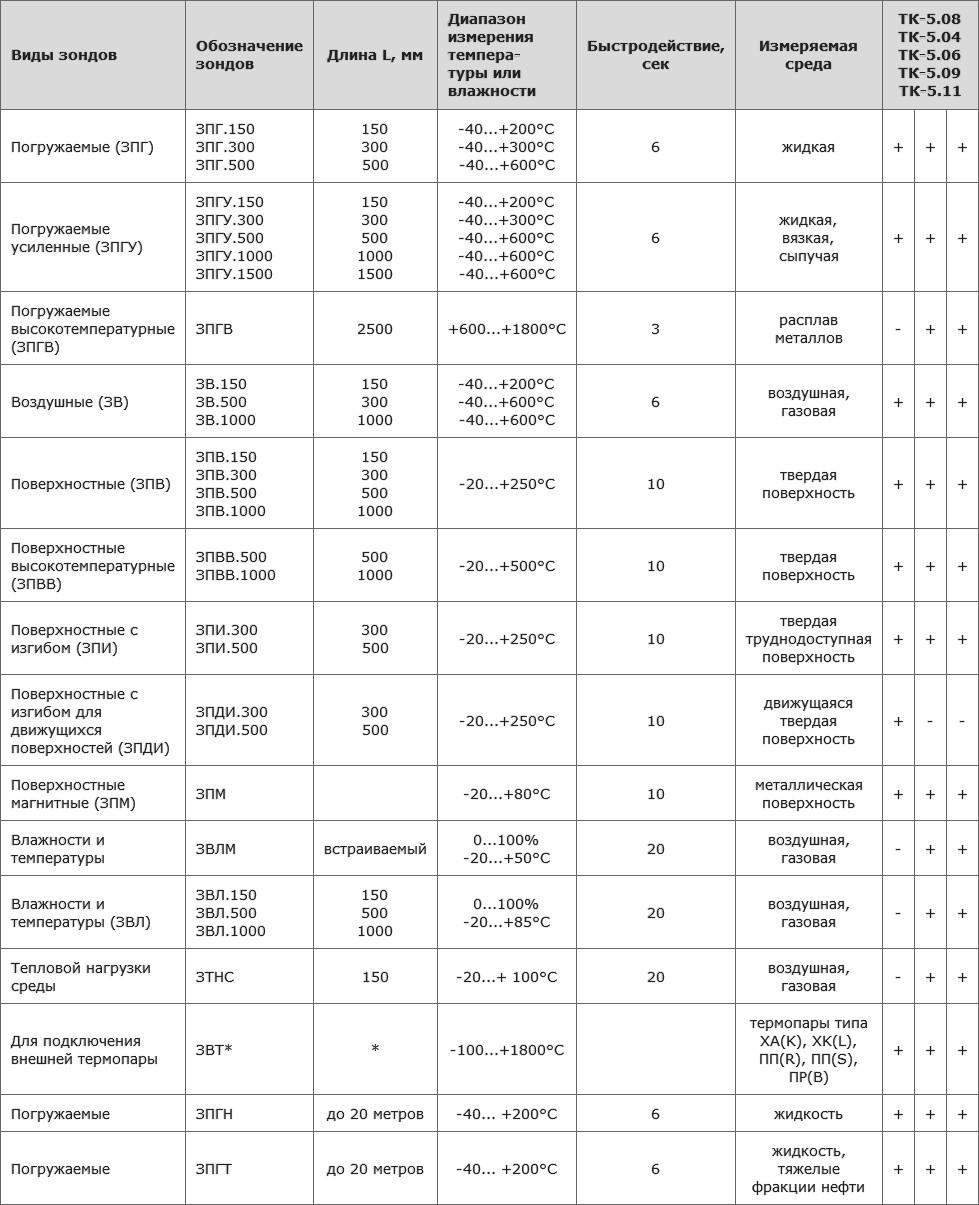

Виды зондов | Обозначение зондов | Длина L, мм | Диапазон измерения темпера- туры или влажности |
Быстродействие, сек | Измеряемая среда | ТК-5.08 ТК-5.04 ТК-5.06 ТК-5.09 ТК-5.11 |
||
Погружаемые (ЗПГ) | ЗПГ.150 ЗПГ.300 ЗПГ.500 |
150 300 500 |
-40...+200°С -40...+300°С -40...+600°С |
6 | жидкая | + | + | + |
Погружаемые усиленные (ЗПГУ) | ЗПГУ.150 ЗПГУ.300 ЗПГУ.500 ЗПГУ.1000 ЗПГУ.1500 |
150 300 500 1000 1500 |
-40...+200°С -40...+300°С -40...+600°С -40...+600°С -40...+600°С |
6 | жидкая, вязкая, сыпучая |
+ | + | + |
Погружаемые высокотемпературные (ЗПГВ) | ЗПГВ | 2500 | +600...+1800°С | 3 | расплав металлов | - | + | + |
Воздушные (ЗВ) | ЗВ.150 ЗВ.500 ЗВ.1000 |
150 300 1000 |
-40...+200°С -40...+600°С -40...+600°С |
6 | воздушная, газовая | + | + | + |
Поверхностные (ЗПВ) | ЗПВ.150 ЗПВ.300 ЗПВ.500 ЗПВ.1000 |
150 300 500 1000 |

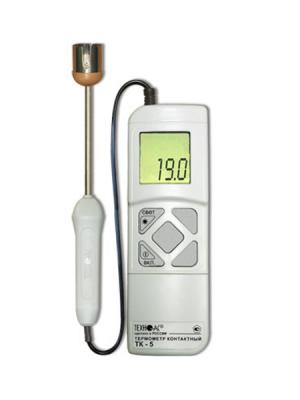

-20...+250°С | 10 | твердая поверхность | + | + | + |
Поверхностные высокотемпературные (ЗПВВ) | ЗПВВ.500 ЗПВВ.1000 |
500 1000 |
-20...+500°С | 10 | твердая поверхность | + | + | + |

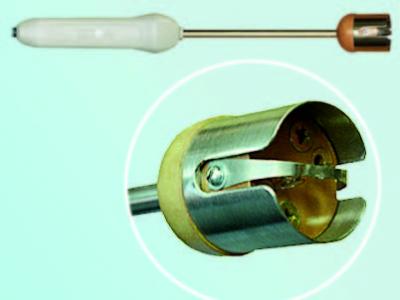

Поверхностные с изгибом (ЗПИ) | ЗПИ.300 ЗПИ.500 |
300 500 |
-20...+250°С | 10 | твердая труднодоступная поверхность | + | + | + |
Поверхностные с изгибом для движущихся поверхностей (ЗПДИ) | ЗПДИ.300 ЗПДИ.500 |
300 500 |
-20...+250°С | 10 | движущаяся твердая поверхность | + | - | - |
Поверхностные магнитные (ЗПМ) | ЗПМ | -20...+80°С | 10 | металлическая поверхность | + | + | + | |
Влажности и температуры | ЗВЛМ | встраиваемый | 0...100% -20...+50°С |
20 | воздушная, газовая | - | + | + |
Влажности и температуры (ЗВЛ) | ЗВЛ.150 ЗВЛ.500 ЗВЛ.1000 |
150 500 1000 |
0...100% -20...+85°С |
20 | воздушная, газовая | - | + | + |
Тепловой нагрузки среды | ЗТНС | 150 | -20...+ 100°С | 20 | воздушная, газовая | - | + | + |
Для подключения внешней термопары | ЗВТ* | * | -100...+1800°С | термопары типа XA(K), XK(L), ПП(R), ПП(S), ПР(B) | + | + | + | |
Погружаемые | ЗПГН | до 20 метров | -40... +200°С | 6 | жидкость | + | + | + |
Погружаемые | ЗПГТ | до 20 метров | -40... +200°С | 6 | жидкость, тяжелые фракции нефти | + | + | + |
* для работы с ЗВТ предприятие осуществляет поставку термопар любого назначения и исполнения по желанию заказчика
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
Теплоэнергетика и ЖКХ. Контроль поверхности нагрева, температуры теплоносителя в узлах ввода, тепловлажностного режима в помещениях. Энергоаудит.
Нефтегазовая отрасль. Температурный контроль жидких, газовоздушных сред и поверхностей нагрева при добыче, переработке и транспортировке продукции. Контроль ГС при сварке труб.
Производство. Техпроцессы, включающие в себя температурный контроль (металлургия, машиностроение, строительная и т.д.).
Пищевая промышленность. Температурный контроль техпроцессов сушки, варки, копчения, выпечки хлебобулочных изделий, переработки молока и т.д.
Сельское хозяйство. Оперативный контроль температурно-влажностного режима выращивания, хранения, транспортировки сырья и готовой продукции.

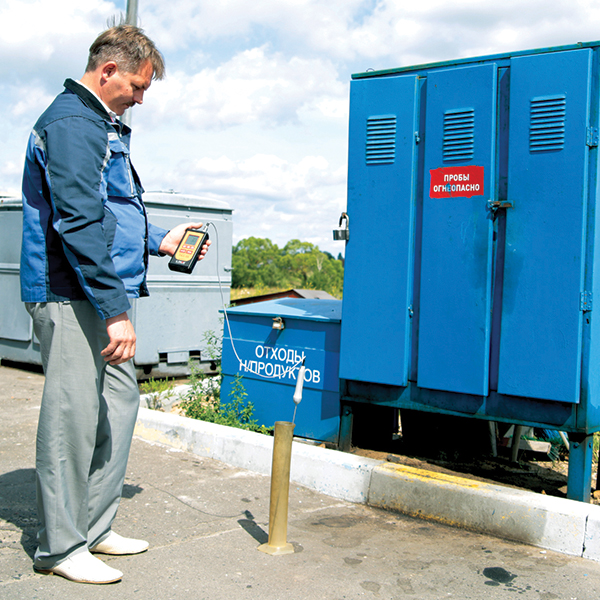

Назначение комплекта "Нефтяник"
Измерение температуры при проверке качества топлива в пробоотборниках.

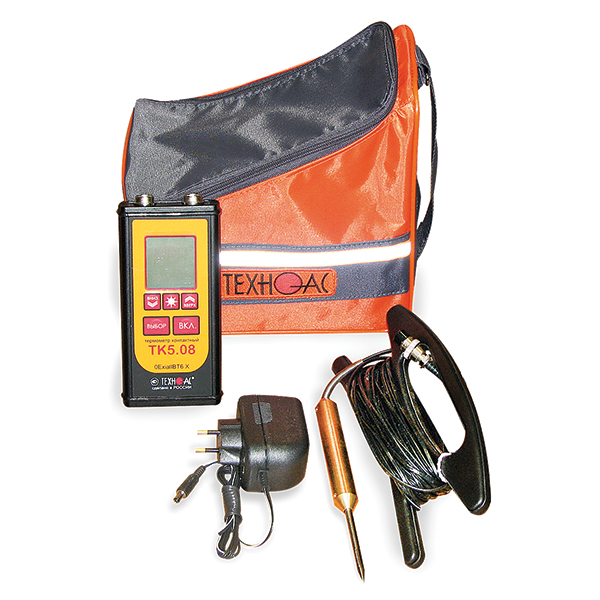

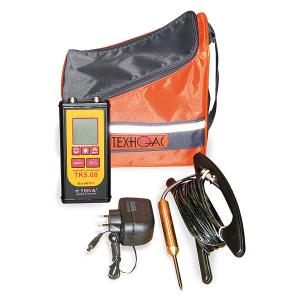

Назначение комплекта "Нефтяник-1"
Предназначен для измерения температуры при транспортировке нефтепродуктов, а именно для внесения температурной поправки на объемное расширение нефтепродуктов. Комплект "Нефтяник-1" позволяет производить измерения температур для последующего расчета объемного расширения нефтепродуктов.
Функциональные возможности
Комплектация

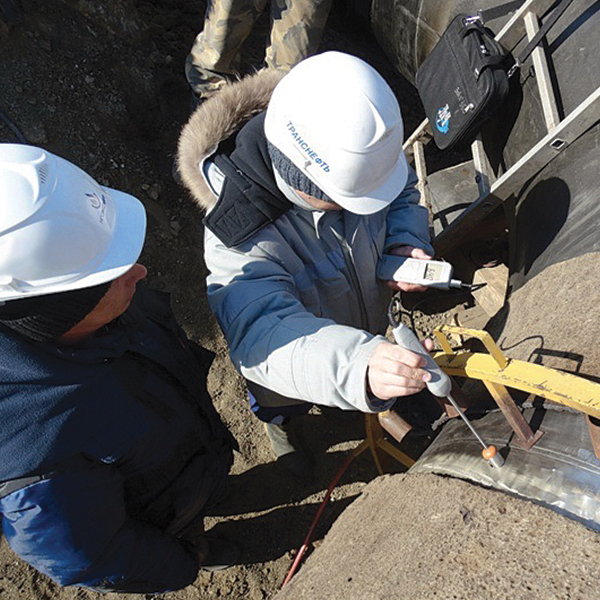

Контроль температуры, воздушной среды и поверхности сварочного шва при проведении сварочных работ.
Решаемые задачи
Контроль температуры окружающего воздуха;
Измерение температуры при подготовке кромок под сварку;
Контроль температуры подогрева при сварке разнородных сталей;
Контроль температуры при проверке качества сварных соединений.
Состав комплекта

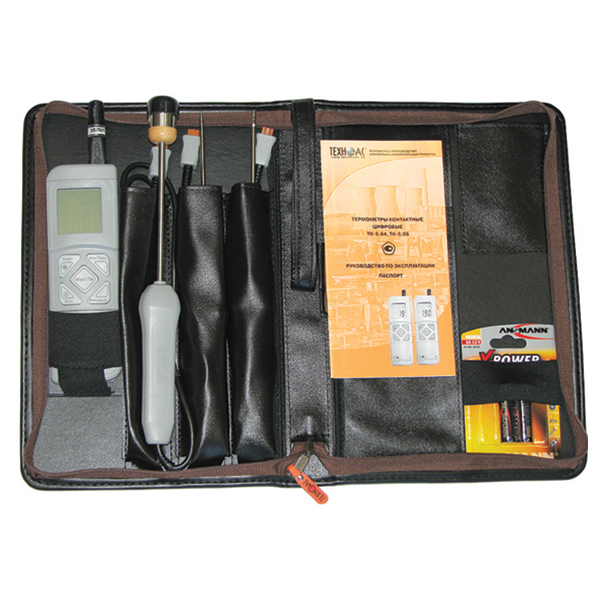

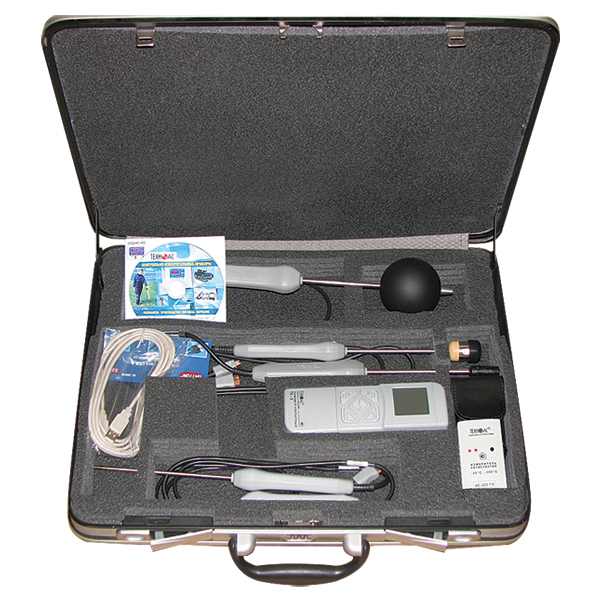

Комплекты предназначены для измерения температуры и влажности воздуха в помещениях, поверхности отопительных приборов, температуры воды в системах отопления и горячего водоснабжения. Все составляющие комплектов подобраны таким образом, чтобы в наибольшей степени соответствовать по своим точностным характеристикам требованиям СанПиН 2.1.2.2645 и ГОСТ30494-2011.
Комплектация
