Теплоизоляционный пояс универсальный на сварочный шов (ТПУ-П)

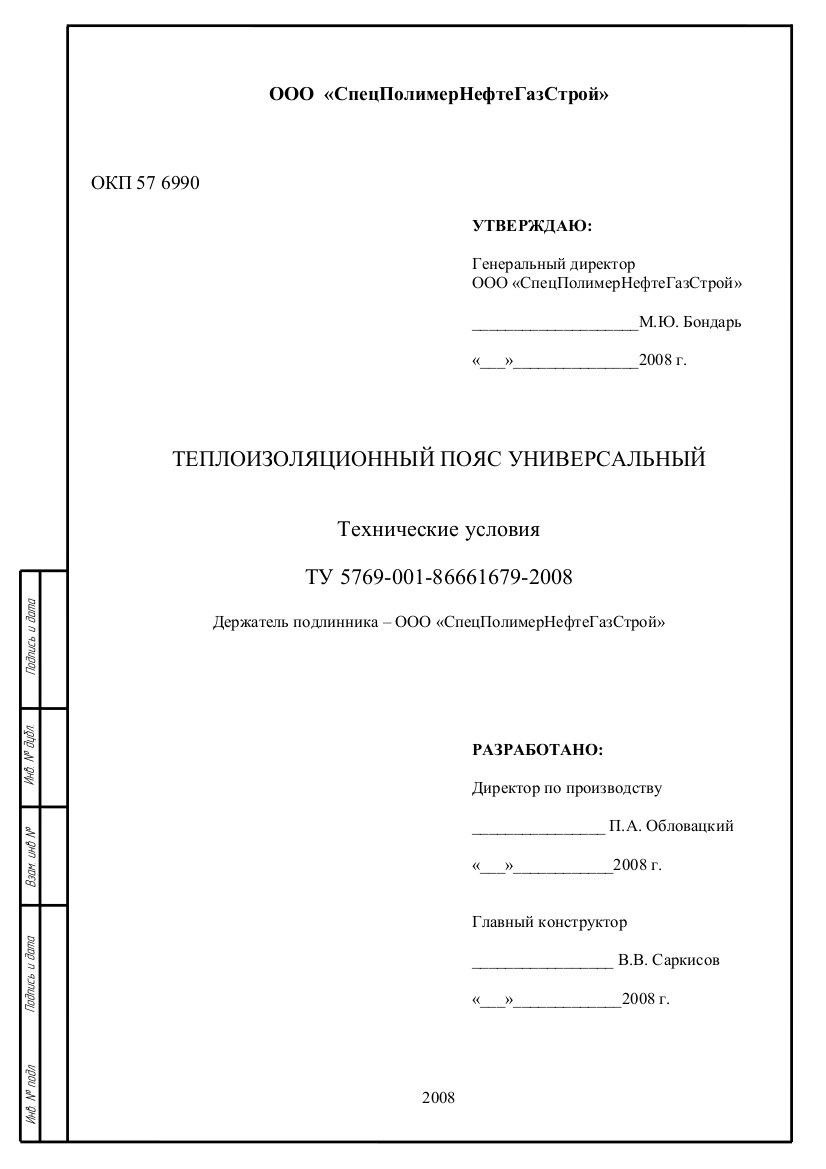

ТУ 5769-001-86661679-2008

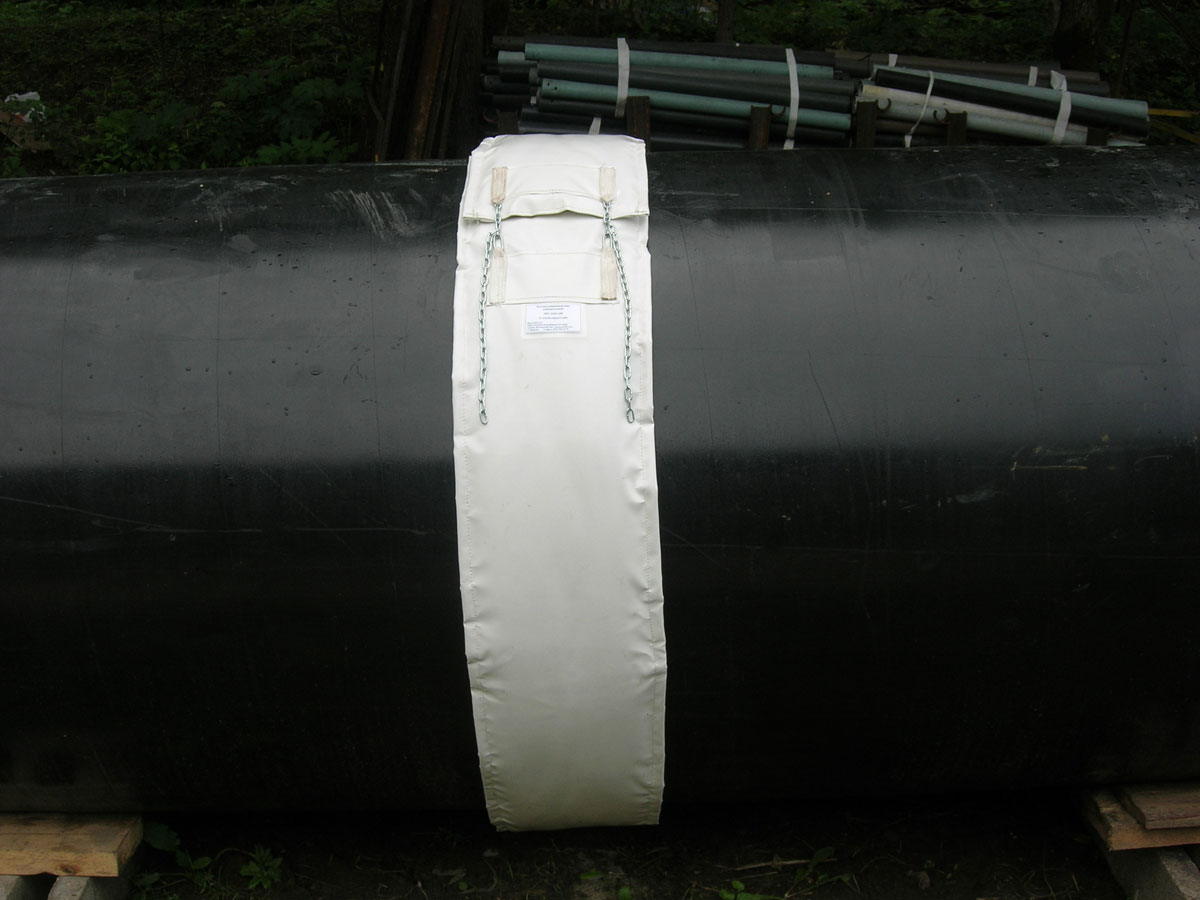

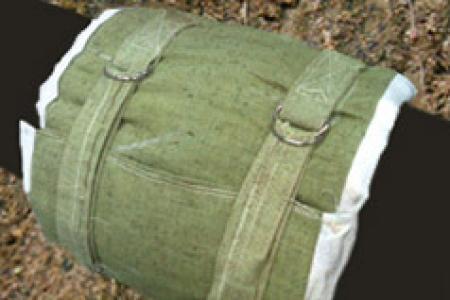

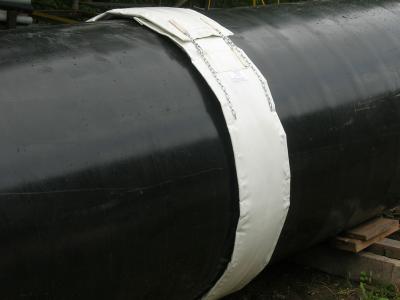

  • Теплоизоляционный пояс ТПУ-П на трубопроводе

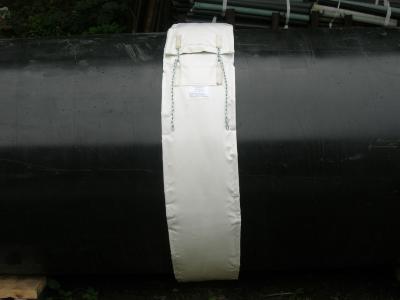

  • Теплоизоляционный пояс ТПУ-П на трубопроводе

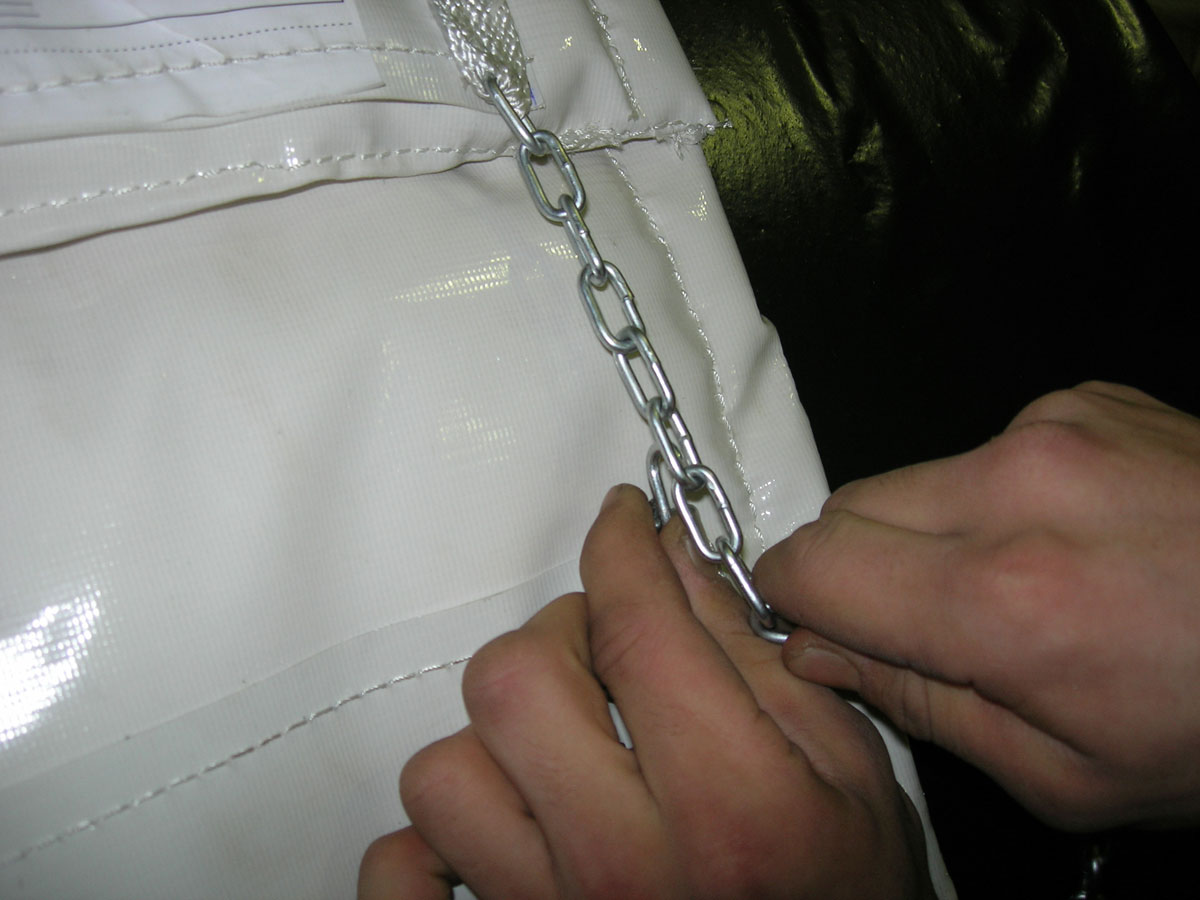

  • Фиксация пояса ТПУ-П на трубе

Теплоизоляционный пояс универсальный (ТПУ-П) предназначен для защиты сварного стыка от внережимного охлаждения или в случае необходимости непродолжительного перерыва в работе, например при наличии осадков при выполнении сварочных работ во время строительства и ремонта трубопроводов Ø57 мм – Ø1420 мм (включительно) во всех макроклиматических районах с абсолютной минимальной температурой воздуха не ниже минус 50°С.

Климатическое исполнение – УХЛ, категория размещения 1 по ГОСТ 15150.

Пример записи при заказе ТПУ:

ТПУ – 720-1100-П ТУ 5769-001-86661679-2008,

где:

ТПУ - теплоизоляционный пояс универсальный;
720 – диаметр трубопровода в мм;
1100 – максимальная температура на рабочей поверхности, °С;
П – с ПВХ покрытием защитной поверхности ТПУ и рабочей поверхностью из кремнеземной ткани.

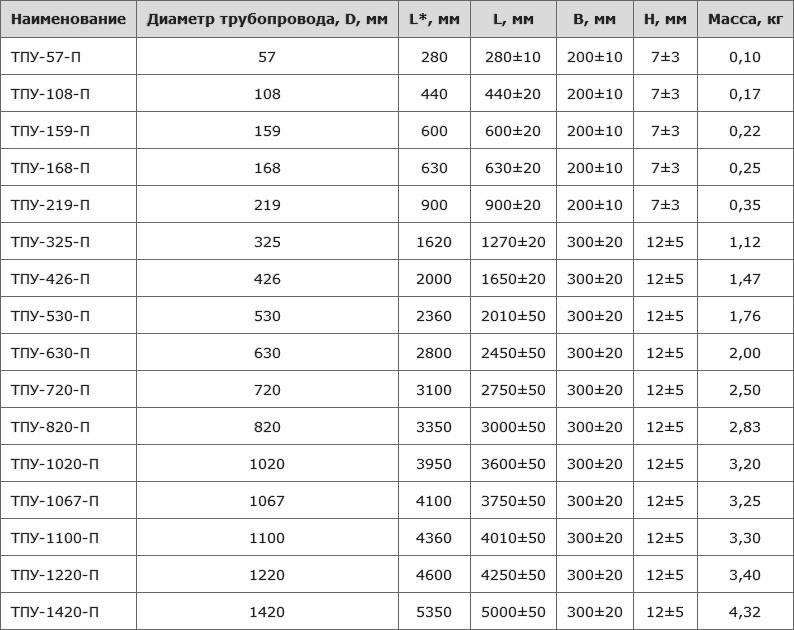

Основные параметры и размеры теплоизоляционных поясов ТПУ-П

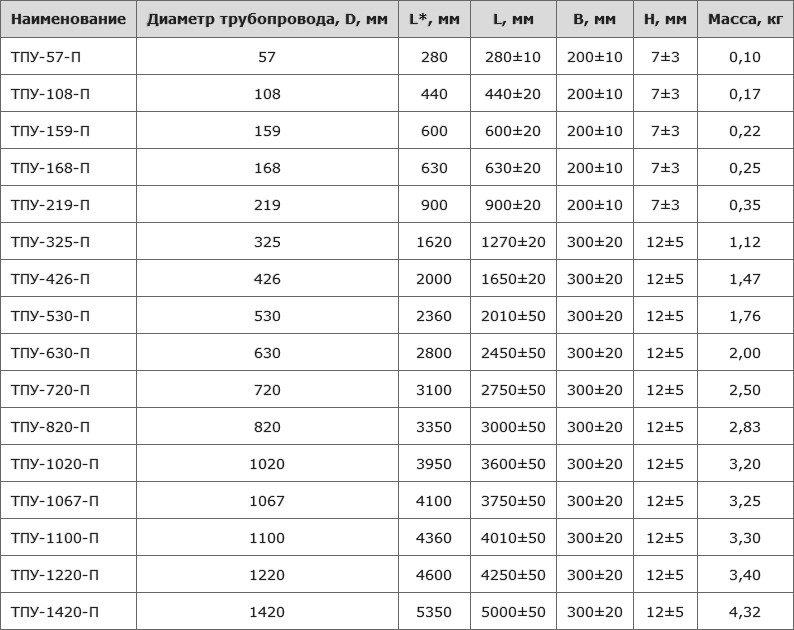

Наименование Диаметр трубопровода, D, мм L*, мм L, мм B, мм Н, мм Масса, кг
ТПУ-57-П 57 280 280±10 200±10 7±3 0,10
ТПУ-108-П 108 440 440±20 200±10 7±3 0,17
ТПУ-159-П 159 600 600±20 200±10 7±3 0,22
ТПУ-168-П 168 630 630±20 200±10 7±3 0,25
ТПУ-219-П 219 900 900±20 200±10 7±3 0,35
ТПУ-325-П 325 1620 1270±20 300±20 12±5 1,12
ТПУ-426-П 426 2000 1650±20 300±20 12±5 1,47
ТПУ-530-П 530 2360 2010±50 300±20 12±5 1,76
ТПУ-630-П 630 2800 2450±50 300±20 12±5 2,00
ТПУ-720-П 720 3100 2750±50 300±20 12±5 2,50
ТПУ-820-П 820 3350 3000±50 300±20 12±5 2,83
ТПУ-1020-П 1020 3950 3600±50 300±20 12±5 3,20
ТПУ-1067-П 1067 4100 3750±50 300±20 12±5 3,25
ТПУ-1100-П 1100 4360 4010±50 300±20 12±5 3,30
ТПУ-1220-П 1220 4600 4250±50 300±20 12±5 3,40
ТПУ-1420-П 1420 5350 5000±50 300±20 12±5 4,32

ТПУ-П. Размеры

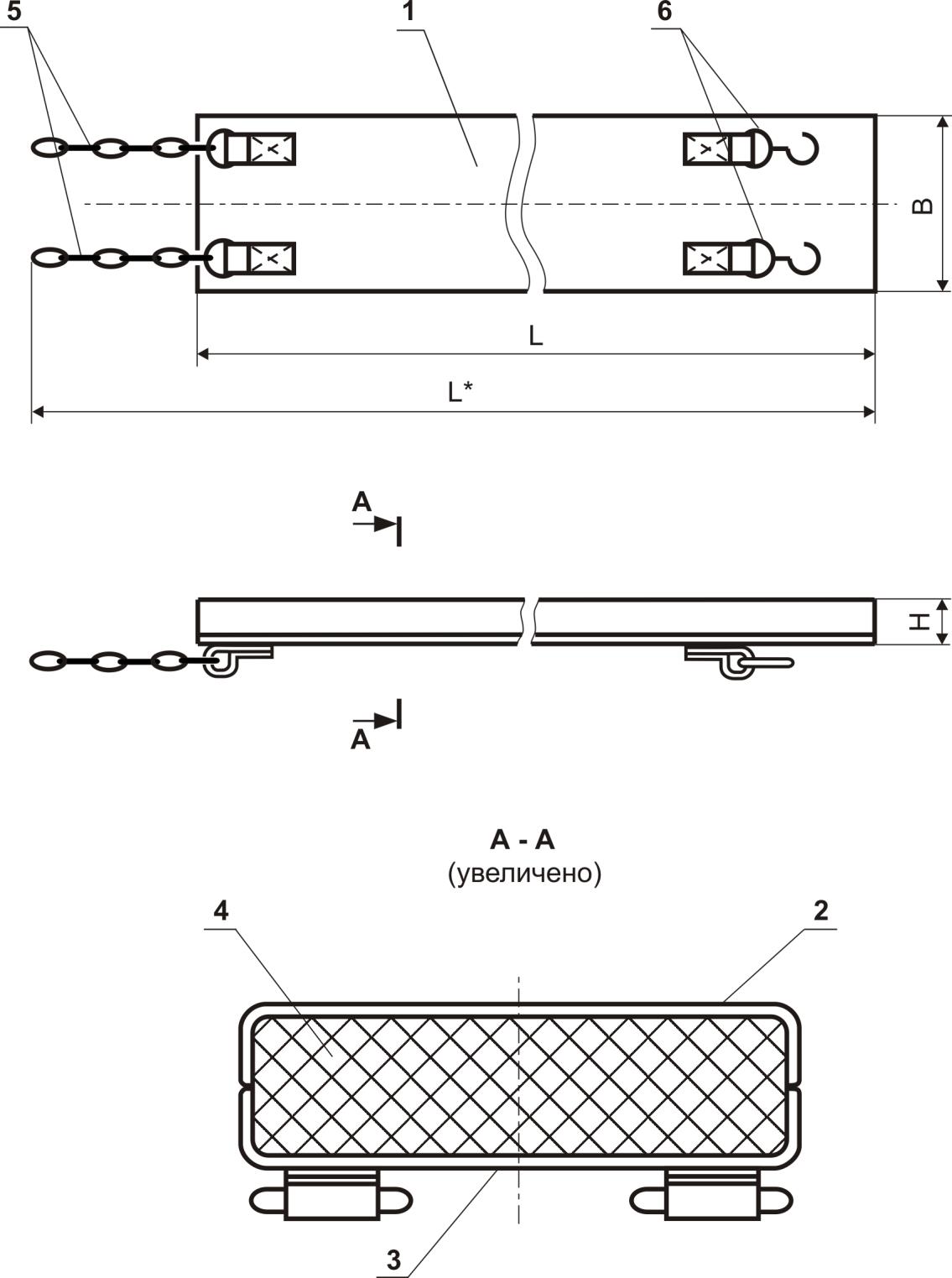

Рисунок 1. Теплоизоляционный пояс универсальный (ТПУ-П)
1 - чехол-корпус; 2 - рабочая поверхность; 3 - защитная поверхность; 4 - теплоизоляционный материал;
5 - цепь; 6 - фиксирующий крючок



Схема установки и фиксация ТПУ-П на трубопроводе

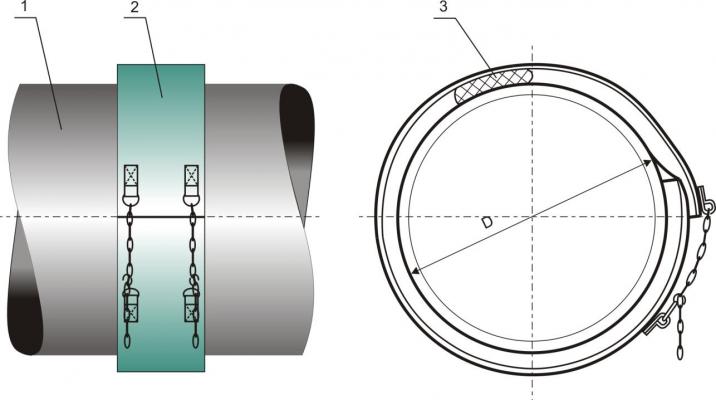

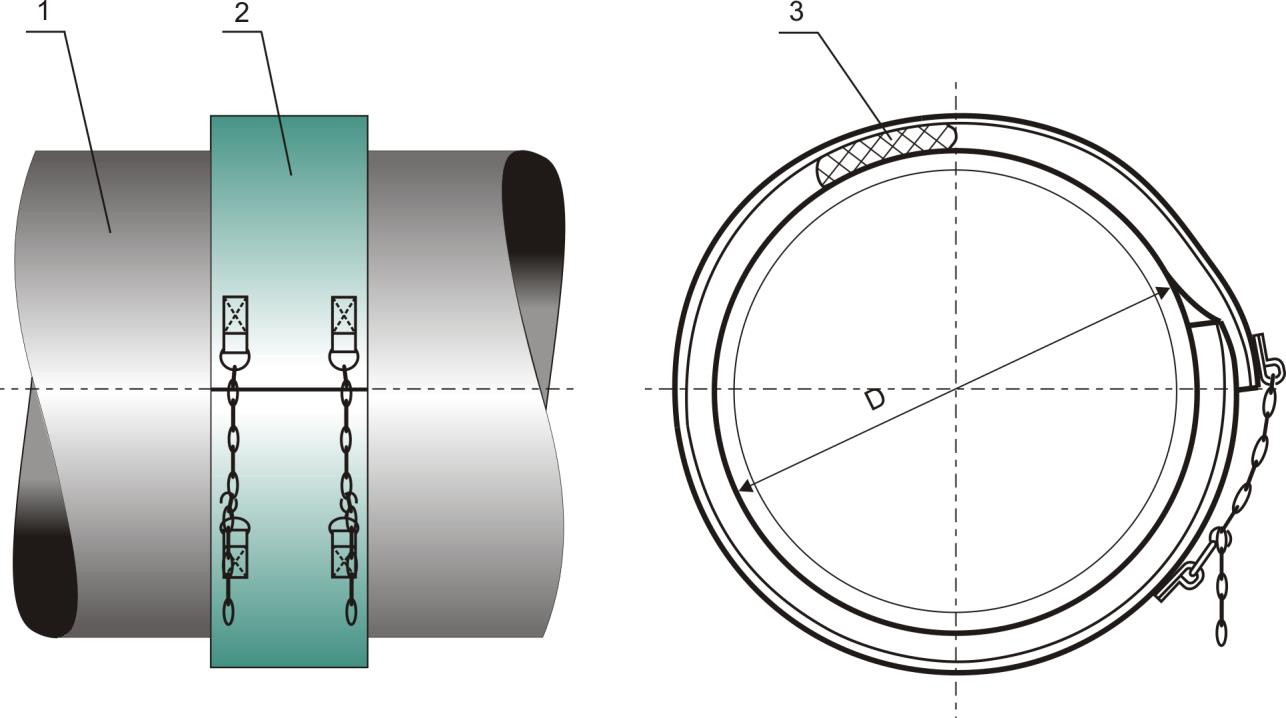

Рисунок 2. Схема установки и фиксации ТПУ на трубопроводе
1 - трубопровод; 2 - Теплоизоляционный пояс универсальный; 3 - слой теплоизоляции;
D - диаметр трубопровода



Схема установки ТПУ на сварной стык

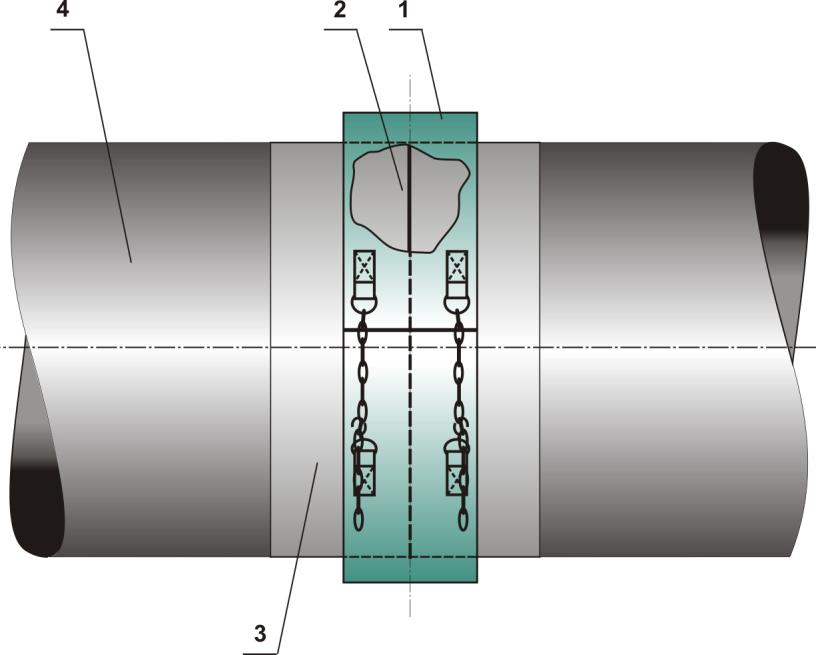

Рисунок 3. Схема установки ТПУ на сварной стык
1 - ТПУ; 2 - сварочный стык; 3 - трубопровод; 4 - изоляция
