Теплоизоляционный пояс универсальный для защиты изоляции (ТПУ-С)

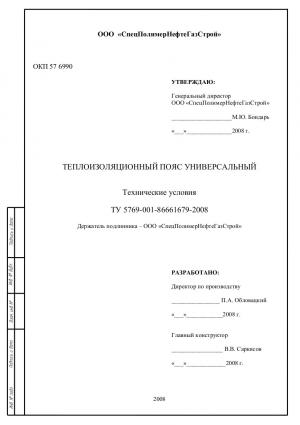

ТУ 5769-001-86661679-2008

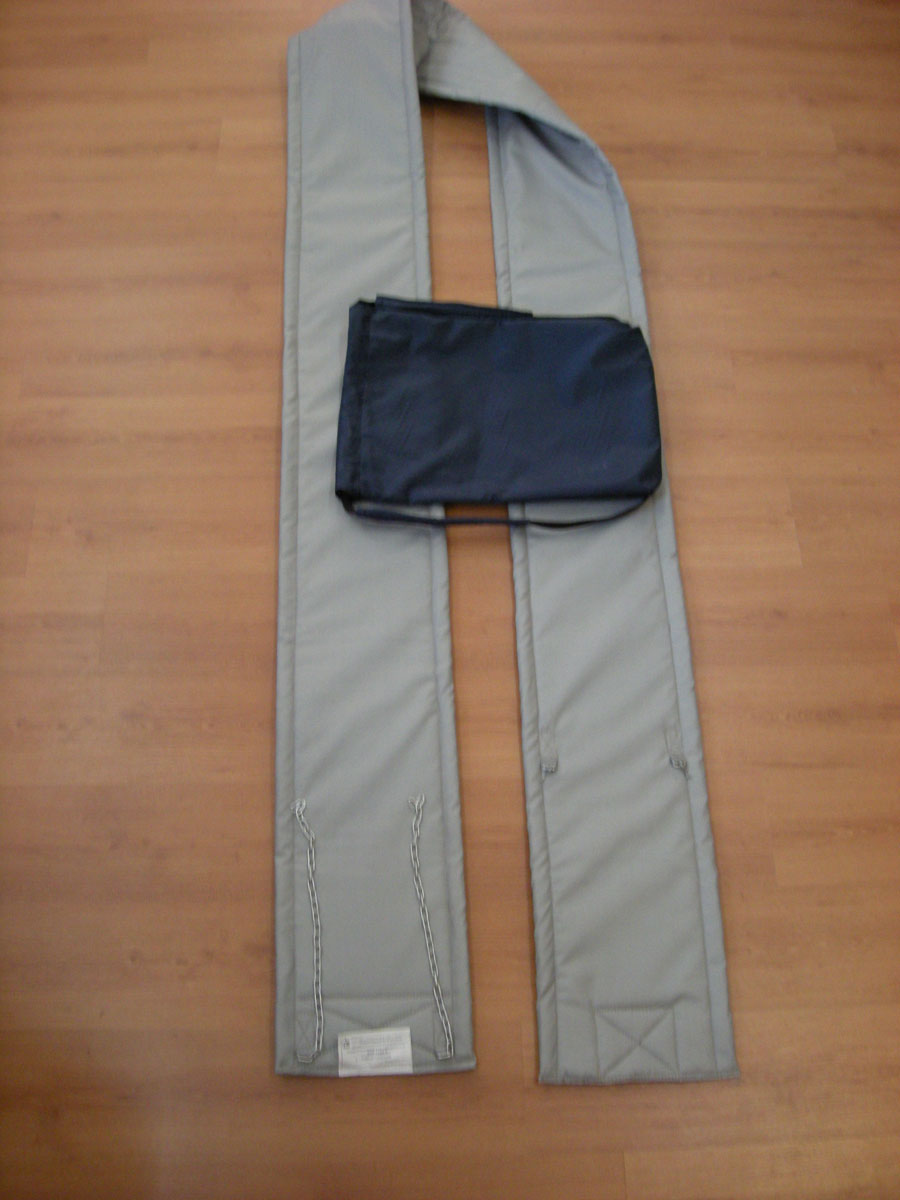

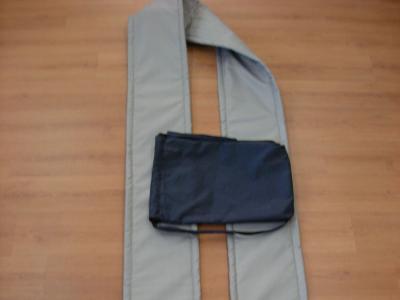

  • Теплоизоляционный пояс ТПУ-С

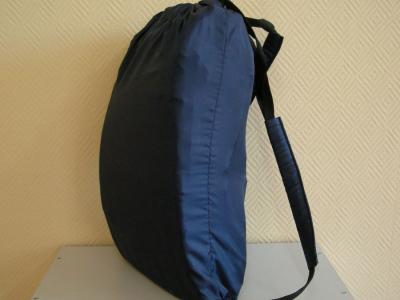

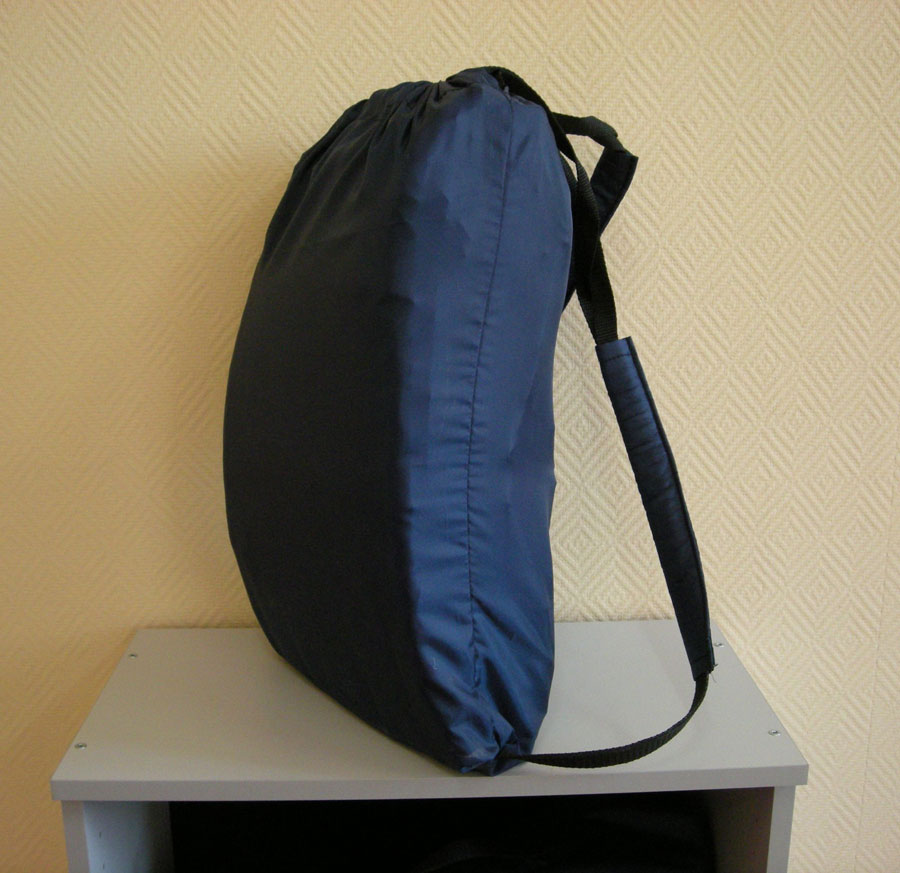

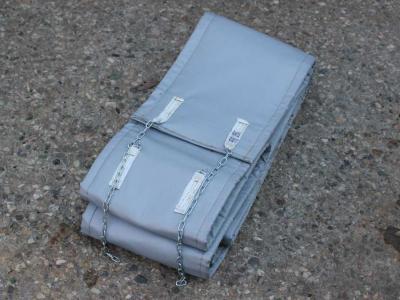

  • Теплоизоляционный пояс ТПУ-С в упакованном виде

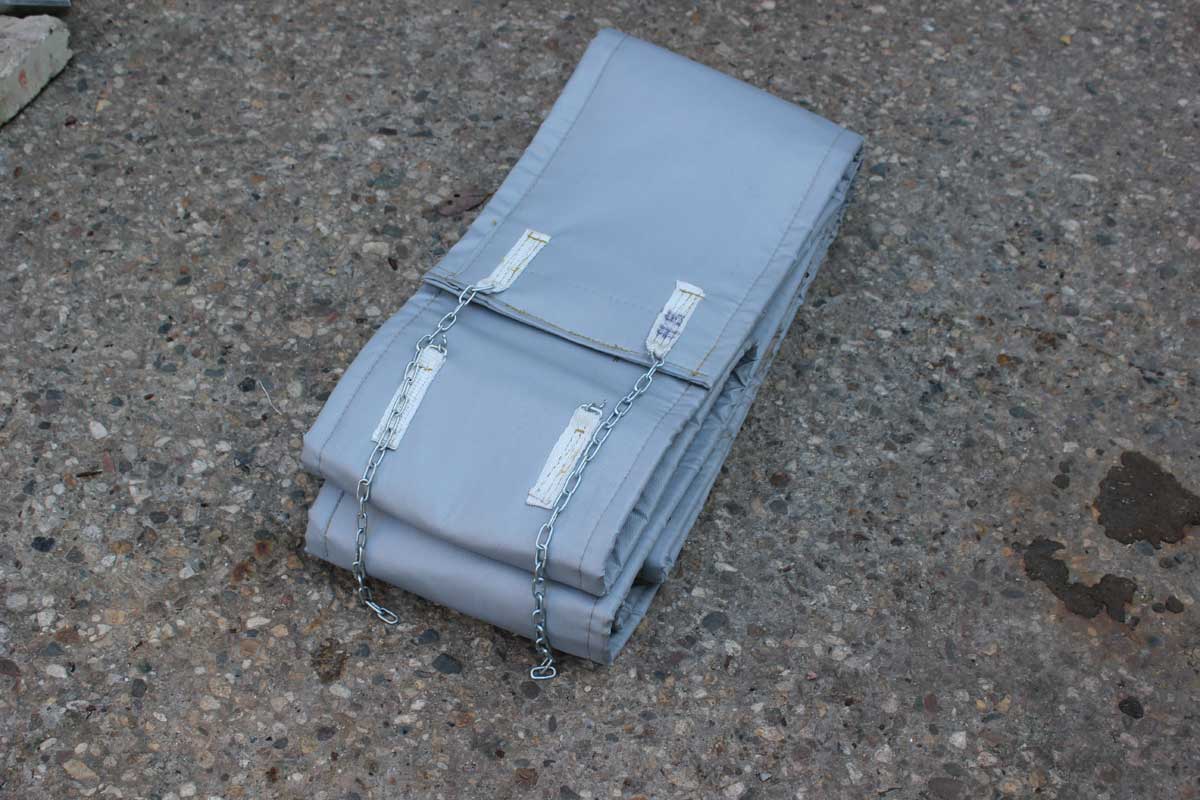

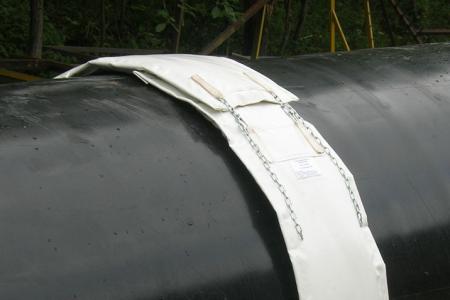

  • Теплоизоляционный пояс ТПУ-С

Теплоизоляционный пояс универсальный (ТПУ-С) предназначен для защиты целостности изоляции при предварительном подогреве торцов труб и прилегающих к ним поверхностей при выполнении сварочных работ во время строительства и ремонта трубопроводов Ø57 мм – Ø1420 мм (включительно) во всех макроклиматических районах с абсолютной минимальной температурой воздуха не ниже минус 50°С.

Климатическое исполнение – УХЛ, категория размещения 1 по ГОСТ 15150.

Пример записи при заказе ТПУ:

ТПУ – 720-600-С ТУ 5769-001-86661679-2008,

где:

ТПУ - теплоизоляционный пояс универсальный;
720 – диаметр трубопровода в мм;
600 – максимальная температура на рабочей поверхности, °С;
С – с силиконовым покрытием защитной и рабочей поверхности ТПУ.

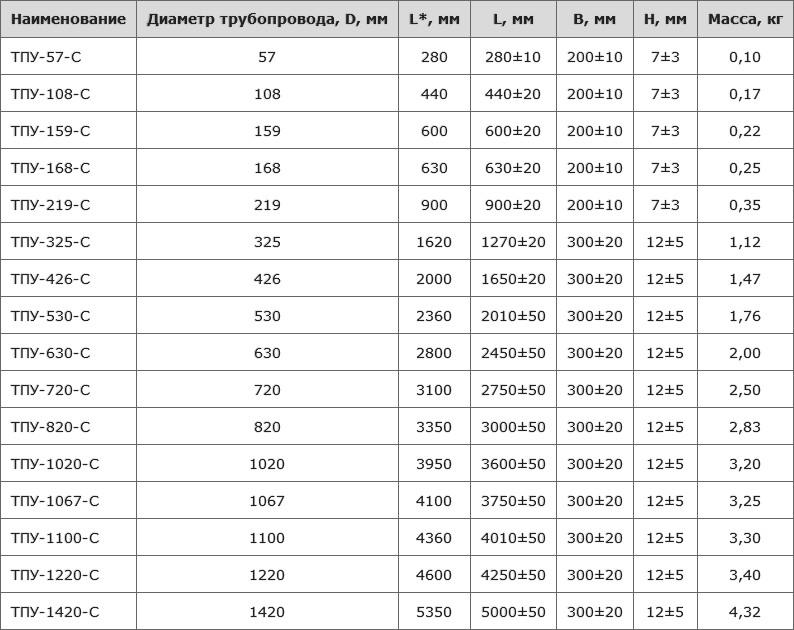

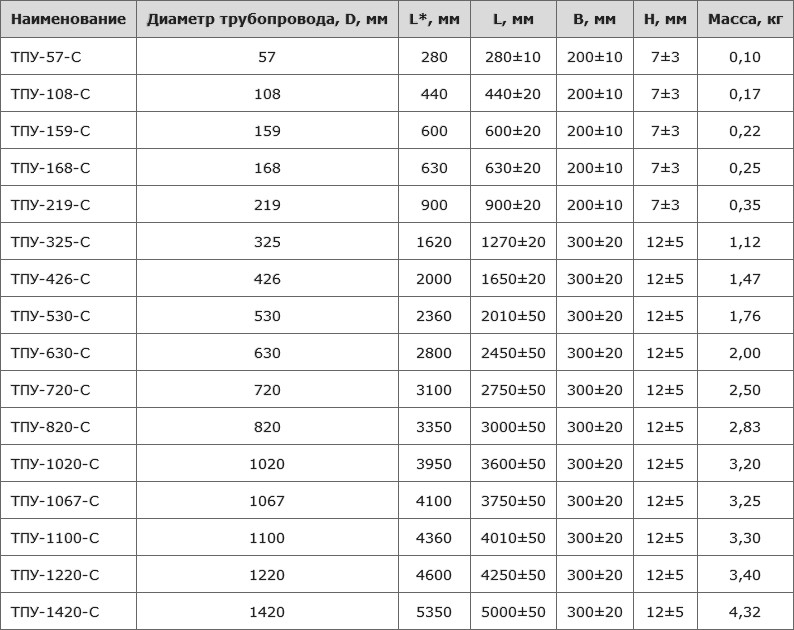

Основные параметры и размеры теплоизоляционных поясов ТПУ-С

Наименование Диаметр трубопровода, D, мм L*, мм L, мм B, мм Н, мм Масса, кг
ТПУ-57-С 57 280 280±10 200±10 7±3 0,10
ТПУ-108-С 108 440 440±20 200±10 7±3 0,17
ТПУ-159-С 159 600 600±20 200±10 7±3 0,22
ТПУ-168-С 168 630 630±20 200±10 7±3 0,25
ТПУ-219-С 219 900 900±20 200±10 7±3 0,35
ТПУ-325-С 325 1620 1270±20 300±20 12±5 1,12
ТПУ-426-С 426 2000 1650±20 300±20 12±5 1,47
ТПУ-530-С 530 2360 2010±50 300±20 12±5 1,76
ТПУ-630-С 630 2800 2450±50 300±20 12±5 2,00
ТПУ-720-С 720 3100 2750±50 300±20 12±5 2,50
ТПУ-820-С 820 3350 3000±50 300±20 12±5 2,83
ТПУ-1020-С 1020 3950 3600±50 300±20 12±5 3,20
ТПУ-1067-С 1067 4100 3750±50 300±20 12±5 3,25
ТПУ-1100-С 1100 4360 4010±50 300±20 12±5 3,30
ТПУ-1220-С 1220 4600 4250±50 300±20 12±5 3,40
ТПУ-1420-С 1420 5350 5000±50 300±20 12±5 4,32

Теплоизоляционный пояс универсальный ТПУ-С

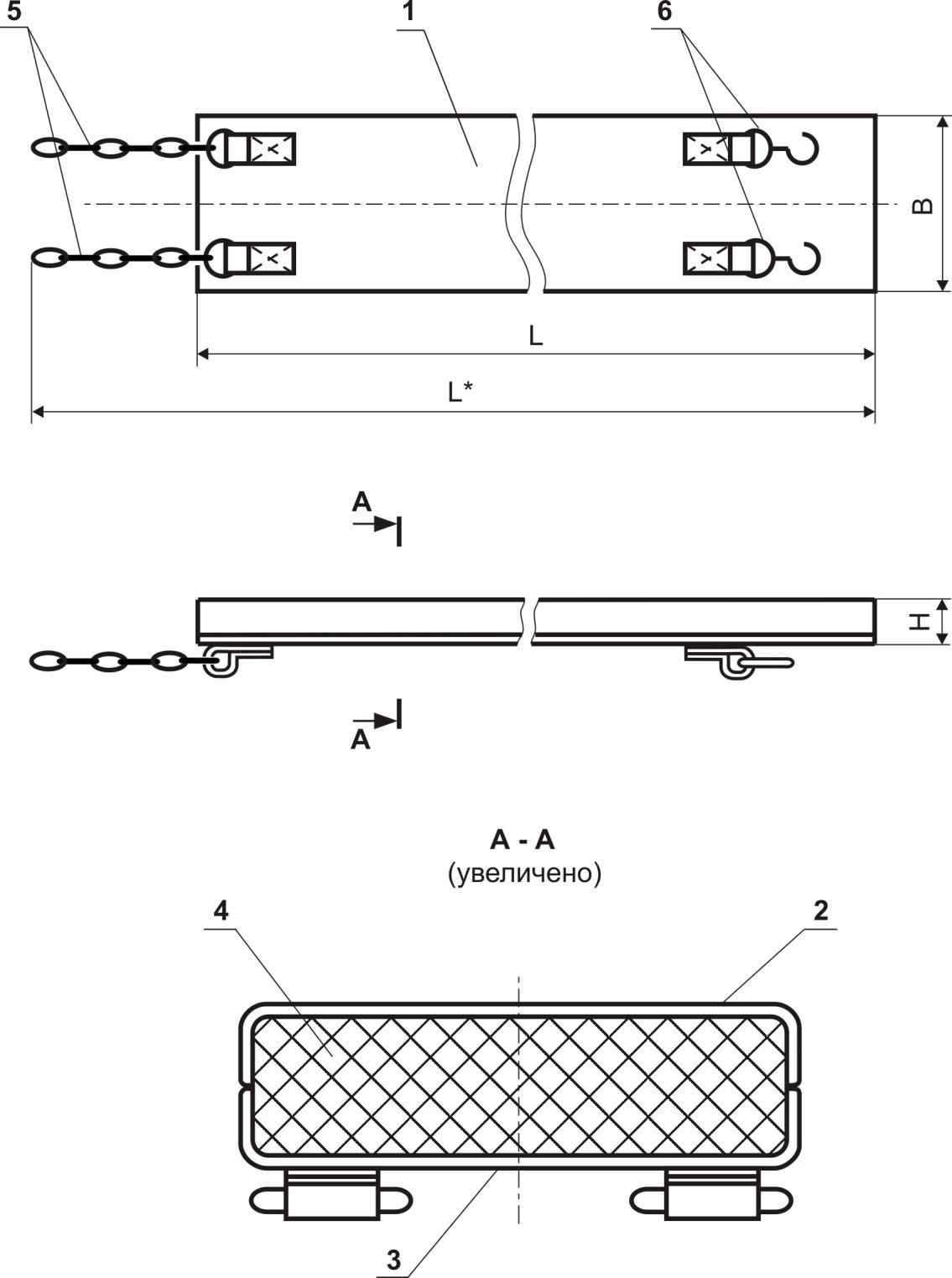

Рисунок 1. Теплоизоляционный пояс универсальный (ТПУ-С)
1 - чехол-корпус; 2 - рабочая поверхность; 3 - защитная поверхность; 4 - теплоизоляционный материал;
5 - цепь; 6 - фиксирующий крючок

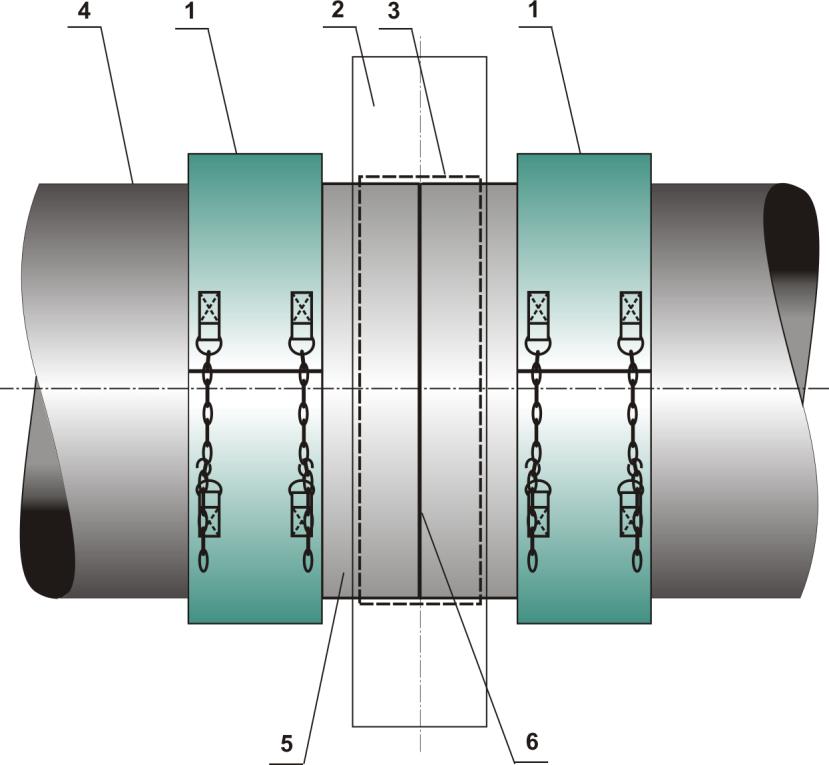

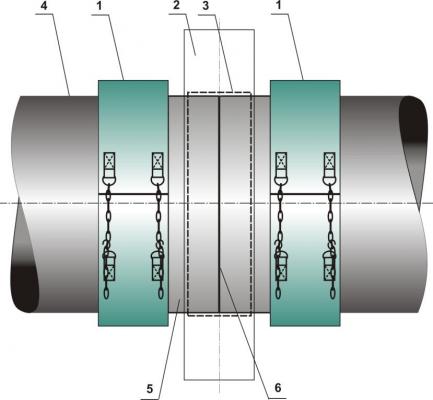

Схема установки ТПУ-С

Рисунок 2. Схема установки и фиксации ТПУ-С при предварительном подогреве стыков труб
1 - ТПУ-С; 2 - газопламенная горелка; 3 - зона нагрева; 4 - изоляция; 5 - труба; 6 - стык трубы
