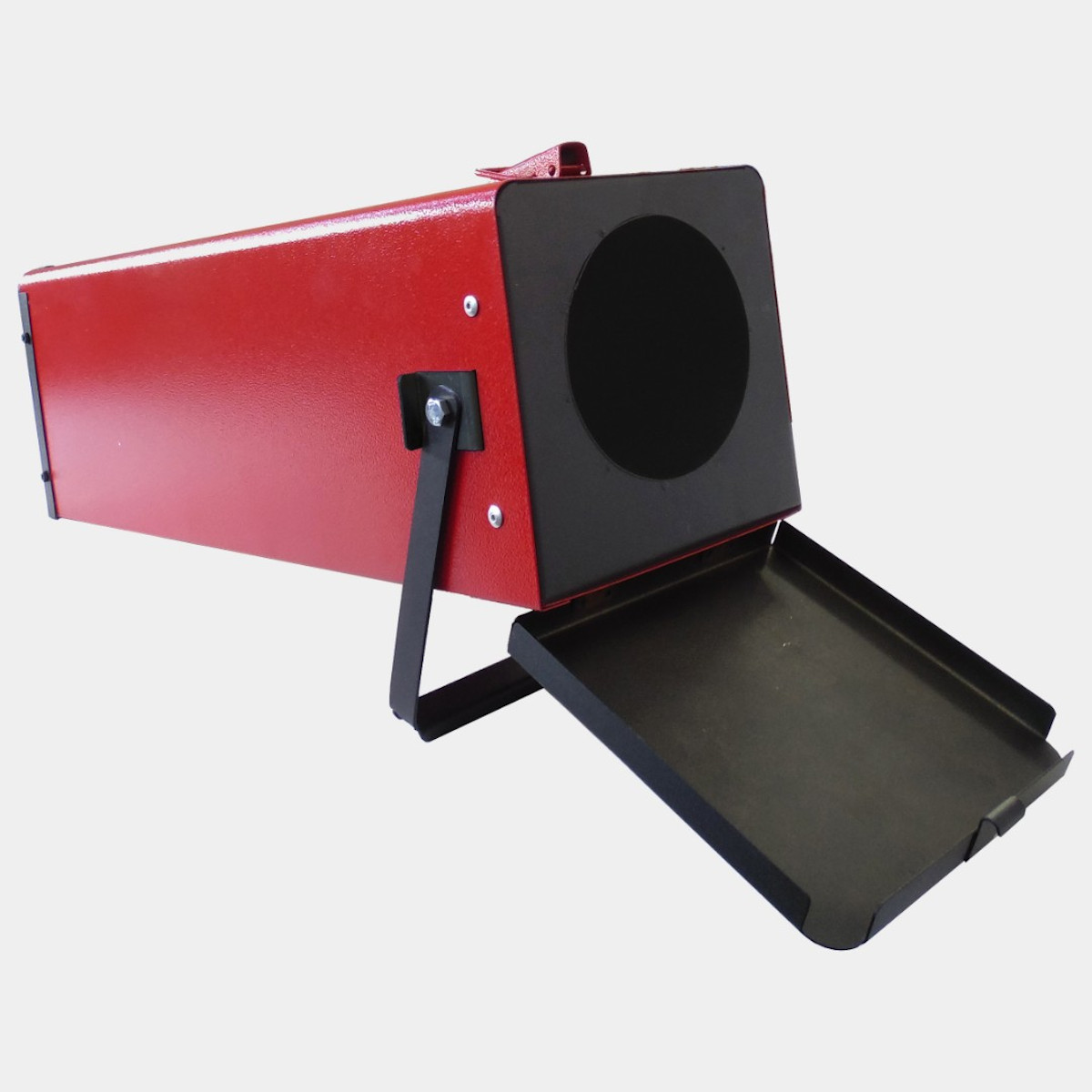

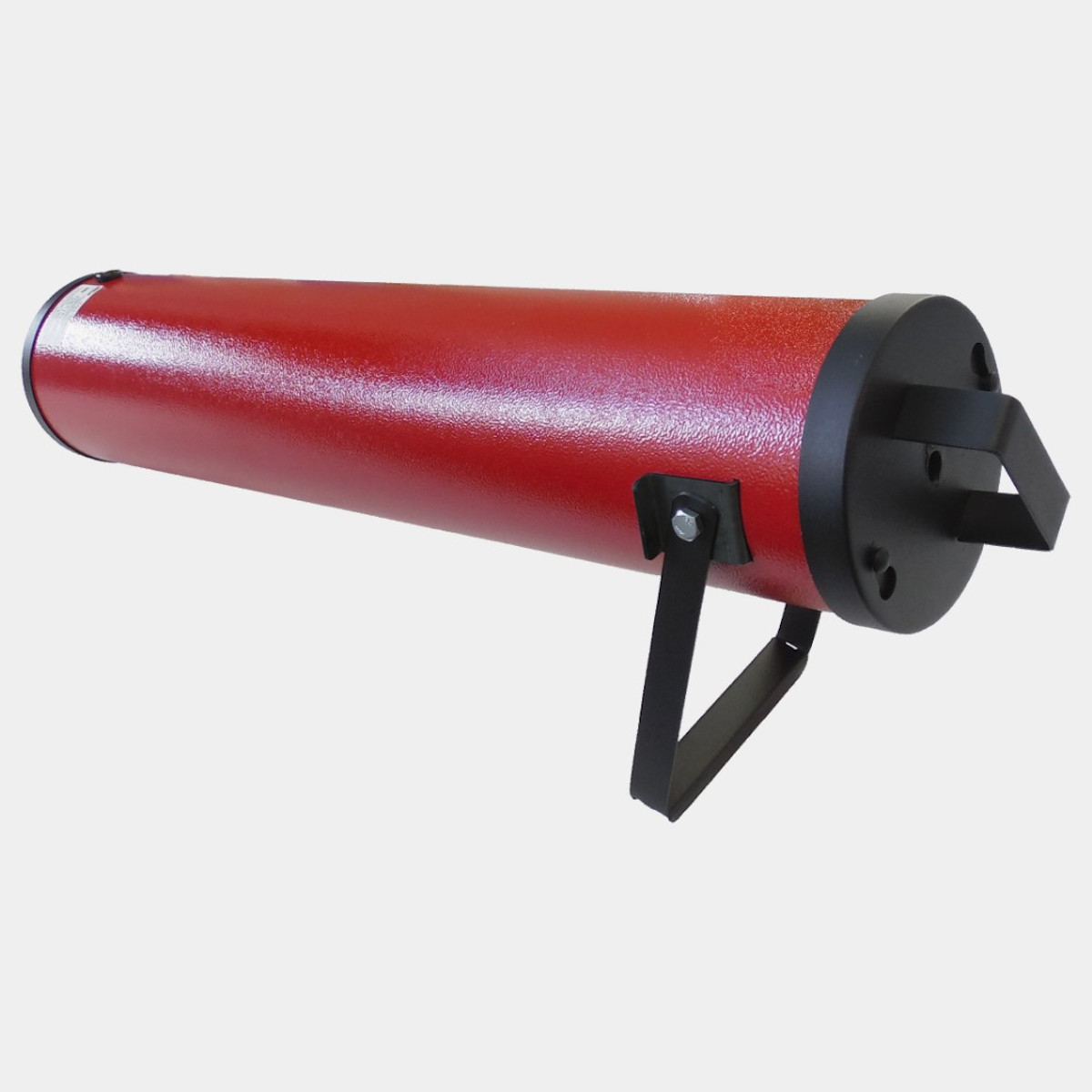

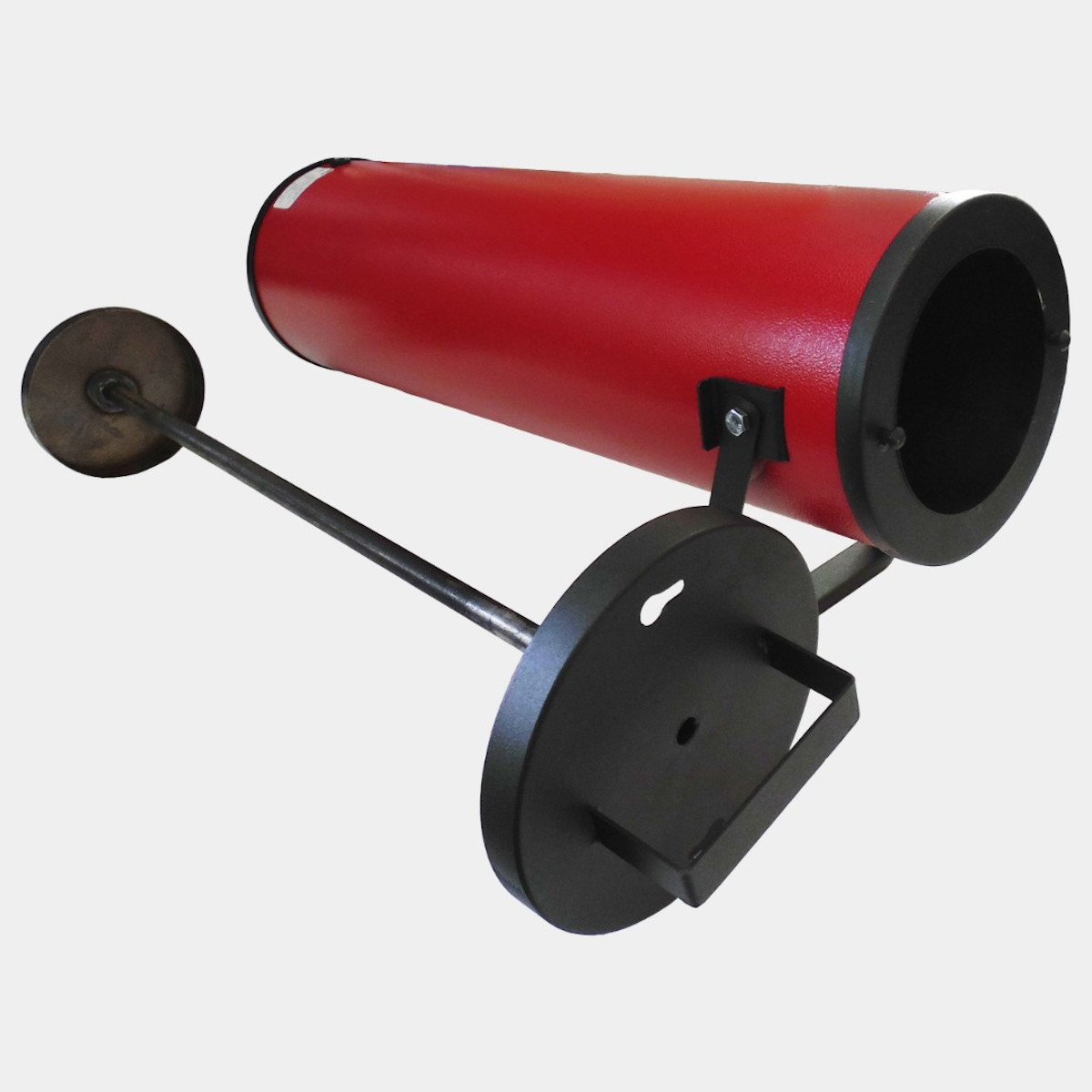

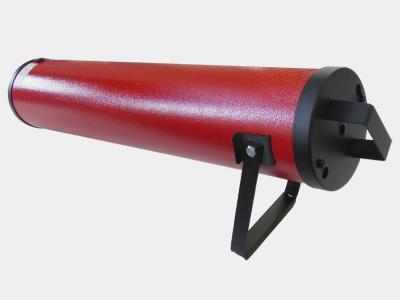

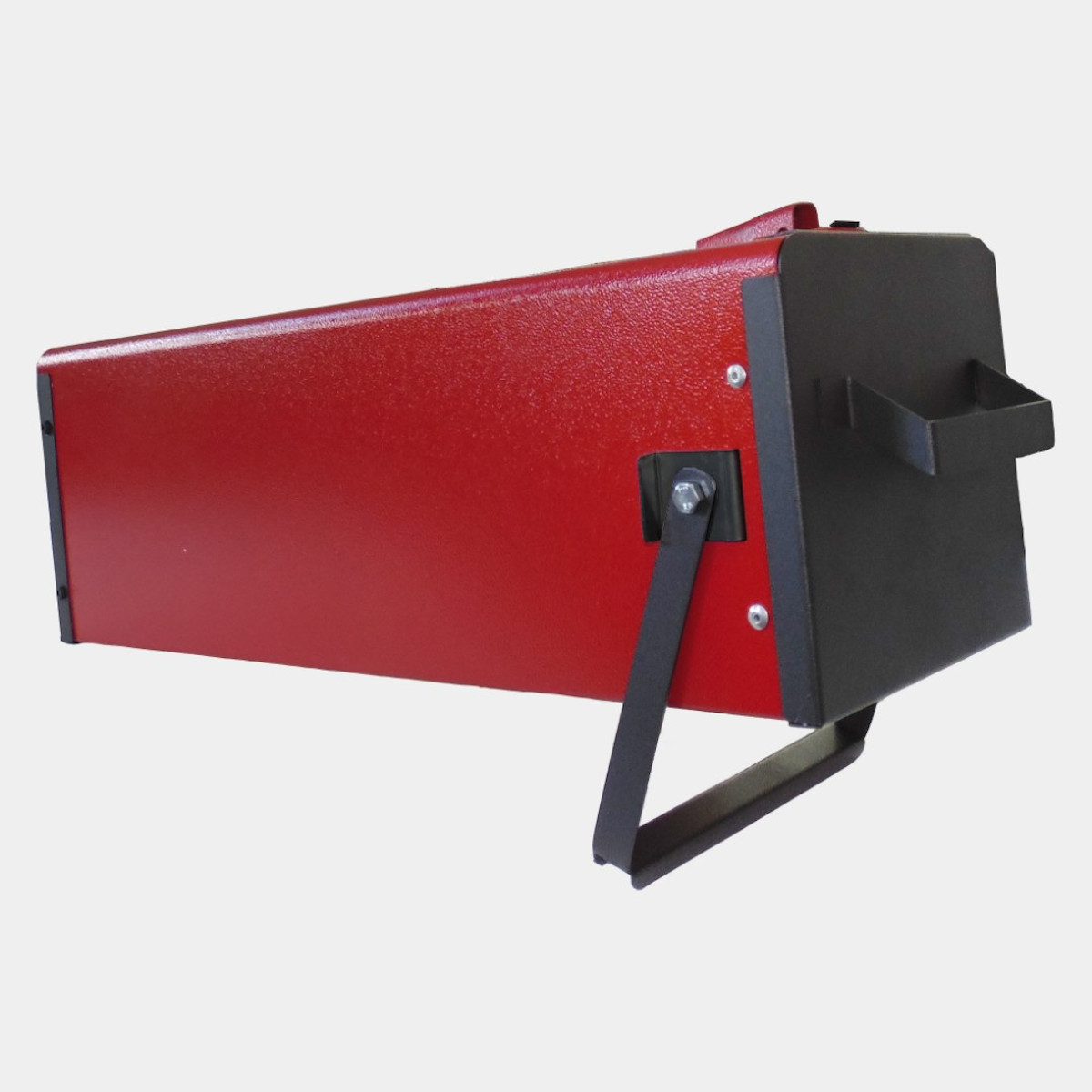

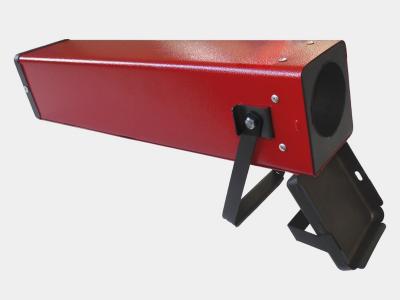

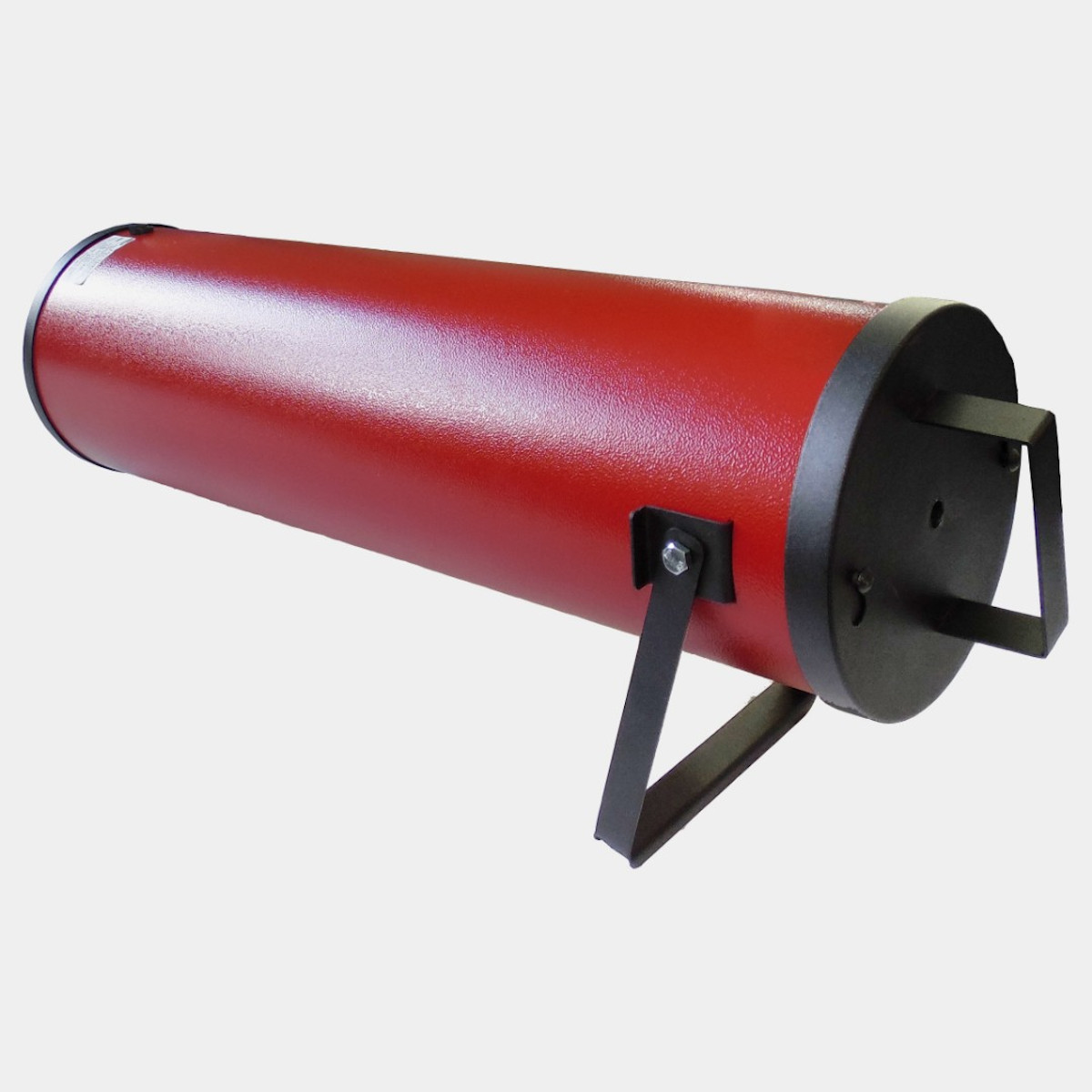

Термопеналы для просушки и хранения электродов

ТП-5/150, ТП-8/130, ТП-10/150

Термопеналы ТП-5/150, ТП-8/130, ТП-10/150 предназначены для хранения и подогрева с автоматическим поддержанием температуры прокаленных сварочных электродов, применяемых для ручной дуговой сварки на рабочем месте сварщика.
Климатическое исполнение - категория помещения 3 по ГОСТ 15150-69.

Термопеналы ТП-5/150 и ТП-10/150 подключаются к вторичной цепи сварочного аппарата и работают от напряжения питающей сети. Термопенал ТП-8/130 подключается к сети 36-60 В.

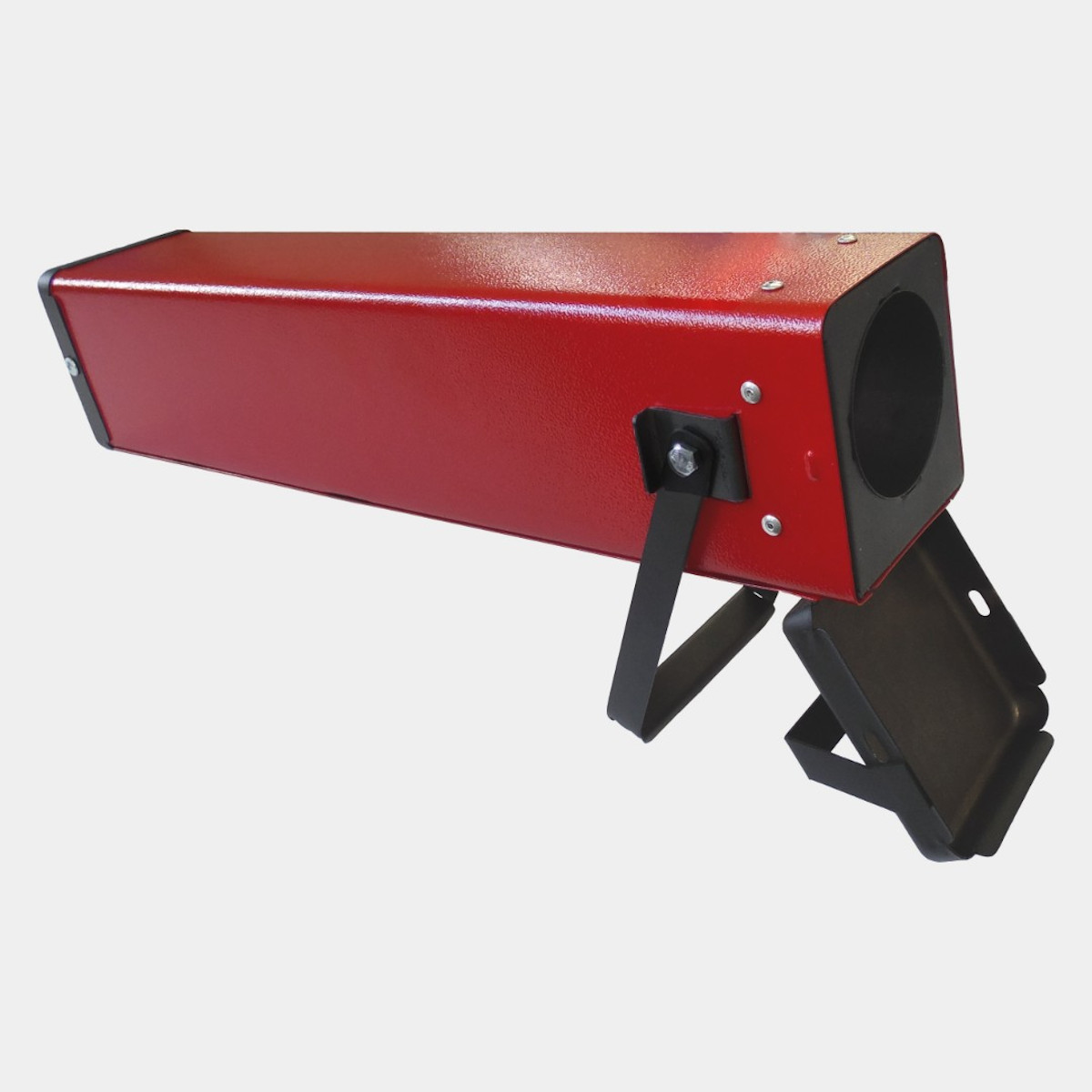

Термопенал (ТП) состоит из корпуса, внутри которого установлена рабочая камера с нагревательным элементом и термоограничителем. Камера отделена от корпуса слоем теплоизолирующего материала. Корпус пенала закрыт с одной стороны, жестко закрепленной крышкой, а с другой – поворотной крышкой.

Термопенал ТП-8/130 изготавливается по ТУ 3442-065-00220368-2002. Имеет два отделения для хранения различных типов электродов, например, для подварки корня шва и сварки основного шва.

Параметр ТП-5/150 ТП-8/130 ТП-10/150
Напряжение, B 220 36-60 220
Мощность, кВт/ч 0,3 0,2 0,6
Максимальная температура Tmax в рабочем пространстве, °С 150 130 150
Масса загружаемых электродов, кг 5 8 10
Габариты, мм 120 х 590 х 110 30 x 150 x 560 190 х 615 х 230
Масса изделия, кг 3,2 4 9
Установленный срок службы, лет 10 10 10




Рис. 1
1 - корпус, 2 - крышка, 3 - крышка поворотная, 4 - ручка-опора, 5 - камера рабочая,
6 - теплоизоляция, 7 - полка съемная, 8 - скоба, 9 - нагреватель



Рис. 2. Схема подключения термопенала
1 - машина сварочная, 2 - термопенал, 3 - электрод, 4 - свариваемое изделие
