Термостабилизаторы грунта (ССГ, ТСГ, ТС, ТК)

ТУ 3642-009-68168870-2013 с изм. 1

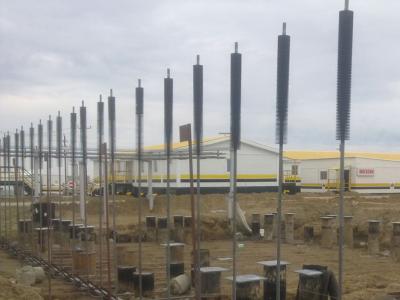

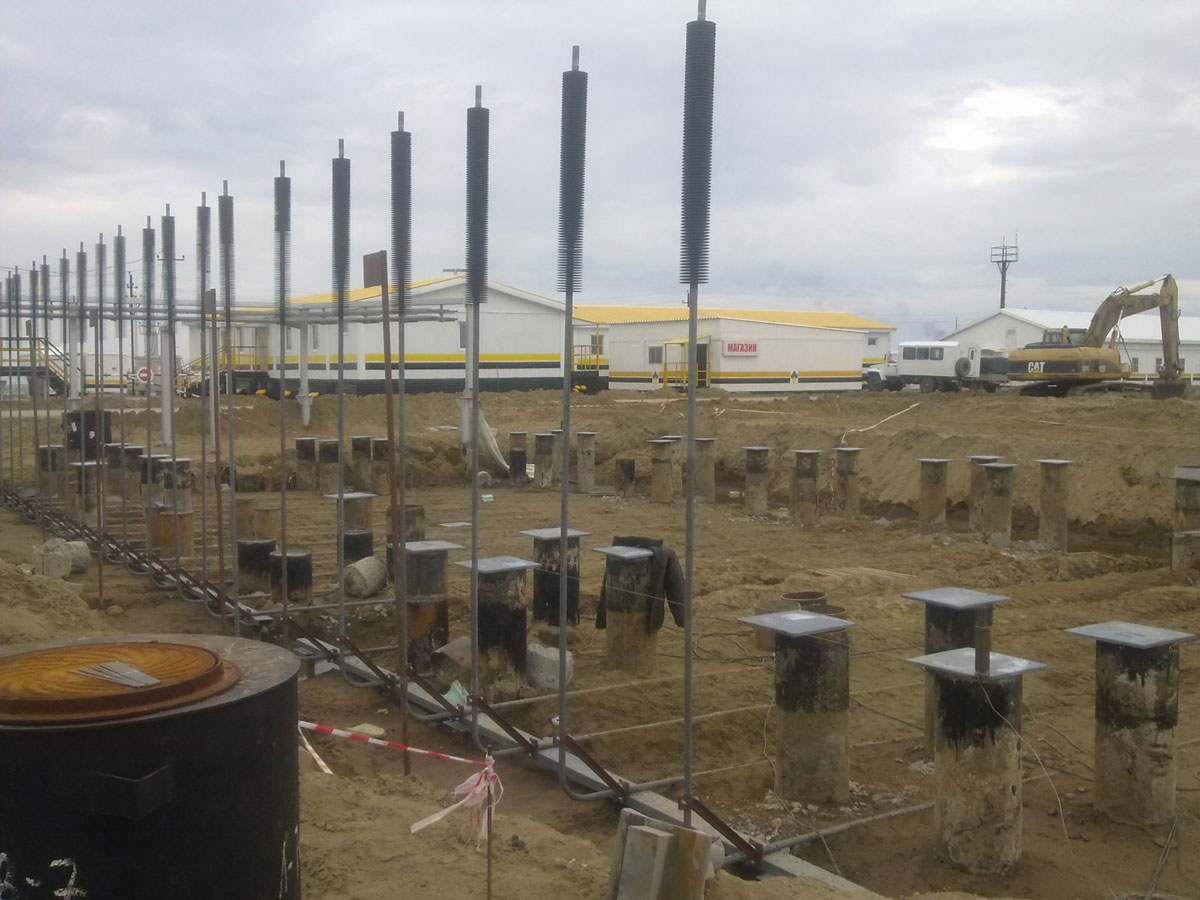

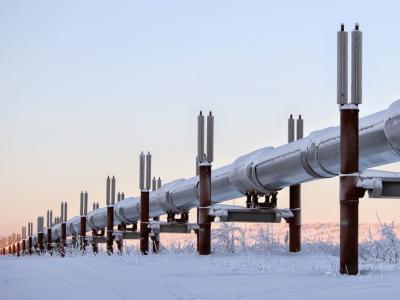

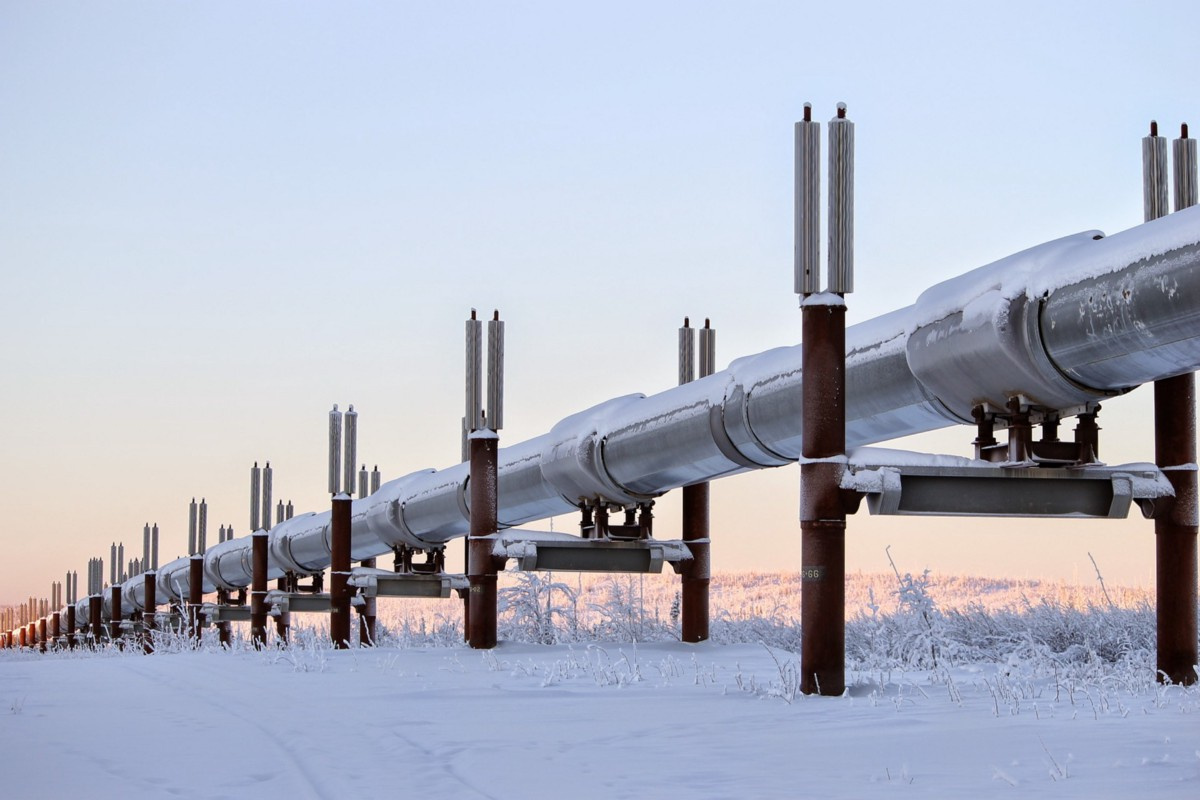

  • Термостабилизаторы грунта на трубопроводе

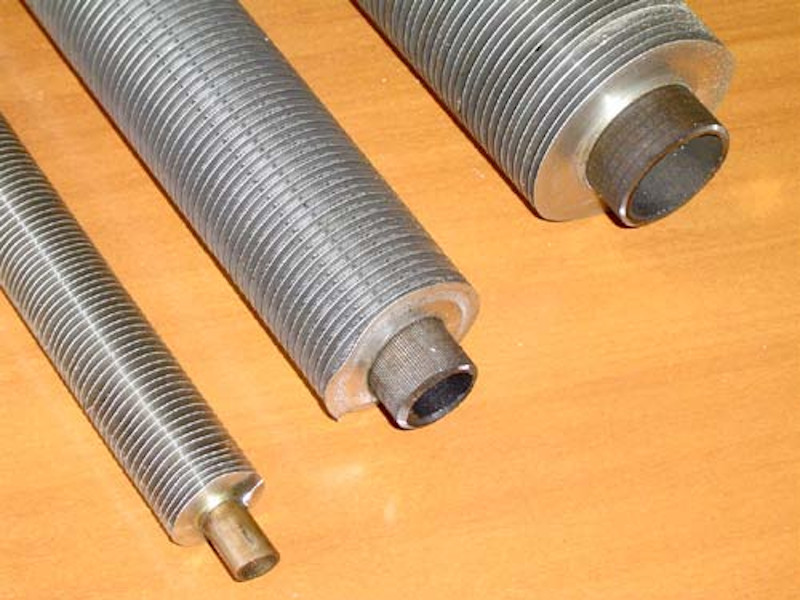

  • Термостабилизатор грунта (ССГ)

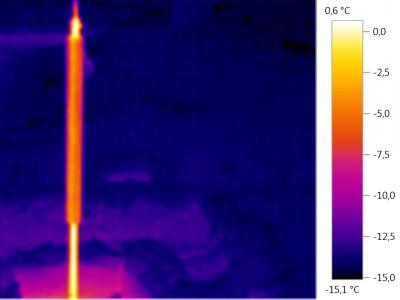

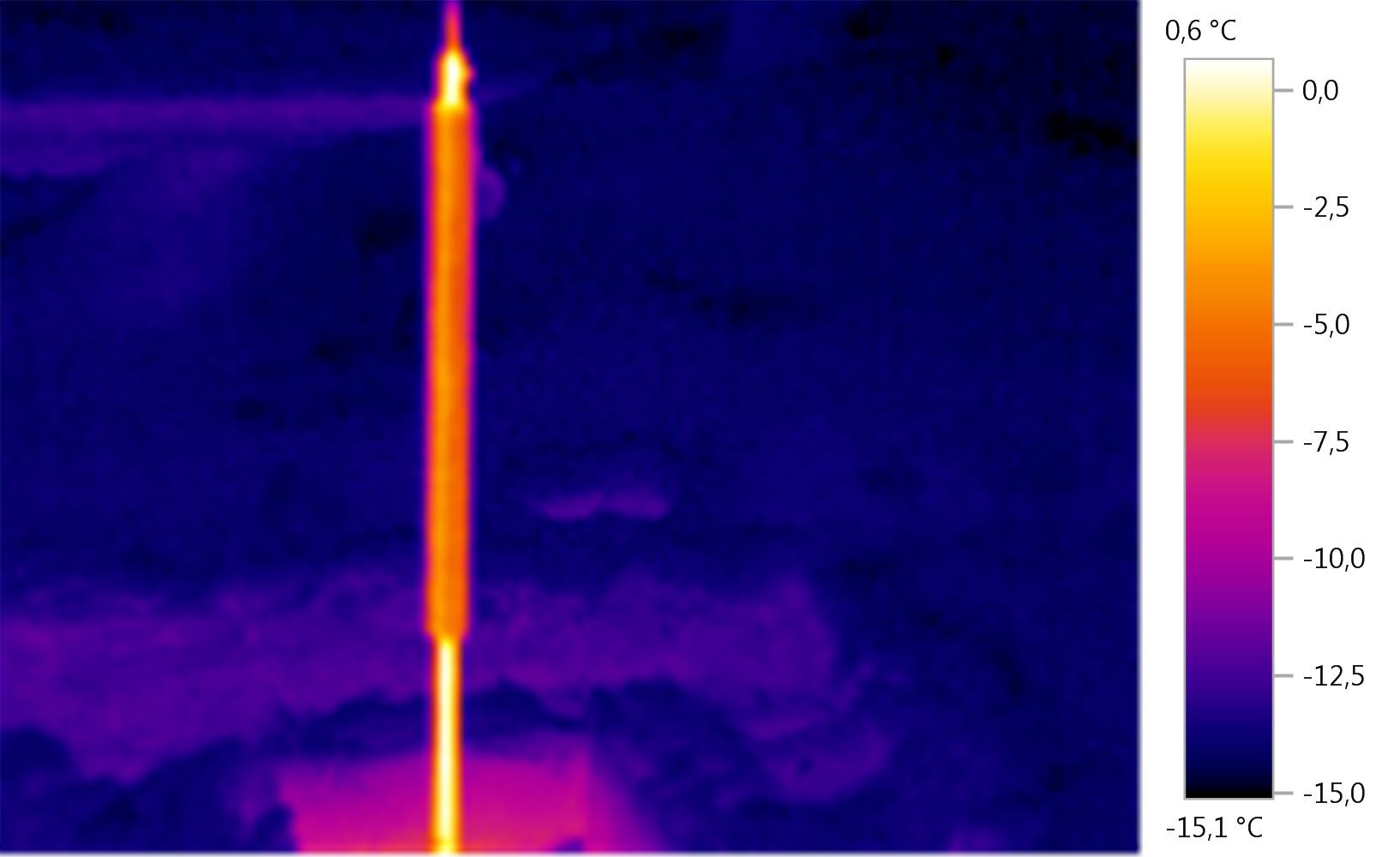

  • Тепловая карта
  • Термостабилизаторы грунта

Термостабилизаторы грунта (сезонные стабилизаторы грунта) производства ООО "ПОЛИТЕХНОЛ" предназначены для сохранения в мерзлом состоянии грунтов в целях повышения их несущей способности и обеспечения устойчивости и эксплуатационной надежности грунтовых и свайных оснований при строительстве, эксплуатации и ремонте объектов нефте- и газотранспортных систем, обустройства нефтяных и газовых месторождений, а также опор надземных трубопроводов, при строительстве, эксплуатации и ремонте объектов транспортного строительства, ЛЭП и опор освещения, откосов железных и автодорог, мерзлотных завес, водозаборов, дамб, ледовых островов, дорог и переправ и других сооружений промышленного и гражданского назначения в условиях криолитозоны.

Чтобы оформить заявку на изготовление и поставку Термостабилизаторов грунта ССГ, ТСГ, ТС, ТК, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Термостабилизаторы грунта являются автономными холодильными устройствами, работающими за счет низких температур атмосферного воздуха в холодное время года и не требующими в процессе эксплуатации никаких затрат.

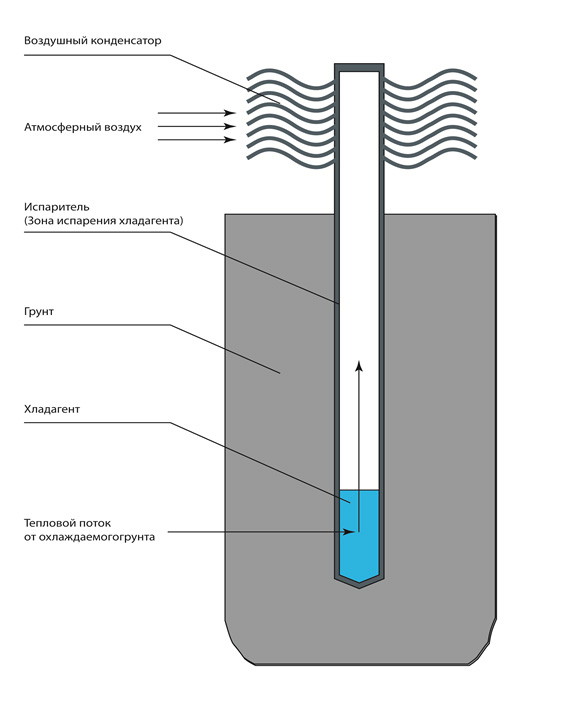

Принцип работы термостабилизатора грунтаТермостабилизаторы грунта представляют собой трубчатую бескомпрессорную холодильную машину, использующую естественные конвекционные свойства хладагента при наличии градиента температур между слоем вечной мерзлоты и наружным воздухом.

Хладагент в стабилизаторе грунта при низких температурах воздуха конденсируется в ребристом радиаторе-конденсаторе, расположенном в верхней части стабилизатора, затем естественным путем стекает в нижнюю, испарительную часть, где отбирает теплоту грунта, охлаждая его ниже температуры замерзания, и одновременно испаряясь, попадает в верхнюю часть стабилизатора. Термостабилизатор грунта монтируется в скважине и действует как теплообменник. Теплоприток от грунта через металлическую стенку корпуса поступает к хладагенту, а затем выносится им в конвективном потоке через конденсатор в атмосферу.

Выпускаются стабилизаторы грунта с суммарной длиной испарителя и конденсатора 5…14 м при диаметре корпуса 25…60 мм. Надземная часть (конденсатор) в пределах 1…2,5 м. Работа осуществляется без внешних источников питания и начинается при температуре воздуха минус 5°С. Как только температура верхнего, находящегося на наружном воздухе, конуса (конденсатора) устройства становится выше температуры теплоносителя, циркуляция прекращается и процесс приостанавливается до следующего похолодания.

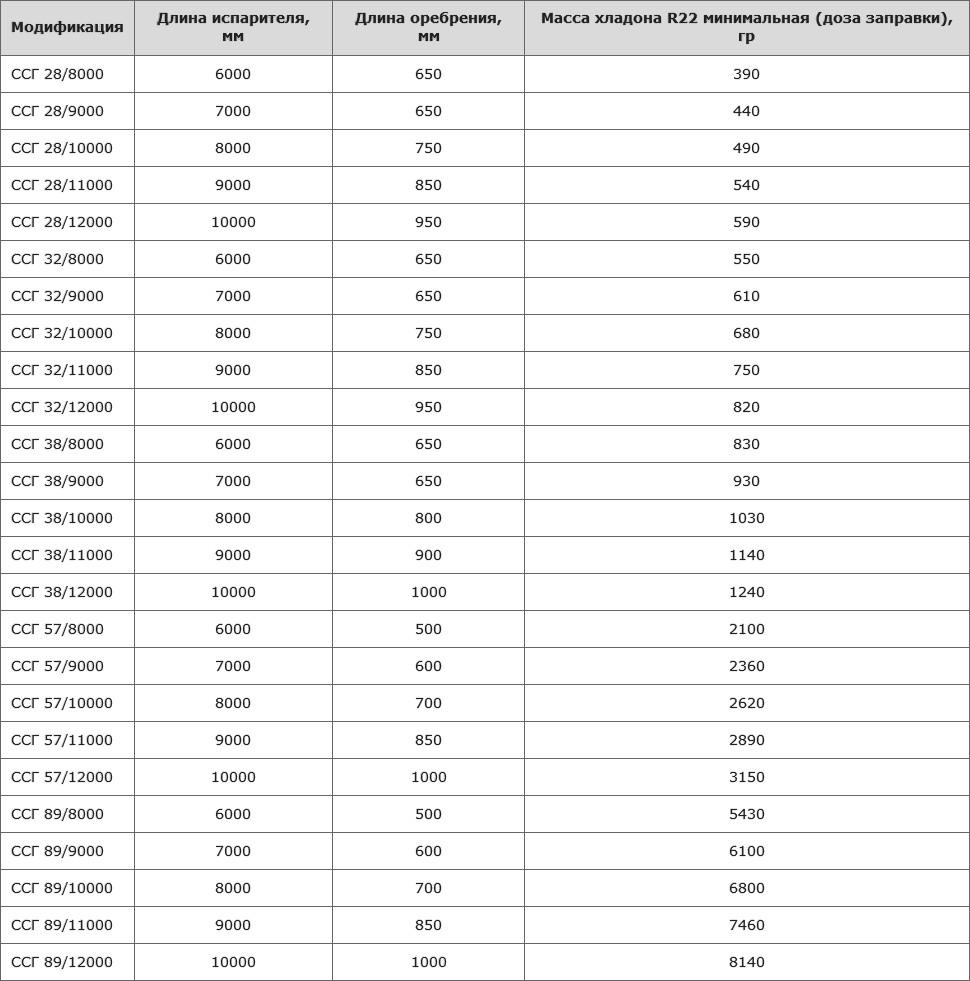

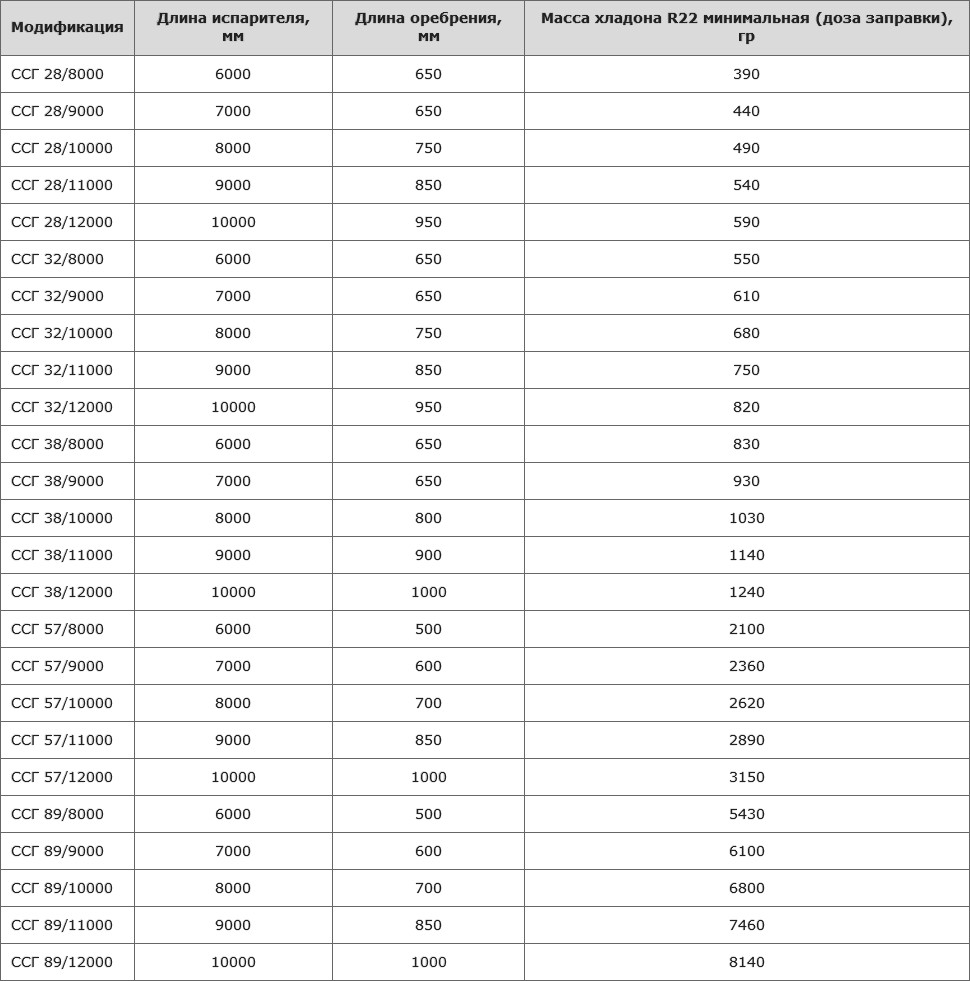

Технические характеристики термостабилизаторов грунта ССГ
(ТУ 3642-009-68168870-2013 с изм. 1)

Модификация Длина испарителя, мм Длина оребрения, мм Масса хладона R22 минимальная (доза заправки), гр
ССГ 28/8000 6000 650 390
ССГ 28/9000 7000 650 440
ССГ 28/10000 8000 750 490
ССГ 28/11000 9000 850 540
ССГ 28/12000 10000 950 590
ССГ 32/8000 6000 650 550
ССГ 32/9000 7000 650 610
ССГ 32/10000 8000 750 680
ССГ 32/11000 9000 850 750
ССГ 32/12000 10000 950 820
ССГ 38/8000 6000 650 830
ССГ 38/9000 7000 650 930
ССГ 38/10000 8000 800 1030
ССГ 38/11000 9000 900 1140
ССГ 38/12000 10000 1000 1240
ССГ 57/8000 6000 500 2100
ССГ 57/9000 7000 600 2360
ССГ 57/10000 8000 700 2620
ССГ 57/11000 9000 850 2890
ССГ 57/12000 10000 1000 3150
ССГ 89/8000 6000 500 5430
ССГ 89/9000 7000 600 6100
ССГ 89/10000 8000 700 6800
ССГ 89/11000 9000 850 7460
ССГ 89/12000 10000 1000 8140

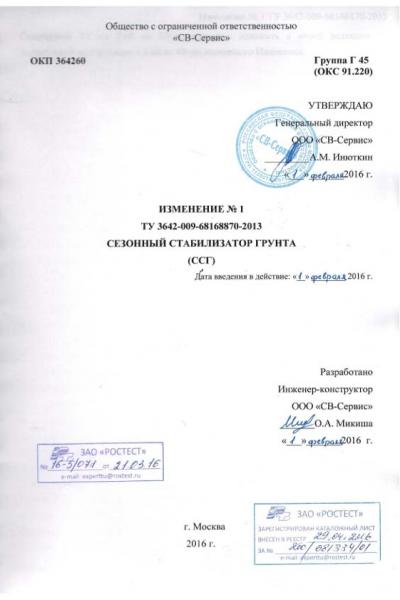

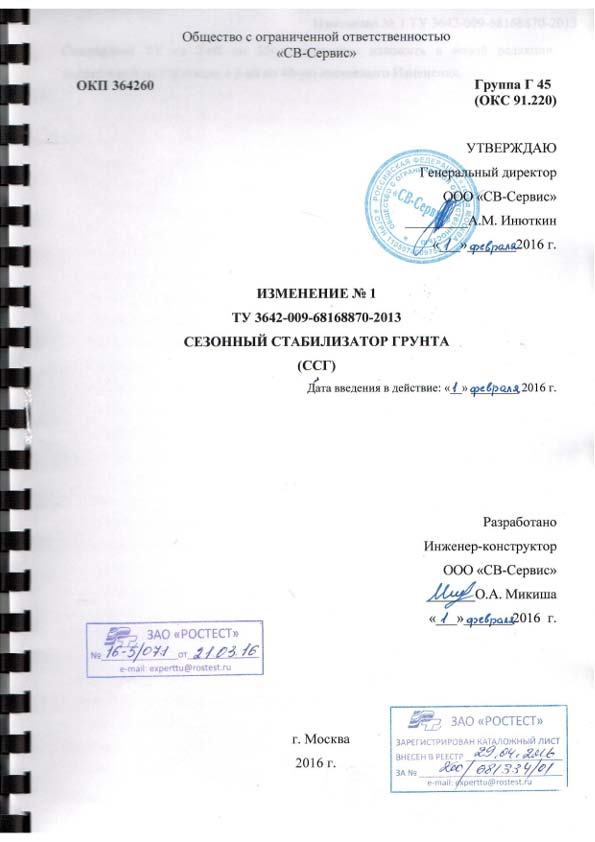

  • ТУ 3642-009-68168870-2013. Изменение № 1

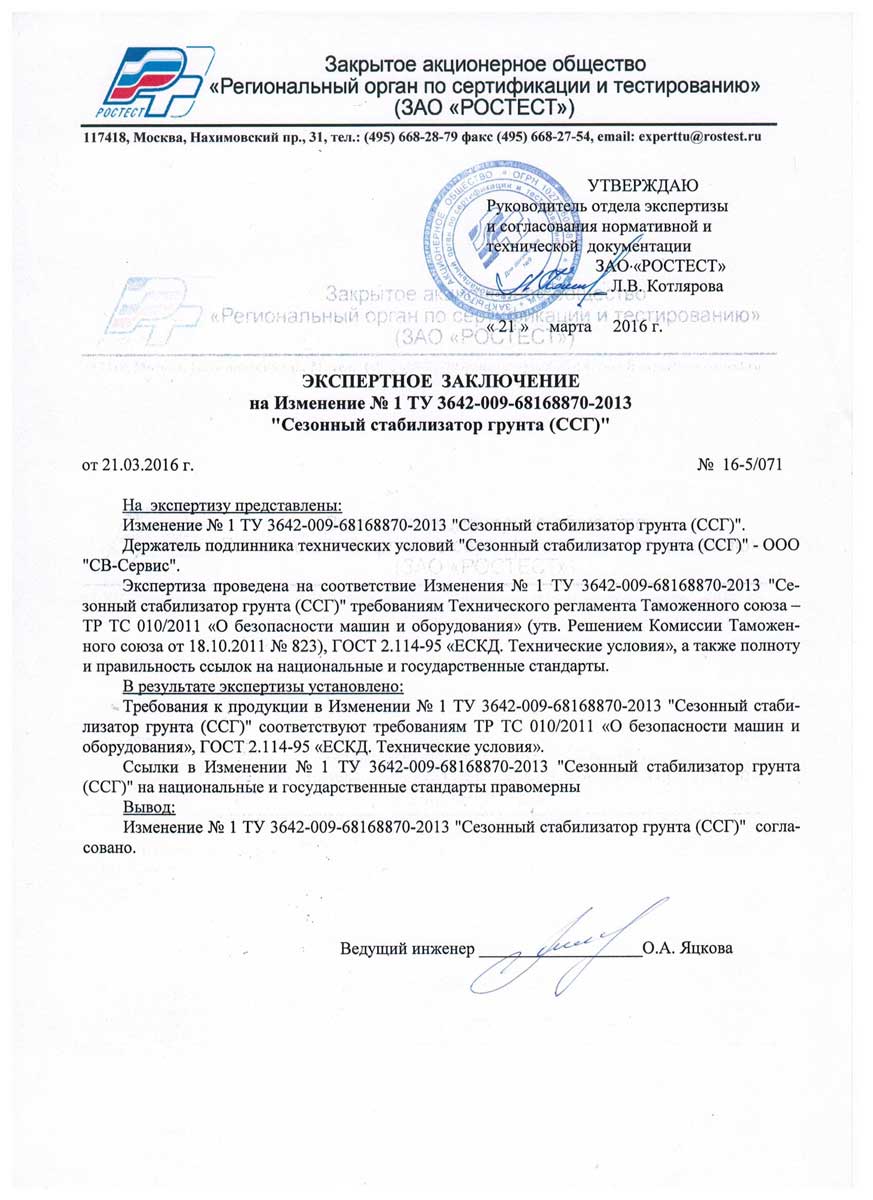

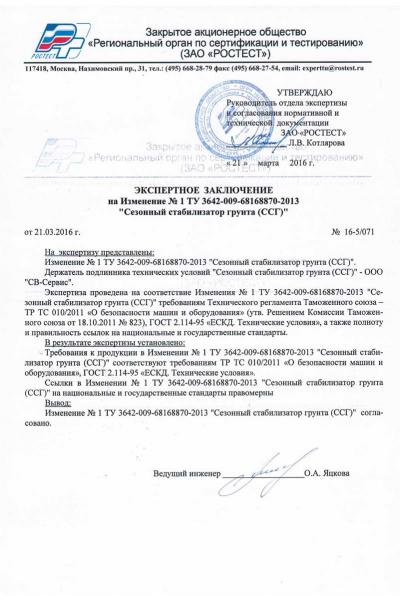

  • Экспертное заключение на изменение ТУ
