Термоусаживаемые манжеты ТЕРМА-СТМП

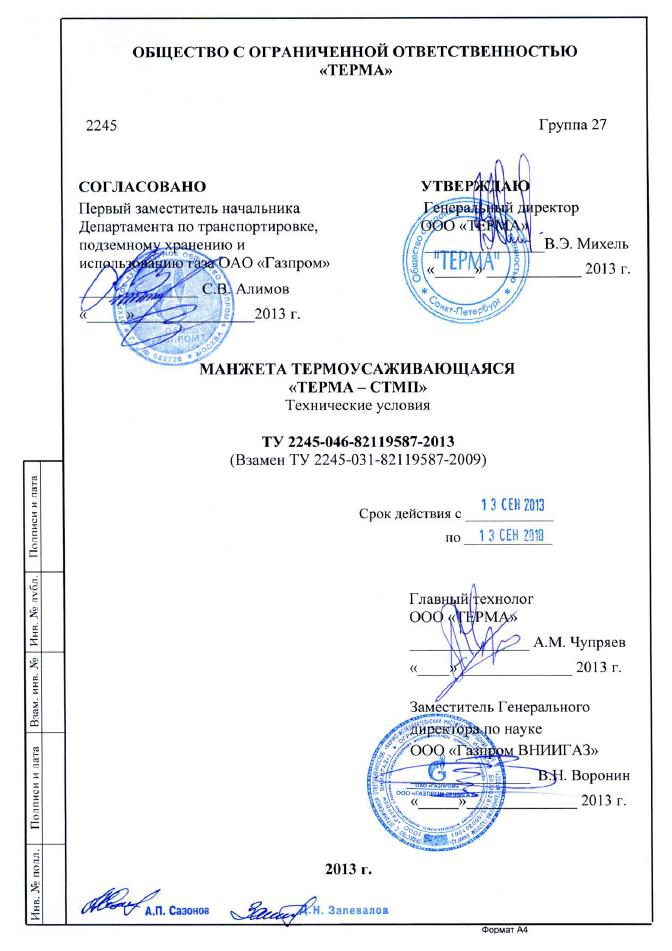

ТУ 2245-026-82119587-2008 (нефть), ТУ 2245-046-82119587-2013 (газ, взамен ТУ 2245-031-82119587-2009), ТУ 2245-024-82119587-07, ОТТ 25.220.01-КТН-200-14
  • Нанесение манжеты ТЕРМА-СТМП. Очистка поверхности трубопровода
  • Нанесение манжеты ТЕРМА-СТМП. Замер температуры поверхности
  • Нанесение манжеты ТЕРМА-СТМП. Приготовление праймера
  • Нанесение праймера ТЕРМА-СТМП
  • Установка манжеты ТЕРМА-СТМП и замка
  • Термоусадка манжеты ТЕРМА-СТМП

Манжеты "ТЕРМА-СТМП" предназначены для антикоррозионной защиты сварных стыков стальных труб с двухслойным и трехслойным полиэтиленовым покрытием трубопроводов и отводов от них без ограничения по диаметрам труб при температуре эксплуатации до +60°С.

Манжеты "ТЕРМА-СТМП" изготавливаются по ТУ 2245-046-82119587-2013 (газ), ТУ 2245-026-82119587-2008 (нефть), согласованным с ПАО "Транснефть". Данный материал прошел испытания в ООО "Институт ВНИИСТ" с выдачей соответствующего заключения.

Покрытие, получаемое на основе стыковых термоусаживаемых манжет "ТЕРМА-СТМП", по своим характеристикам полностью соответствует требованиям ГОСТ Р 51164-98 "Трубопроводы стальные магистральные. Общие требования к защите от коррозии", ГОСТ 9.602, ГОСТ 12.1.007, ГОСТ 12.3.030 (о чём свидетельствует сертификат соответствия № РОСС RU.TH02.H01143) и требованиям ПАО "Транснефть".

Манжета в состоянии поставки и после её нанесения экологически безопасна, устойчива к деструкции в атмосферных условиях, а так же при контакте с грунтовыми водами и почвой, что подтверждается наличием соответствующего санитарно-эпидемиологического заключения.

Пример условного обозначения термоусаживающейся манжеты "ТЕРМА-СТМП" номинальной ширины 450 мм и толщины 2,4 мм для трубопровода диаметром 1020 мм:

Mанжета ТЕРМА-СТМП 450х2,4х1020.

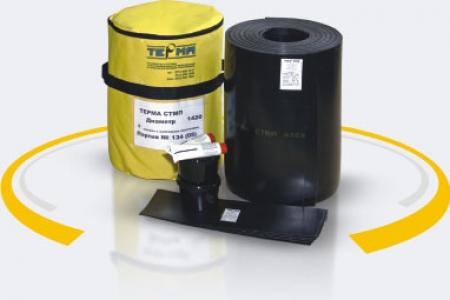

Манжеты "ТЕРМА-СТМП" поставляются в виде комплекта. Один комплект - для изоляции одного стыка. В комплект поставки входят: манжета "ТЕРМА-СТМП", замковая пластина "ТЕРМА-ЛКА" (ТУ 2245-024-82119587-07) и комплект праймера из расчета на один стык.

Двухкомпонентный праймер на эпоксидной основе поставляется в двух ёмкостях: смола (компонент "А") и отвердитель (компонент "В"). Количество и соотношение компонентов заранее отмерено производителем в зависимости от ширины и диаметра стыка, подлежащего изоляции. Компоненты праймера перемешиваются непосредственно перед нанесением на изолируемую поверхность стыка (праймер предназначен для нанесения исключительно на стальную поверхность). Нанесённый праймер после сушки образует первичный, самостоятельный изоляционный слой, на который впоследствии будет наноситься манжета.

Манжета представляет собой отрезок ленты двухслойной конструкции, состоящую из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям) и нанесённого на неё термоплавкого адгезионного (клеевого) слоя. Длина данного отрезка ленты зависит от диаметра трубы, на которую будет наноситься манжета и степени усадки ленты, из которой изготавливается манжета. Обращаем внимание на то, что эта длина рассчитывается заводом-изготовителем и не равняется длине окружности изолируемого стыка.

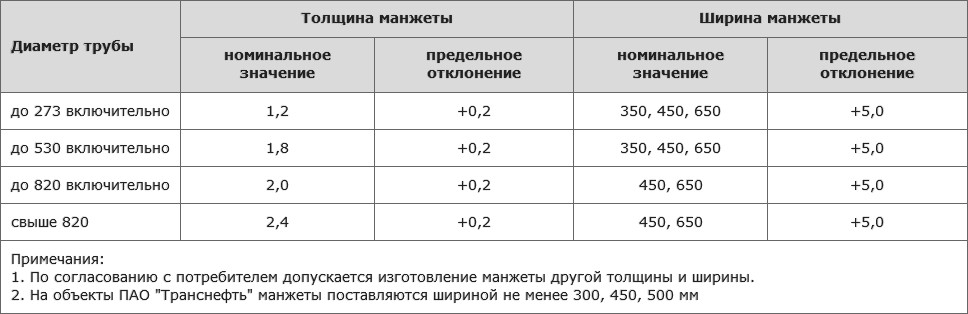

Диаметр трубы Толщина манжеты Ширина манжеты
номинальное значение предельное отклонение номинальное значение предельное отклонение
до 273 включительно 1,2 +0,2 350, 450, 650 +5,0
до 530 включительно 1,8 +0,2 350, 450, 650 +5,0
до 820 включительно 2,0 +0,2 450, 650 +5,0
свыше 820 2,4 +0,2 450, 650 +5,0

Примечания:

1. По согласованию с потребителем допускается изготовление манжеты другой толщины и ширины.
2. На объекты ПАО "Транснефть" манжеты поставляются шириной не менее 300, 450, 500 мм

Лента-замок ("замковая пластина") "ТЕРМА-ЛКА" предназначена для соединения концевых участков манжеты (обернутой вокруг сварного стыка) в кольцо, перед проведением работ по термоусадке манжеты. Лента-замок "ТЕРМА-ЛКА" является двухслойной лентой, состоящей из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям), нанесённого на неё термоплавкого адгезионного (клеевого) слоя, армированного стеклосеткой и имеет минимальную степень усадки, близкую к нулю.

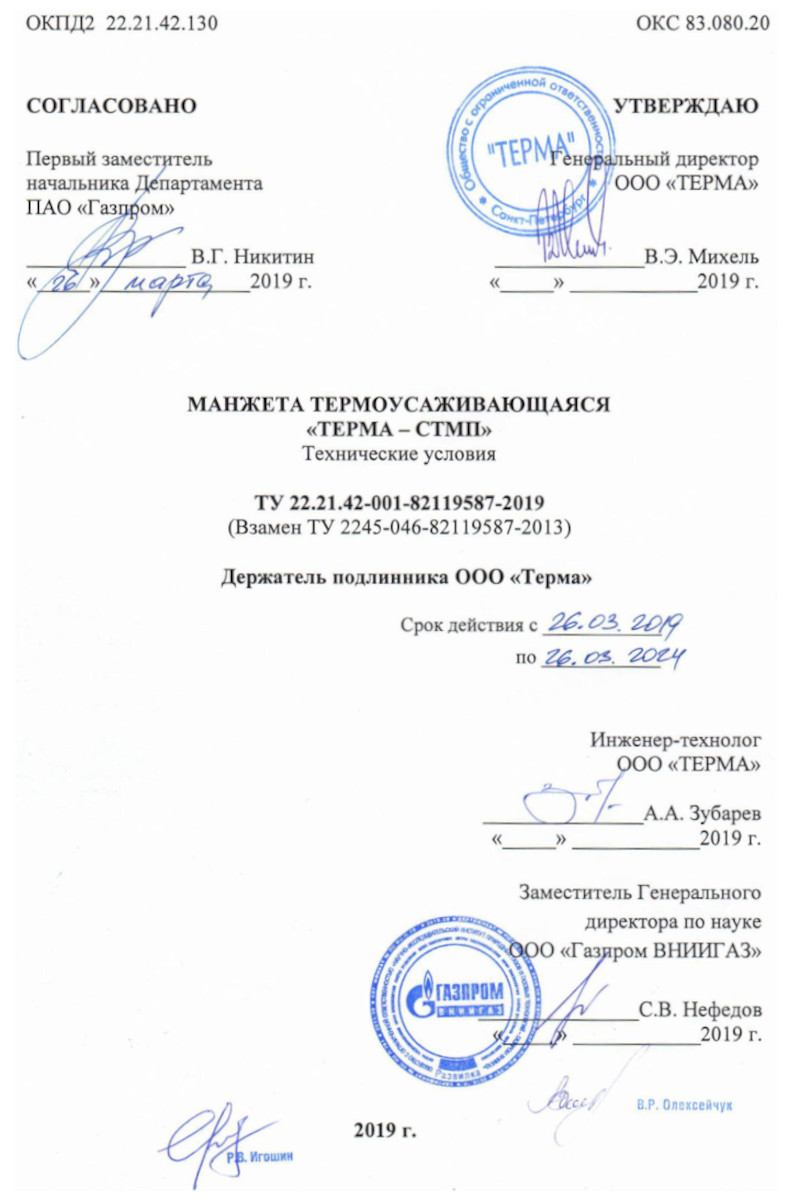

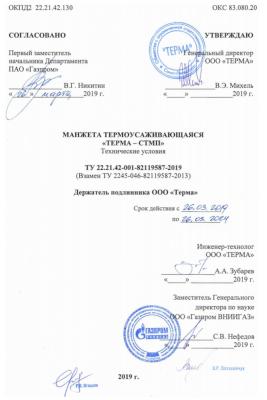

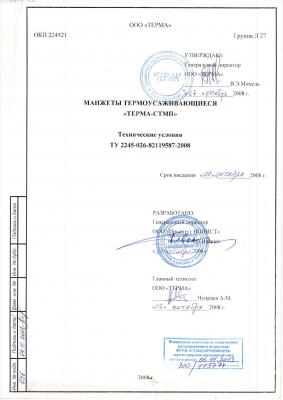

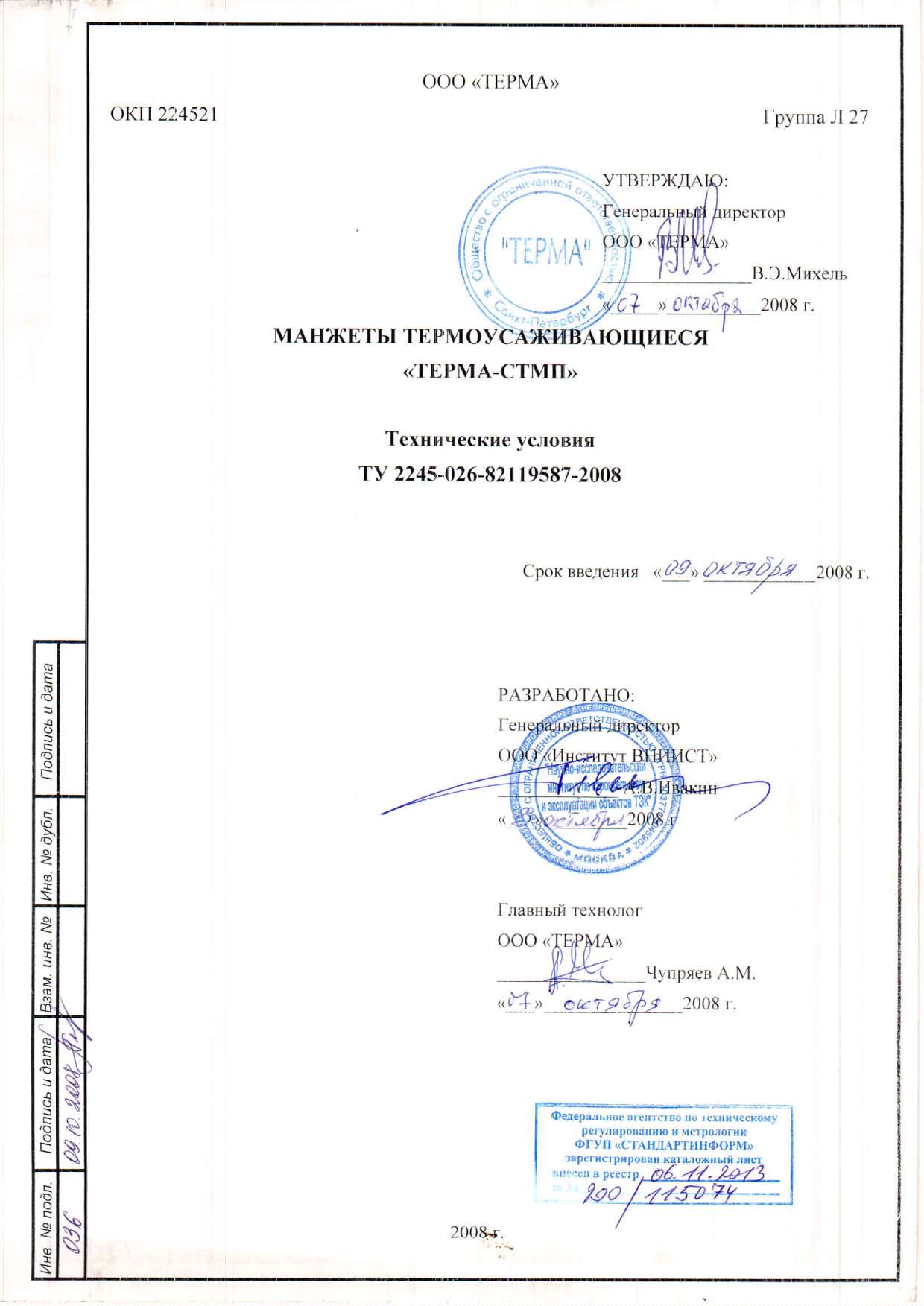

ТУ 2245-026-82119587-2008 Манжета термоусаживающаяся ТЕРМА-СТМП, ТУ 2245-046-82119587-2013
