Центраторы звенные наружные гидрофицированные (ЦЗН-Г)

ТУ 21-2221.00.000-2010

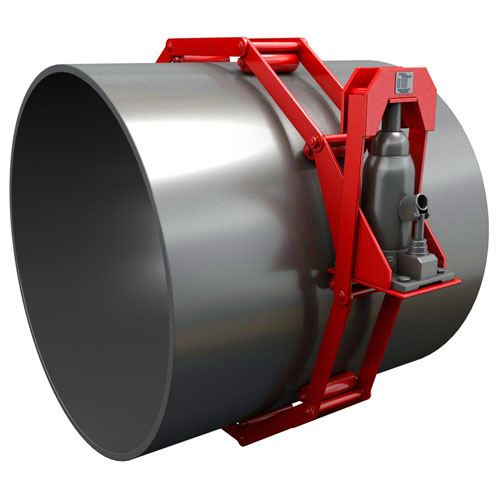

Центраторы звенные наружные гидрофицированные типа ЦЗН-Г Центраторы звенные наружные гидрофицированные типа ЦЗН-Г

Центраторы звенные наружные гидрофицированные типа ЦЗН-Г предназначены для центрирования торцов труб перед сваркой, захлестов, катушек, а так же технологических и соединительных элементов в составе трубопровода. Диаметры центрируемых труб от 530 до 1720 мм при температуре окружающего воздуха в условиях эксплуатации от минус 40 до плюс 40°С.

Данный центратор является модификацией центратора звенного наружного ЦЗН, но в отличие от него уменьшает необходимые физические усилия рабочих, что существенно облегчает их труд и повышает производительность при сварке труб. Особенность конструкции позволяет существенно уменьшить массу изделия по сравнению с прочими моделями центраторов с гидродомкратом (ЦНГ).

Центраторы изготавливаются из стали марки 09Г2С толщиной 6 мм.

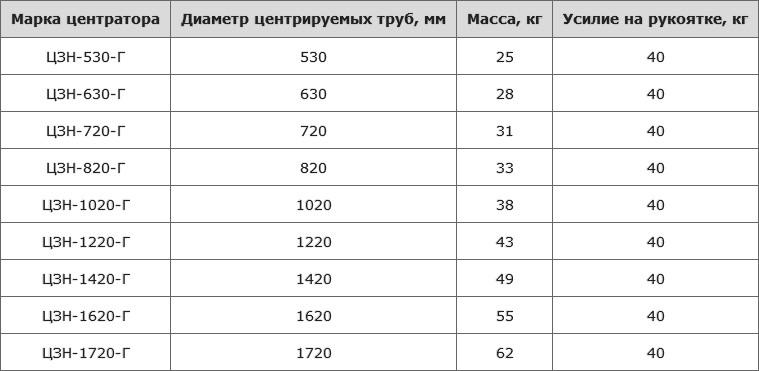

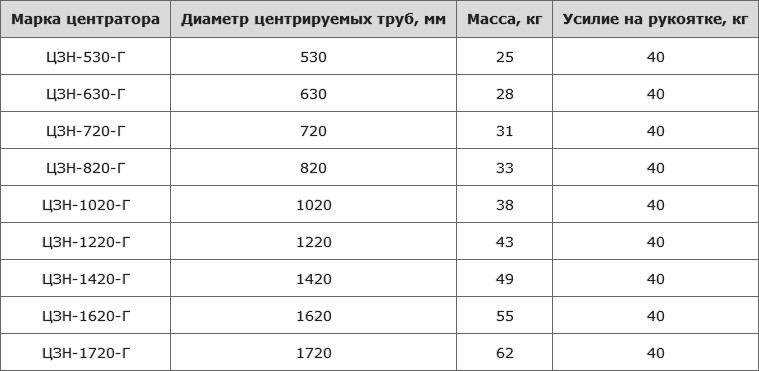

Марка центратора Диаметр центрируемых труб, мм Масса, кг Усилие на рукоятке, кг
ЦЗН-530-Г 530 25 40
ЦЗН-630-Г 630 28 40
ЦЗН-720-Г 720 31 40
ЦЗН-820-Г 820 33 40
ЦЗН-1020-Г 1020 38 40
ЦЗН-1220-Г 1220 43 40
ЦЗН-1420-Г 1420 49 40
ЦЗН-1620-Г 1620 55 40
ЦЗН-1720-Г 1720 62 40

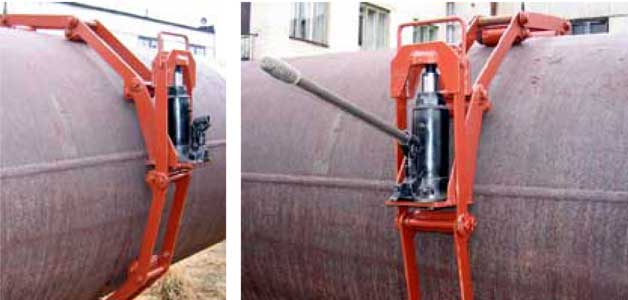

Центраторы звенные наружные гидрофицированные типа ЦЗН-Г

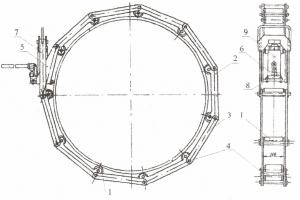

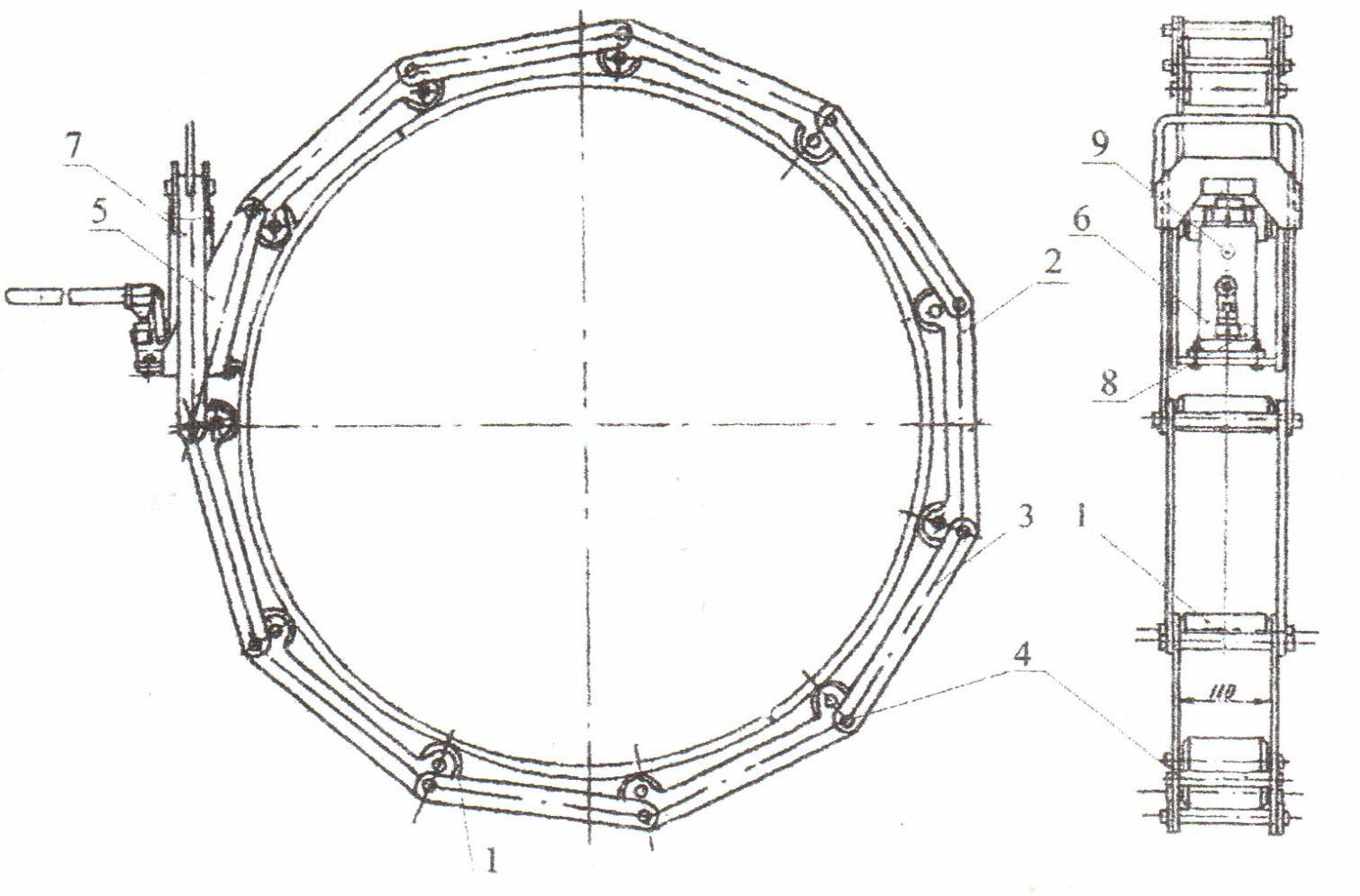

Центратор ЦЗН-Г (см. рис.) представляет собой шарнирный многозвенник состоящий из унифицированных деталей: нажимных роликов, соединительных звеньев (поз. 2, 3) и осей (поз. 4). данные унифицированные детали соединены в шарнирную легко-трансформируемую, подвижную цепь. К одному концу данной цепи шарнирно присоединена подвеска (поз. 5) в которой закреплен гидропривод центратора (поз.6), к другому концу присоединен захват (поз. 7). Максимальное усилие, развиваемое гидроприводом составляет 5 т.с.

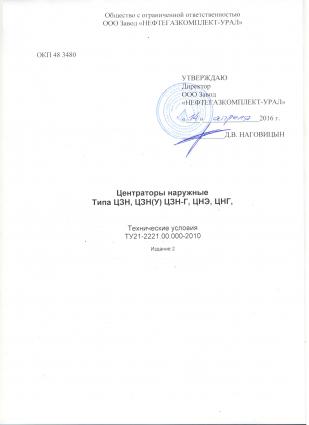

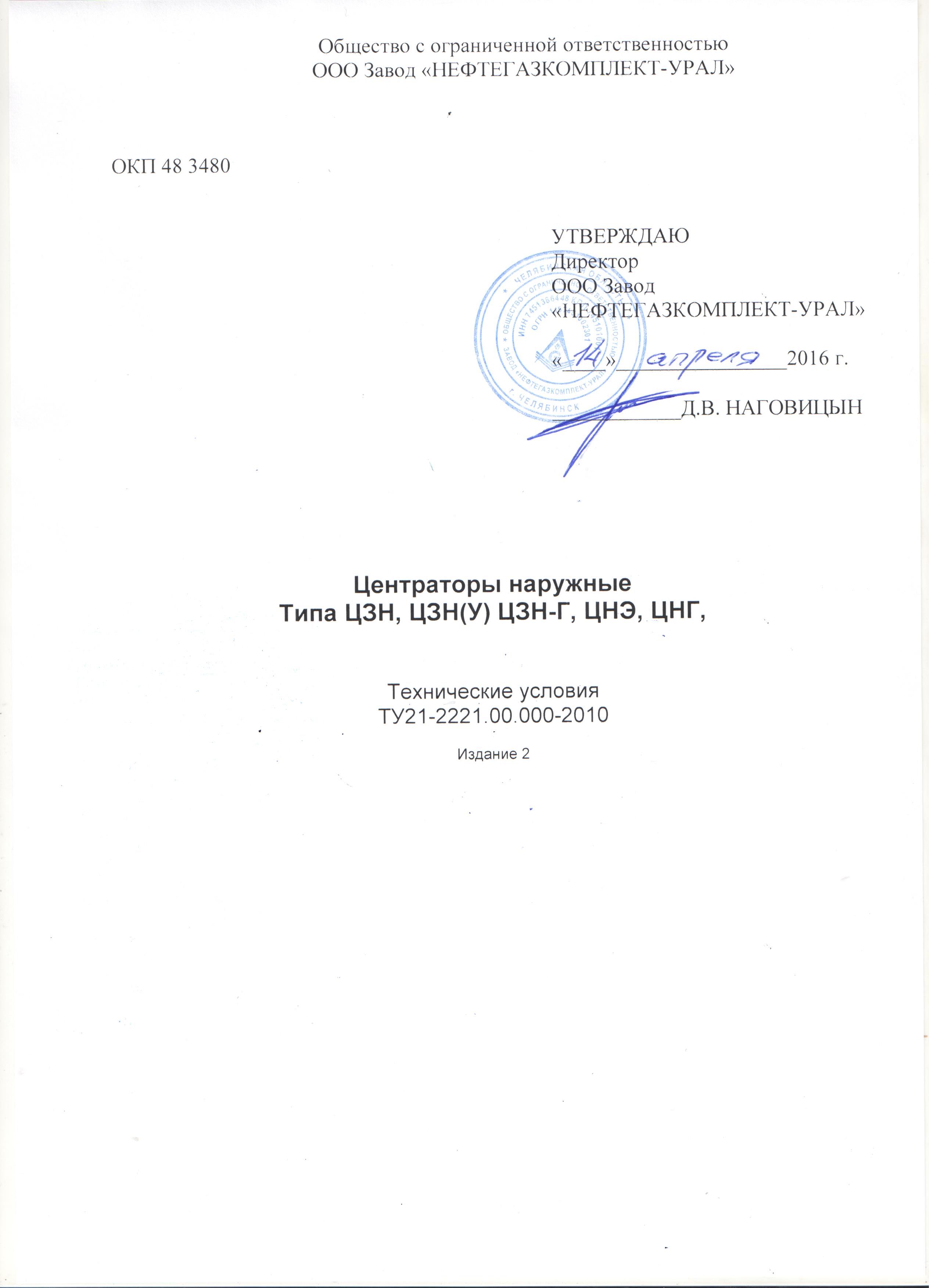

ТУ21-2221.00.000-2010

Центраторы наружные типа ЦЗН, ЦЗН-У, ЦЗН-Г, ЦНЭ, ЦНГ
ТУ21-2221.00.000-2010
