Центраторы звенные наружные (ЦЗН)

ЦЗН1421.00.000ТУ, ТУ21-2221.00.000-2010
  • Центраторы звенные наружные ЦЗН
  • Центраторы ЦЗН
  • Центраторы наружные ЦЗН
  • Центраторы наружные ЦЗН

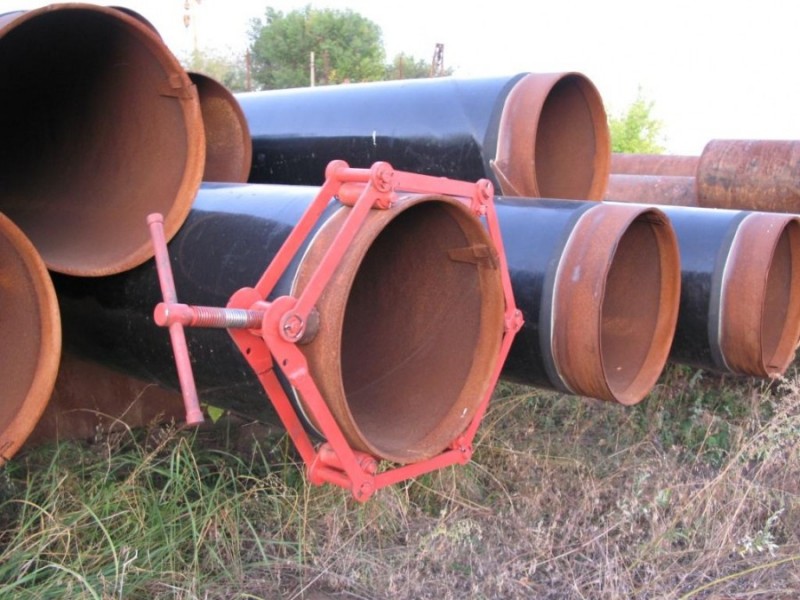

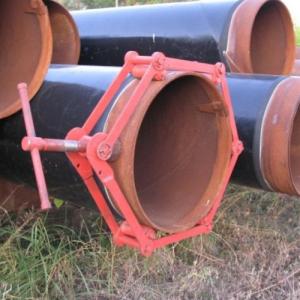

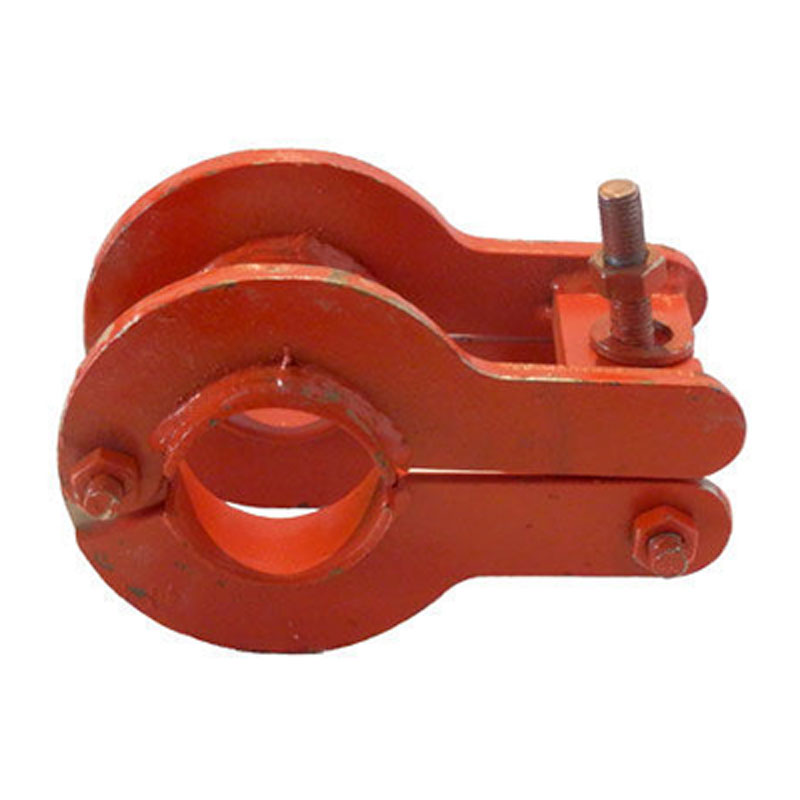

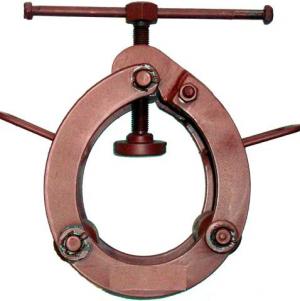

Центраторы звенные наружные типа ЦЗН производства ООО "ПОЛИТЕХНОЛ" предназначены для центровки торцов труб перед сваркой стыков диаметром от 21 мм до 2020 мм при температуре окружающего воздуха от минус 40°С до плюс 40°С.

Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой (пяткой).

Чтобы оформить заявку на изготовление и поставку Центраторов звенных наружных типа ЦЗН, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Центраторы изготавливаются из стали марки 09Г2С толщиной 6 мм. Возможно изготовление центратора из нержавеющей стали.

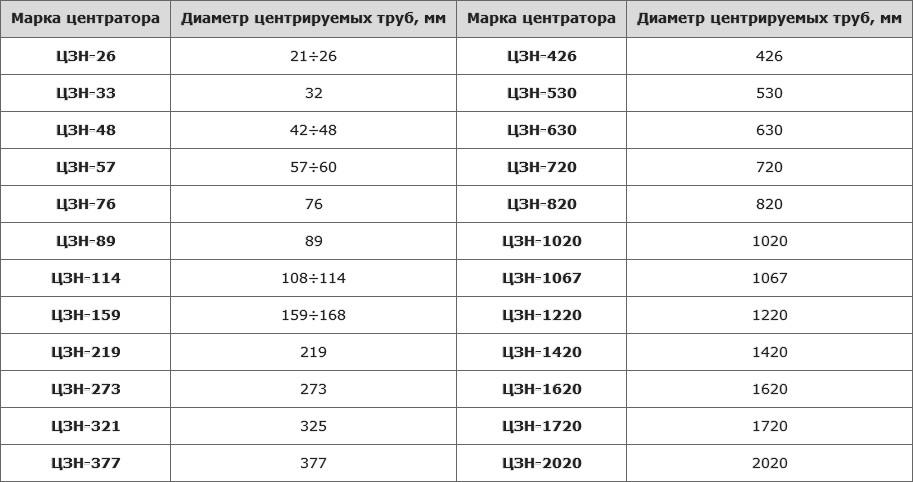

Марка центратора Диаметр центрируемых труб, мм Марка центратора Диаметр центрируемых труб, мм
ЦЗН-26 21÷26 ЦЗН-426 426
ЦЗН-33 32 ЦЗН-530 530
ЦЗН-48 42÷48 ЦЗН-630 630
ЦЗН-57 57÷60 ЦЗН-720 720
ЦЗН-76 76 ЦЗН-820 820
ЦЗН-89 89 ЦЗН-1020 1020
ЦЗН-114 108÷114 ЦЗН-1067 1067
ЦЗН-159 159÷168 ЦЗН-1220 1220
ЦЗН-219 219 ЦЗН-1420 1420
ЦЗН-273 273 ЦЗН-1620 1620
ЦЗН-321 325 ЦЗН-1720 1720
ЦЗН-377 377 ЦЗН-2020 2020


Центраторы звенные наружные типа ЦЗНЦентраторы звенные наружные типа ЦЗН

Центраторы звенные наружные типа ЦЗНЦентраторы звенные наружные типа ЦЗН

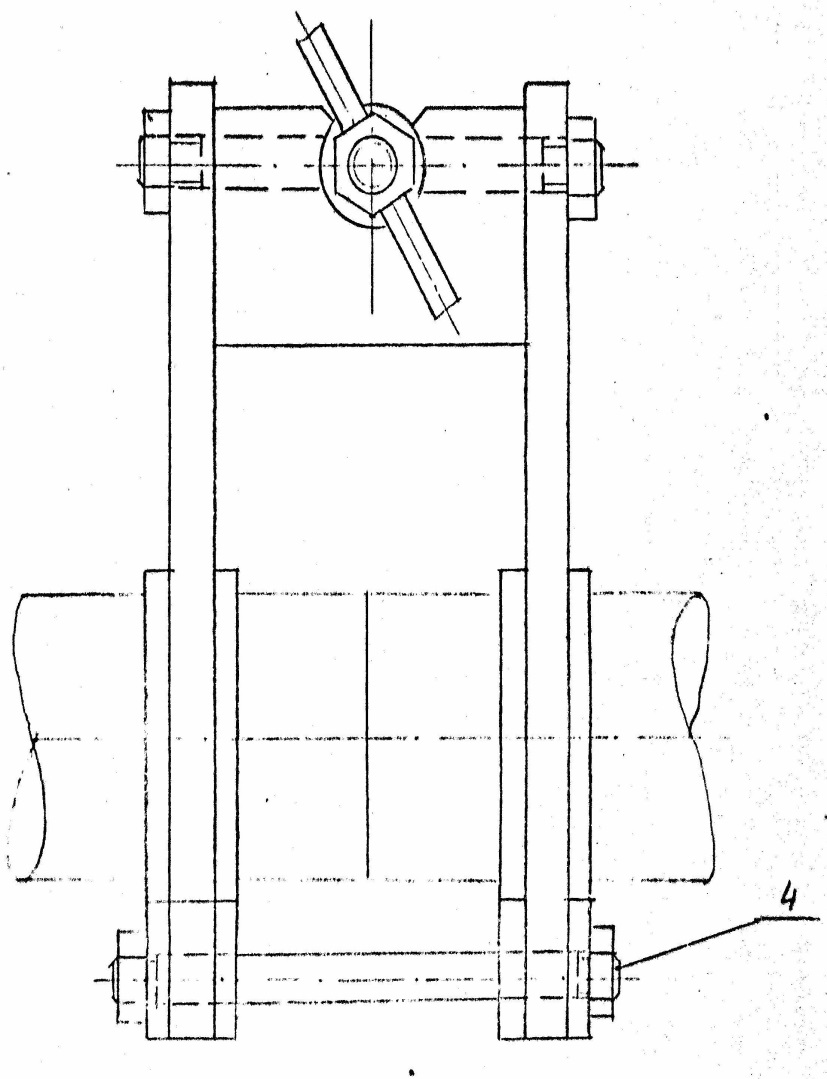

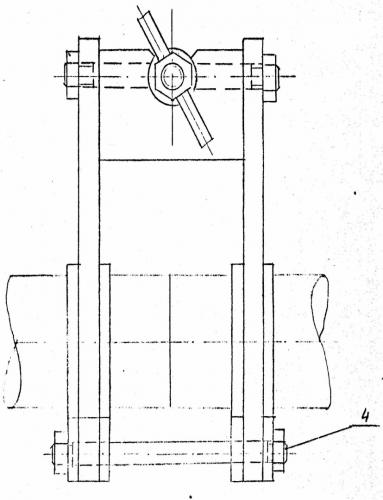

1,2,3 - звено; 4 - ось; 5 - ролик; 6 - пята; 7 - траверса; 8 - винт

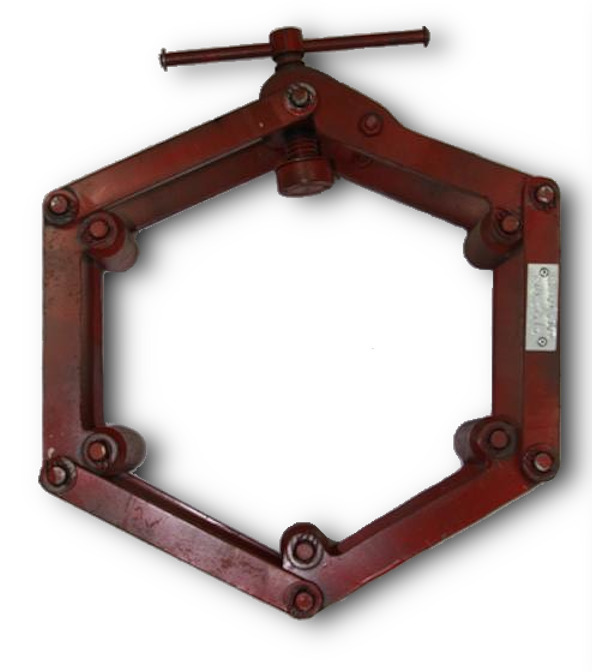

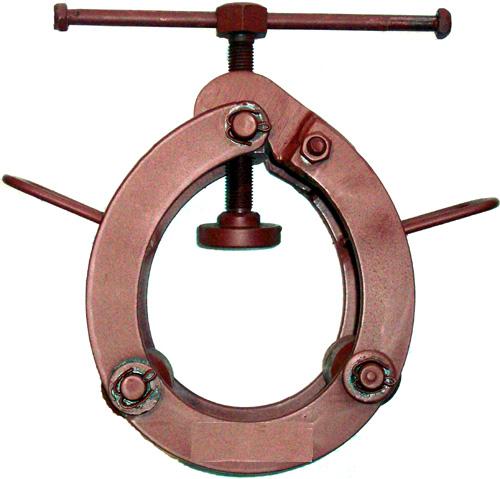

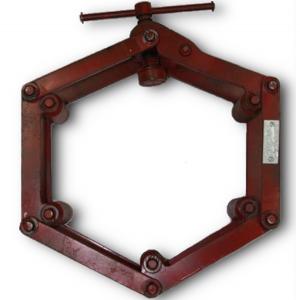

Каждый типоразмер центратора представляет собой шарнирный многозвенник из унифицированных звеньев 1, 2, 3, нажимных роликов 5 и осей 4. Крайнее звено соединено с крестовиной гайкой 7, передвигающейся по винту 8, который опирается пятой 6 на стык, а замыкающий крюк при закрывании центратора набрасывается на крестовину между звеньями и винтом. Звенья 1, 2, 3 соединены между собой осями 4.

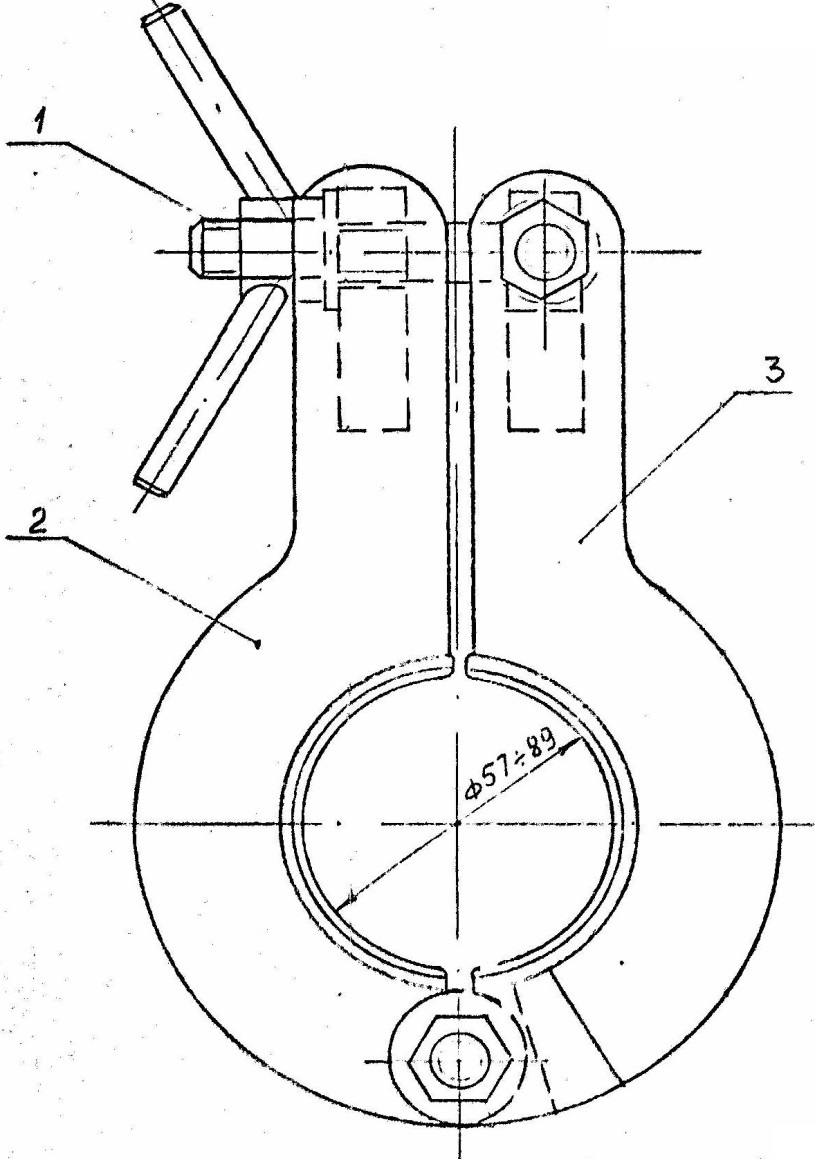

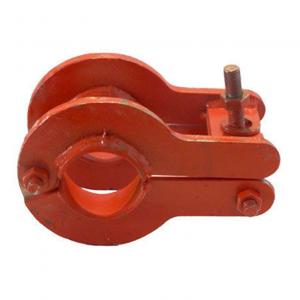

В центраторах ЦЗН-51 и ЦЗН-81 вместо винта и замыкающих звеньев для закрывания центратора должен использоваться откидной болт 1.

Центраторы звенные наружные типа ЦЗН ТУ21-2221.00.000-2010

Центраторы звенные наружные.
Технические условия ЦЗН1421.00.000ТУ, ТУ21-2221.00.000-2010
