Центраторы звенные наружные универсальные (ЦЗН-У)

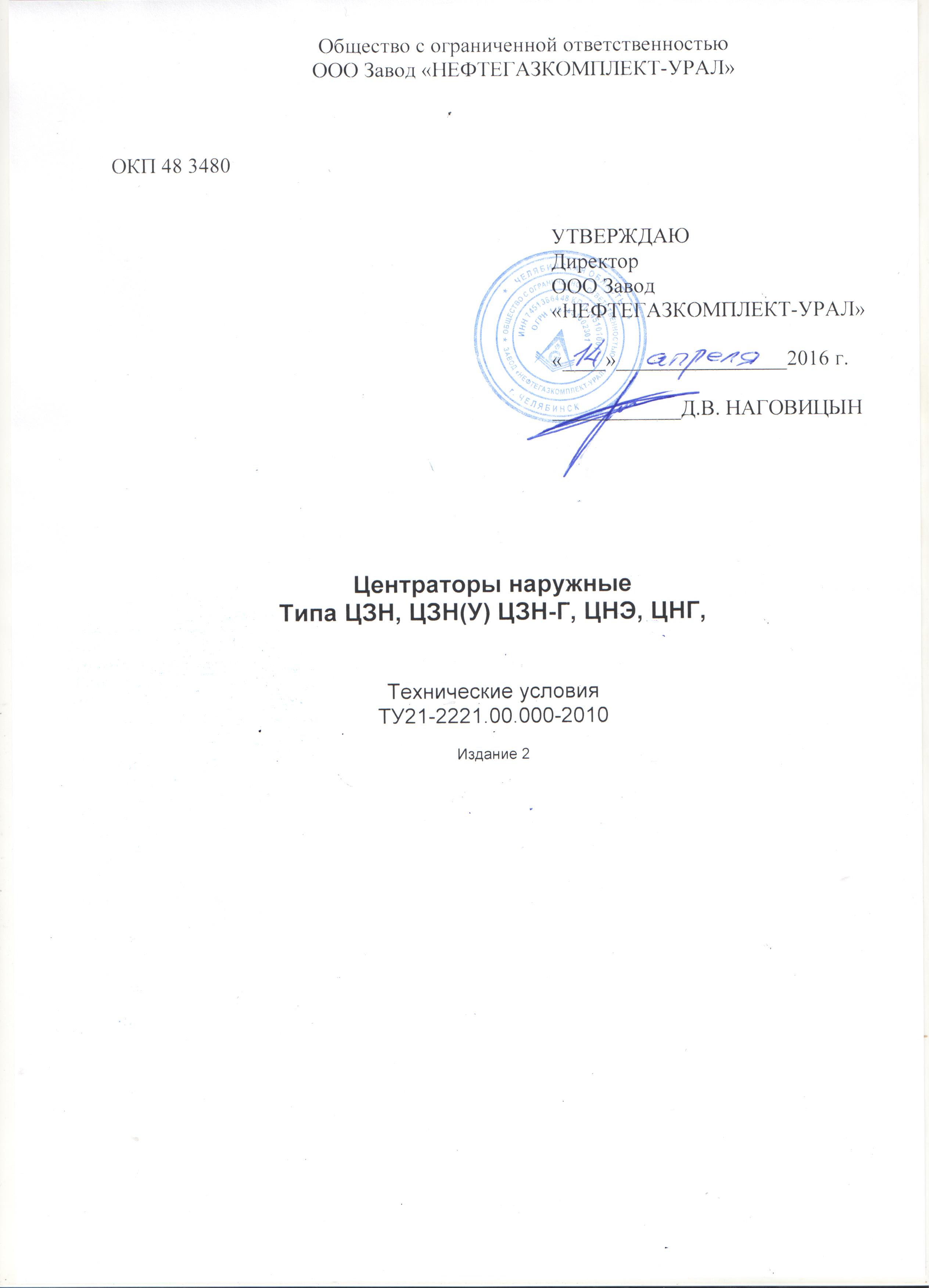

ТУ 21-2221.00.000-2010

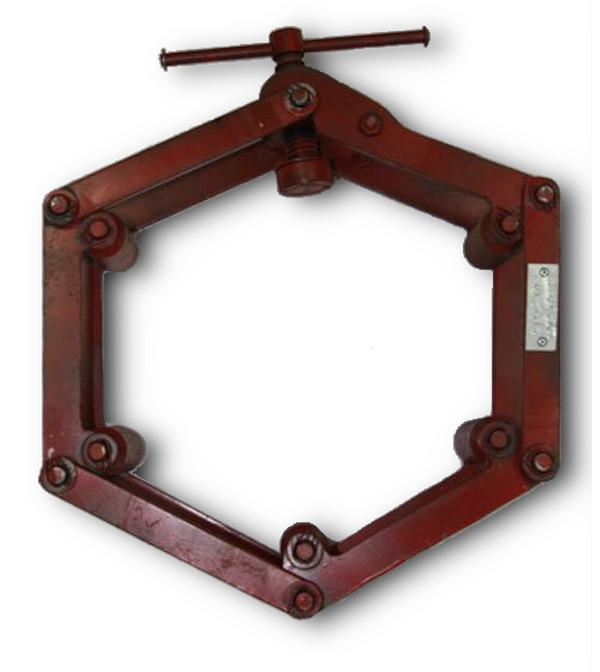

Центраторы звенные наружные универсальные типа ЦЗА (ЦЗН-У)Центраторы звенные наружные универсальные типа ЦЗН-У предназначены для центровки торцов труб перед сваркой стыков диаметром от 530 до 1420 мм при температуре окружающего воздуха от минус 40 до плюс 40°С.

Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой (пяткой).

Благодаря возможности отсоединения и крепления универсальных звеньев одна модель центратора ЦЗН-У позволяет проводить работы с трубами нескольких диаметров.

Центраторы изготавливаются из стали марки 09Г2С толщиной 6 мм.
Возможно изготовление центратора из титана и нержавеющей стали.

Марка центратора Диаметр труб, мм Вес, кг
ЦЗН-530-У 530 18
ЦЗН-630-У 630 20,5
ЦЗН-720-У 720 23
ЦЗН-820-У 820 25,5
ЦЗН-1020-У 1020 30,5
ЦЗН-1220-У 1220 36
ЦЗН-1420-У 1420 41



Центраторы звенные наружные универсальные типа ЦЗА (ЦЗН-У)Центраторы звенные наружные универсальные типа ЦЗА (ЦЗН-У)

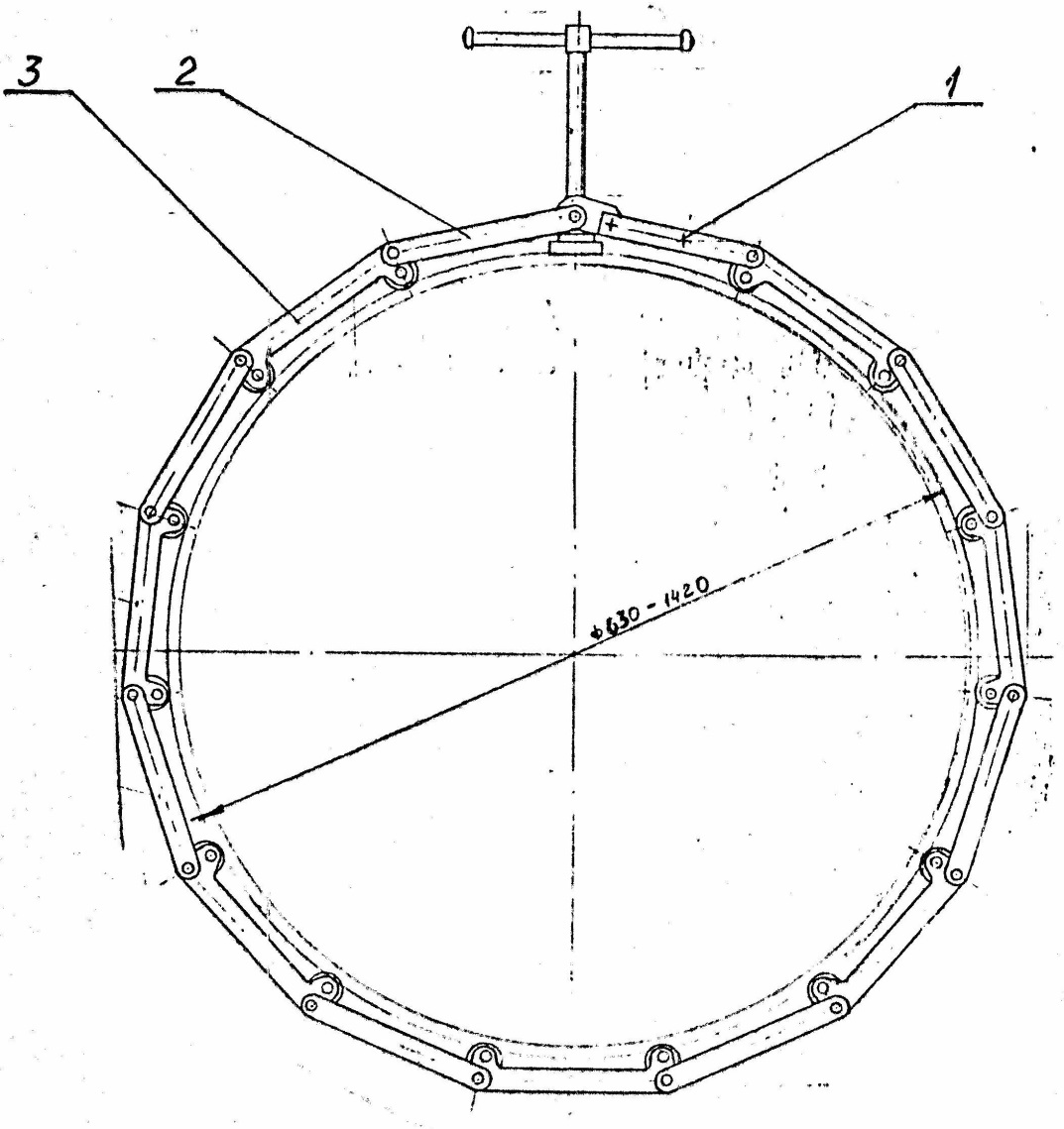

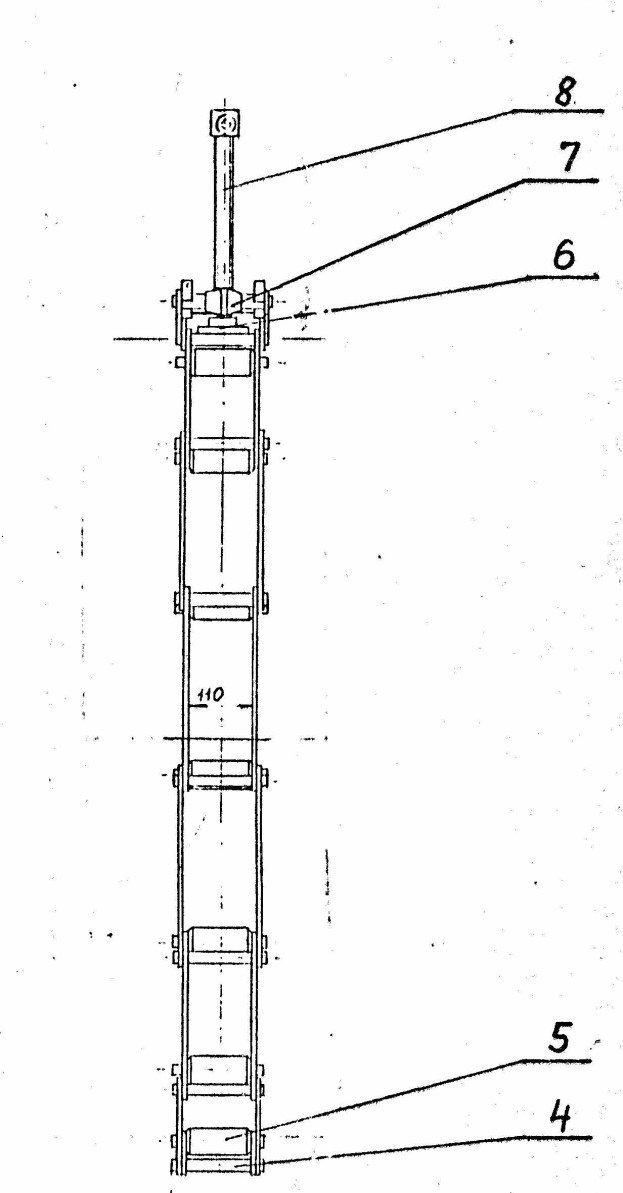

1, 2, 3 - звено; 4 - ось; 5 - ролик; 6 - пята; 7 - траверса; 8 - винт

Каждый типоразмер центратора представляет собой шарнирный многозвенник из унифицированных звеньев 1, 2, 3, нажимных роликов 5 и осей 4. Крайнее звено 1 соединено с крестовиной гайкой 7, передвигающейся по винту 8, который опирается пятой 6 на стык, а замыкающий крюк при закрывании центратора набрасывается на крестовину между звеньями и винтом. Звенья 1, 2, 3 соединены между собой осями 4.

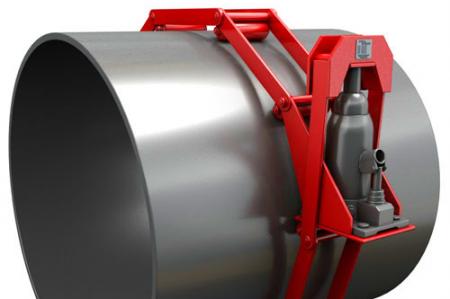

Центраторы наружные типа ЦЗН, ЦЗН(У), ЦЗН-Г, ЦНЭ, ЦНГ

Центраторы наружные типа ЦЗН, ЦЗН-У, ЦЗН-Г, ЦНЭ, ЦНГ

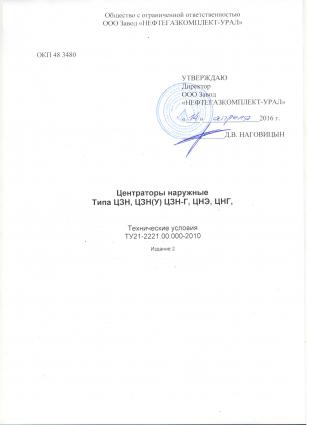

ТУ21-2221.00.000-2010
