Центраторы наружные типа Ц

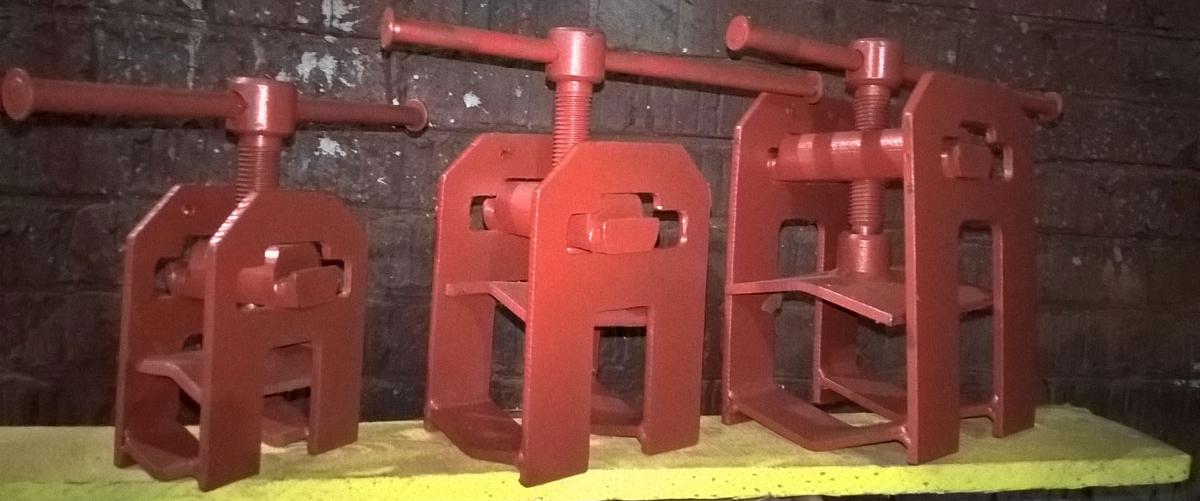

Центраторы  наружные типа Ц

Центраторы  наружные типа Ц предназначены для центровки торцов труб перед сваркой стыков при монтаже диаметром от 25 до 108 мм при температуре окружающего воздуха от минус 40 до плюс 40°С.  Центраторы  изготовлены из легированной стали марки 09Г2С толщиной 6 мм.

Основные технические данные и характеристики

Марка центратора Диаметр центрируемых труб, мм Масса, кг
Ц 25-45 25 ÷ 45 1,6
Ц 48-77 48 ÷ 77 2,7
Ц 79-108 79 ÷ 108 5,4

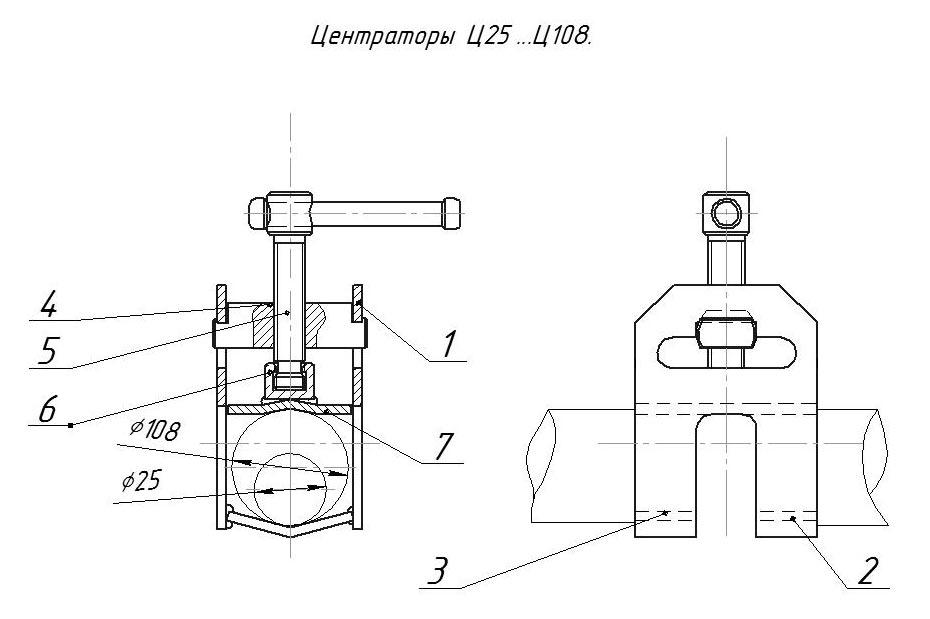

Устройство центратора типа Ц

Каждый типоразмер центратора состоит из корпуса 1, основание  которого из двух призм 2 и 3 является базой для центрирования. Траверса 4 с нажимным винтом 5 и  с пятой 6, к которой приварена верхняя призма 7 служат для прижатия стыкуемых труб к нижним призмам.
