Центраторы наружные эксцентриковые (ЦНЭ)

ЦНЭ16-21М.000 ТУ, ТУ21-2221.00.000-2010

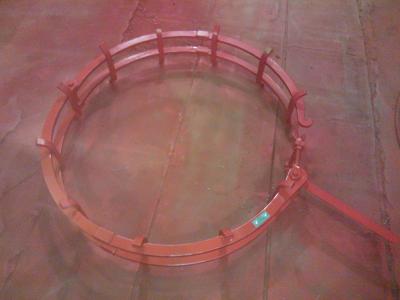

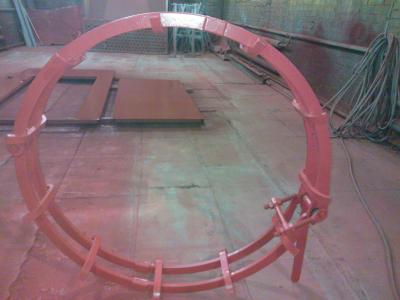

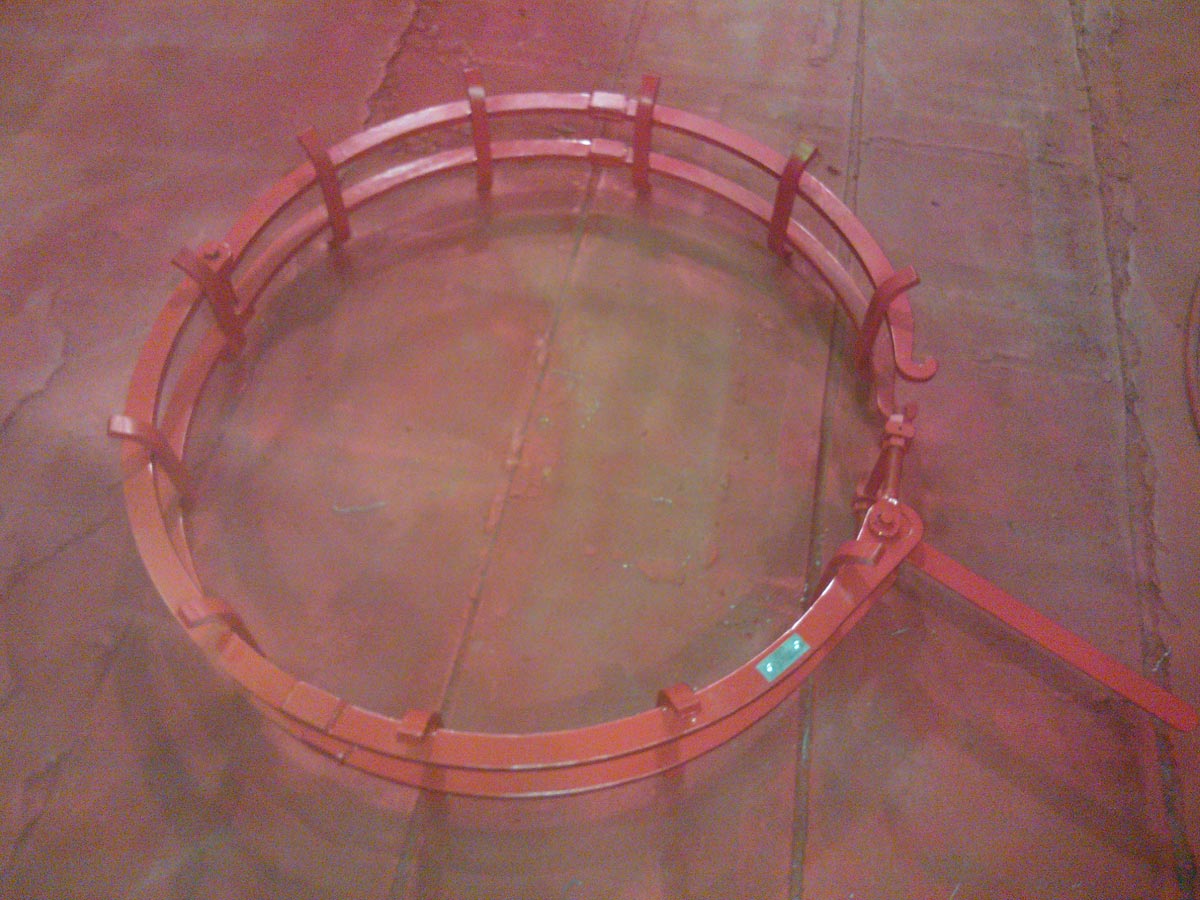

  • Центратор наружный эксцентриковый ЦНЭ

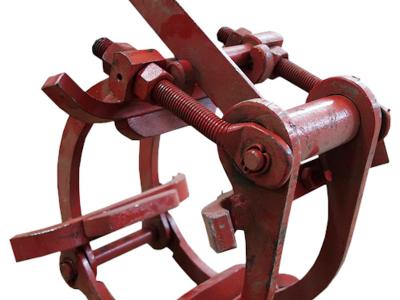

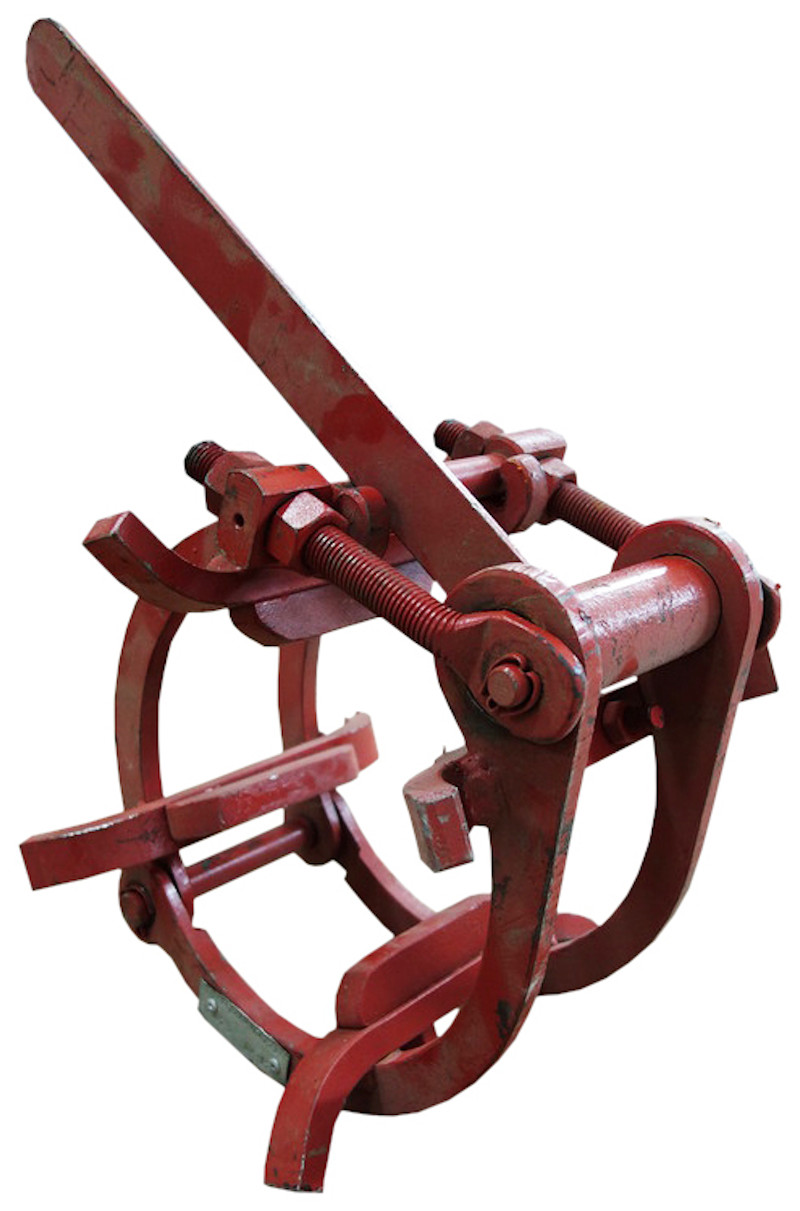

  • Центратор эксцентриковый ЦНЭ

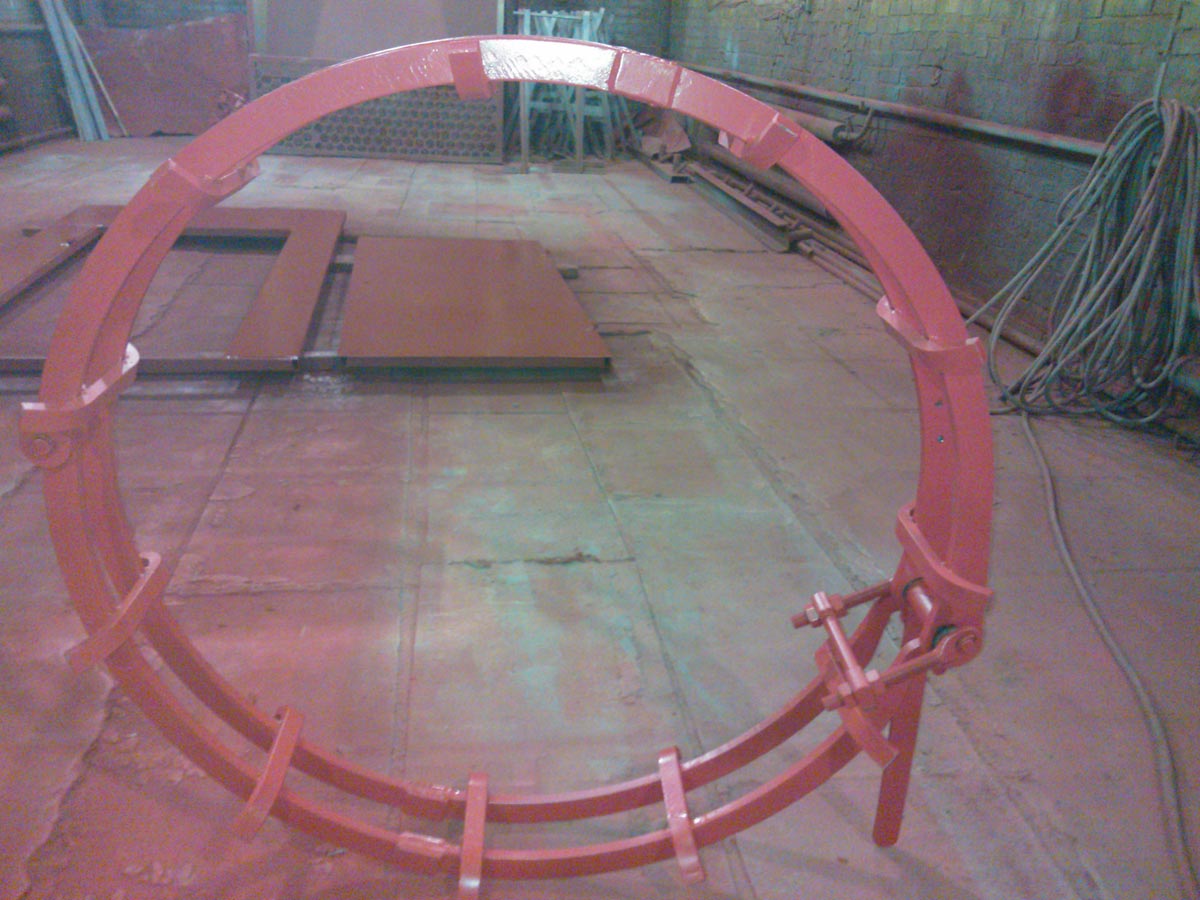

  • Центратор эксцентриковый ЦНЭ

Центраторы наружные эксцентриковые типа ЦНЭ предназначены для центровки торцов труб перед сваркой стыков диаметром от 89 до 426 мм при температуре окружающего воздуха от минус 40 до плюс 40°С.

Центраторы изготавливаются из стали марки 09Г2С.

Марка центратора Диаметр центрируемых труб, мм
ЦНЭ 5-15 57 ÷ 159
ЦНЭ 8-15 89 ÷ 159
ЦНЭ 16-21 168 ÷ 219
ЦНЭ 27-32 273 ÷ 325
ЦНЭ 37-42 377 ÷ 426
ЦНЭ 53 530
ЦНЭ 63 630
ЦНЭ 72 720
ЦНЭ 82 820

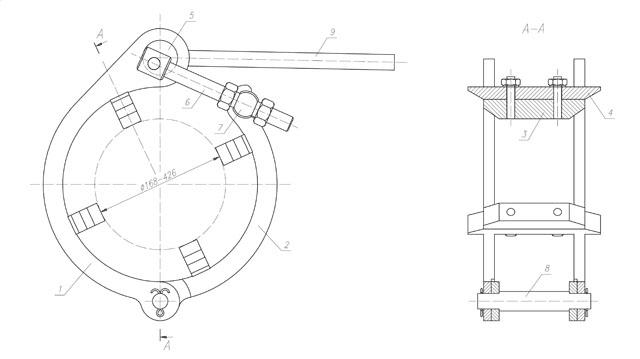

Центраторы наружные эксцентриковые типа ЦНЭ 16-21, ЦНЭ 27-32, ЦНЭ 37-42
1 - дуга, 2 - дуга, 3 - надставка, 4 - опора, 5 - эксцентрик, 6 - тяга, 7 - перекладина, 8 - ось, 9 - рукоятка

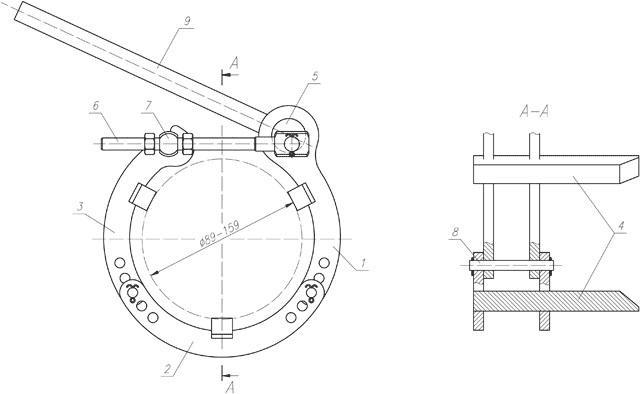

Центраторы наружные эксцентриковые типа ЦНЭ 8-15
1 - дуга, 2 - дуга, 3 - дуга, 4 - опора, 5 - эксцентрик, 6 - тяга, 7 - перекладина, 8 - ось, 9 - рукоятка

Каждый типоразмер центратора состоит из двух или трех дуг 1, 2, 3 рамочного типа, соединенных между собой осями 8 и запорно-силового устройства, состоящего из эксцентрика 5, тяг 6 и перекладины 7.

Опоры 4 с надставками 3, соединяющие дуги, являются элементами, которые плотно прижимаются к наружным поверхностям собираемых труб с помощью силового механизма.

Эксцентрик 5, поворотом рукоятки 9 обеспечивает стягивающее усилие, развиваемое эксцентриковым зажимом.

Настройка центраторов для работы осуществляется перемещением перекладины 7 по тягам 6, настройка на другой типоразмер обеспечивается снятием надставок 3 с опор 4 центраторов. У центратора ЦНЭ 8-15 путем перестановок осей 8 в соответствующие отверстия дуг 1, 2, 3.

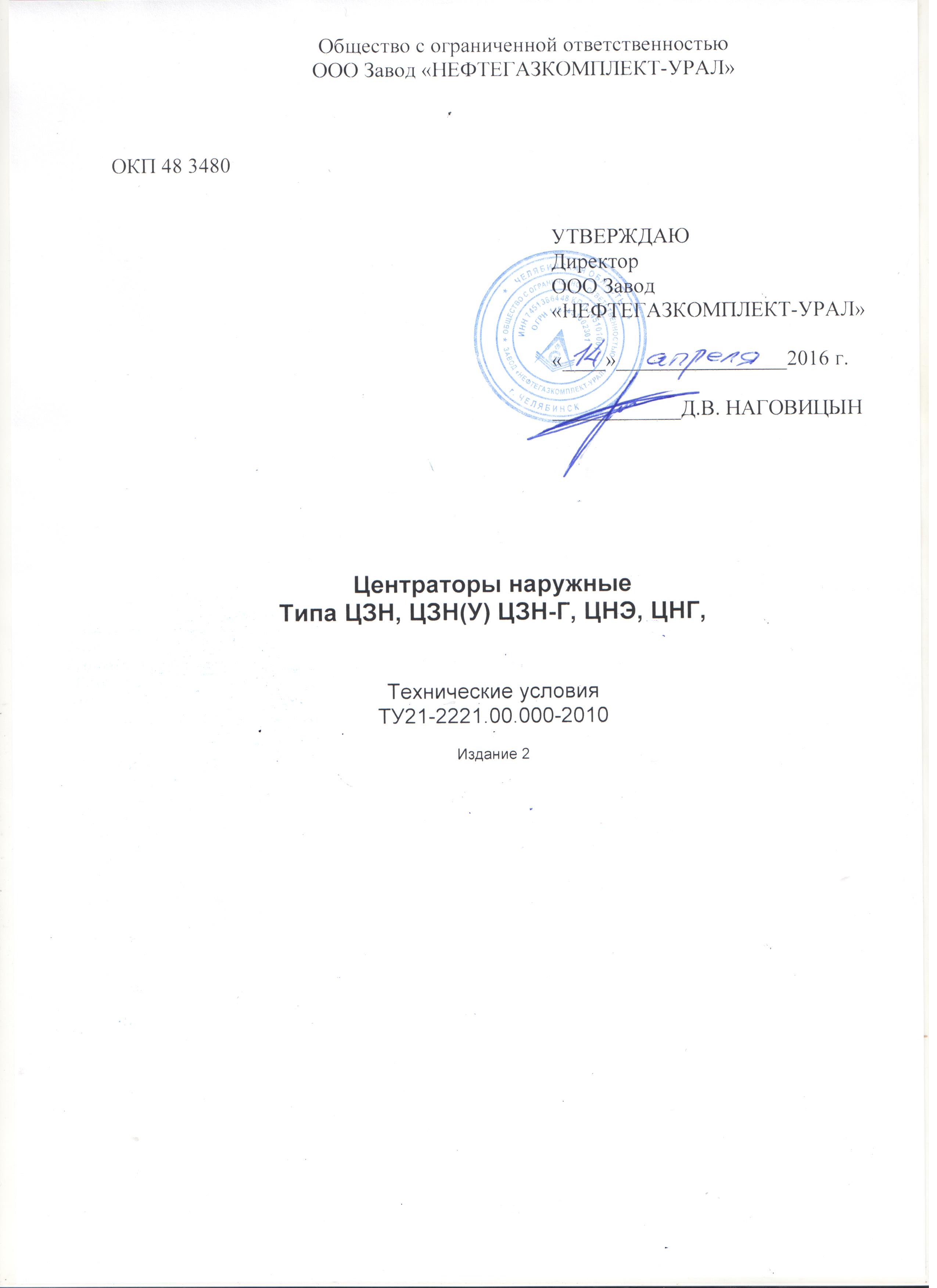

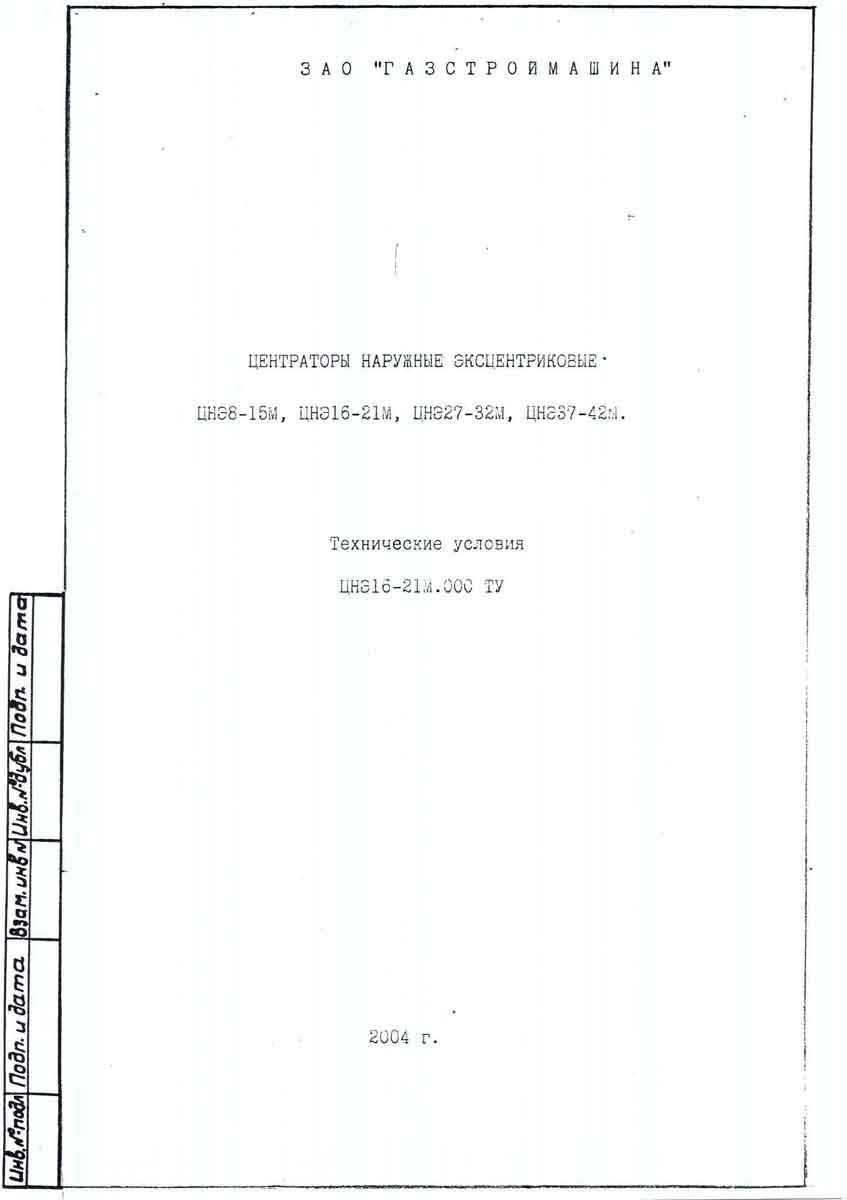

ТУ ЦНЭ16-21М.000

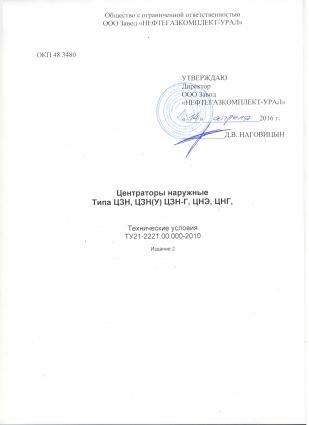

ТУ21-2221.00.000-2010
ТУ21-2221.00.000-2010
