Центраторы наружные разъемные с гидродомкратом (ЦНГ)

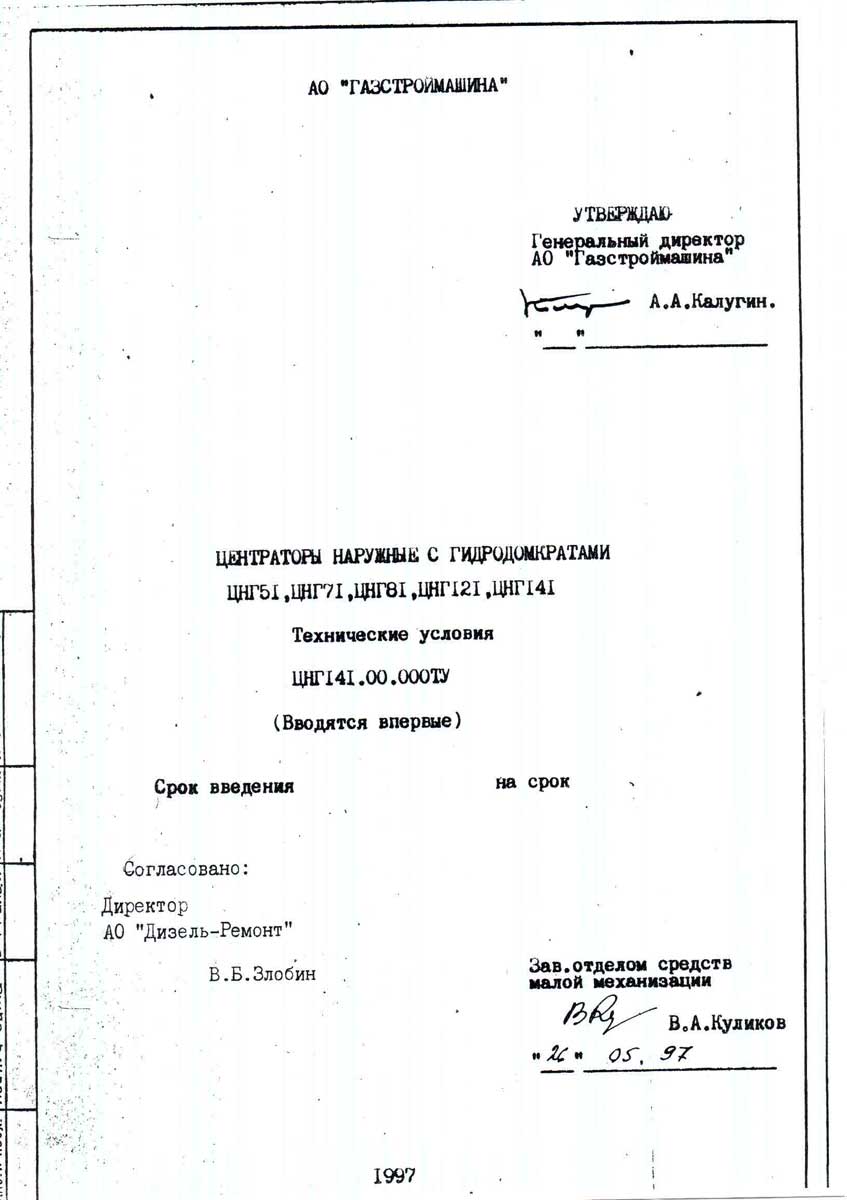

ЦНГ141.00.000ТУ, ТУ21-2221.00.000-2010

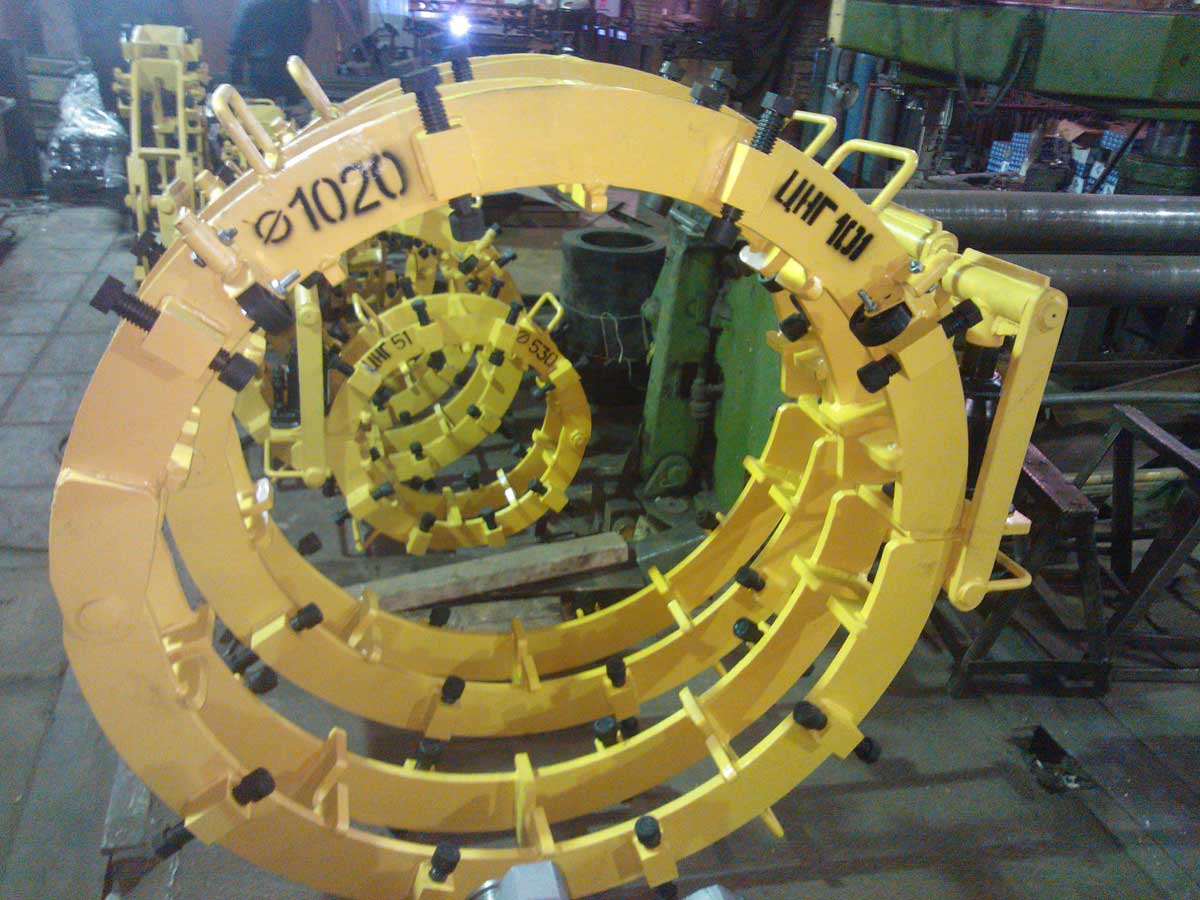

  • Центратор ЦНГ

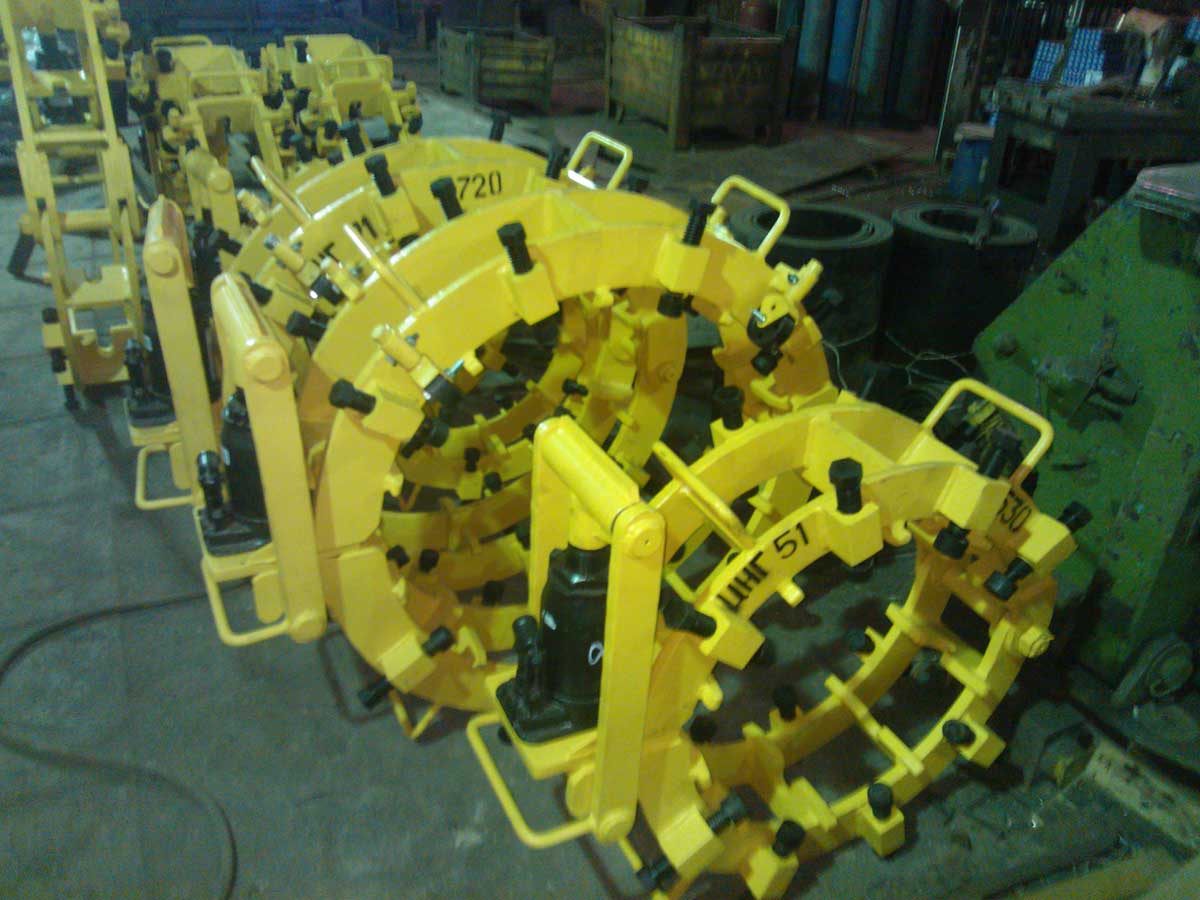

  • Центратор ЦНГ
  • Центратор ЦНГ

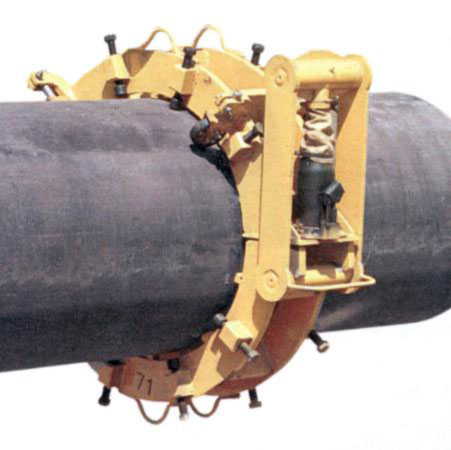

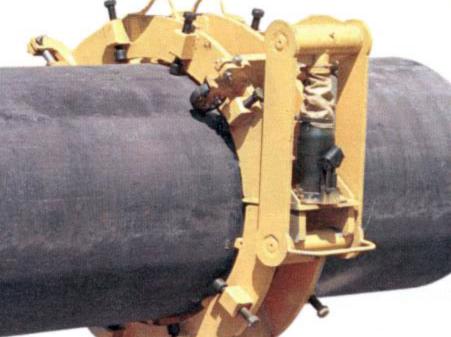

Центраторы наружные разъемные с гидродомкратом типа ЦНГ предназначены для центровки перед сваркой неповоротных стыков труб диаметрами 530 — 1420 мм при сооружении и ремонтах магистральных трубопроводов при температуре окружающего воздуха от минус 40 до плюс 40°С. За счет увеличенного усилия обжатия и дополнительных винтов обеспечивается центровка деформированных труб. Конструкция жимков позволяет выполнять непрерывное наложение сварочных швов. Усилие домкрата - 12 тн.

Марка центратора Диаметр центрируемых труб, мм Масса, кг
ЦНГ-41 426 96
ЦНГ-51 530 108
ЦНГ-71 720 225
ЦНГ-81 820 270
ЦНГ-101 1020 494
ЦНГ-102 1067 536
ЦНГ-121 1220 574
ЦНГ-141 1420 603
ЦНГ-171 1720 603

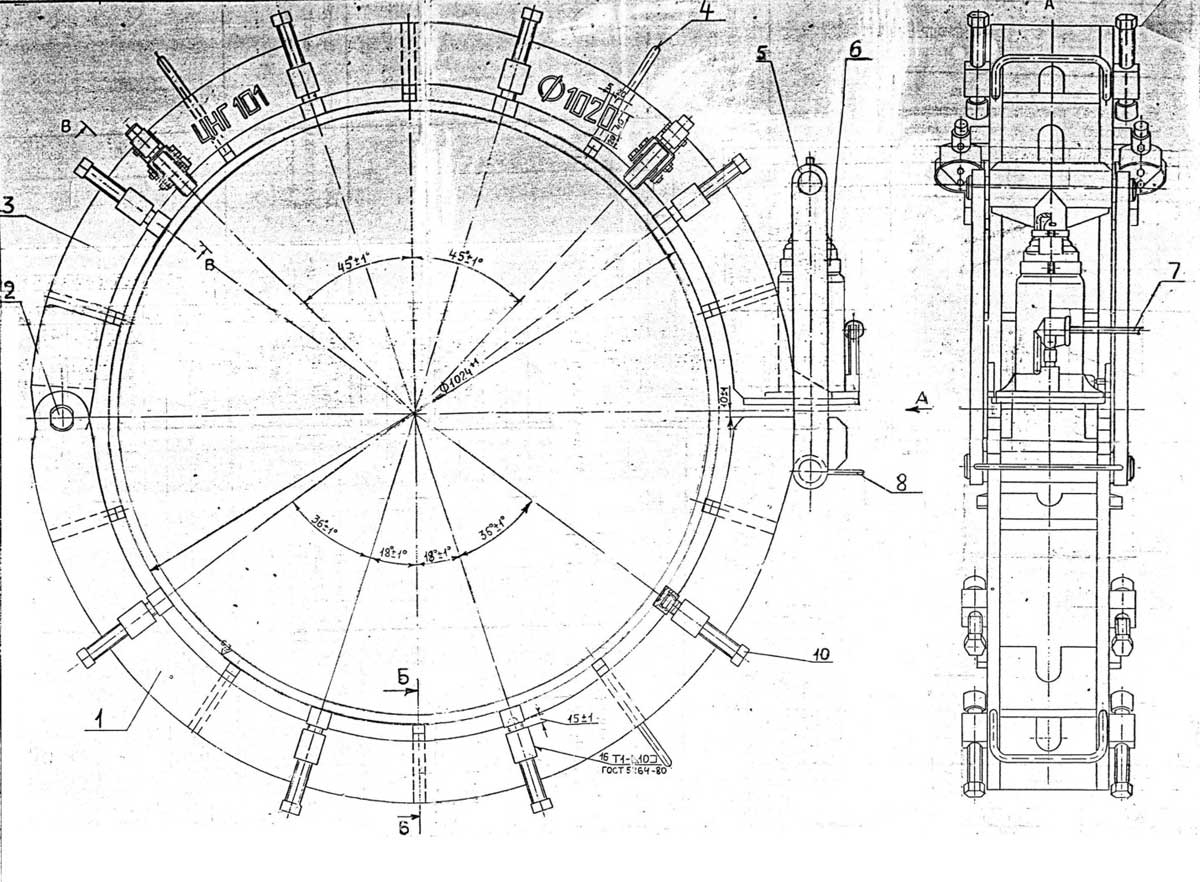

Центратор типа ЦНГ (см. рис.) состоит из двух дуг 1 и 3, соединенных между собой шарнирно осью 2 и запирающихся звеном 5 с помощью гидравлического домкрата 6, роликов 8, нажимных болтов 10 и пят.

Каждая дуга представляет собой сварную конструкцию из двух щек, сваренных между несколькими пластинами-опорами 9, которые в закрытом положении центратора опираются внутренней поверхностью одновременно на концы собираемых труб и центрируют их. Опоры 9 в местах соприкосновения со стыком имеют пазы с размерами достаточными для прохождения электрода и обеспечения непрерывного цикла сварки стыков. К наружным сторонам дуг приварены скобы 4 для удобства подъема центратора. На боковой площадке верхней дуги установлен гидродомкрат 6, на головку которого насажено с помощью втулки и шарнирно закреплено звено 5. Свободным концом оно накинуто на крюки нижней дуги 1, находящейся под площадкой крепления домкрата. Для регулировки превышения кромок стыкуемых труб на боковых поверхностях дуг центраторов в резьбовых опорах установлены нажимные болты 4 с пятами. Для перемещения по трубе и облегчения установки на стык центратор снабжен роликами. Замыкания центратора на стыке и центровка труб осуществляется гидродомкратом при движении поршня домкрата вверх.

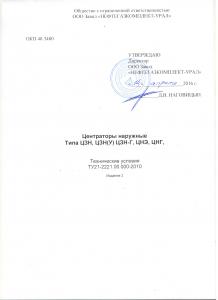

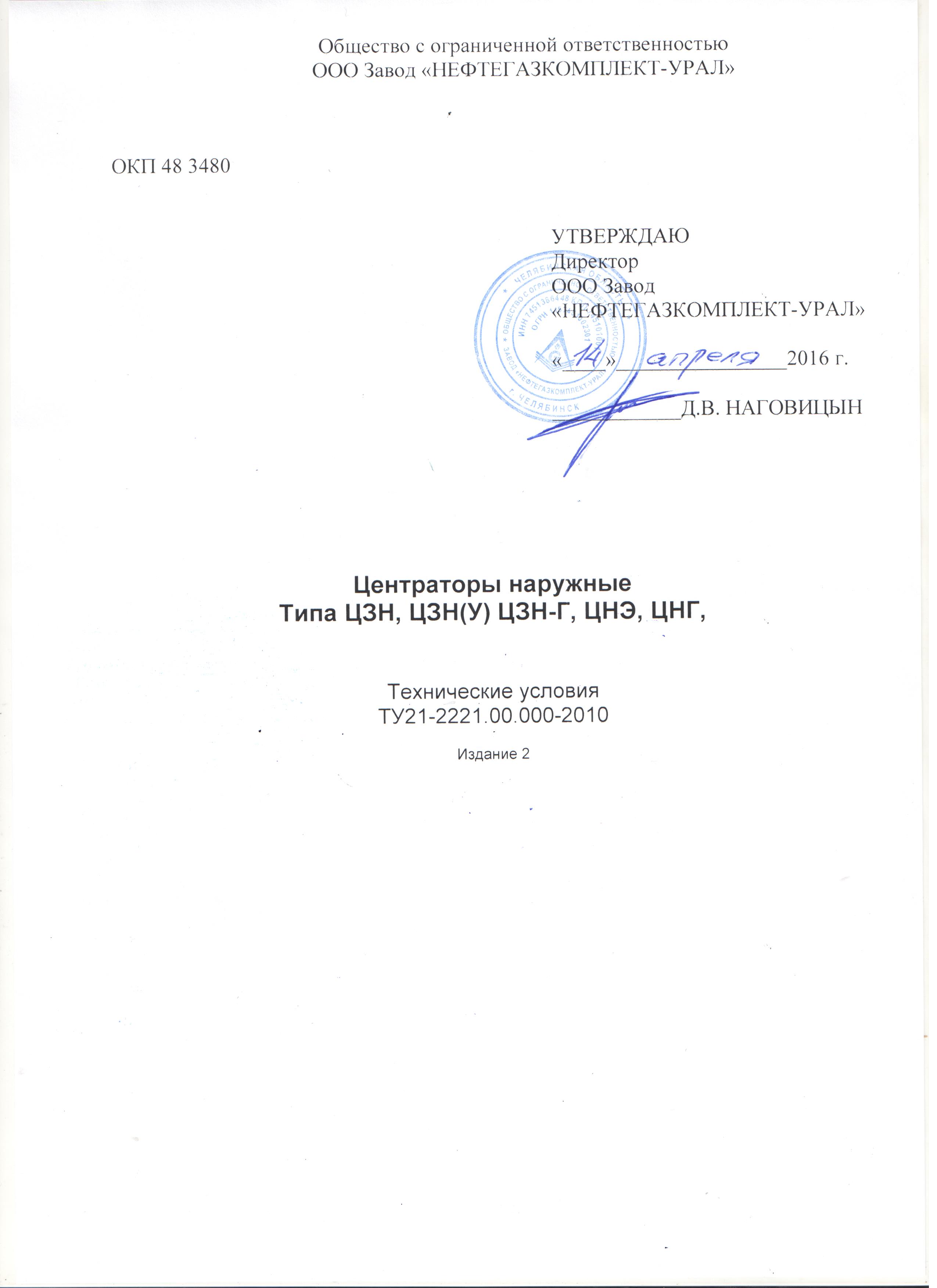

 ТУ21-2221.00.000-2010

Технические условия
