Центраторы звенные наружные облегченные (ЦЗН-О)

  • Центраторы облегченные ЦЗН-О
  • Центраторы облегченные ЦЗН-О
  • ЦЗН-О

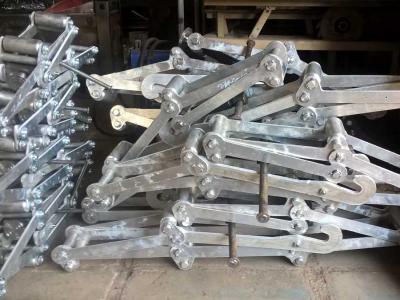

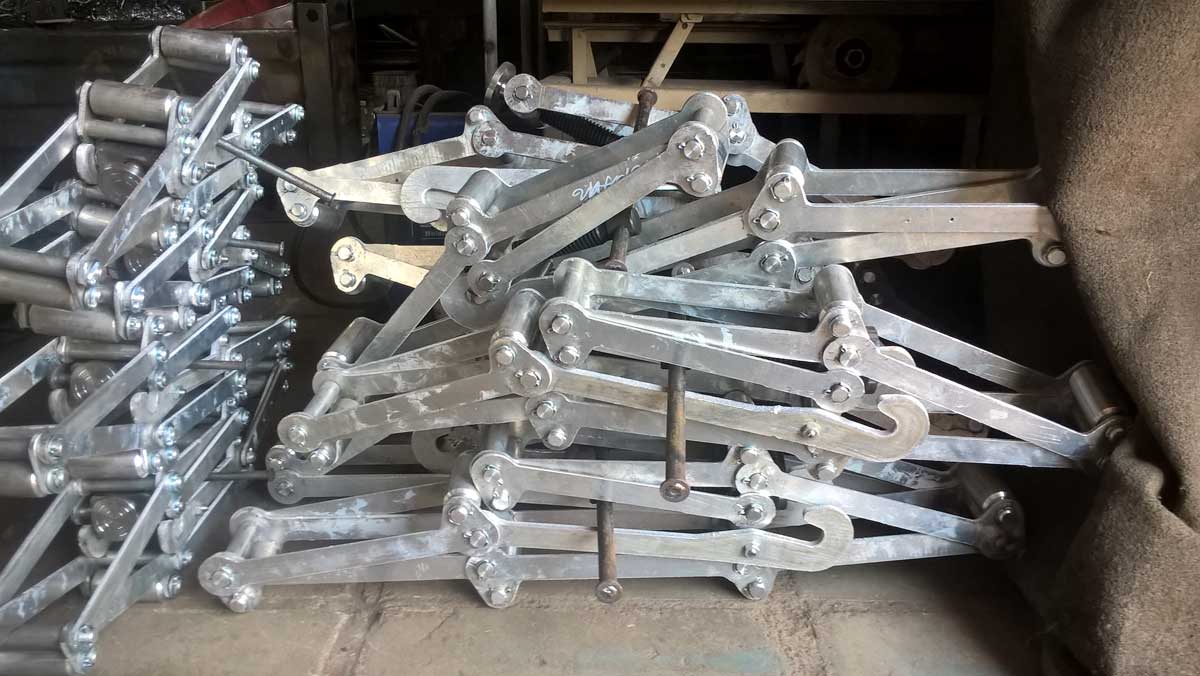

Центраторы звенные наружные облегченные типа ЦЗН-О предназначены для центровки торцов труб перед сваркой стыков диаметром от 426 до 1420 мм при температуре окружающего воздуха от минус 40 до плюс 40°С.

Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой (пяткой).

Звенья, оси и ролики центраторов ЦЗН-О изготавливаются из дюралюминия; винт, траверса и пятка – из стали марки 09Г2С.

Марка центратора Диаметр центрируемых труб, мм
ЦЗН-426-О 426
ЦЗН-530-О 530
ЦЗН-630-О 630
ЦЗН-720-О 720
ЦЗН-820-О 820
ЦЗН-1020-О 1020
ЦЗН-1220-О 1220
ЦЗН-1420-О 1420

Центраторы звенные наружные типа ЦЗНЦентраторы звенные наружные типа ЦЗН

1,2,3 - звено; 4 - ось; 5 - ролик; 6 - пята; 7 - траверса; 8 - винт

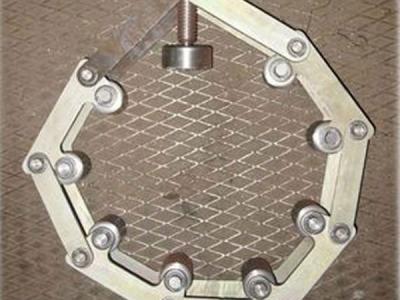

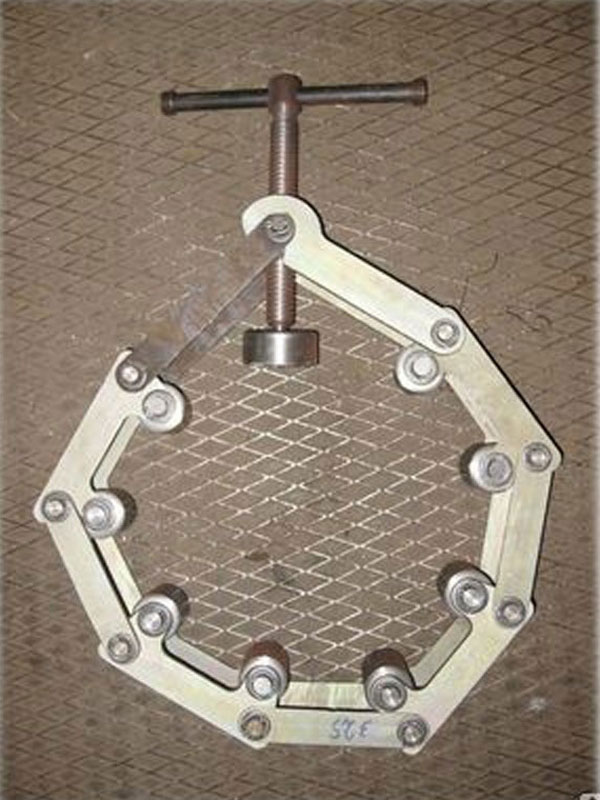

Каждый типоразмер центратора представляет собой шарнирный многозвенник из унифицированных звеньев 1, 2, 3, нажимных роликов 5 и осей 4. Крайнее звено соединено с крестовиной гайкой 7, передвигающейся по винту 8, который опирается пятой 6 на стык, а замыкающий крюк при закрывании центратора набрасывается на крестовину между звеньями и винтом. Звенья 1, 2, 3 соединены между собой осями 4.

Центраторы звенные наружные типа ЦЗН ТУ21-2221.00.000-2010

Технические условия
