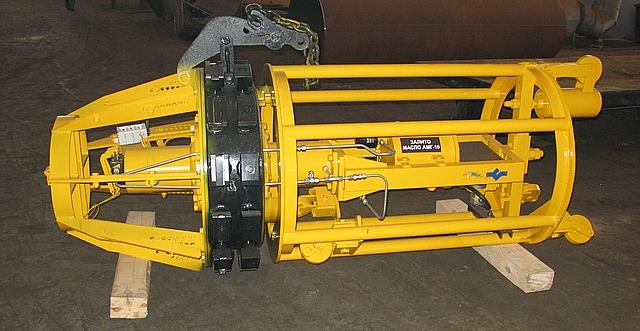

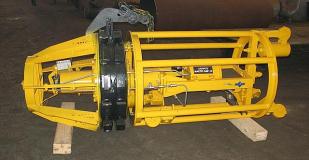

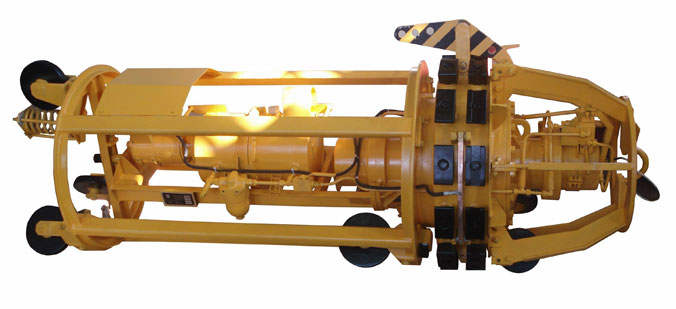

Центраторы внутренние гидравлические (ЦВ)



Центратор внутренний гидравлический (ЦВ) предназначен для центровки и сборки труб сваркой торцов отдельных труб и секций длиной до 36 м на полевых трубосварочных базах при температуре окружающей среды от минус 40˚С до плюс 40˚С.

Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.

Кроме того, именно внутренние центраторы имеют возможность уменьшить овальность торцов труб.

Внутренний центратор имеет электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центратора внутреннего осуществляется от сварочных агрегатов постоянного тока.

В комплект поставки центраторов гидравлических внутренних входят штанги (общей длиной до 36 м), кабель, манометр, а также (для центраторов ЦВ-107, ЦВ-127, ЦВ-147) и фары. Комплектация вентилятором (для центраторов ЦВ-107, ЦВ-127, ЦВ-147), используемым для подачи свежего воздуха при проварке швов с внутренней стороны, выполняется по заявке Заказчика.

По требованию Заказчика центраторы могут быть укомплектованы:

- сменными комплектами жимков на диаметры, указанные в характеристиках

- вентилятором (только ЦВ-107, ЦВ-127, ЦВ-147)

- полиуретановыми катками.

Центраторы внутренние для труб с толщиной стенки большей, чем указано в таблице, а также дюймовых типоразмеров, изготавливаются по отдельному заказу.

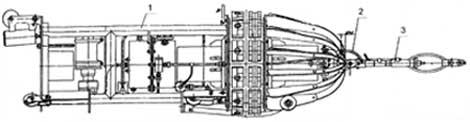

1 - центратор, 2 - провод, 3 - штанга.

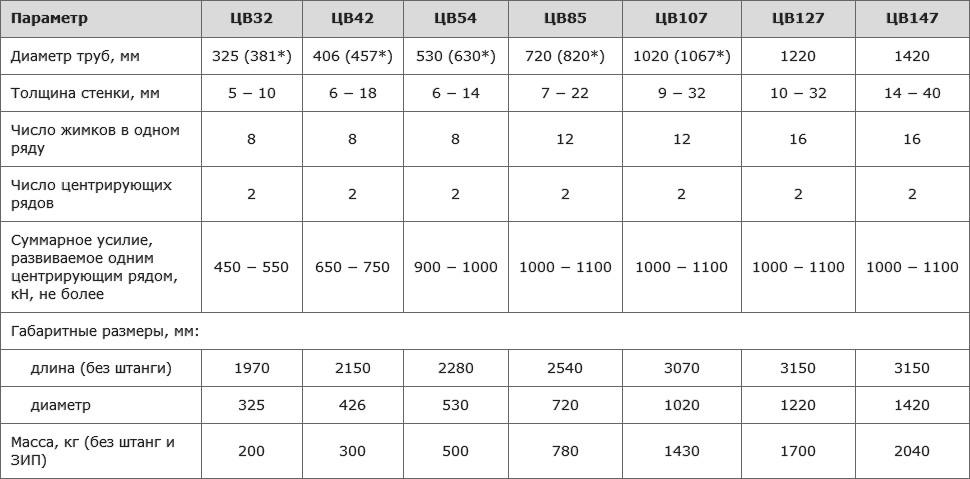

Технические характеристики центраторов внутренних (ЦВ)

Параметр ЦВ32 ЦВ42 ЦВ54 ЦВ85 ЦВ107 ЦВ127 ЦВ147
Диаметр труб, мм 325 (381*) 406 (457*) 530 (630*) 720 (820*) 1020 (1067*) 1220 1420
Толщина стенки, мм 5 − 10 6 − 18 6 − 14 7 − 22 9 − 32 10 − 32 14 − 40
Число жимков в одном ряду 8 8 8 12 12 16 16
Число центрирующих рядов 2 2 2 2 2 2 2
Суммарное усилие, развиваемое одним центрирующим рядом, кН, не более 450 − 550 650 − 750 900 − 1000 1000 − 1100 1000 − 1100 1000 − 1100 1000 − 1100
Габаритные размеры, мм:
длина (без штанги) 1970 2150 2280 2540 3070 3150 3150
диаметр 325 426 530 720 1020 1220 1420
Масса, кг (без штанг и ЗИП) 200 300 500 780 1430 1700 2040


(*) - комплектация центраторов на ряд дополнительных диаметров и производится по заявке Заказчика.
