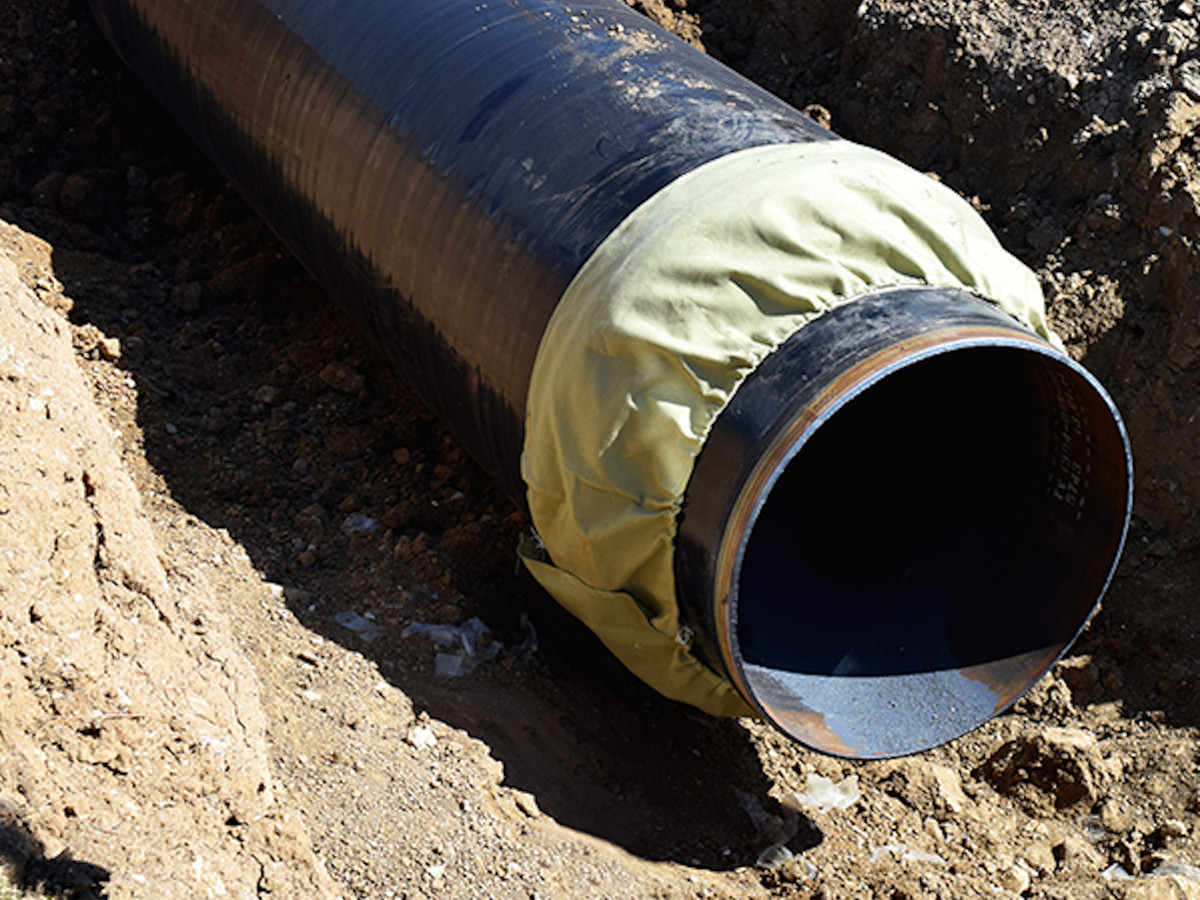

Укрытие защитное манжеты герметизирующей (УЗМГ)

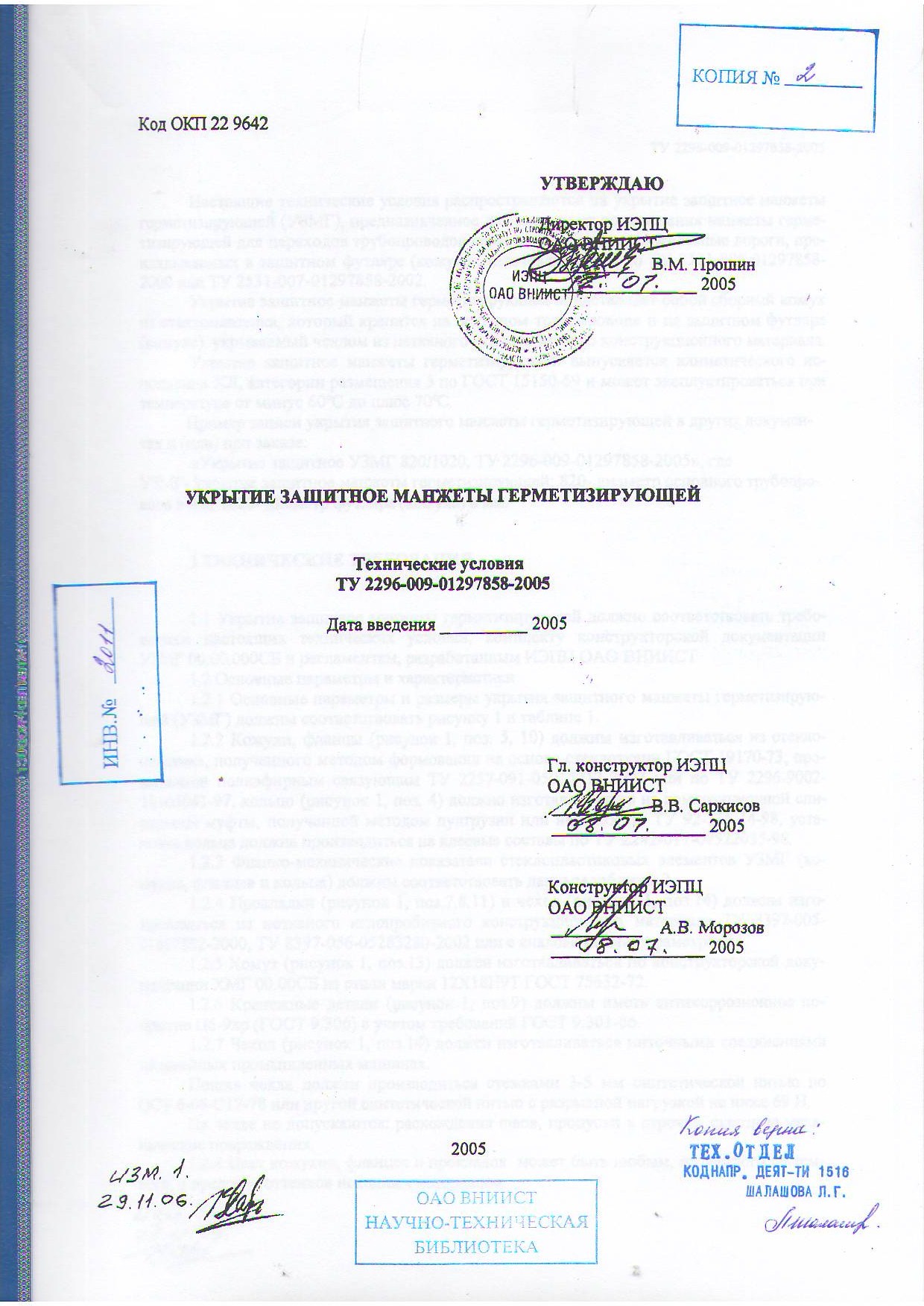

ТУ 2296-009-01297858-2005



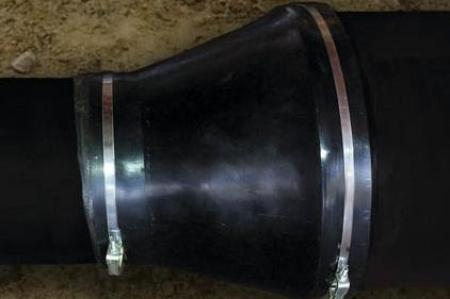

Укрытие защитное манжеты герметизирующей (ТУ 2296-009-01297858-2005) предназначено для защиты от повреждения манжеты герме­тизирующей для переходов трубопроводов через автомобильные и железные дороги, про­кладываемых в защитном футляре (кожухе), изготавливаемой по ТУ 2531-005-01297858-2000 или ТУ 2531-007-01297858-2002.

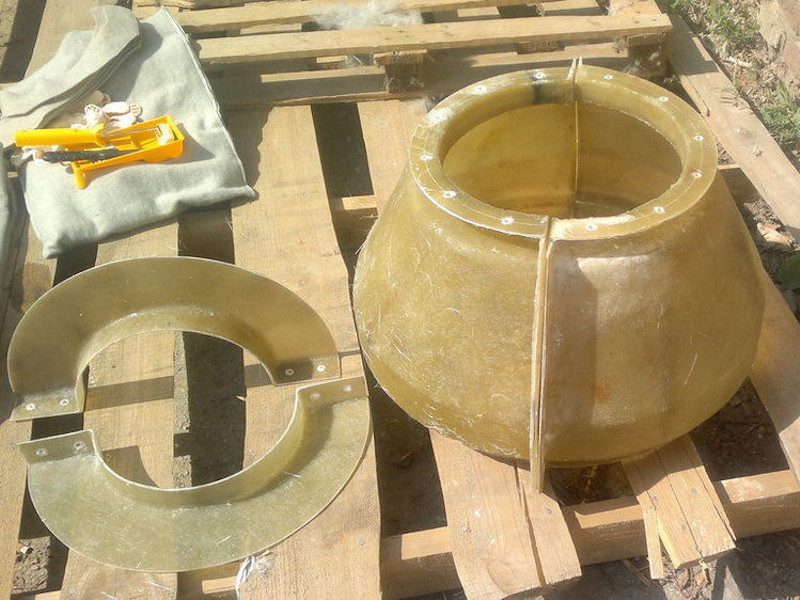

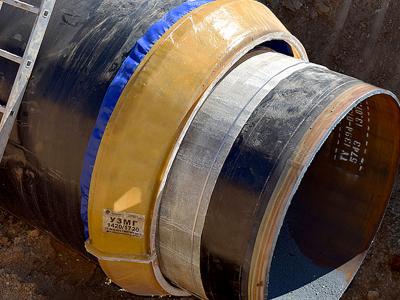

Укрытие защитное манжеты герметизирующей представляет собой сборный кожух из стеклопластика, который крепится на основном трубопроводе и на защитном футляре (кожухе), укрываемый чехлом из нетканого иглопробивного конструкционного материала.

Укрытие защитное манжеты герметизирующей выпускается климатического ис­полнения ХЛ, категории размещения 3 по ГОСТ 15150-69 и может эксплуатироваться при температуре от минус 60°С до плюс 70°С.

Пример записи укрытия защитного манжеты герметизирующей в других докумен­тах и (или) при заказе:

УЗМГ 820/1020, ТУ 2296-009-01297858-2005,

где

УЗМГ - укрытие защитное манжеты герметизирующей;
820 - диаметр основного трубопровода в мм;
1020 - диаметр футляра (кожуха) в мм.

В комплект поставки УЗМГ входят:

кожух - 1 шт.;
фланец - 1 шт.;
кольцо - 1 шт.;
хомут крепления кольца - 2шт.;
кольцо прокладка кожуха - 1 шт.;
прокладка кожуха - 6 шт.;
прокладка фланца - 6 шт.;
крепеж (болты, гайки, шайбы) в соответствии с черт. УЗМГ;
чехол - 1 шт.;
руководство по эксплуатации Паспорт - 1 шт.;
лента "сырой" резины (для фиксации кольца).

Основные параметры и размеры (УЗМГ)

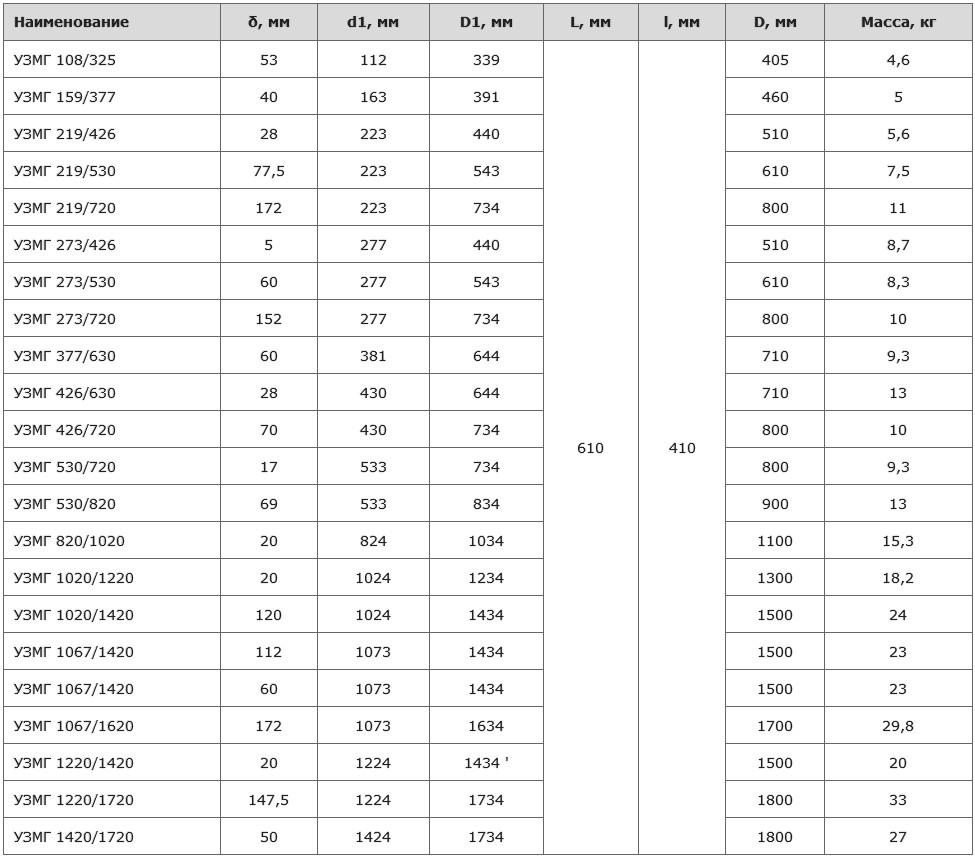

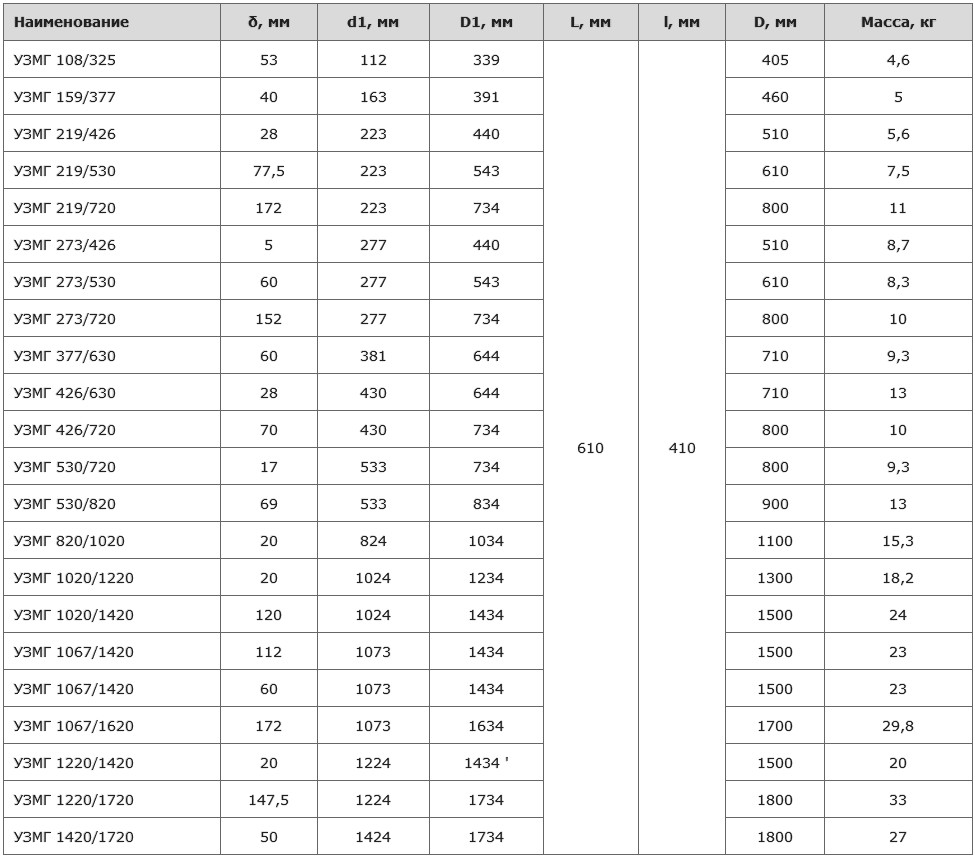

Наименование δ, мм d1, мм D1, мм L, мм l, мм D, мм Масса, кг
УЗМГ 108/325 53 112 339 610 410 405 4,6
УЗМГ 159/377 40 163 391 460 5
УЗМГ 219/426 28 223 440 510 5,6
УЗМГ 219/530 77,5 223 543 610 7,5
УЗМГ 219/720 172 223 734 800 11
УЗМГ 273/426 5 277 440 510 8,7
УЗМГ 273/530 60 277 543 610 8,3
УЗМГ 273/720 152 277 734 800 10
УЗМГ 377/630 60 381 644 710 9,3
УЗМГ 426/630 28 430 644 710 13
УЗМГ 426/720 70 430 734 800 10
УЗМГ 530/720 17 533 734 800 9,3
УЗМГ 530/820 69 533 834 900 13
УЗМГ 820/1020 20 824 1034 1100 15,3
УЗМГ 1020/1220 20 1024 1234 1300 18,2
УЗМГ 1020/1420 120 1024 1434 1500 24
УЗМГ 1067/1420 112 1073 1434 1500 23
УЗМГ 1067/1420 60 1073 1434 1500 23
УЗМГ 1067/1620 172 1073 1634 1700 29,8
УЗМГ 1220/1420 20 1224 1434 ' 1500 20
УЗМГ 1220/1720 147,5 1224 1734 1800 33
УЗМГ 1420/1720 50 1424 1734 1800 27

Укрытие защитное манжеты герметизирующей

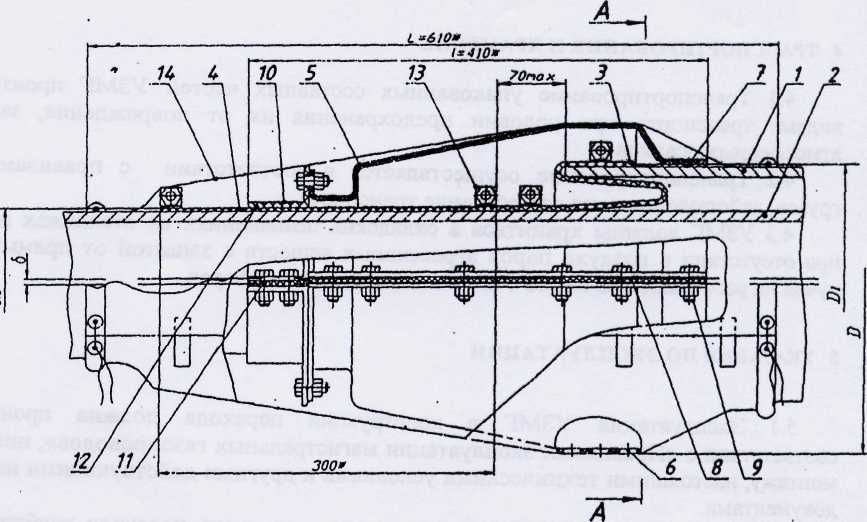

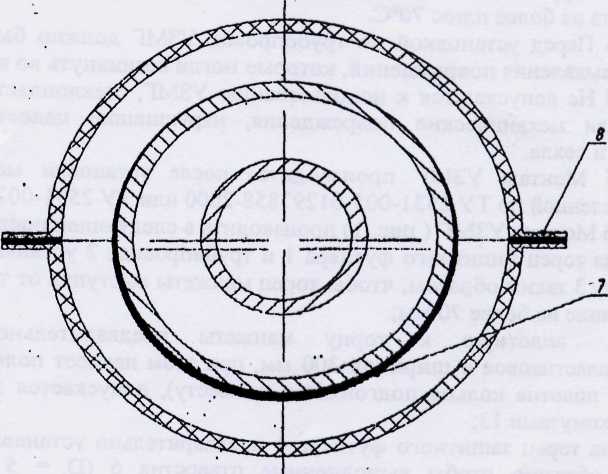

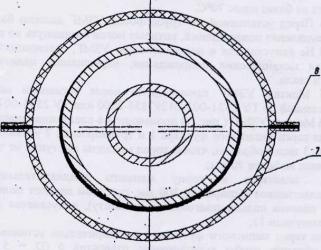

1 - защитный футляр (кожух); 2 - трубопровод; 3 - манжета герметизирующая; 4 - кольцо стеклопластиковое; 5 - кожух; б - отверстия 5 мм; 7 - кольцо (прокладка); 8 - прокладка кожуха; 9 - болт, гайка, шайба; 10 - фланец; 11 - прокладка фланца; 12 - клей; 13 - хомут; 14 - чехол.
