Уплотнительные коврики из скального листа под кольцевые ж/б утяжелители (УК-СЛ-УТК)

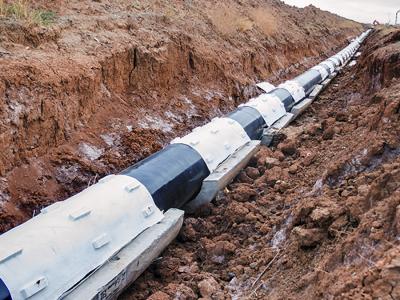

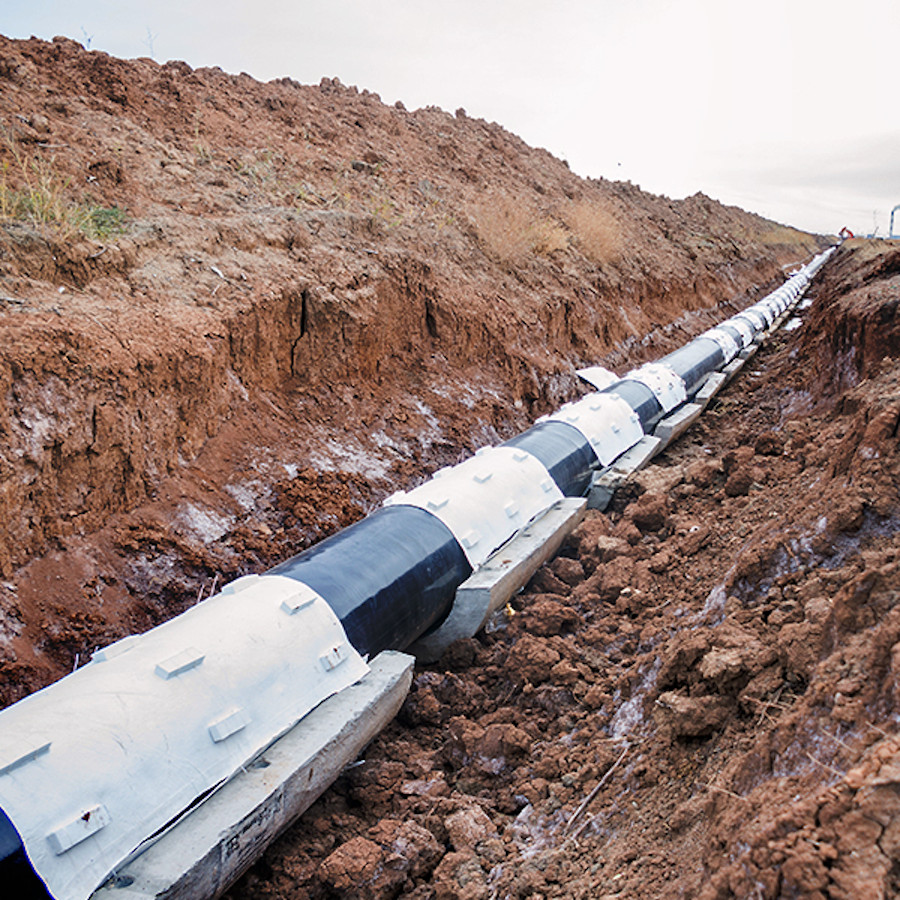

Уплотнительный коврик из скального листа (УК-СЛ-УТК) предназначен для защиты изолированной поверхности трубопроводов на подводных переходах, балластируемых утяжелителями железобетонными сборными кольцевыми типа УТК.

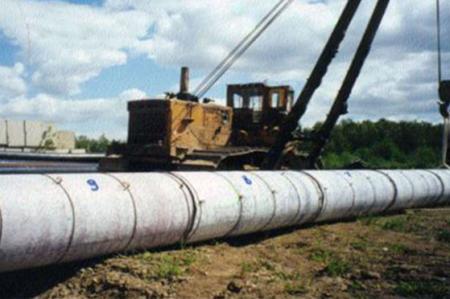

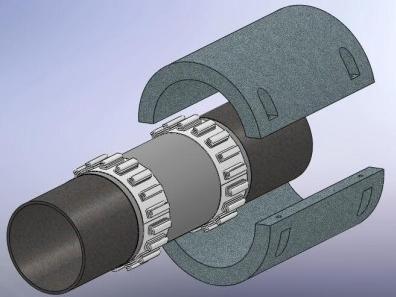

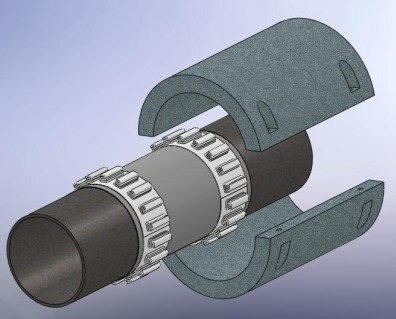

Предварительно поверхность рабочей плети следует футеровать скальным листом. В зазор между внутренней поверхностью полукольца утяжелителя УТК и зафутерованной поверхностью рабочей плети следует укладывать полукольца из скального листа синхронно с монтажом полуколец утяжелителей или грузов, обеспечивая надежное без возможности взаимного смещения закрепление утяжелителя УТК на трубопроводе.

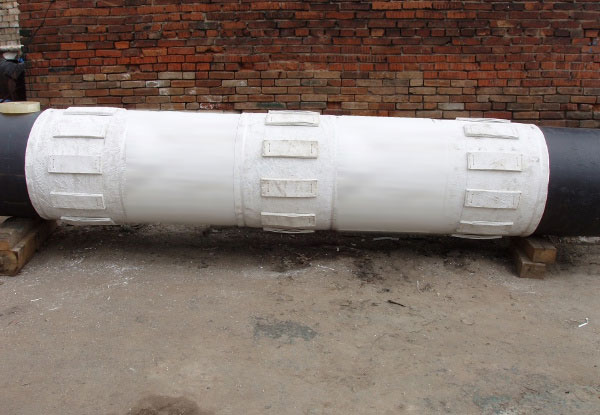

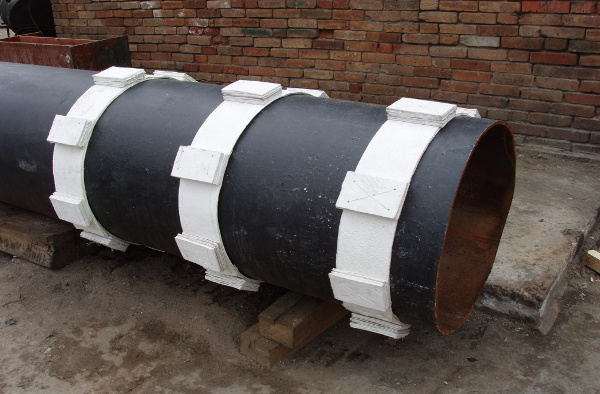

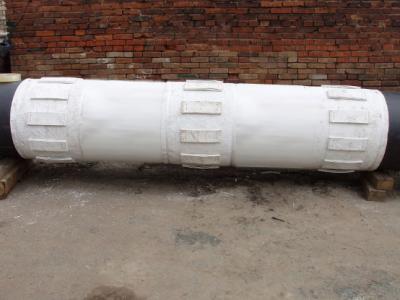

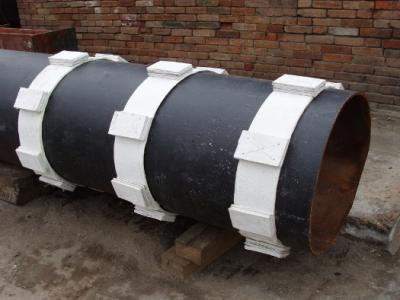

Полукольца представляют собой уплотняющие коврики из скального листа с пришитыми к ним многослойными ремнями из скального листа. Оси ремней должны сов­падать с осями стяжных устройств утяжелителей УТК.

При необходимости под уплотняющие коврики дополнительно подкладывают фрагменты скального листа, равные по размерам уплотняющим коврикам, с целью обеспечения надежного без возможности взаимного смещения закрепления утяжелителя на трубопроводе.

Наименование Диаметр трубопровода и утяжелителя УТК, мм
УК-СЛ-УТК-325 325
УК-СЛ-УТК-377 377
УК-СЛ-УТК-426 426
УК-СЛ-УТК-530 530
УК-СЛ-УТК-630 630
УК-СЛ-УТК-720 720
УК-СЛ-УТК-820 820
УК-СЛ-УТК-1020 1020
УК-СЛ-УТК-1067 1067
УК-СЛ-УТК-1220 1220
УК-СЛ-УТК-1420 1420

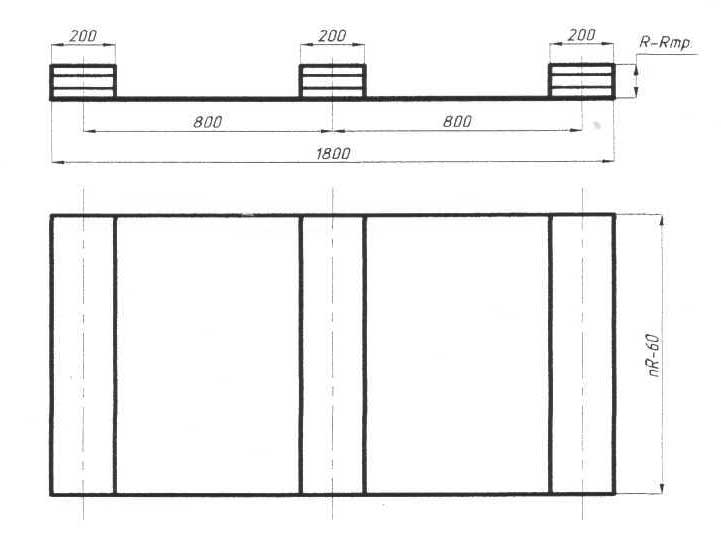

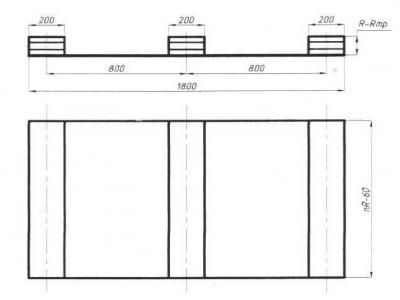

 Размеры УК-СЛ-УТК
Размеры УК-СЛ-УТК

Примечание:

Размер R соответствует размеру по ТУ 102-264-81 "Утяжелители железобетонные сборные кольцевого типа УТК для магистральных трубопроводов" Ø1220 мм и Ø1420 мм. Rтр - радиус наружной поверхности трубопровода с учётом толщины изоляционного покрытия.
