Утяжелители чугунные кольцевые (УЧК)

ТУ 22-036-44-06, ТУ 4111-009-70852124-2009 с изм. №1, ТУ 4111-007-69394805-2011, ТУ 4834-004-89632342-2012, ОТТ-75.180.00-КТН-046-11
  • Утяжелители чугунные кольцевые (УЧК)
  • Утяжелители чугунные кольцевые (УЧК)
  • Утяжелители чугунные кольцевые (УЧК)

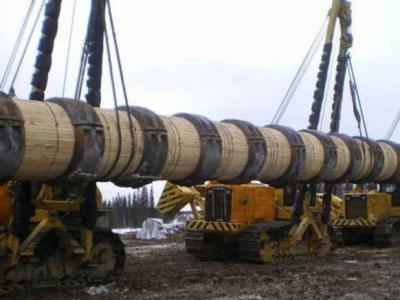

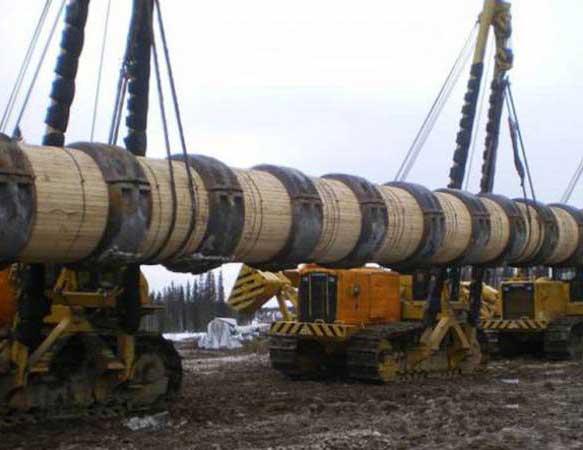

Утяжелители чугунные кольцевые УЧК предназначены для балластировки трубопроводов диаметром от 159 до 1420 мм на подводных участках, в нерегламентируемых климатических условиях.

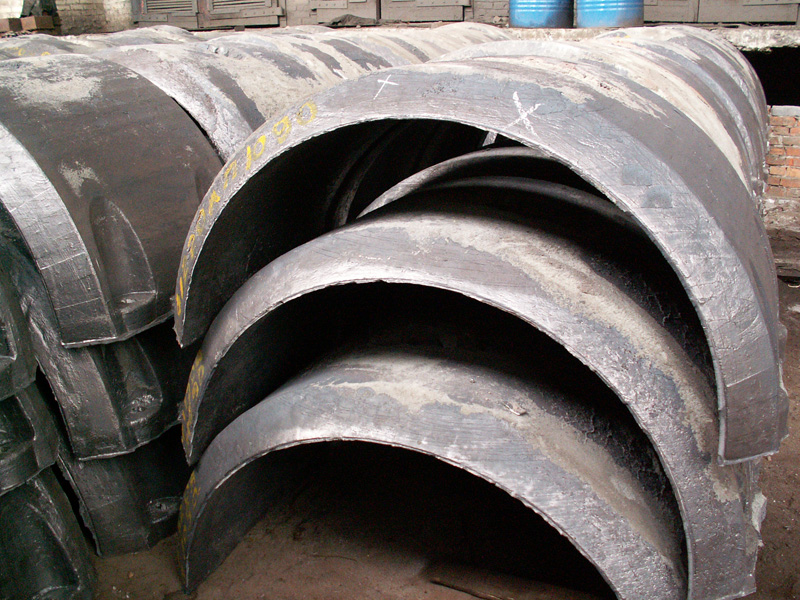

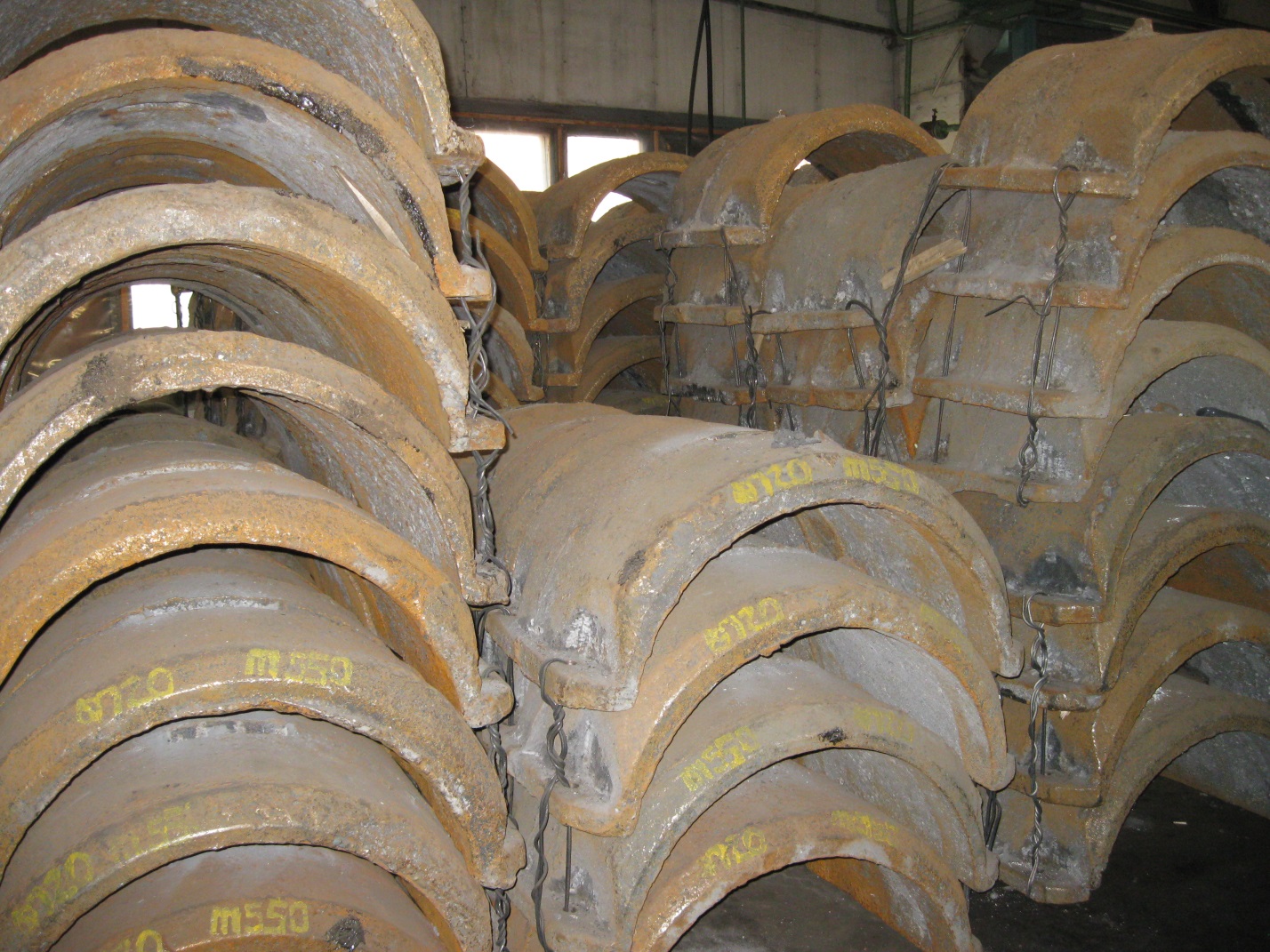

Утяжелители чугунные кольцевые УЧК состоят из двух охватывающих трубу полуколец, соединяемых между собой посредством шпилек гаек и шайб. При установке на трубопровод, для предотвращения повреждения изоляционного покрытия трубы, необходимо использовать защитные коврики (УК-СЛ-ЧГ).

Чтобы оформить заявку на изготовление и поставку утяжелителей УЧК позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. Мы производим пригрузы УЧК по ТУ 22-036-44-06, ТУ 4111-009-70852124-2009 с изм. №1, ТУ 4111-007-69394805-2011, ТУ 4834-004-89632342-2012 и в соответствии с требованиями ОТТ-75.180.00-КТН-046-11.

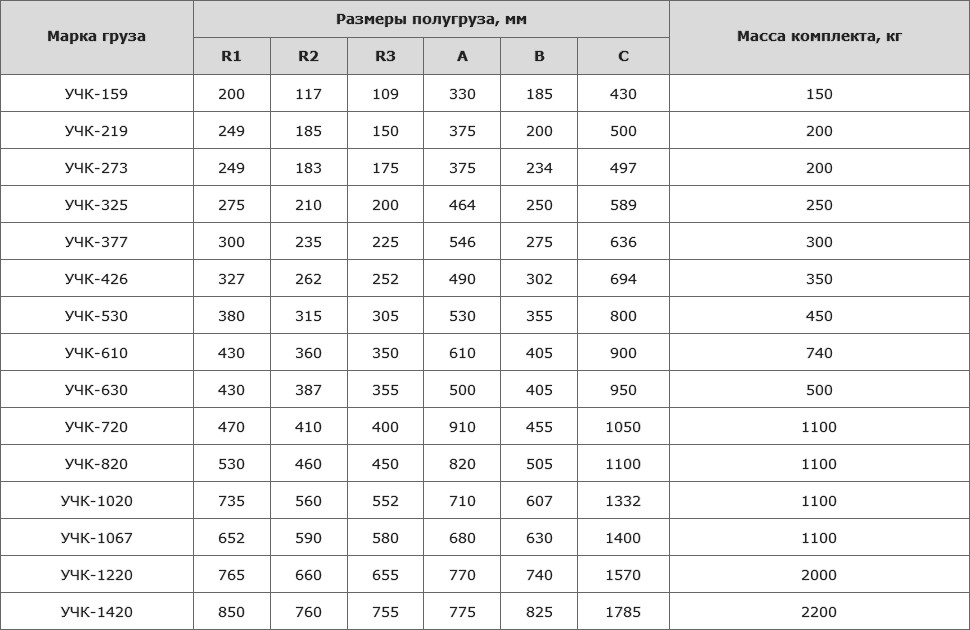

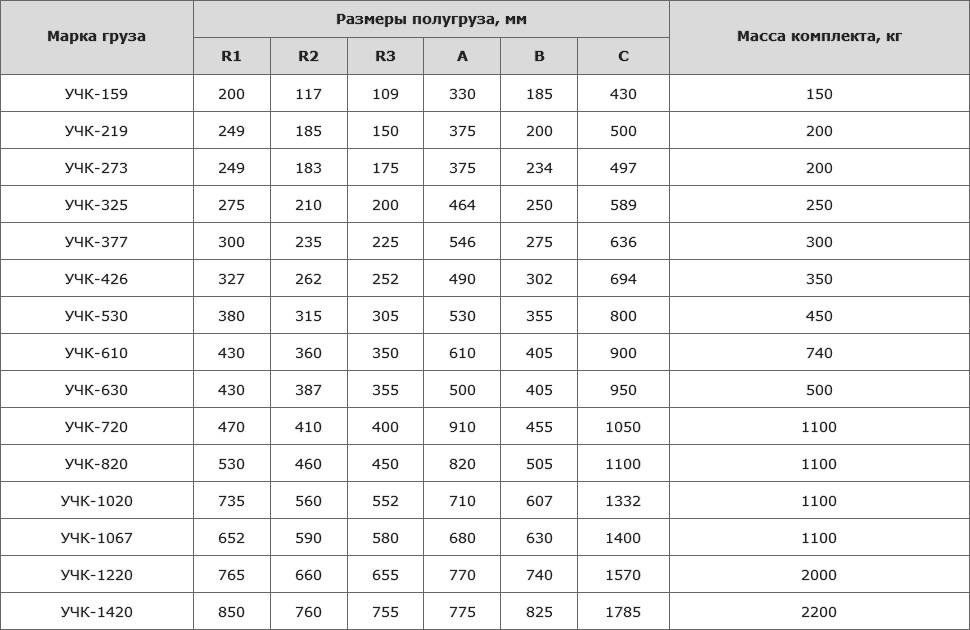

Технические характеристики утяжелителей чугунных кольцевого типа УЧК

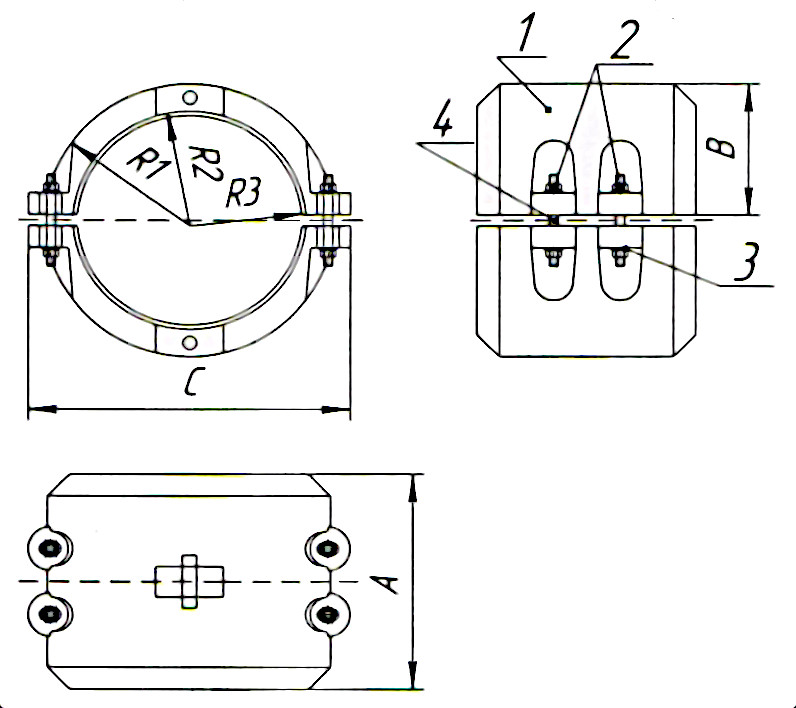

Марка груза Размеры полугруза, мм Масса комплекта, кг
R1 R2 R3 A B C
УЧК-159 200 117 109 330 185 430 150
УЧК-219 249 185 150 375 200 500 200
УЧК-273 249 183 175 375 234 497 200
УЧК-325 275 210 200 464 250 589 250
УЧК-377 300 235 225 546 275 636 300
УЧК-426 327 262 252 490 302 694 350
УЧК-530 380 315 305 530 355 800 450
УЧК-610 430 360 350 610 405 900 740
УЧК-630 430 387 355 500 405 950 500
УЧК-720 470 410 400 910 455 1050 1100
УЧК-820 530 460 450 820 505 1100 1100
УЧК-1020 735 560 552 710 607 1332 1100
УЧК-1067 652 590 580 680 630 1400 1100
УЧК-1220 765 660 655 770 740 1570 2000
УЧК-1420 850 760 755 775 825 1785 2200

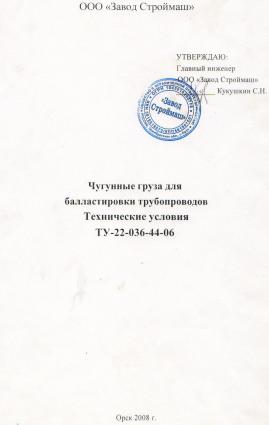

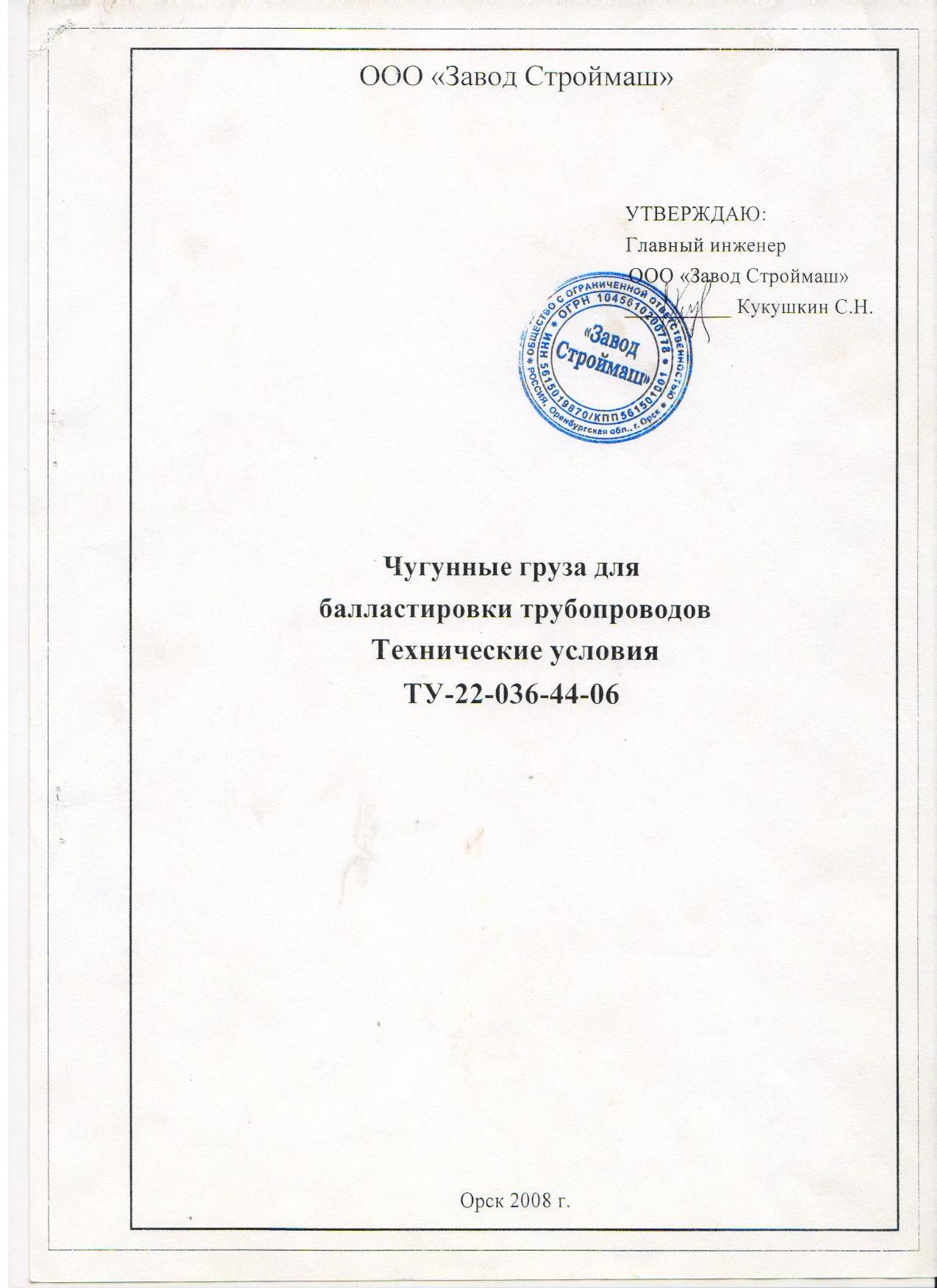

Утяжелители УЧК. ТУ 22-036-44-06 Утяжелители УЧК. ТУ 22-036-44-06
