Утяжелители ж/б сборные кольцевые (УТК)

ТУ 5859-001-55721815-2014, ТУ 5857-002-24503912-2014, ОТТ-75.180.00-КТН-047-11, ТУ 102-264-81

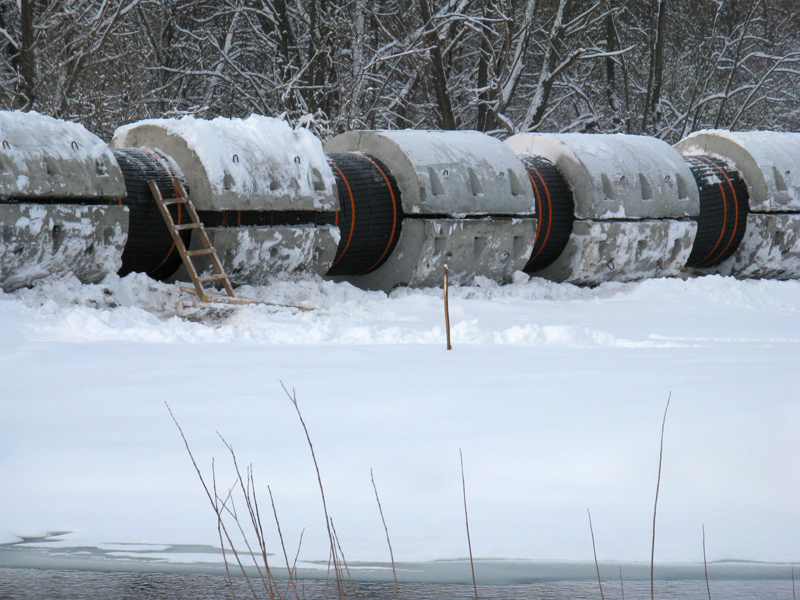

  • Внешний вид УТК на трубопроводе

Утяжелители железобетонные сборные кольцевые типа УТК (пригрузы УТК) производства ООО "ПОЛИТЕХНОЛ" предназначены для балластировки магистральных трубопроводов диаметром от 325 мм до 1420 мм на переходах через реки и водные преграды.

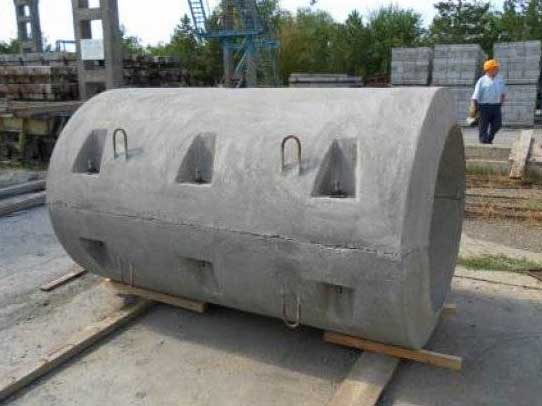

Сборные железобетонные кольцевые пригрузы УТК состоят из двух охватывающих трубу полуколец, соединяемых между собой посредством шпилек гаек и шайб. Утяжелители УТК для трубопроводов диаметром 1020, 1220 и 1420 мм запроектированы в двух вариантах: для балластировки прямолинейных и криволинейных участков.

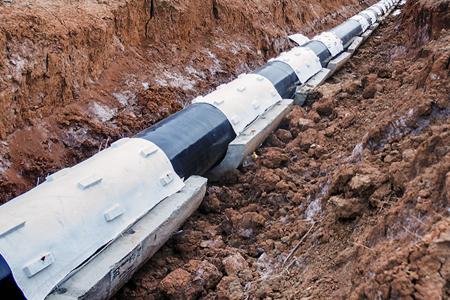

При установке на трубопровод, для предотвращения повреждения изоляционного покрытия трубы, необходимо использовать защитные коврики (УК-СЛ-УТК).

Чтобы оформить заявку на изготовление и поставку Утяжелителей железобетонных сборных кольцевых типа УТК, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Мы производим пригрузы УТК по ТУ 5859-001-55721815-2014, ТУ 5857-002-24503912-2014, ТУ 102-264-81 и в соответствии с требованиями ОТТ-75.180.00-КТН-047-11.

Пример условного обозначения сборного железобетонного кольцевого утяжелителя второго типа, предназначенного для балластировки прямого участка трубопровода диаметром 1420 мм:

2 УТК-1420-24-1.

В конце марки утяжелителей, предназначенных для балластировки кривых участков трубопроводов, указывается цифра 2.

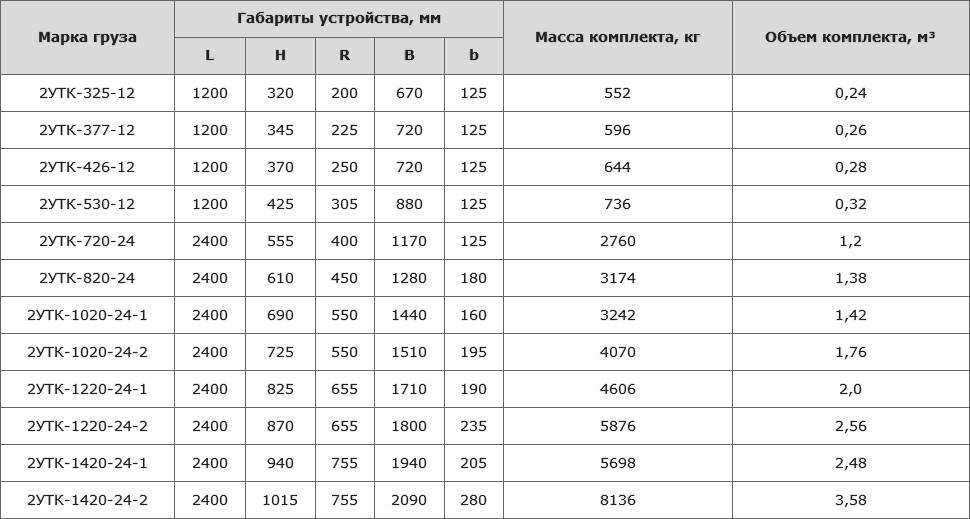

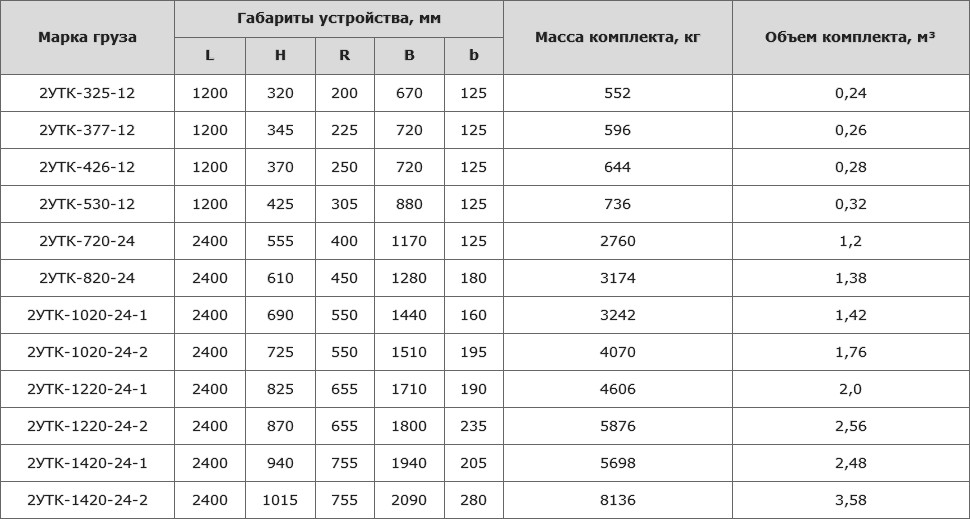

Технические характеристики утяжелителей
железобетонных сборных кольцевого типа (УТК)

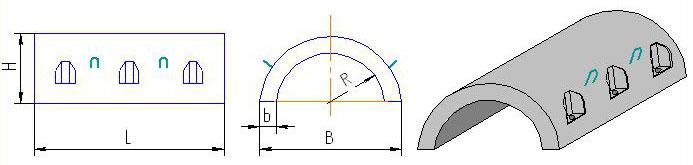

Марка груза Габариты устройства, мм Масса комплекта, кг Объем комплекта, м³
L H R B b
2УТК-325-12 1200 320 200 670 125 552 0,24
2УТК-377-12 1200 345 225 720 125 596 0,26
2УТК-426-12 1200 370 250 720 125 644 0,28
2УТК-530-12 1200 425 305 880 125 736 0,32
2УТК-720-24 2400 555 400 1170 125 2760 1,2
2УТК-820-24 2400 610 450 1280 180 3174 1,38
2УТК-1020-24-1 2400 690 550 1440 160 3242 1,42
2УТК-1020-24-2 2400 725 550 1510 195 4070 1,76
2УТК-1220-24-1 2400 825 655 1710 190 4606 2,0
2УТК-1220-24-2 2400 870 655 1800 235 5876 2,56
2УТК-1420-24-1 2400 940 755 1940 205 5698 2,48
2УТК-1420-24-2 2400 1015 755 2090 280 8136 3,58

Физические характеристики: класс бетона B22,5 (300); морозостойкость F75; водонепроницаемость W4.

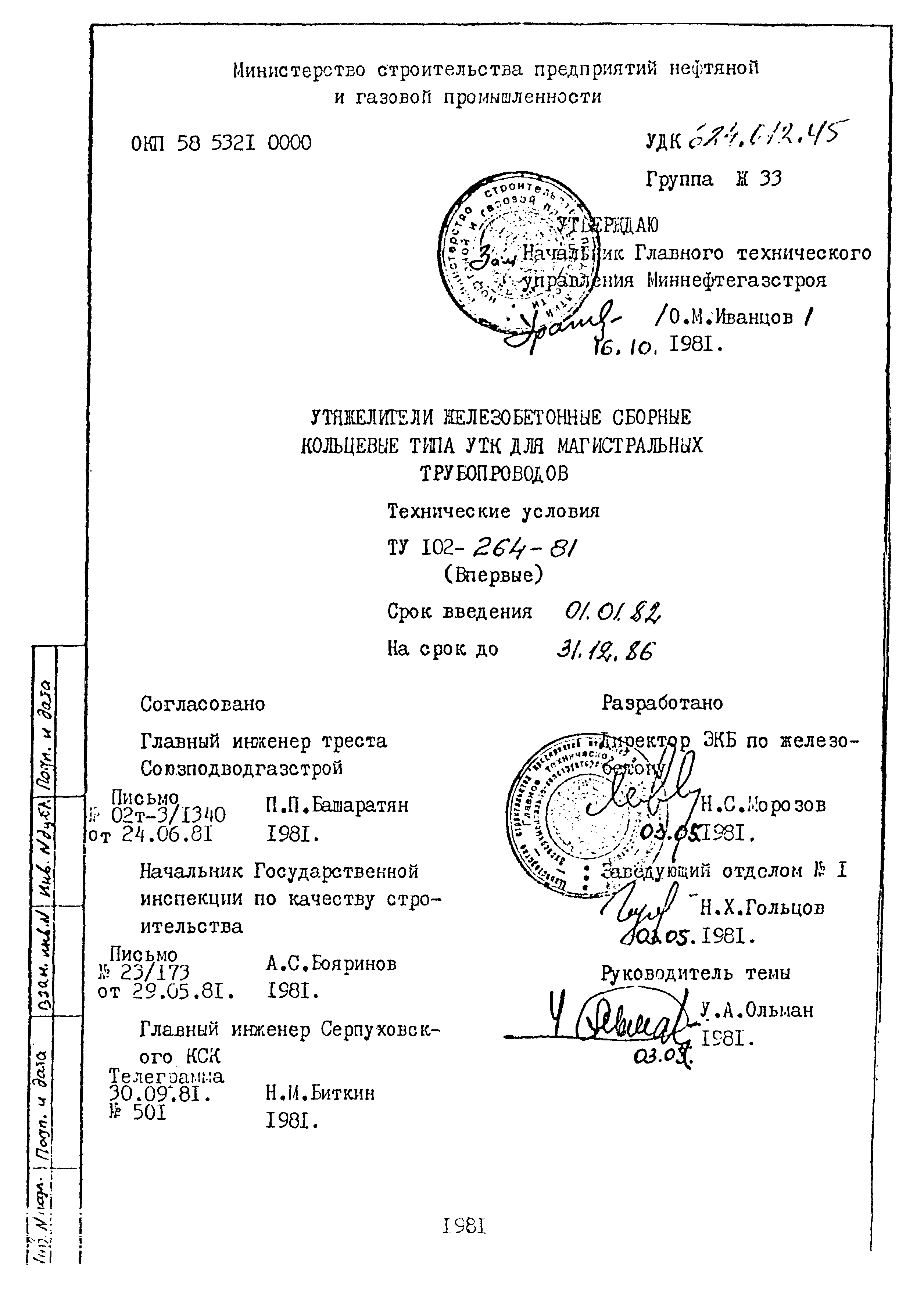

Утяжелители железобетонные сборные кольцевые типа УТК.

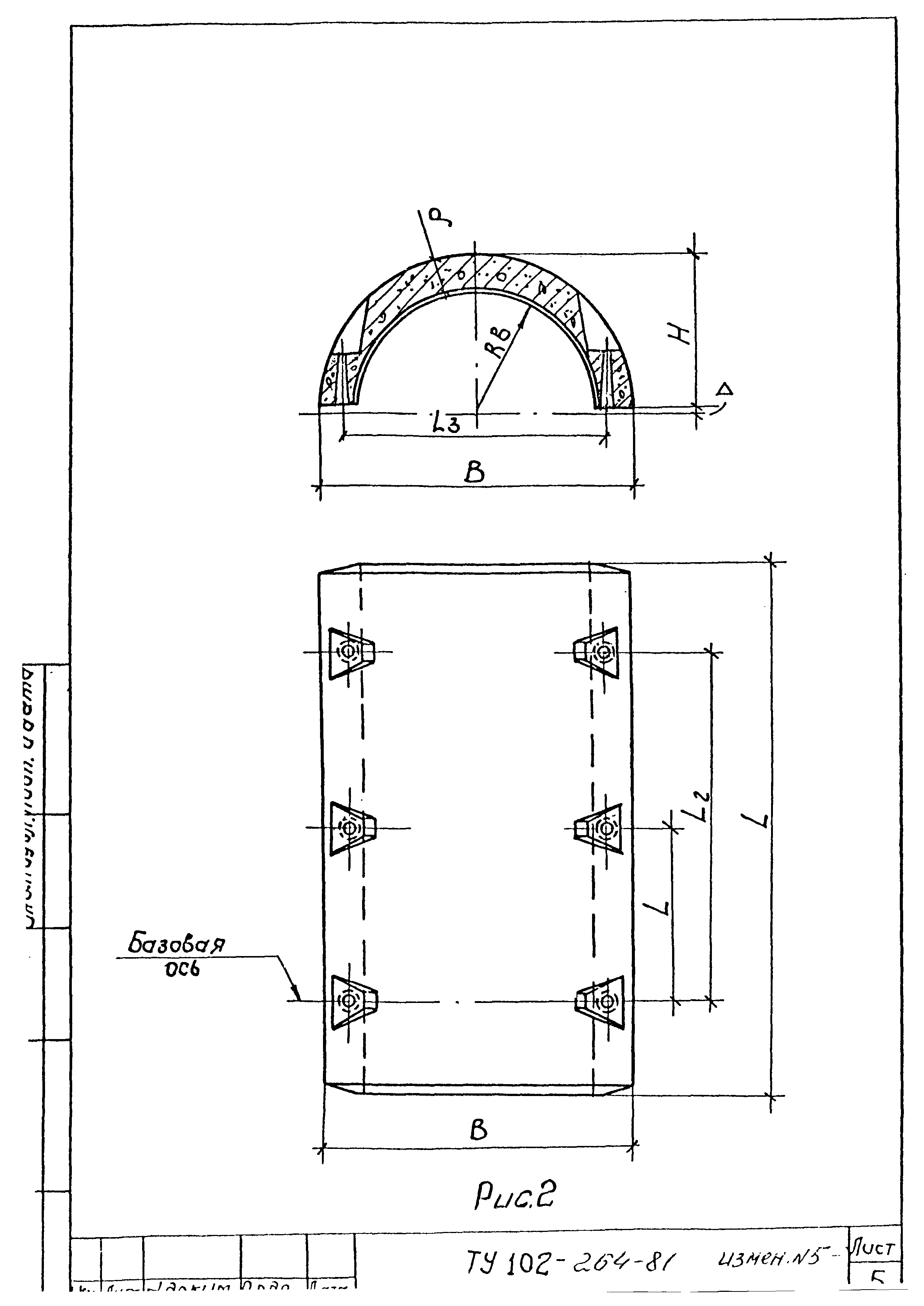

ТУ 102-264-81
