Сваи винтовые (СВ)

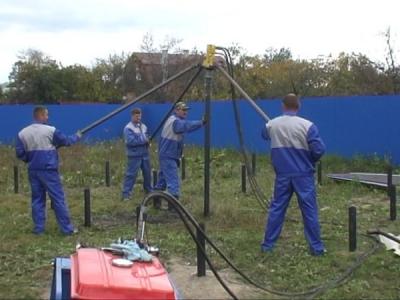

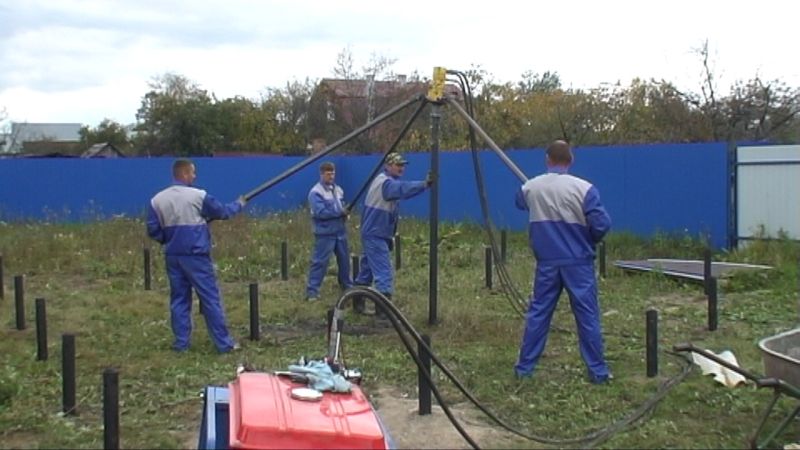

  • Монтаж винтовых свай

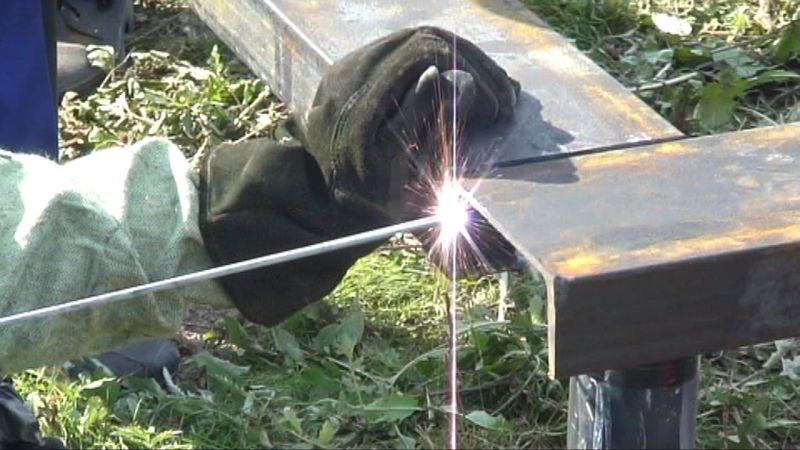

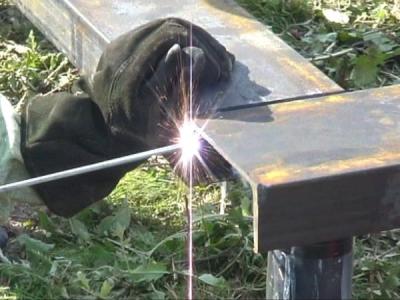

  • Обвязка винтовых свай швеллером

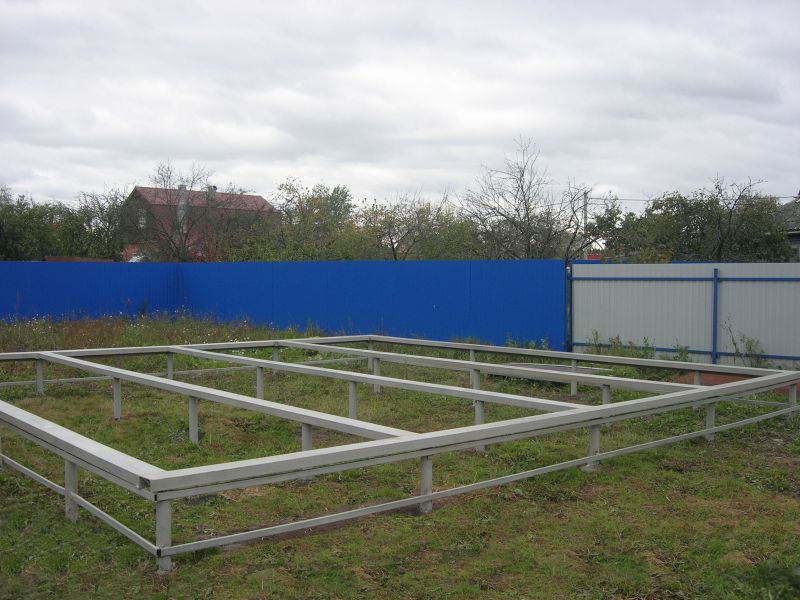

  • Фундамент на винтовых сваях

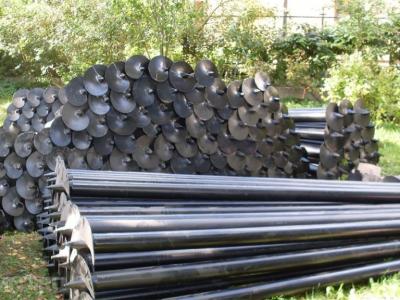

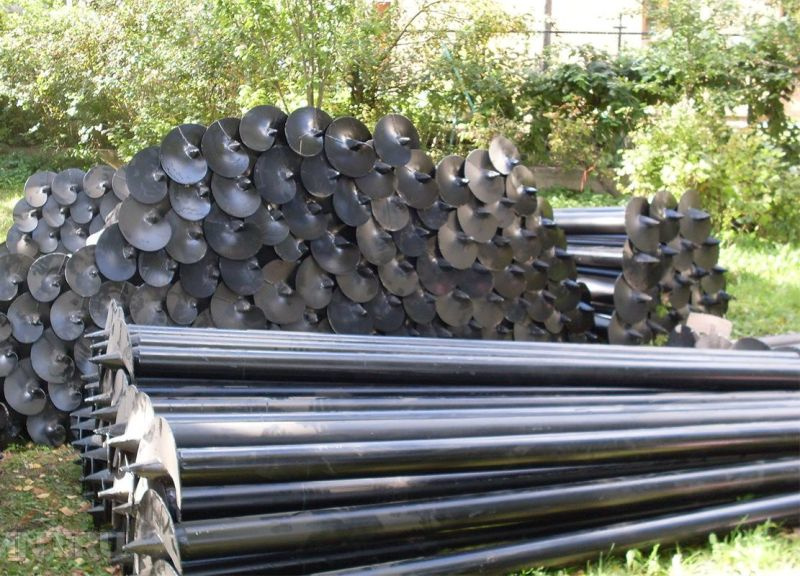

Винтовая свая – это завинчивающаяся в грунт свая с наваренной на нее лопастью назначенной конфигурации. Диаметр лопасти определяет несущую нагрузку на сваю. Чем больше диаметр лопасти, тем больше нагрузка. Лопасти устроены таким образом, что при закручивании сваи, грунт вокруг нее не разрыхляется, а наоборот, уплотняется. Поэтому винтовой фундамент способен сразу, после установки, воспринимать расчетные нагрузки.

Возможности винтовых свай практически не ограничены, а зачастую только с их помощью можно решить проблемы, возникающие при строительстве фундамента на болотистых, торфяных и других слабых грунтах. Так же винтовые сваи незаменимы при обустройстве береговой зоны: возведение пирсов, причалов, рыболовных мостиков и прочих строений на воде.

Чтобы оформить заявку на изготовление и поставку винтовых свай позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту.

Винтовые сваи обладают несущей способностью как на сжимающие, так и на выдергивающие нагрузки. Они противостоят силам морозного пучения, имеют однородную несущую способность при разнородном грунте и могут быть использованы в торфяниках, суглинках, водонасыщенных глинах, заиленных участках, водоемах и т.д. Данная технология позволяет без лишних затрат установить сваю буквально на любом месте.

Возведение фундаментов на винтовых сваях имеет значительные преимущества перед установкой обычных ленточных или железобетонных фундаментов.

Применение винтовых свай:

  • устройства фундаментов под любые типы малоэтажных зданий и сооружений на слабых, неустойчивых грунтах;
  • закрепления опор ЛЭП, мачт, вышек, столбов;
  • укрепления крутых откосов, укрепление стен сооружений и зданий;
  • установки дорожных знаков;

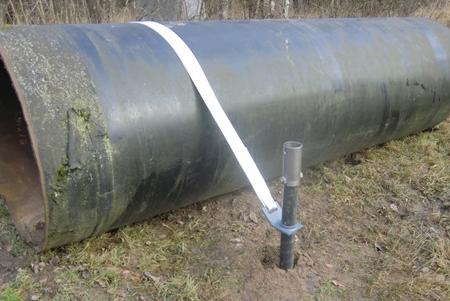

  • фиксации на заданной отметке септиков, кессонов, трубопроводов (которые могут всплыть при высоких грунтовых водах);
  • установки заборов;
  • закрепления трубопровода;
  • строительства причалов, площадок, беседок на воде, мостовых настилов для выхода на воду;
  • установки шумовых экранов.

При завинчивании винтовой сваи, межвитковые промежутки почвы не разрыхляются, а наоборот, уплотняются лопастью, этим объясняется ее высокая несущая способность.

Используя винтовые сваи для временных сооружений, в дальнейшем можно будет их демонтировать и использовать повторно.

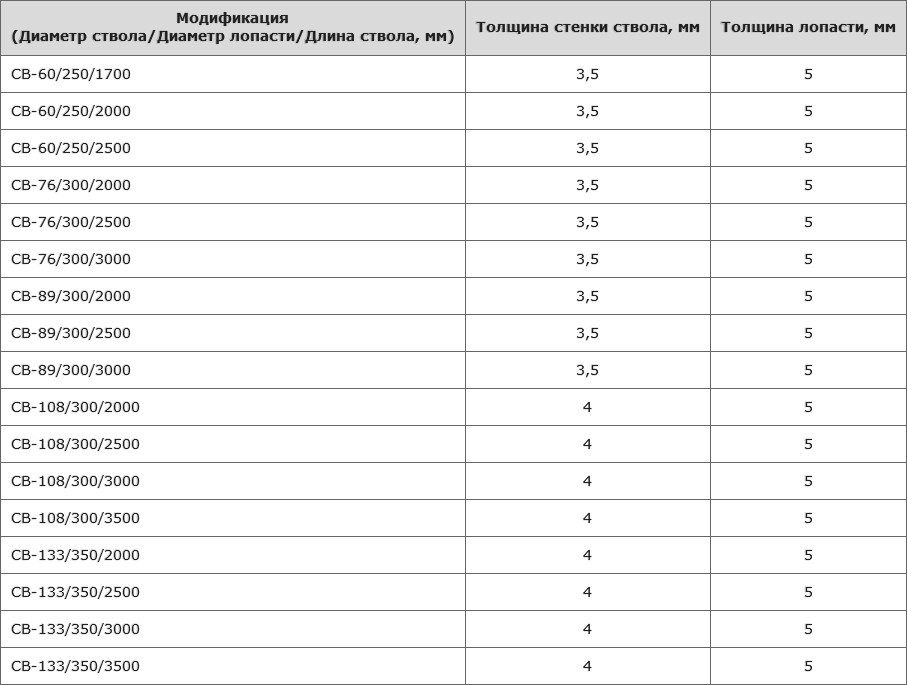

Модификация
(Диаметр ствола/Диаметр лопасти/Длина ствола, мм)
Толщина стенки ствола, мм Толщина лопасти, мм
СВ-60/250/1700 3,5 5
СВ-60/250/2000 3,5 5
СВ-60/250/2500 3,5 5
СВ-76/300/2000 3,5 5
СВ-76/300/2500 3,5 5
СВ-76/300/3000 3,5 5
СВ-89/300/2000 3,5 5
СВ-89/300/2500 3,5 5
СВ-89/300/3000 3,5 5
СВ-108/300/2000 4 5
СВ-108/300/2500 4 5
СВ-108/300/3000 4 5
СВ-108/300/3500 4 5
СВ-133/350/2000 4 5
СВ-133/350/2500 4 5
СВ-133/350/3000 4 5
СВ-133/350/3500 4 5

Преимущества винтовых свай

Экономичность. Винтовые сваи позволяют отказаться от проведения подготовительных земляных работ. Все работы производятся вручную, и не требуют применения тяжелой строительной техники.

Надежность. Сооружения и конструкции стоящие на винтовых анкерных устройствах служат 100 и более лет.

Скорость. Не требуются дополнительного времени для обеспечения несущей способности, что существенно сокращает сроки строительства.

Удобство. Винтовые сваи позволяют возводить металлоконструкции, здания и другие объекты на склонах, торфяных и обводненных грунтах, в непосредственной близости к подземным коммуникациям, на неровном лесном участке или на аккуратном газоне без ущерба для окружающей среды.

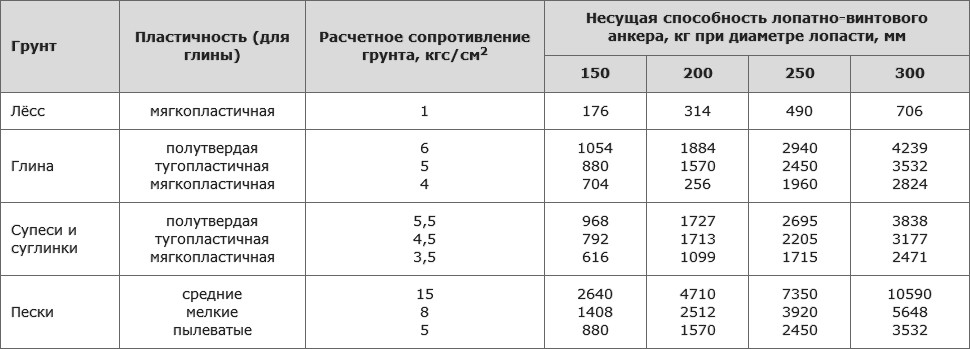

Несущая способность винтовых свай в зависимости от грунта и диаметра лопасти

Грунт Пластичность (для глины) Расчетное сопротивление грунта, кгс/см2 Несущая способность лопатно-винтового анкера, кг при диаметре лопасти, мм
150 200 250 300
Лёсс мягкопластичная 1 176 314 490 706
Глина полутвердая
тугопластичная
мягкопластичная
6
5
4
1054
880
704
1884
1570
256
2940
2450
1960
4239
3532
2824
Супеси и суглинки полутвердая
тугопластичная
мягкопластичная
5,5
4,5
3,5
968
792
616
1727
1713
1099
2695
2205
1715
3838
3177
2471
Пески средние
мелкие
пылеватые
15
8
5
2640
1408
880
4710
2512
1570
7350
3920
2450
10590
5648
3532

Высокая несущая способность винтовой сваи обусловлена ее конструкцией: лопасть, находящаяся на большой глубине, опирается на плотные, спрессованные грунты.

Винтовая свая надежно противостоит неблагоприятным климатическим факторам, таким как морозное пучение, которое оказывает крайне негативное влияние на эксплуатацию грунта:

  • лопасть винтовой сваи, которая является основанием фундамента, опирается на несущие грунты ниже зоны промерзания;
  • силы морозного пучения, действующие на боковые поверхности обычного фундамента, не оказывают влияния на стволы сваи, ввиду малой площади и низкой шероховатости поверхности.

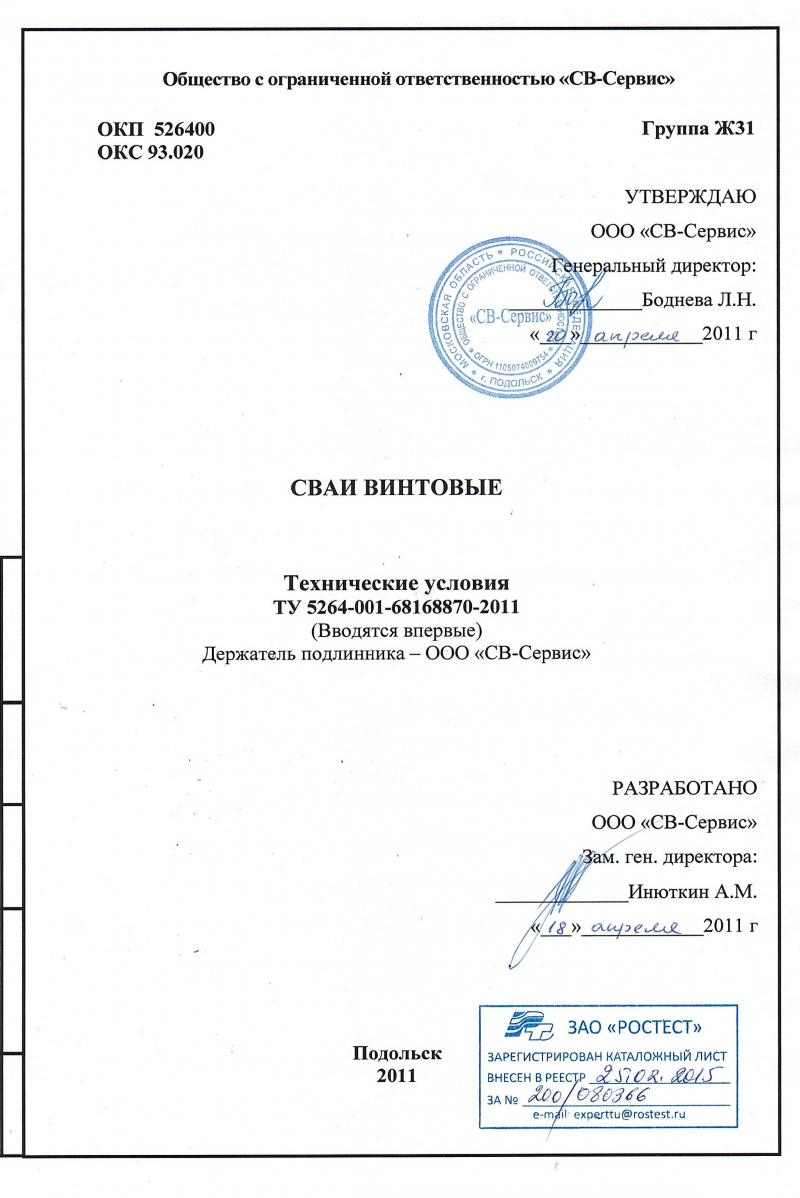

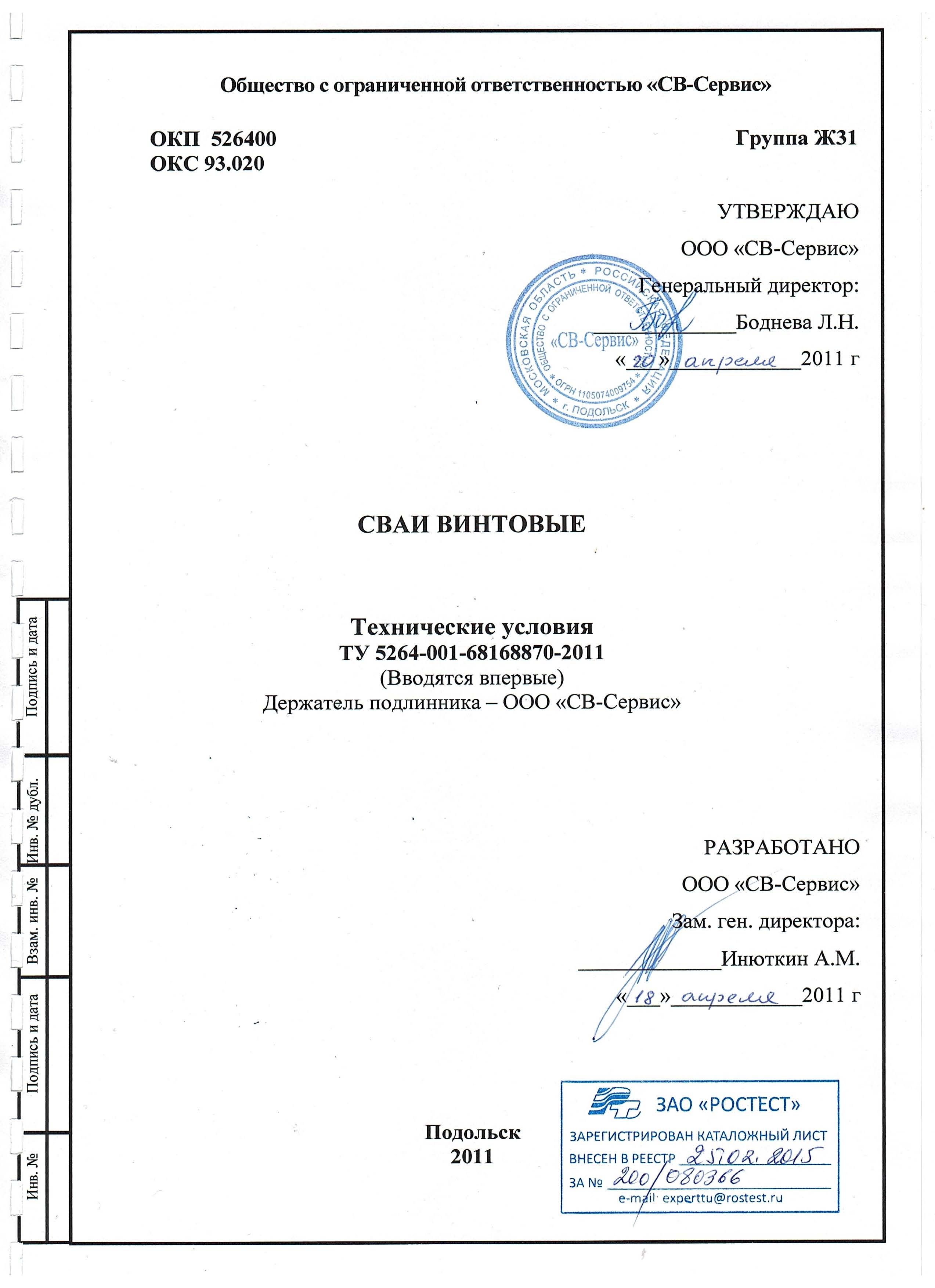

Сваи винтовые. ТУ 5264-001-68168870-2011
