Геобокс (TexStab M)

ТУ 8590-006-88914050-2009, ОТТ-91.100.99-КТН-127-11
  • Геобокс
  • Геобоксы (геомодули)
  • Геобокс

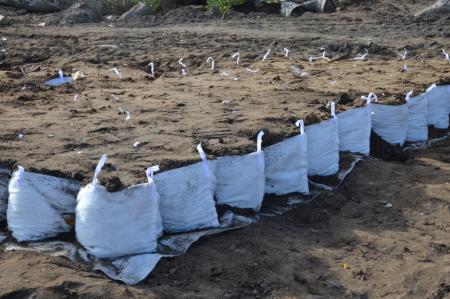

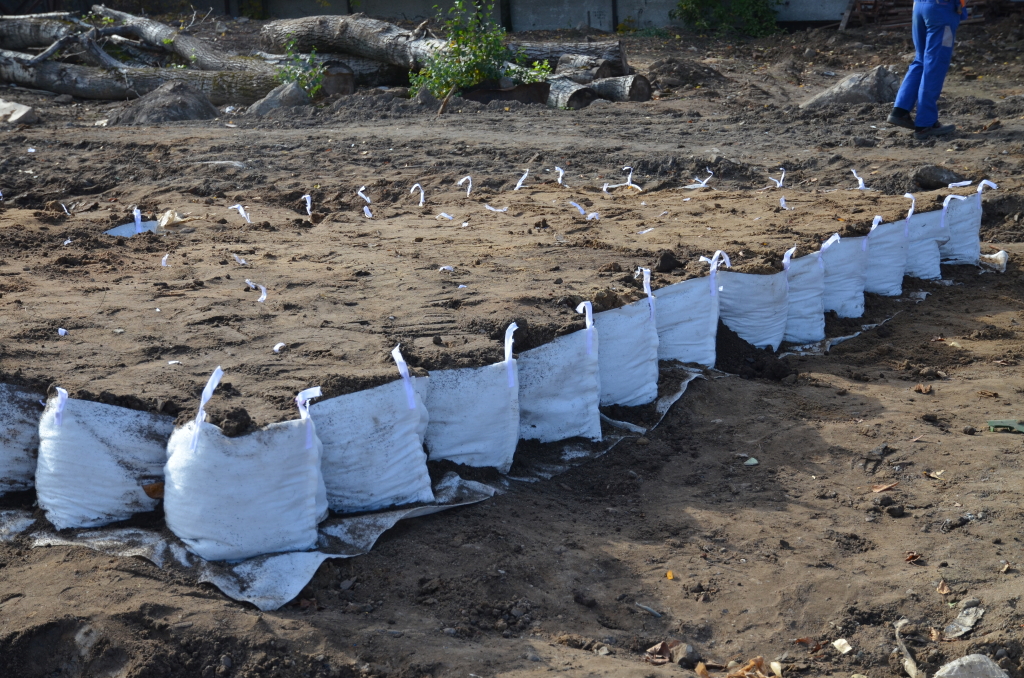

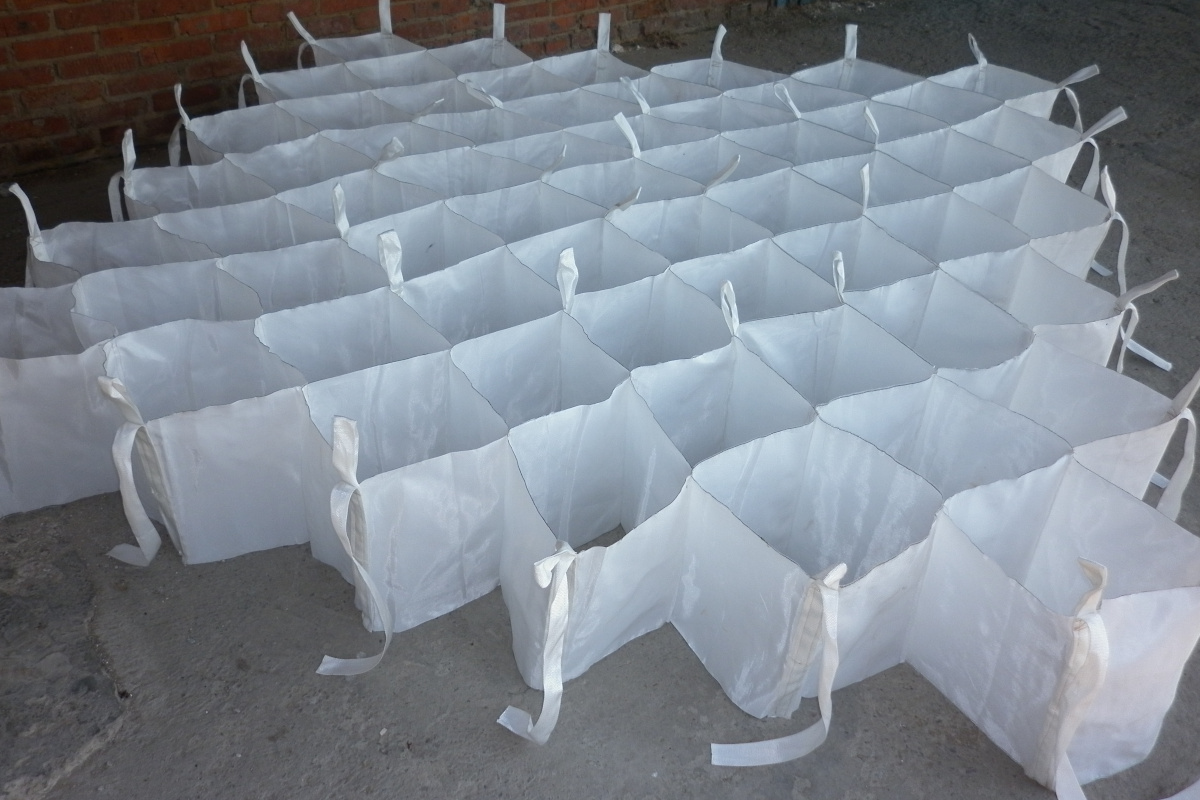

Геобокс (геомодуль) TexStab M производства ООО "ПОЛИТЕХНОЛ" применяется для обеспечения необходимой несущей способности при формировании грунтовых оснований. Представляет собой заполняемую грунтом конструкцию из сшитых между собой лент из технической ткани.

Область применения Геобоксов (геомодулей) TexStab M:

- насыпи под создаваемые автомобильные дороги и железнодорожные пути;
- грунтовые основания под сооружаемые временные автодороги, разворотные площадки, съезды с основной дороги, посадочные вертолетные площадки и т.д.;
- грунтовые основания, необходимые при строительстве объектов производственного назначения, имеющих значительные линейные размеры.

Наиболее эффективно использование Геобоксов (геомодулей) TexStab M при производстве земляных работ в условиях вечной мерзлоты и в местностях со сложными грунтами, например:

- на сезонно-подтапливаемых площадях;
- на болотистой местности;
- в сейсмоопасных районах;
- при наличии слоистых глиняно-торфяных оснований.

Чтобы оформить заявку на изготовление и поставку Геобоксов TexStab M позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

При производстве Геобоксов TexStab M применяется высокоэффективный геокомпозитный материал, обеспечивающий конструкции прочность, долговечность эксплуатации и хорошие фильтрационные свойства.

Модификация Геобоксов (геомодулей) TexStab M с пришитым в заводских условиях дном значительно упрощает процесс монтажа и проводимых затем земляных работ, повышает прочность конструкции (из-за отсутствия выдавливания грунта через ячейки) и обеспечивает дополнительную жесткость грунтового слоя.

Применение при изготовлении Геобоксов (геомодулей) TexStab M гидроизоляционных материалов, обеспечивает защиту конструкции от проникновения грунтовых вод. Производятся геобоксы с гидроизолированным дном (для обеспечения защиты вышележащих грунтов от водонасыщения за счет грунтовых вод и на заболоченных территориях), а также геобоксы с гидроизолированными стенками и дном (для защиты еще и от бокового водопритока).

Геобоксы (геомодули) TexStab M комплектуются специальными монтажными приспособлениями, позволяющими достаточно быстро произвести установку и заполнение конструкции грунтом, также имеется возможность многоярусной установки.

Форма ячеек, размер и количество ячеек в модуле и, следовательно, размер самого модуля могут быть практически любыми.

Геомодули TexStab M производятся по ТУ 8590-006-88914050-2009, ОТТ-91.100.99-КТН-127-11, сертифицированы и имеют положительное санитарно-эпидемиологическое заключение.

Геобокс TexStab М имеет климатическое исполнение УХЛ по ГОСТ (температура воздуха при эксплуатации от минус 60°C до плюс 40°C, категории размещения 1 (на открытом воздухе) и 5 (в почве).

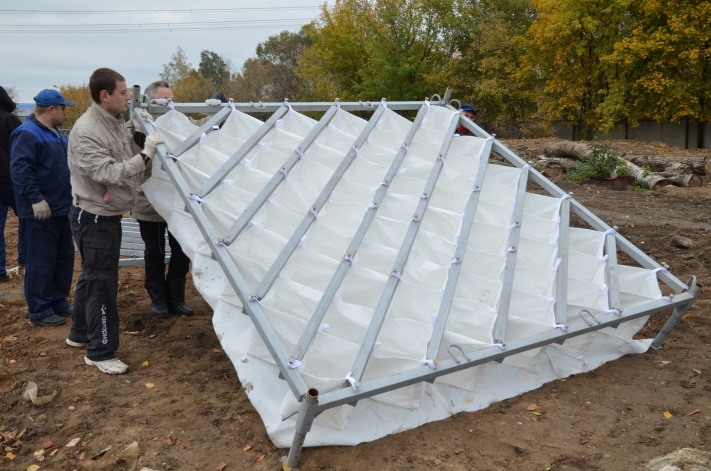

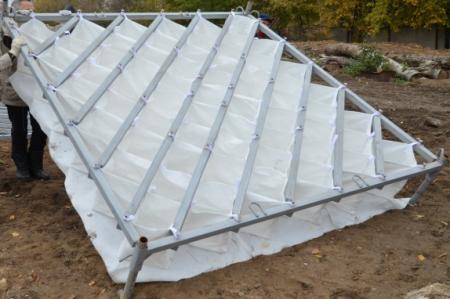

Для установки Геобокса TexStab М должна использоваться монтажная рама, обеспечивающая устойчивость ячеек геомодулей при засыпке грунтом. Тип и габаритные размеры монтажной рамы должны определяться типом и размерами устанавливаемого геомодуля. Монтаж и перестановка монтажной рамы должны обеспечиваться вручную или с применением грузоподъемных механизмов.

Условное обозначение при записи продукции в других документах и (или) при заказе:

Геобокс ГМi a x b x c (n),

где:

i – исполнение изделия: (сд – с дном, бд – без дна);
а – длина изделия, мм;
b – ширина изделия, мм;
с – высота изделия, мм;
n – тип ячейки (1 – ромб; 2 – квадрат).

Примеры обозначения геомодулей TexStab М при заказе

Для изделия Геобокс TexStab М с дном длиной 4500 мм, шириной 4500 мм, высотой ячейки 375 мм:

Геобокс ГМсд 4500x4500x375 (ТУ 8590-006-88914050-2009 Геобокс "TexStab М").

Для изделия Геобокс TexStab М без дна длиной 4500 мм, шириной 4500 мм, высотой ячейки 375 мм:

Геобокс ГМбд 4500x4500x375 (ТУ 8590-006-88914050-2009 Геобокс "TexStab М").

Примечание: при необходимости при заказе дополнительно могут быть указаны тип изделия и количество ячеек в готовом геобоксе.

Геобокс TexStab М выпускается с размерами, указанными таблице 1.

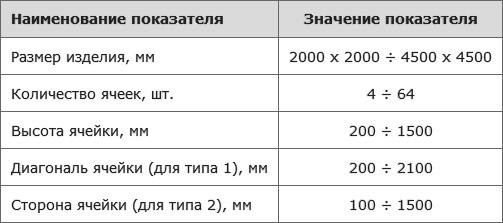

Таблица 1. Размеры геобокса TexStab М

Наименование показателя Значение показателя
Размер изделия, мм 2000 х 2000 ÷ 4500 х 4500
Количество ячеек, шт. 4 ÷ 64
Высота ячейки, мм 200 ÷ 1500
Диагональ ячейки (для типа 1), мм 200 ÷ 2100
Сторона ячейки (для типа 2), мм 100 ÷ 1500

По физико-механическим показателям изделие геобокс TexStab М должно соответствовать нормам, указанным в таблице 2.

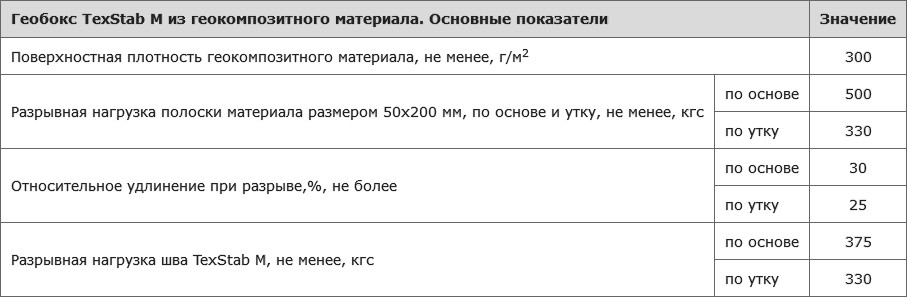

Таблица 2. Физико-механические показатели геобокса TexStab М

Геобокс TexStab М из геокомпозитного материала. Основные показатели Значение
Поверхностная плотность геокомпозитного материала, не менее, г/м2 300
Разрывная нагрузка полоски материала размером 50x200 мм, по основе и утку, не менее, кгс по основе 500
по утку 330
Относительное удлинение при разрыве,%, не более по основе 30
по утку 25
Разрывная нагрузка шва TexStab М, не менее, кгс по основе 375
по утку 330

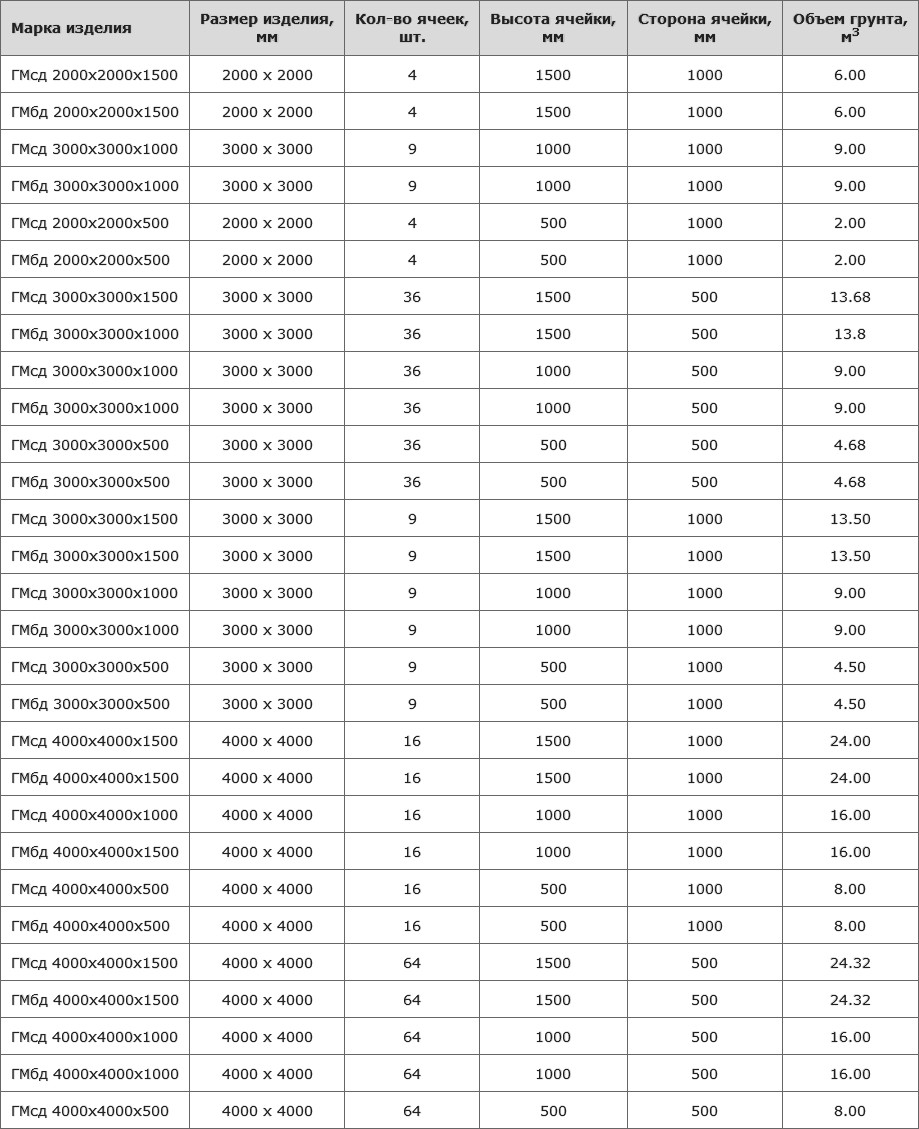

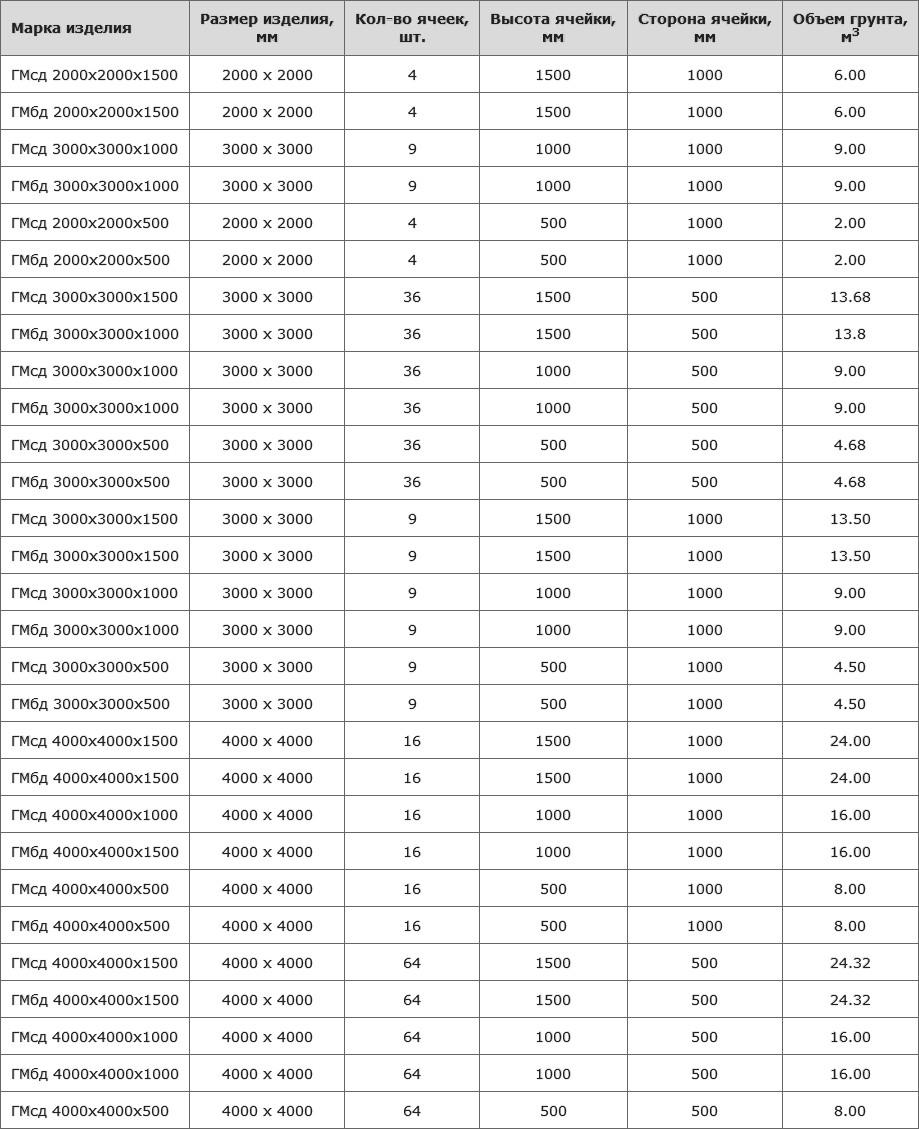

Типовые размеры Геобокса TexStab М (тип 2)

Марка изделия Размер изделия,
мм
Кол-во ячеек,
шт.
Высота ячейки,
мм
Сторона ячейки,
мм
Объем грунта,
м3
ГМсд 2000x2000x1500 2000 x 2000 4 1500 1000 6.00
ГМбд 2000x2000x1500 2000 x 2000 4 1500 1000 6.00
ГМсд 3000x3000x1000 3000 x 3000 9 1000 1000 9.00
ГМбд 3000x3000x1000 3000 x 3000 9 1000 1000 9.00
ГМсд 2000x2000x500 2000 x 2000 4 500 1000 2.00
ГМбд 2000x2000x500 2000 x 2000 4 500 1000 2.00
ГМсд 3000x3000x1500 3000 x 3000 36 1500 500 13.68
ГМбд 3000x3000x1000 3000 x 3000 36 1500 500 13.8
ГМсд 3000x3000x1000 3000 x 3000 36 1000 500 9.00
ГМбд 3000x3000x1000 3000 x 3000 36 1000 500 9.00
ГМсд 3000x3000x500 3000 x 3000 36 500 500 4.68
ГМбд 3000x3000x500 3000 x 3000 36 500 500 4.68
ГМсд 3000x3000x1500 3000 x 3000 9 1500 1000 13.50
ГМбд 3000x3000x1500 3000 x 3000 9 1500 1000 13.50
ГМсд 3000x3000x1000 3000 x 3000 9 1000 1000 9.00
ГМбд 3000x3000x1000 3000 x 3000 9 1000 1000 9.00
ГМсд 3000x3000x500 3000 x 3000 9 500 1000 4.50
ГМбд 3000x3000x500 3000 x 3000 9 500 1000 4.50
ГМсд 4000x4000x1500 4000 x 4000 16 1500 1000 24.00
ГМбд 4000х4000х1500 4000 x 4000 16 1500 1000 24.00
ГМсд 4000x4000x1000 4000 x 4000 16 1000 1000 16.00
ГМбд 4000x4000x1500 4000 x 4000 16 1000 1000 16.00
ГМсд 4000x4000x500 4000 x 4000 16 500 1000 8.00
ГМбд 4000x4000x500 4000 x 4000 16 500 1000 8.00
ГМсд 4000х4000х1500 4000 x 4000 64 1500 500 24.32
ГМбд 4000x4000x1500 4000 x 4000 64 1500 500 24.32
ГМсд 4000x4000x1000 4000 x 4000 64 1000 500 16.00
ГМбд 4000x4000x1000 4000 x 4000 64 1000 500 16.00
ГМсд 4000x4000x500 4000 x 4000 64 500 500 8.00

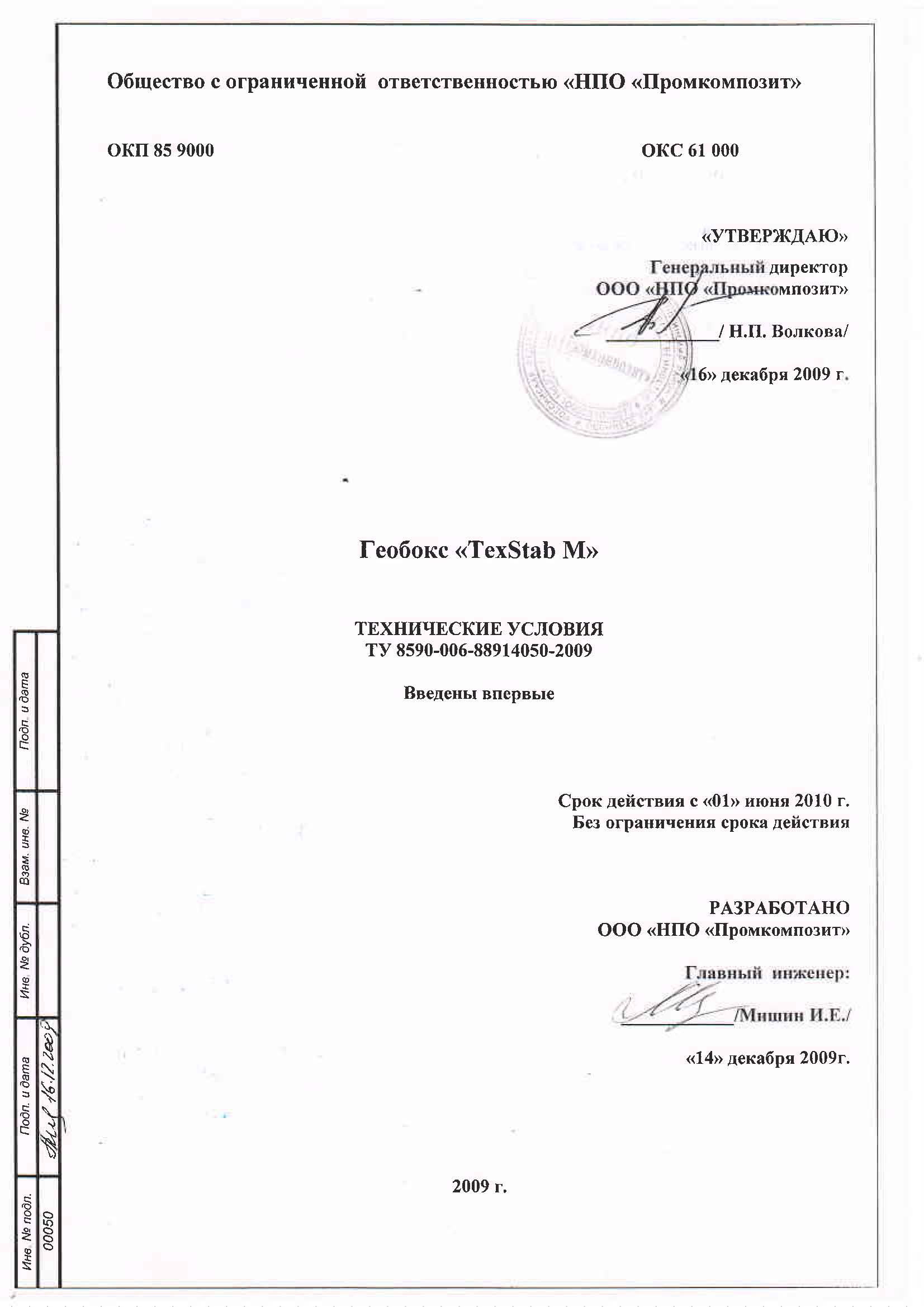

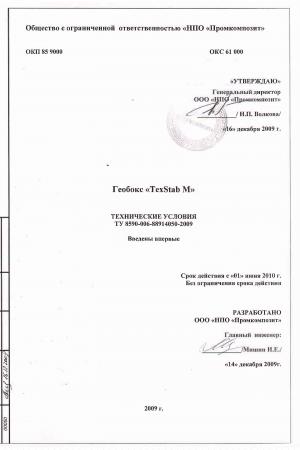

Геобокс (геомодуль) TexStab M. ТУ 8590-006-88914050-2009
Геобокс (геомодуль) TexStab M.
ТУ 8590-006-88914050-2009, ОТТ-91.100.99-КТН-127-11
