Геоматрица (ГМ)

ТУ 2290-003-86661679-2008, ОТТ-91.100.99-КТН-127-11
  • Геоматрица ГМ
  • Геоматрица ГМ
  • Геоматрица ГМ
  • Геоматрица ГМ

Геоматрица ГМ производства ООО "ПОЛИТЕХНОЛ" применяется в области гражданского, промышленного и военного строительства, ремонта, реконструкции: автодорог, железных дорог, аэродромов, магистральных трубопроводов, объектов инфраструктуры добычи, транспорта, хранения нефти и газа, водопроводов и продуктопроводов, площадок, противоэрозионных сооружений, мостов и путепроводов, тротуаров, в ландшафтном дизайне, устройстве спортивных и др. сооружений, для укрепления насыпей и откосов (конусов, дамб, обочин и др.), в качестве элементов противоэрозионных и защитных сооружений, предотвращения экзогенных процессов.

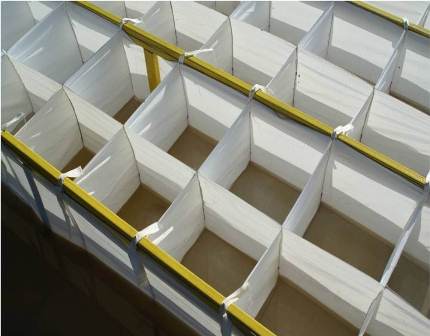

Геоматрица ГМ представляет собой текстильную пространственную ячеистую конструкцию с линейно расположенными ячейками квадратной формы с гибким основанием-дном, которое работает на растяжение, препятствует продавливанию грунта сквозь ячейки и позволяет равномерно распределить нагрузку, действующую на насыпь в процессе ее эксплуатации.

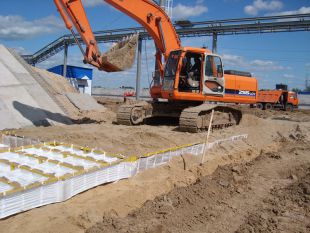

Геоматрица ГМ применяется для армирования и повышения несущей способности основания земляного полотна (дорог, площадок, откосов насыпей и др.) на различных слабых, неустойчивых или нарушенных грунтах (сыпучих, талых, пучинистых, мерзлых, вечномерзлых и т.д.), в том числе на подтопляемых, заболоченных и обводненных участках земли (с большой высотой залегания грунтовых вод), болотах I и II типов с грунтами, имеющими влажность более допустимых значений.

Чтобы оформить заявку на изготовление и поставку Геоматриц ГМ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Геоматрица ГМ применяется для увеличения модуля упругости, повышения несущей способности, ограничения сдвиговых деформаций грунтов (насыпей) и различных строительных материалов (песок, щебень, ПГС и др.), используемых в дорожно-транспортном, промышленном и военном строительстве.

Геоматрица ГМ используется в конструкциях берегоукреплений и противоэрозионных сооружений.

Геоматрица ГМ применяется для предотвращения трещинообразования и колейности в качестве армирующего материала в различных элементах дорожной одежды (в асфальтобетонных и др. покрытиях дорог).

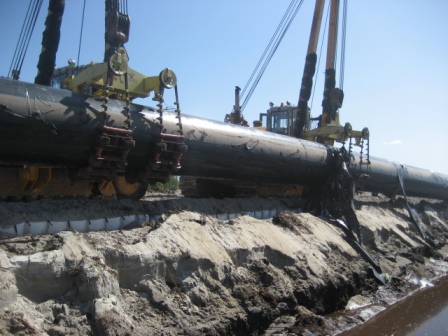

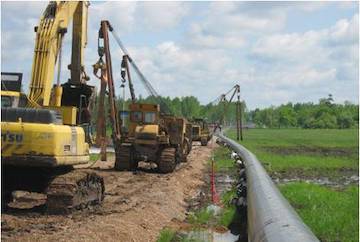

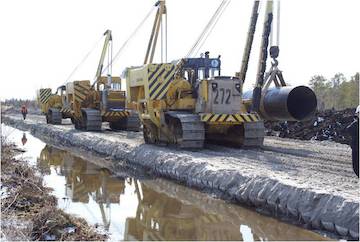

Геоматрица ГМ используется на дне траншеи трубопроводов (водопроводов) при их прокладке по пересеченной местности, на уклонах трассы, и скальных грунтах.

Геоматрица ГМ используется для защиты от водной и ветровой эрозии грунтов в строительных материалах, используемых для сооружения объектов на склонах местности.

Геоматрица ГМ используется для разделения различных слоев грунта и строительного материала.

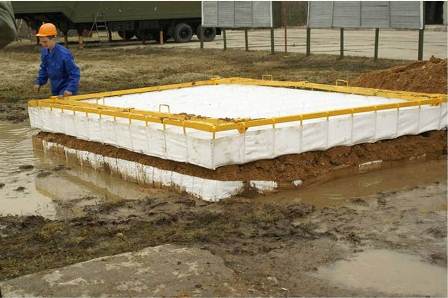

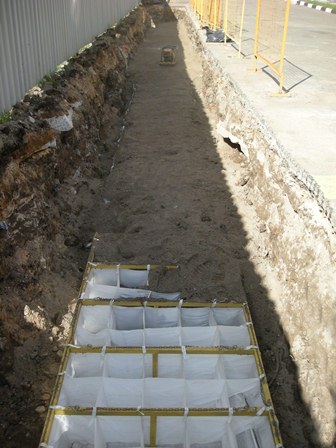

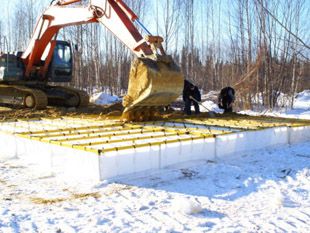

Для установки геоматрицы должна использоваться монтажная рама, обеспечивающая устойчивость ячеек геомодулей при засыпке грунтом. Тип и габаритные размеры монтажной рамы должны определяться типом и размерами устанавливаемого геомодуля. Монтаж и перестановка монтажной рамы должны обеспечиваться вручную или с применением грузоподъемных механизмов.

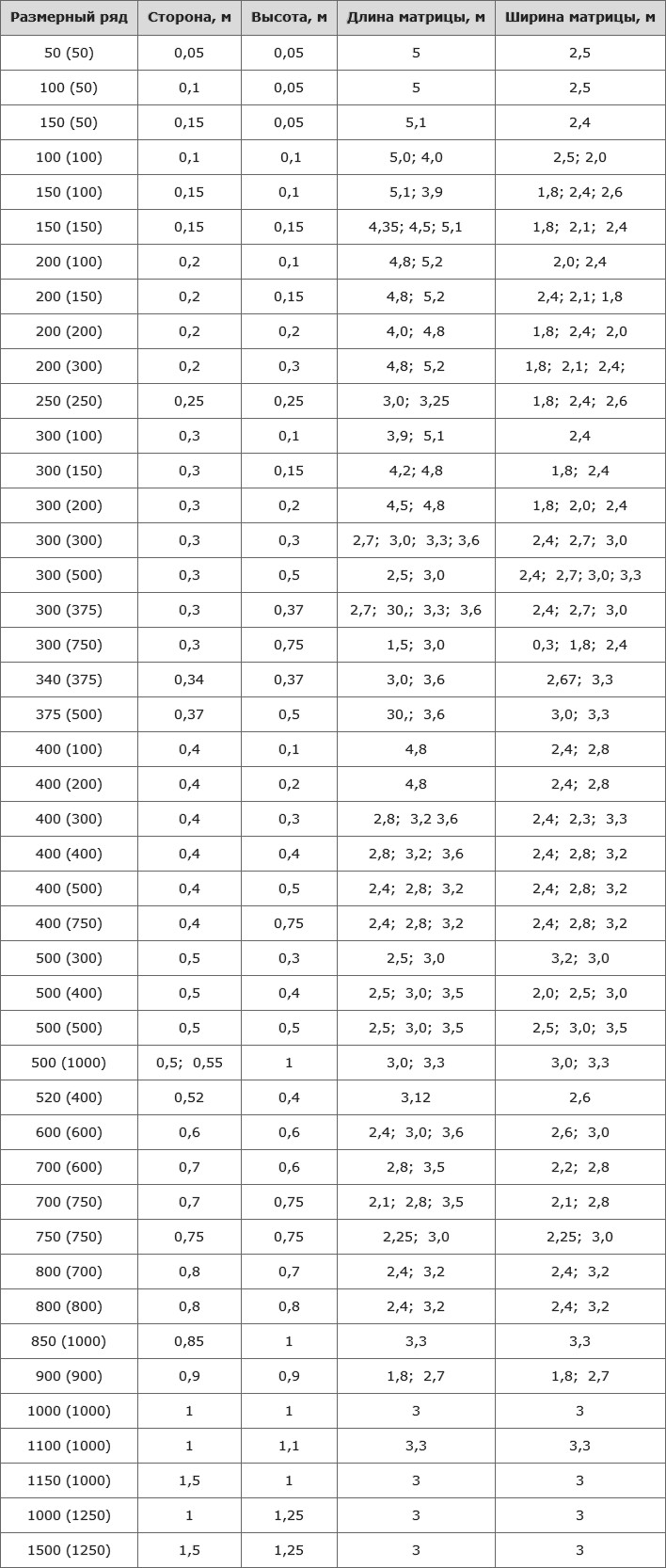

Технические характеристики геоматриц ГМ с ячеистой структурой

Размерный ряд Сторона, м Высота, м Длина матрицы, м Ширина матрицы, м
50 (50) 0,05 0,05 5 2,5
100 (50) 0,1 0,05 5 2,5
150 (50) 0,15 0,05 5,1 2,4
100 (100) 0,1  0,1 5,0; 4,0 2,5; 2,0
150 (100) 0,15 0,1 5,1; 3,9 1,8; 2,4; 2,6
150 (150) 0,15 0,15 4,35; 4,5; 5,1 1,8;  2,1;  2,4
200 (100) 0,2 0,1 4,8; 5,2 2,0; 2,4
200 (150) 0,2 0,15 4,8;  5,2 2,4; 2,1; 1,8
200 (200) 0,2 0,2 4,0;  4,8 1,8;  2,4;  2,0
200 (300) 0,2 0,3 4,8;  5,2 1,8;  2,1;  2,4;
250 (250) 0,25 0,25 3,0;  3,25 1,8;  2,4;  2,6
300 (100) 0,3 0,1 3,9;  5,1 2,4
300 (150) 0,3 0,15 4,2; 4,8 1,8;  2,4
300 (200) 0,3 0,2 4,5;  4,8 1,8;  2,0;  2,4
300 (300) 0,3 0,3 2,7;  3,0;  3,3; 3,6 2,4;  2,7;  3,0
300 (500) 0,3 0,5 2,5;  3,0 2,4;  2,7; 3,0; 3,3
300 (375) 0,3 0,37 2,7;  30,;  3,3;  3,6 2,4;  2,7;  3,0
300 (750) 0,3 0,75 1,5;  3,0 0,3;  1,8;  2,4
340 (375) 0,34 0,37 3,0;  3,6 2,67;  3,3
375 (500) 0,37 0,5 30,;  3,6 3,0;  3,3
400 (100) 0,4 0,1 4,8 2,4;  2,8
400 (200) 0,4 0,2 4,8 2,4;  2,8
400 (300) 0,4 0,3 2,8;  3,2 3,6 2,4;  2,3;  3,3
400 (400) 0,4 0,4 2,8;  3,2;  3,6 2,4;  2,8;  3,2
400 (500) 0,4 0,5 2,4;  2,8;  3,2 2,4;  2,8;  3,2
400 (750) 0,4 0,75 2,4;  2,8;  3,2 2,4;  2,8;  3,2
500 (300) 0,5 0,3 2,5;  3,0 3,2;  3,0
500 (400) 0,5 0,4 2,5;  3,0;  3,5 2,0;  2,5;  3,0
500 (500) 0,5 0,5 2,5;  3,0;  3,5 2,5;  3,0;  3,5
500 (1000) 0,5;  0,55 1 3,0;  3,3 3,0;  3,3
520 (400) 0,52 0,4 3,12 2,6
600 (600) 0,6 0,6 2,4;  3,0;  3,6 2,6;  3,0
700 (600) 0,7 0,6 2,8;  3,5 2,2;  2,8
700 (750) 0,7 0,75 2,1;  2,8;  3,5 2,1;  2,8
750 (750) 0,75 0,75 2,25;  3,0 2,25;  3,0
800 (700) 0,8 0,7 2,4;  3,2 2,4;  3,2
800 (800) 0,8 0,8 2,4;  3,2 2,4;  3,2
850 (1000) 0,85 1 3,3 3,3
900 (900) 0,9 0,9 1,8;  2,7 1,8;  2,7
1000 (1000) 1 1 3 3
1100 (1000) 1 1,1 3,3 3,3
1150 (1000) 1,5 1 3 3
1000 (1250) 1 1,25 3 3
1500 (1250) 1,5 1,25 3 3

Геоматрица ГМ изготавливается любых геометрических размеров (высота, длина, ширина) ячейки и матрицы, которые принимаются в зависимости от области применения, объекта применения, расчетных проектных нагрузок, дополнительных требований заказчика.

Пример: Геоматрица ГМ 150 (100) – 5,1 x 1,8

где:

150 (100) размер ячеек - сторона (высота), мм;
размер в растянутом состоянии: 5,1 x 1,8 м.

Геоматрица ГМ с сетчатой структурой

Геоматрица ГМ Геоматрица ГМ Геоматрица ГМ Геоматрица ГМ Геоматрица ГМ

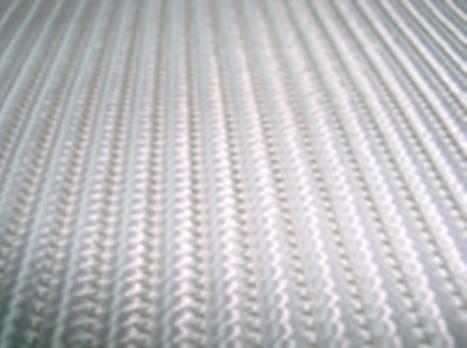

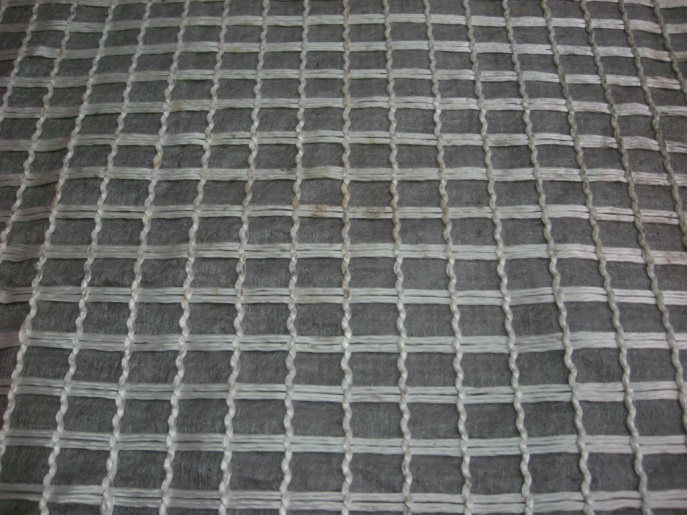

Геоматрица ГМ с сетчатой структурой представляет собой геотекстильную плоскую конструкцию, с линейно расположенными ячейками различного размера, которые выполнены из полиэфирных нитей в виде жгутов различной толщины и видов плетения, и скреплены с гибким основанием, что обеспечивает облегчение укладки и хорошее соединение материала с грунтом или асфальтобетоном.

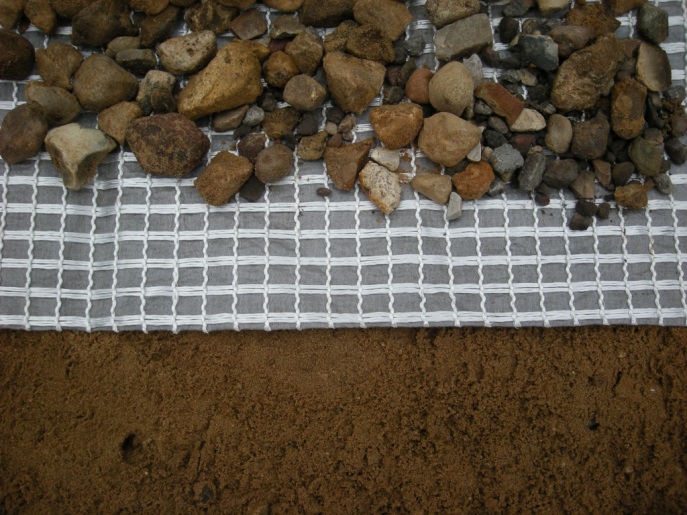

Геоматрица ГМ с сетчатой структурой служит для повышения несущей способности, армирования грунта, так же выполняет функцию разделяющей прослойки. Данный вид Геоматриц ГМ исключает вдавливание отсыпаемого материала в слабый грунт, взаимное перемешивание слоёв и потери песка в процессе отсыпки и уплотнения слоя.

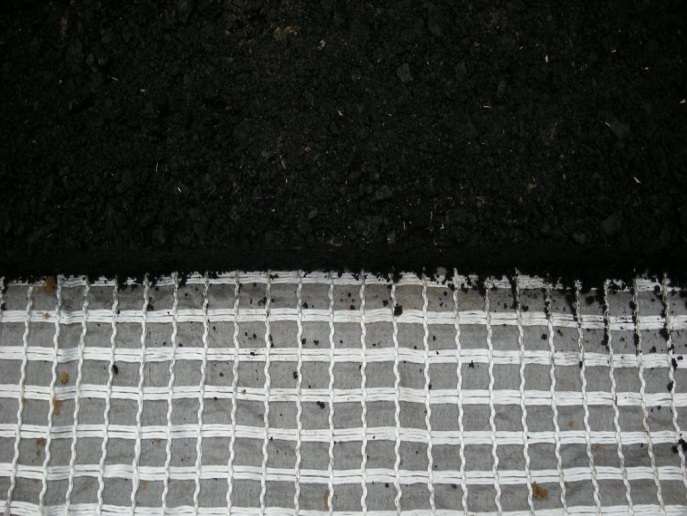

Этот материал рекомендуется при устройстве асфальтобетонных покрытий благодаря следующим свойствам:

- механические свойства полиэфира хорошо согласовываются с величиной модуля упругости (рабочей характеристикой) асфальтобетонной смеси;

- полиэфир мало подвержен усадке и температурному воздействию;

- на полиэфир легко наносится слой битума, что обеспечивает хорошее сцепление.

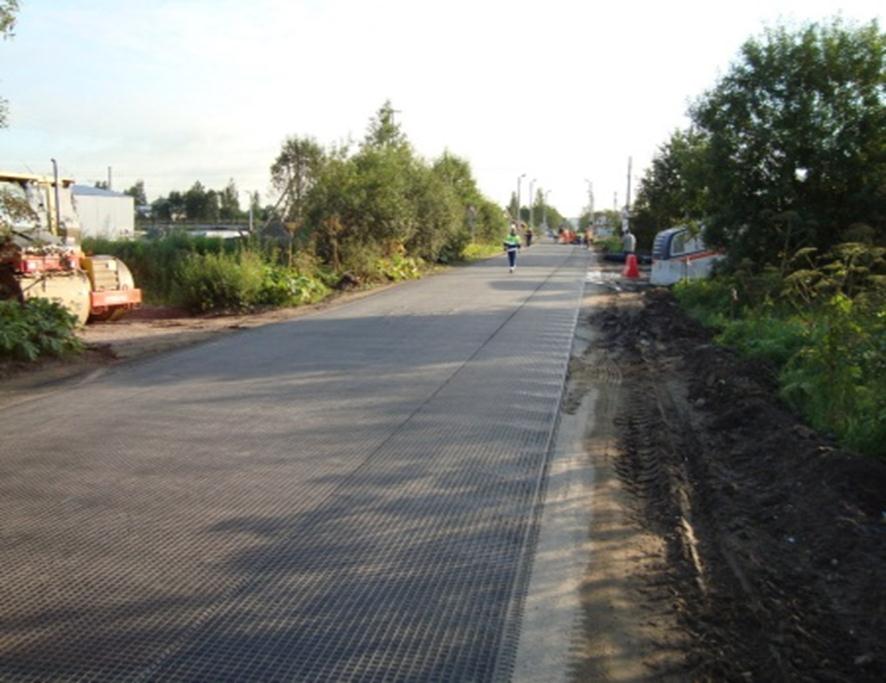

Определяющим достоинством Геоматриц ГМ является возможность их укладки без повреждения асфальтобетонного покрытия, а также наличие надежного сцепления между Геоматрицей и асфальтобетонным покрытием.

Основой успешного применения данной технологии служит то обстоятельство, что она обеспечивает втрое больший срок эксплуатации асфальтобетонного покрытия и, соответственно, больший интервал времени между мероприятиями по его ремонту в любой климатической зоне. Проведение ремонта армированного асфальтобетонного покрытия не представляет трудности, так как Геоматрица ГМ легко разрезается вместе с асфальтобетоном, и полученный таким образом асфальтобетонный лом может быть использован вторично.

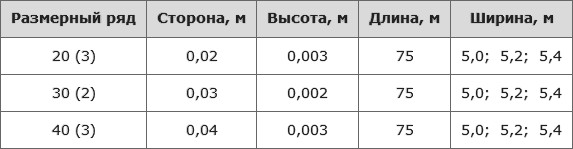

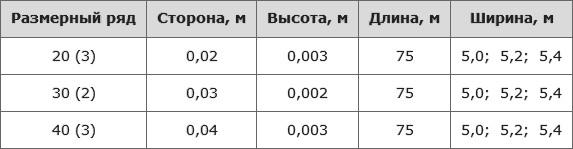

Технические характеристики (ГМ) с сетчатой структурой

Размерный ряд Сторона, м Высота, м Длина, м Ширина, м
20 (3) 0,02 0,003 75 5,0;  5,2;  5,4
30 (2) 0,03 0,002 75 5,0;  5,2;  5,4
40 (3) 0,04 0,003 75 5,0;  5,2;  5,4


Геоматрица ГМ изготавливается и поставляется в квадратных метрах (кратных рулону).

Пример: Геоматрица ГМ 30 (2) – 75 x 5,0

где:

30 (2) размер ячеек - сторона (высота), мм;
размер в растянутом состоянии: 75,0 x 5,0 м.

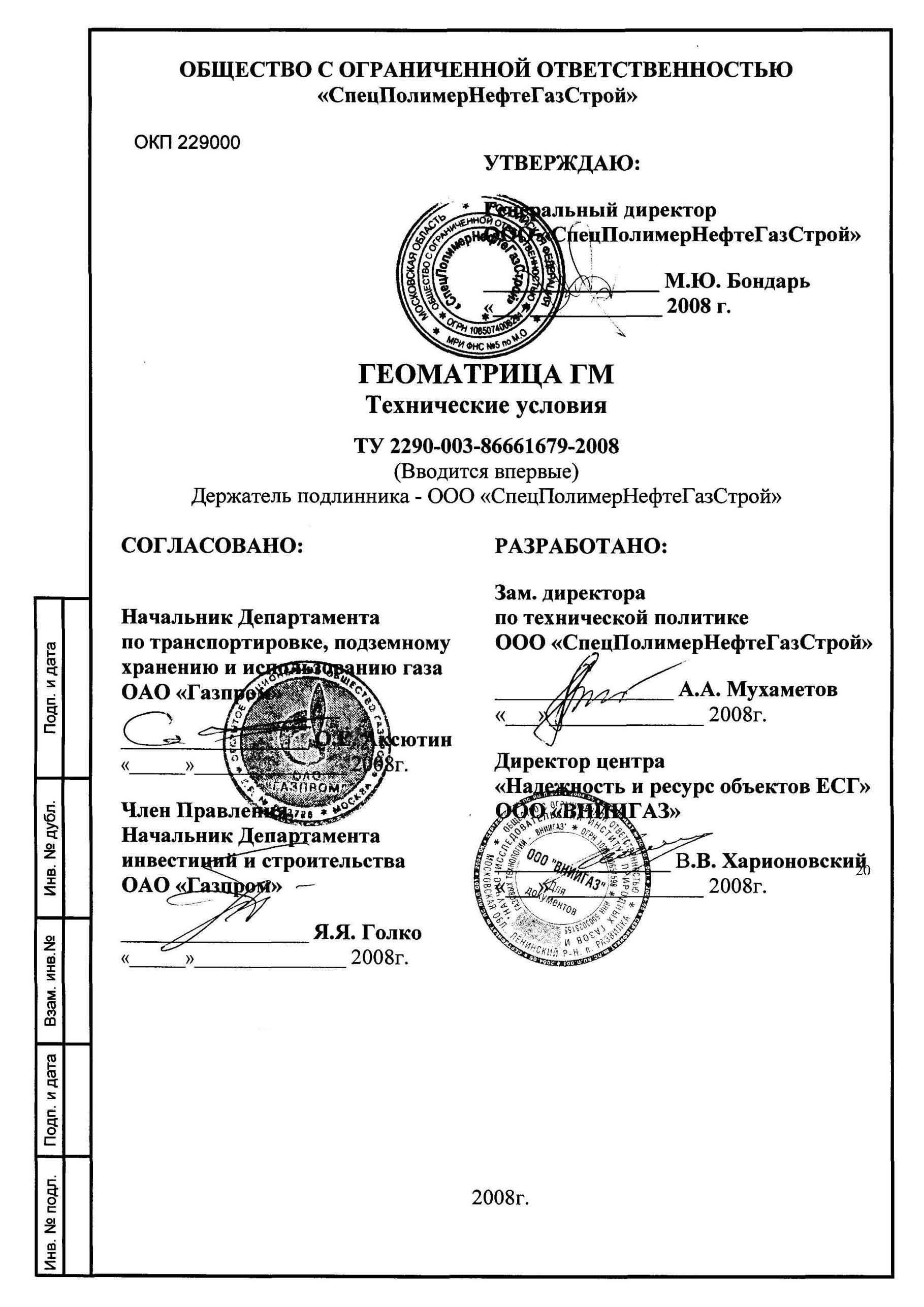

ТУ 2290-003-86661679-2008. Геоматрица ГМ
Геоматрица ГМ.
ТУ 2290-003-86661679-2008, ОТТ-91.100.99-КТН-127-11
