Кольца опорно-направляющие (ОНК).
Кольца опорно-центрирующие (ОЦК)

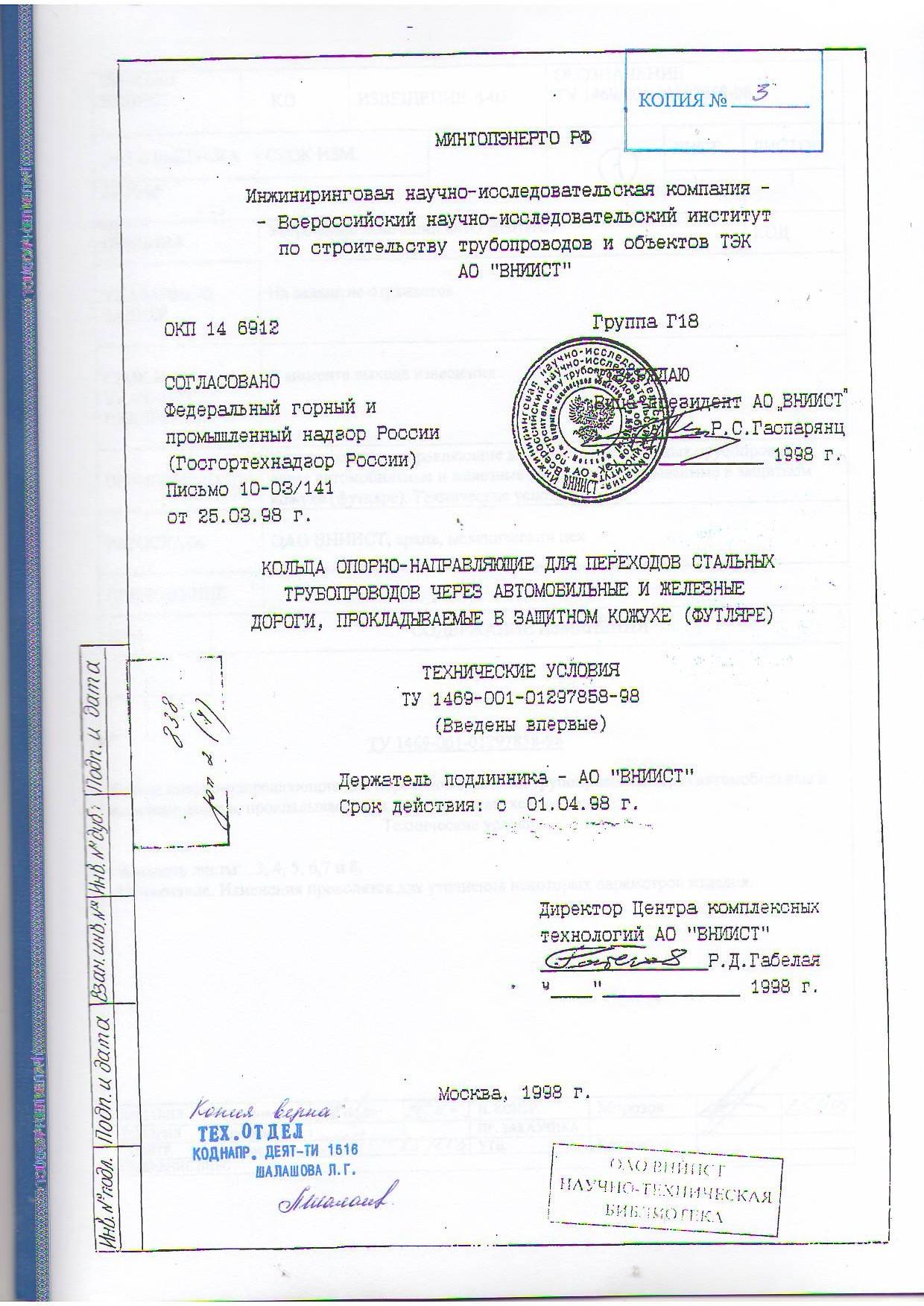

ТУ 1469-001-01297858-98, ТУ 4834-007-68168870-2011, ТУ 25.11-025-68168870-2020
  • Опорно-направляющие кольца (ОНК)
  • Опорно-направляющие кольца (ОНК)

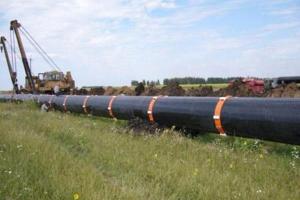

Опорно-направляющие кольца ОНК и Опорно-центрирующие кольца ОЦК производства ООО "ПОЛИТЕХНОЛ" применяются при строительстве или ремонте нефте-, продукто-, газо-, трубопроводов, прокладываемых в защитном кожухе (футляре) под реками, ручьями, автомобильными и железными дорогами, а также другими природными препятствиями и инженерными сооружениями.

Чтобы оформить заявку на изготовление и поставку Опорно-направляющих колец ОНК или
Опорно-центрирующих колец ОЦК, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

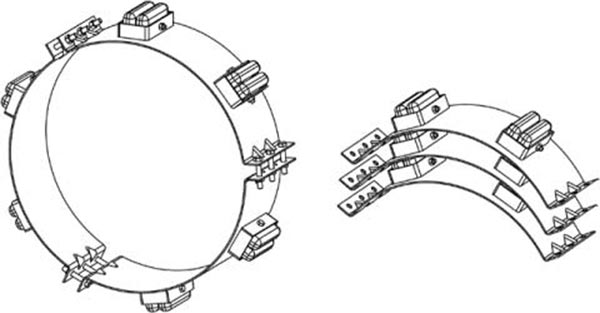

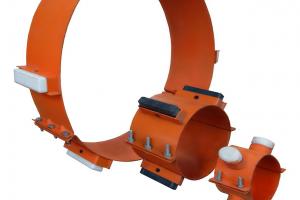

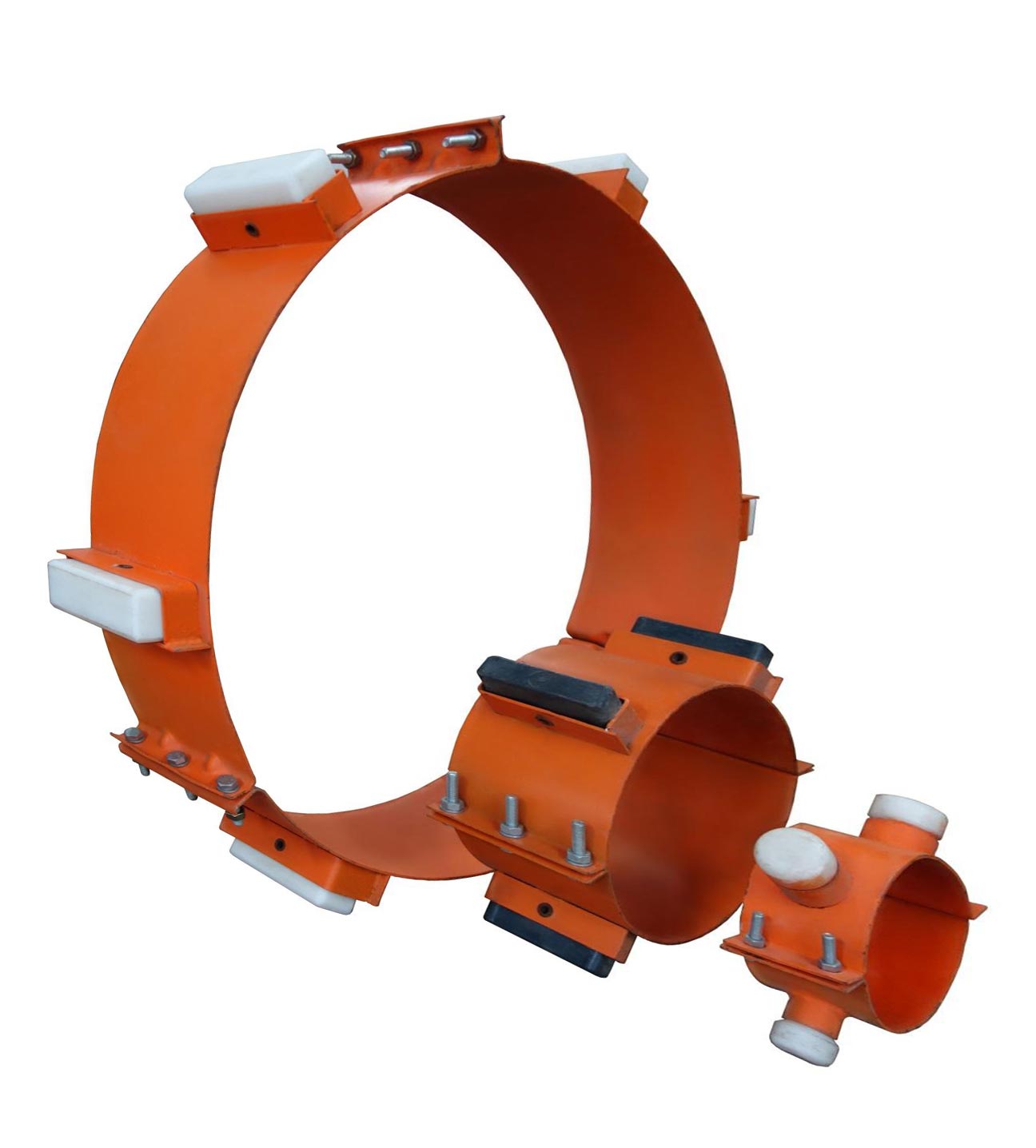

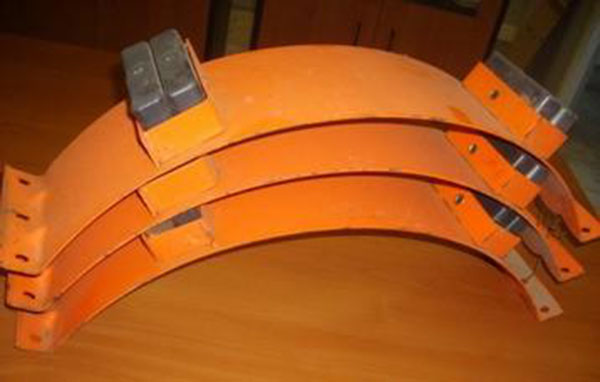

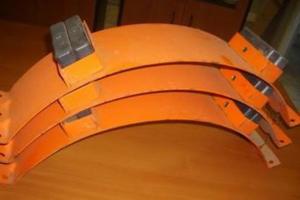

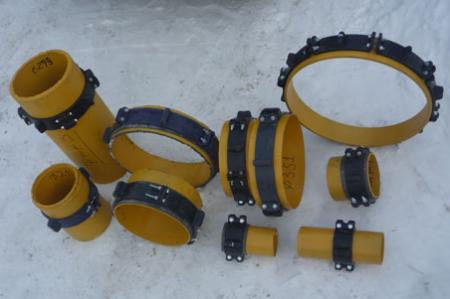

Опорно-направляющие кольца ОНК состоят из металлических сегментов, снабженных опорными элементами из диэлектрических материалов. Таких сегментов может быть два или три. Между собой сегменты опорно-направляющих колец ОНК скрепляются болтами с гайками. Диэлектрическая вставка облегчает протаскивание трубопровода в кожухе-футляре и несет в себе функцию изолятора для предотвращения контакта между трубой и кожухом. В комплект может входить защитная резинотканевая прокладка или прокладка из однослойного или двухслойного скального листа.

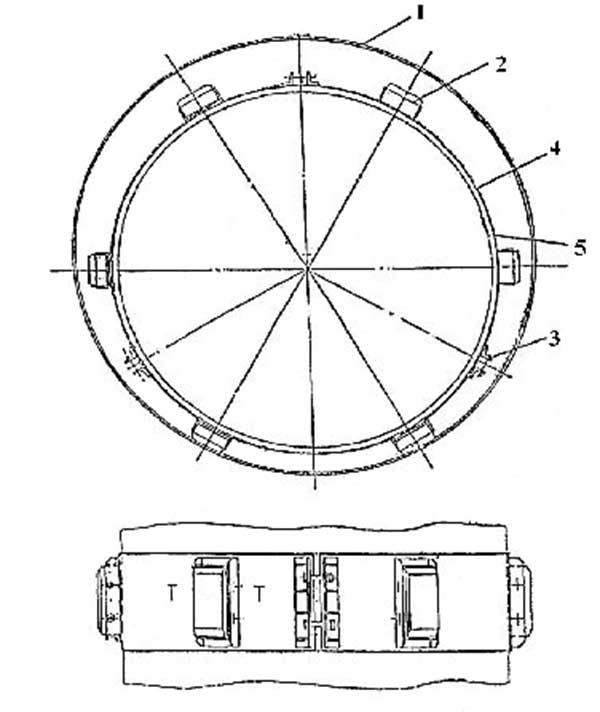

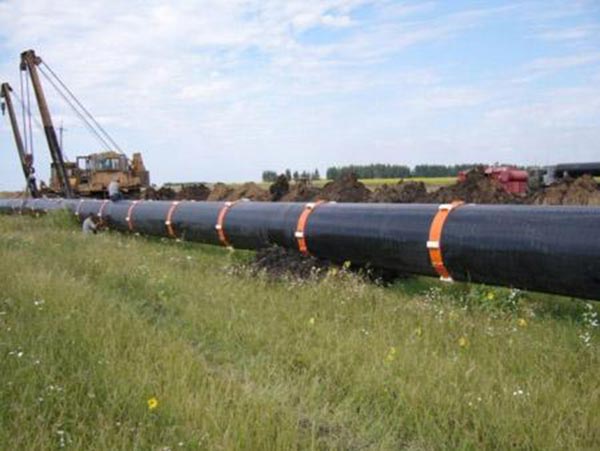

Схема установки опорно-направляющего кольца ОНК на трубопровод приведена на рисунке. Расстояния между опорно-направляющими кольцами рассчитываются исходя из допустимого давления на изоляционное покрытие труб и прогиба трубопровода между опорами.

Опорно направляющие кольца ОНК Опорно направляющие кольца ОНК

1 – кожух; 2 – диэлектрический опорный элемент; 3 – болтовое соединение;
4 – сегмент опорного кольца; 5 – защитная прокладка

На выходах трубной плети из кожуха устанавливаются сдвоенные опорные кольца на расстоянии 0,5-1,0 м вовнутрь до конца кожуха.

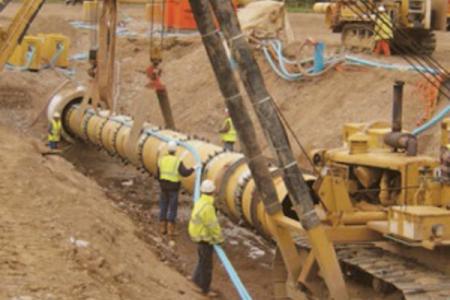

Трубки для прокладки через кожух кабеля связи крепятся в верхней части опорных колец (на кронштейнах, приваренных к сегментам кольца) и протаскиваются совместно с трубной плетью.

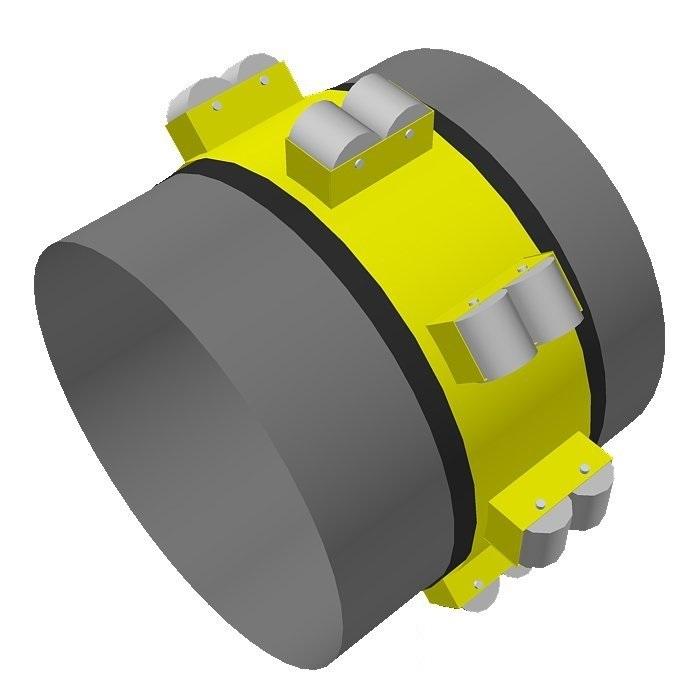

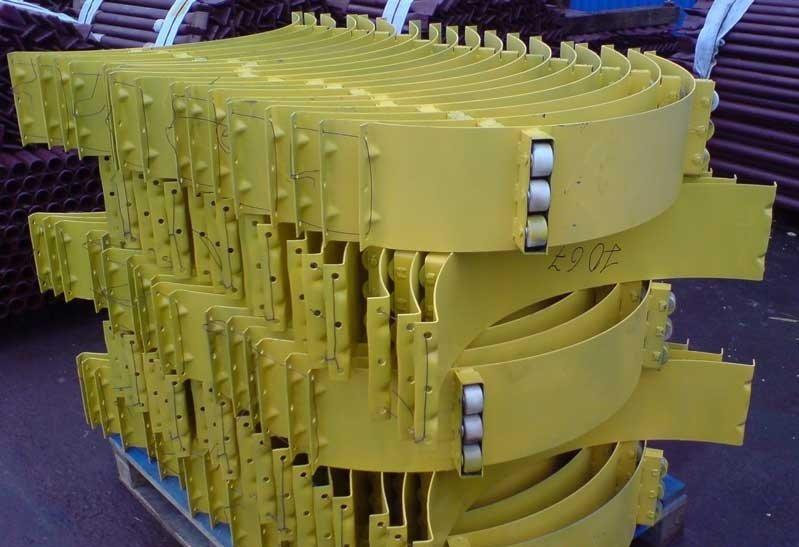

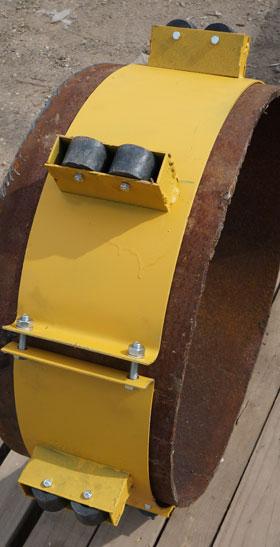

Опорно-направляющие кольца ОНК могут быть изготовлены на роликовых опорах:

Опорно направляющие кольца ОНК Опорно направляющие кольца ОНК Опорно направляющие кольца ОНК

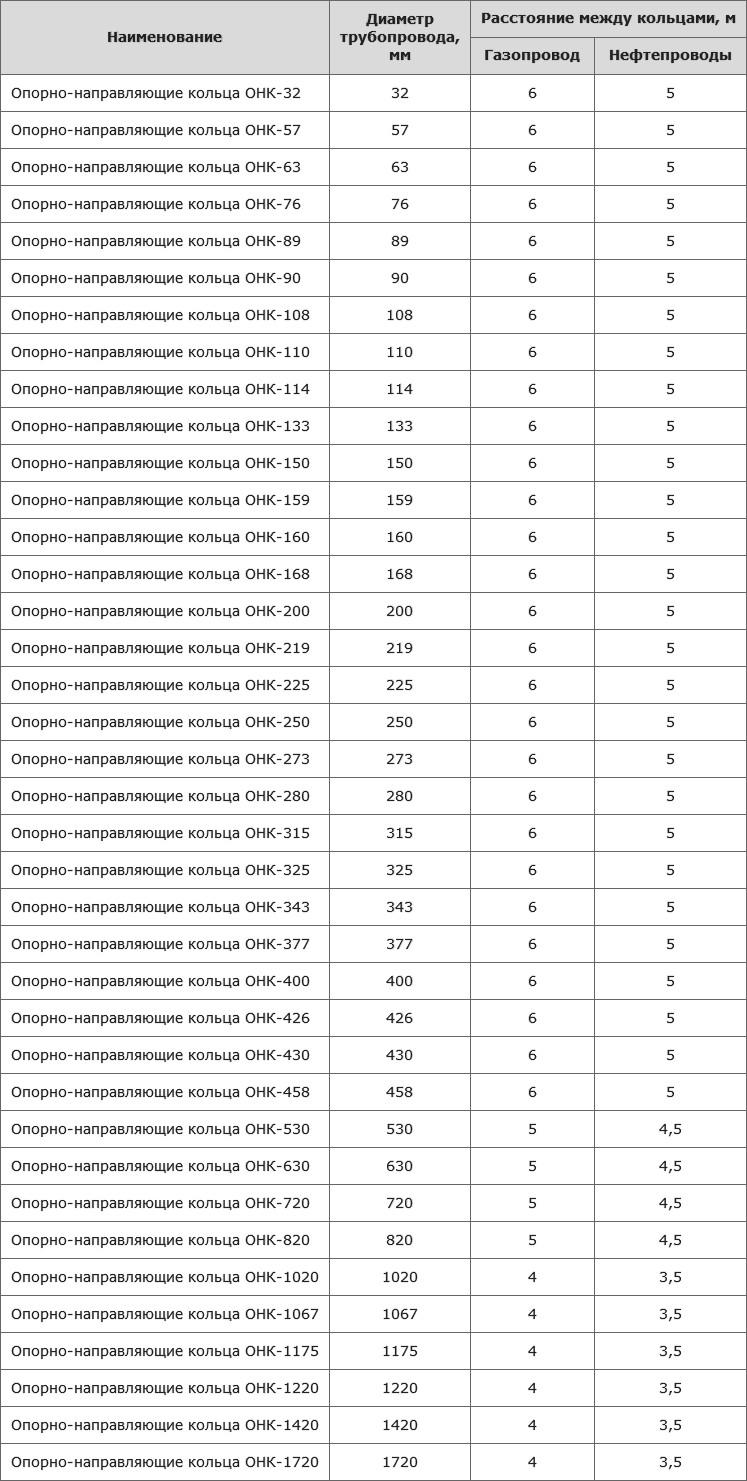

Технические характеристики опорно-направляющих колец ОНК

Наименование Диаметр
трубопровода,
мм
Расстояние между кольцами, м
Газопровод Нефтепроводы
Опорно-направляющие кольца ОНК-32 32 6 5
Опорно-направляющие кольца ОНК-57 57 6 5
Опорно-направляющие кольца ОНК-63 63 6 5
Опорно-направляющие кольца ОНК-76 76 6 5
Опорно-направляющие кольца ОНК-89 89 6 5
Опорно-направляющие кольца ОНК-90 90 6 5
Опорно-направляющие кольца ОНК-108 108 6 5
Опорно-направляющие кольца ОНК-110 110 6 5
Опорно-направляющие кольца ОНК-114 114 6 5
Опорно-направляющие кольца ОНК-133 133 6 5
Опорно-направляющие кольца ОНК-150 150 6 5
Опорно-направляющие кольца ОНК-159 159 6 5
Опорно-направляющие кольца ОНК-160 160 6 5
Опорно-направляющие кольца ОНК-168 168 6 5
Опорно-направляющие кольца ОНК-200 200 6 5
Опорно-направляющие кольца ОНК-219 219 6 5
Опорно-направляющие кольца ОНК-225 225 6 5
Опорно-направляющие кольца ОНК-250 250 6 5
Опорно-направляющие кольца ОНК-273 273 6 5
Опорно-направляющие кольца ОНК-280 280 6 5
Опорно-направляющие кольца ОНК-315 315 6 5
Опорно-направляющие кольца ОНК-325 325 6 5
Опорно-направляющие кольца ОНК-343 343 6 5
Опорно-направляющие кольца ОНК-377 377 6 5
Опорно-направляющие кольца ОНК-400 400 6 5
Опорно-направляющие кольца ОНК-426 426 6 5
Опорно-направляющие кольца ОНК-430 430 6 5
Опорно-направляющие кольца ОНК-458 458 6 5
Опорно-направляющие кольца ОНК-530 530 5 4,5
Опорно-направляющие кольца ОНК-630 630 5 4,5
Опорно-направляющие кольца ОНК-720 720 5 4,5
Опорно-направляющие кольца ОНК-820 820 5 4,5
Опорно-направляющие кольца ОНК-1020 1020 4 3,5
Опорно-направляющие кольца ОНК-1067 1067 4 3,5
Опорно-направляющие кольца ОНК-1175 1175 4 3,5
Опорно-направляющие кольца ОНК-1220 1220 4 3,5
Опорно-направляющие кольца ОНК-1420 1420 4 3,5
Опорно-направляющие кольца ОНК-1720 1720 4 3,5

Кольца опорно-направляющие ОНК.

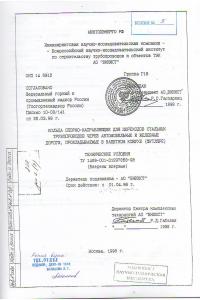

ТУ 1469-001-01297858-98
