Полимерно-контейнерное балластирующее устройство (ПКБУ)

ТУ 2297-006-01297858-2004, ТУ 48 34-002-17179339-03, ТУ 4834-007-58183933-2007 (с изм. 1-2), ТУ 2297-014-75957906-09, ТУ 4834-015-68168870-2015, ГОСТ Р 58257-2018, ВСН-39-1.9-003-98, ОТТ-75.180.00-КТН-045-11

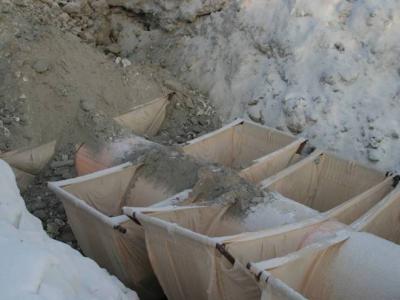

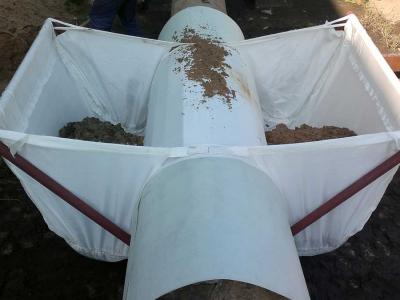

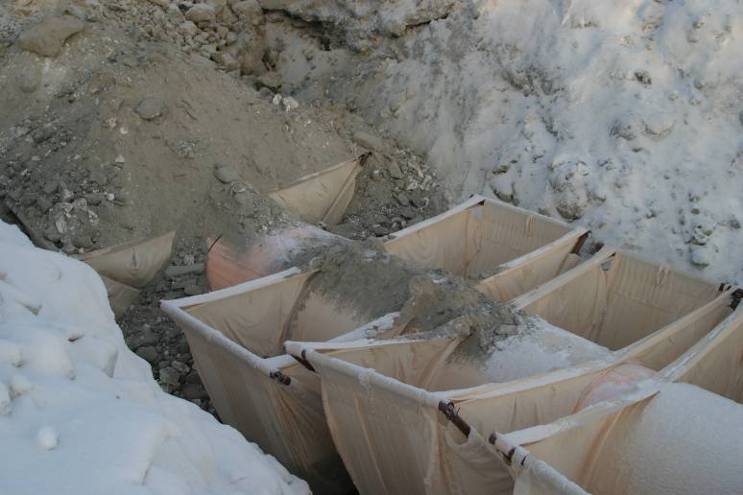

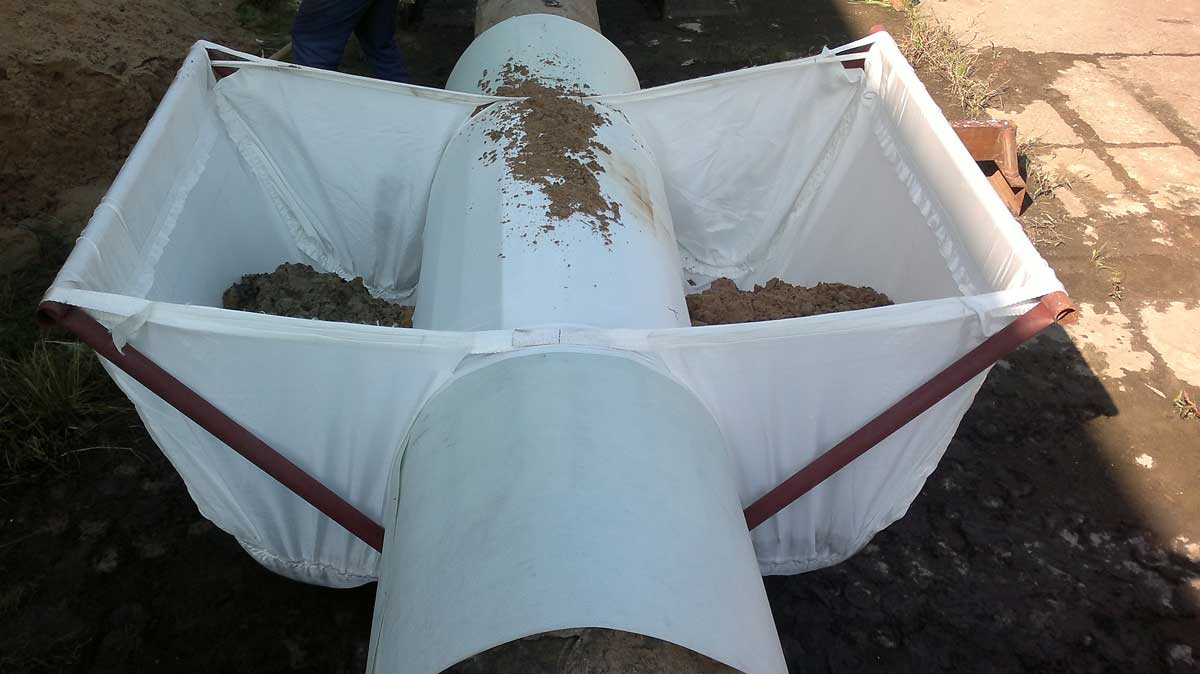

  • Грунтозаполняемый контейнер ПКБУ

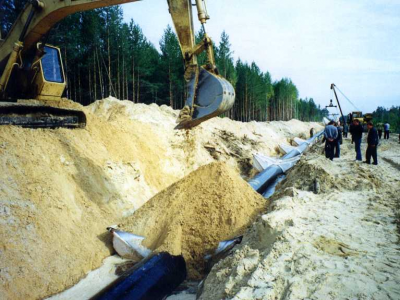

  • Грунтозаполняемый контейнер ПКБУ
  • Грунтозаполняемый контейнер ПКБУ

Полимерно-контейнерное балластирующее устройство ПКБУ производства ООО "ПОЛИТЕХНОЛ" предназначено для балластировки магистральных трубопроводов диаметром 377 — 1420 мм, с целью обеспечения проектного положения трубопровода и надёжной его работы в процессе эксплуатации.

Полимерно-контейнерные балластирующие устройства ПКБУ применяются для балластировки трубопроводов, прокладываемых на обводненных и с прогнозируемым обводнением участках трассы. При заполнении контейнеров привозным минеральным грунтом эти устройства допускается применять и на болотах глубиной не более глубины траншеи.

Чтобы оформить заявку на изготовление и поставку Полимерно-контейнерных балластирующих устройств ПКБУ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Мы производим ПКБУ по ТУ 2297-006-01297858-2004 и в соответствии с требованиями технической документации, утверждённой в установленном порядке.

Балластирующие возможности ПКБУ и схема их размещения на трубопроводе определяются проектом с учётом геологии грунтов и принятого грунта засыпки.

ПКБУ представляет собой соединённые грузовыми лентами два контейнера (ёмкости) из мягкого долговечного синтетического рулонного материала с металлическими распорными рамками (рамками жёсткости). Между лентами вшиты вертикальные противоразмывные перегородки.

Пример обозначения: ПКБУ-1420,
где ПКБУ — полимерно-контейнерное балластирующее устройство; 1420 — диаметр трубопровода, мм.

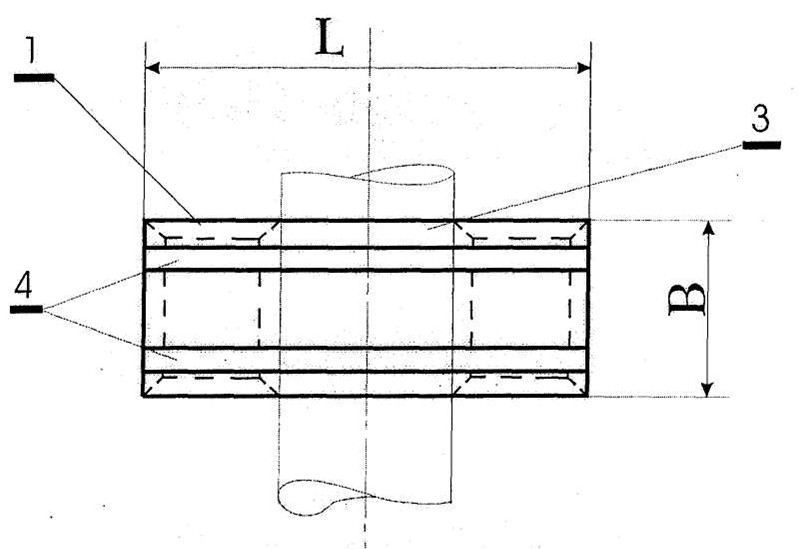

  • Схема конструкции ПКБУ

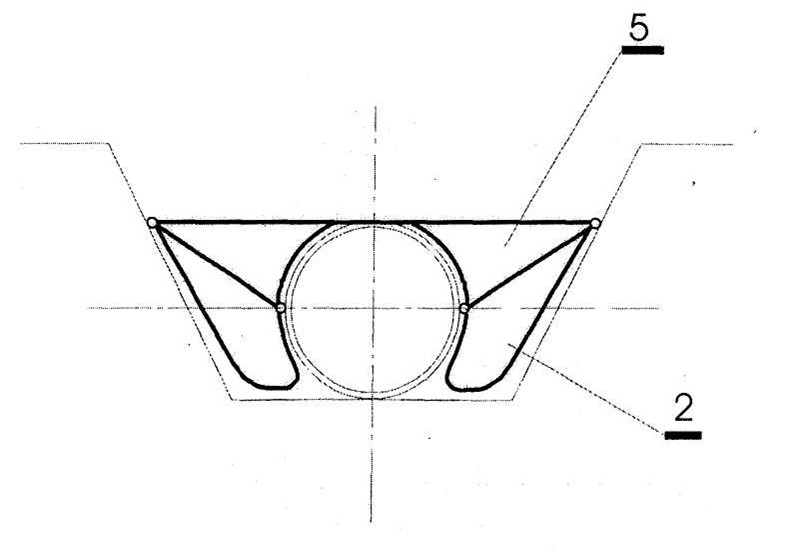

  • Схема конструкции ПКБУ

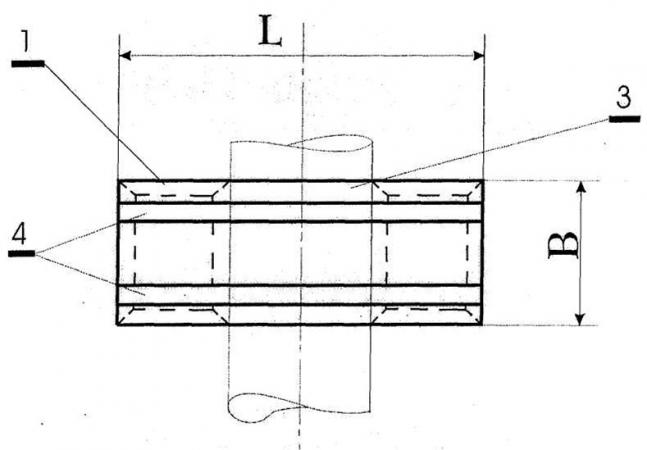

Схема конструкции ПКБУ
1-рамка жесткости; 2-ёмкость (контейнер) из мягкой синтетической ткани; 3-нижняя грузовая лента; 4-верхняя грузовая лента; 5-противоразмывная перегородка

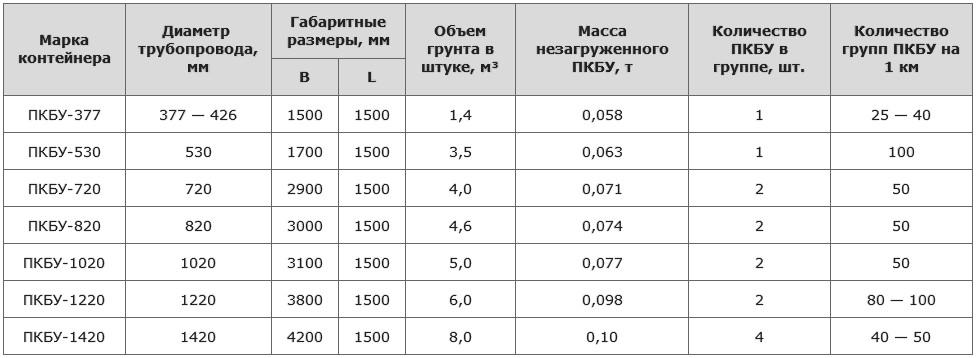

Технические характеристики полимерно-контейнерных балластирующих устройств (ПКБУ)

Технические характеристики полимерно-контейнерных балластирующих устройств (ПКБУ)

Марка контейнера Диаметр
трубопровода, мм		 Габаритные размеры, мм Объем грунта в штуке, м³ Масса незагруженного ПКБУ, т Количество ПКБУ в группе, шт. Количество групп ПКБУ на 1 км
B L
ПКБУ-377 377 — 426 1500 1500 1,4 0,058 1 25 — 40
ПКБУ-530 530 1700 1500 3,5 0,063 1 100
ПКБУ-720 720 2900 1500 4,0 0,071 2 50
ПКБУ-820 820 3000 1500 4,6 0,074 2 50
ПКБУ-1020 1020 3100 1500 5,0 0,077 2 50
ПКБУ-1220 1220 3800 1500 6,0 0,098 2 80 — 100
ПКБУ-1420 1420 4200 1500 8,0 0,10 4 40 — 50

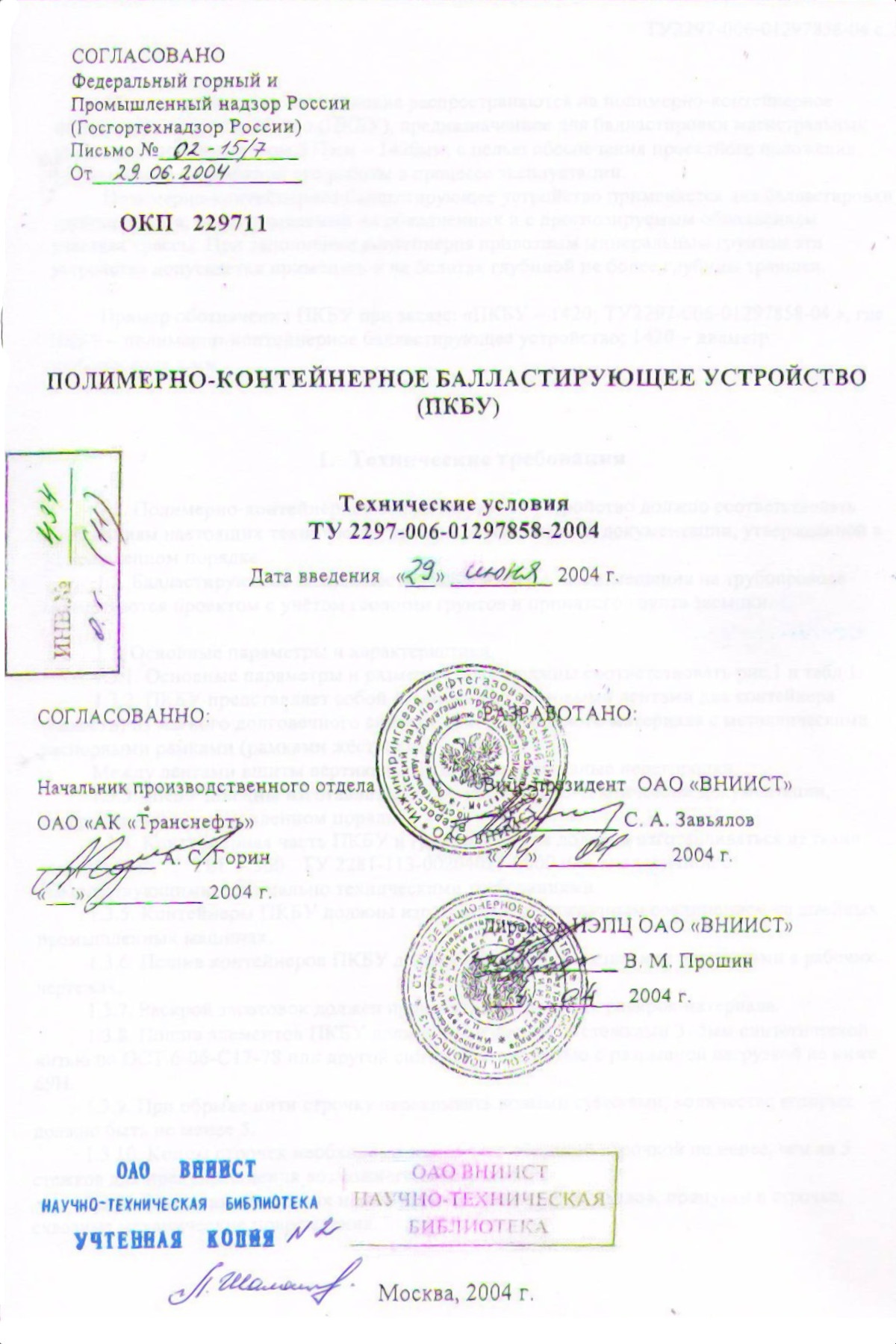

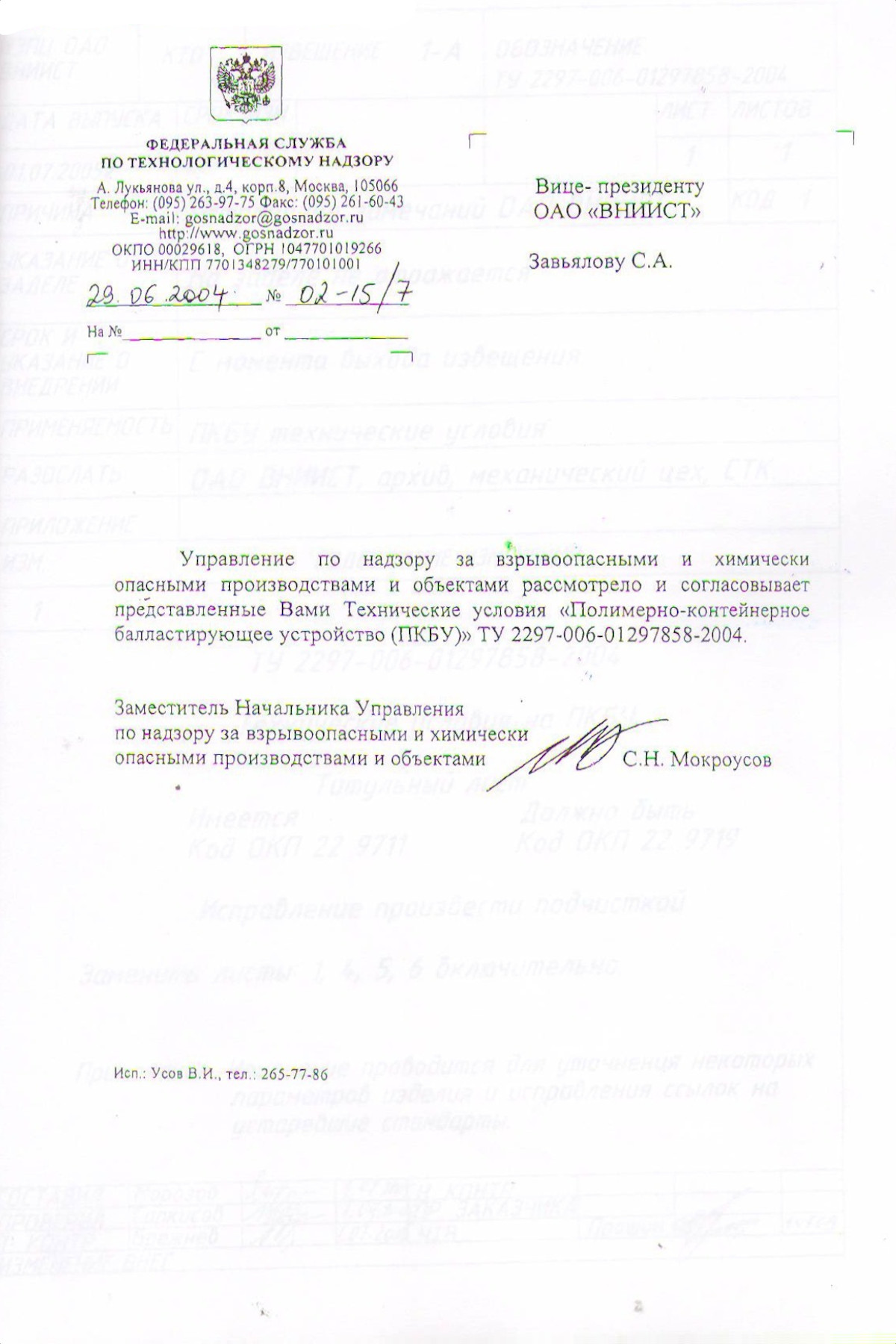

  • ТУ 2297-006-01297858-2004

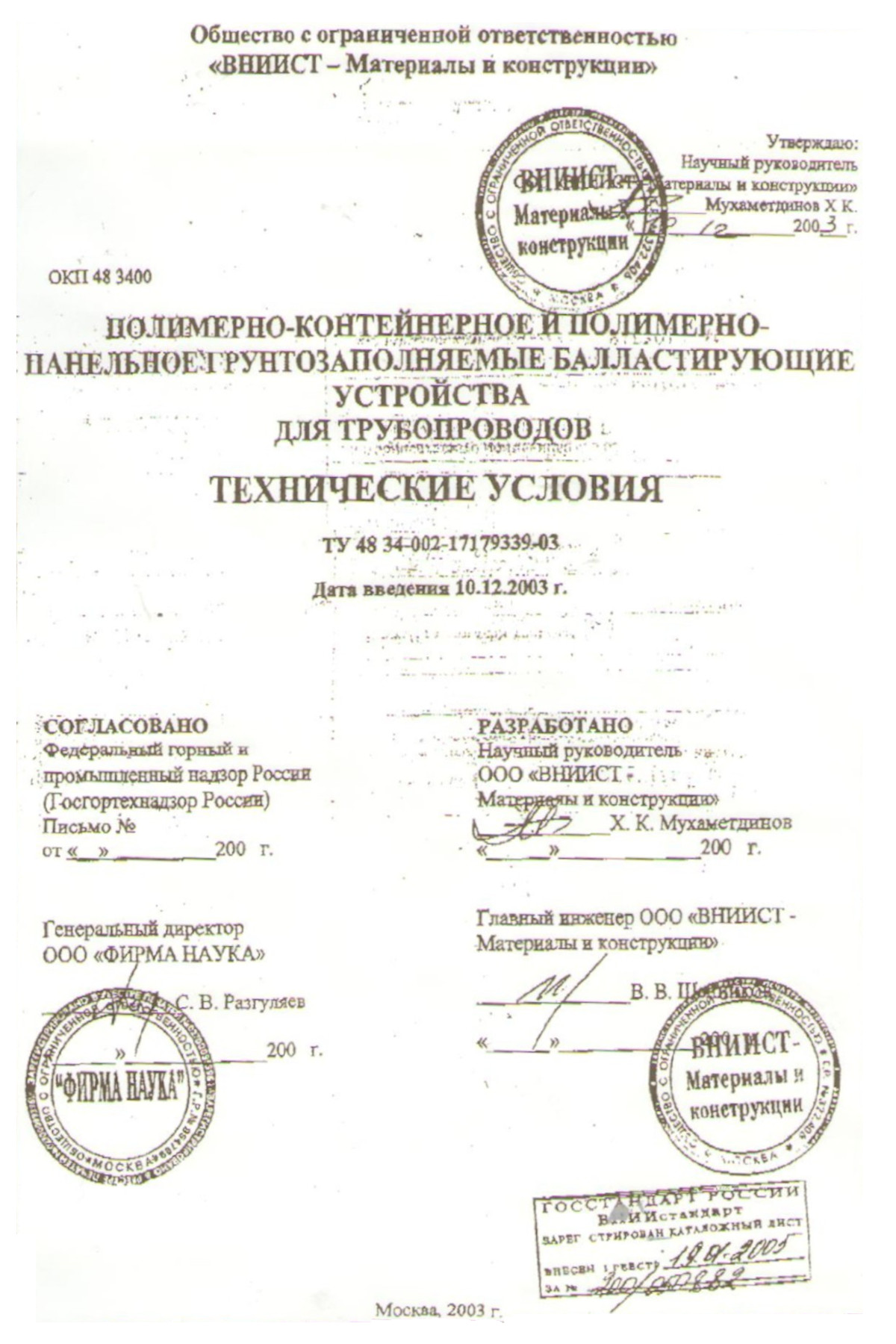

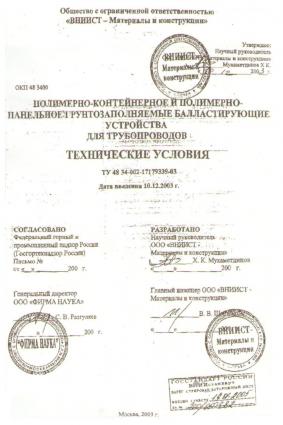

  • ТУ 48 34-002-17179339-03

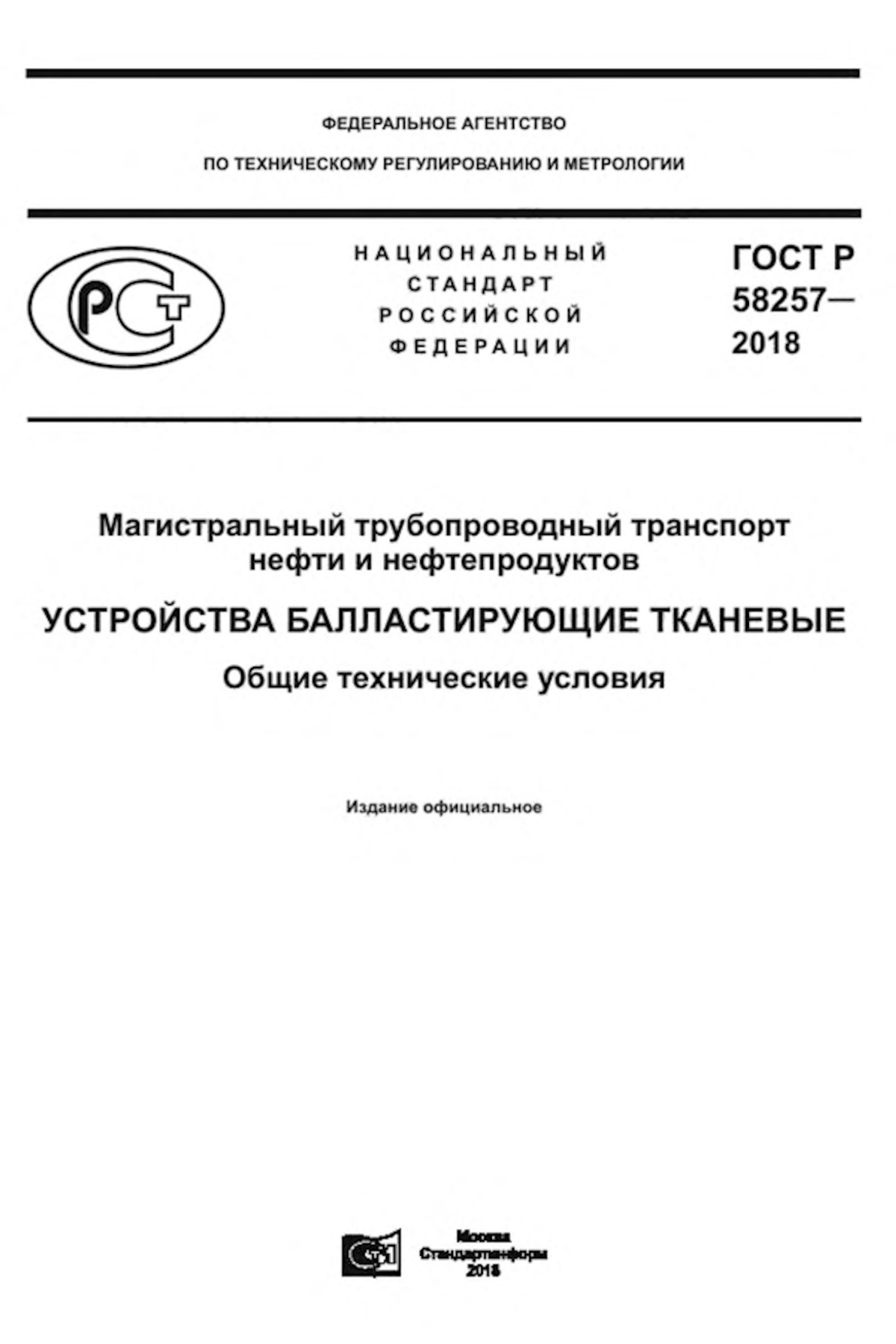

  • ГОСТ Р 58257-2018. Устройства балластирующие тканевые

Полимерно-контейнерное балластирующее устройство ПКБУ.
ТУ 2297-006-01297858-2004, ТУ 48 34-002-17179339-03, ГОСТ Р 58257-2018
