Теплоизоляционная конструкция для механо-технологического оборудования
ТУ 5768-017-68168870-2016
Теплоизоляционная конструкция для МТО производства ООО "ПОЛИТЕХНОЛ" применяется в качестве тепловой изоляции следующего механо-технологического оборудования:
- шиберные задвижки;
- клиновые задвижки;
- шаровые краны;
- обратные затворы;
- регуляторы давления;
- предохранительные клапана;
- камеры пуска и приема средств очистки и диагностирования;
- колодцы;
- вантузы;
- емкости и горизонтальные резервуары;
- фильтры-грязеуловители.

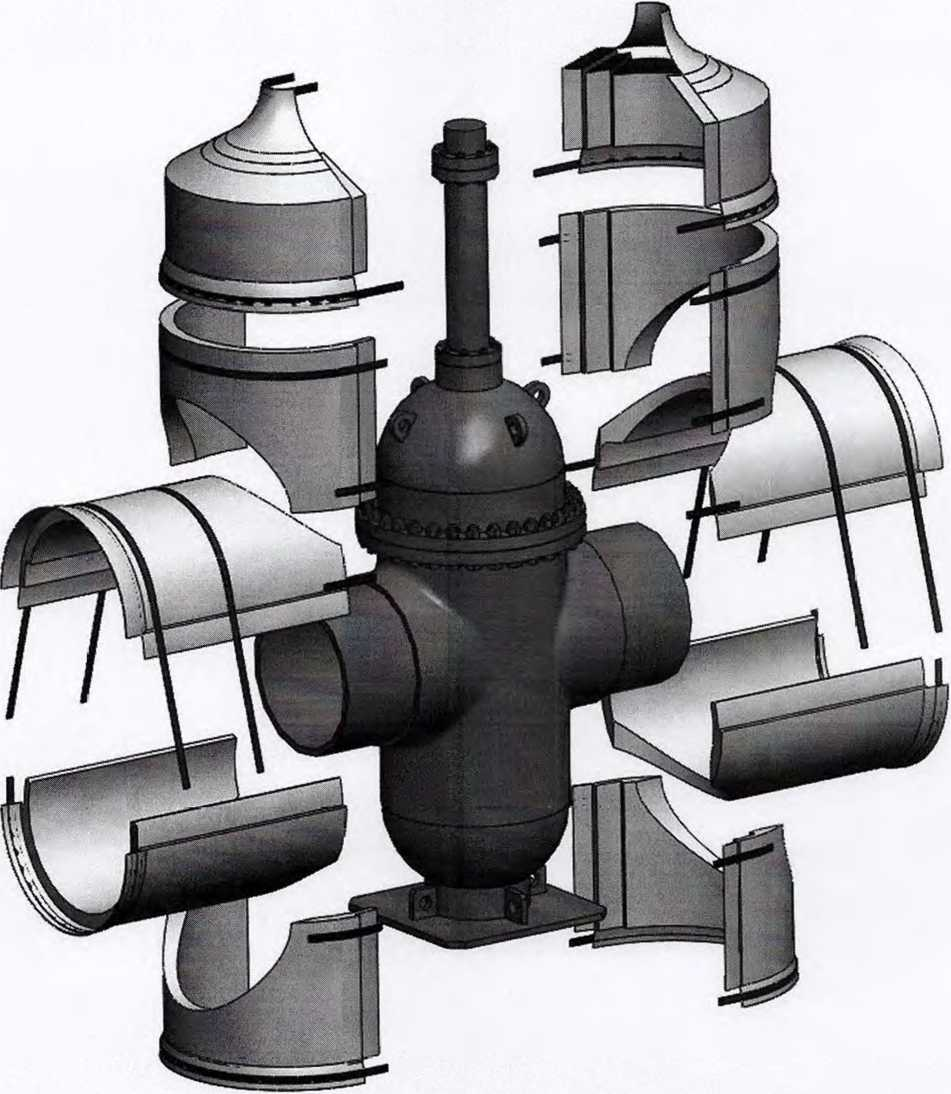

Теплоизоляционная конструкция представляет собой вспененный каучук в виде отдельных сегментов, установленный в чехлы из ткани с силиконовым покрытием. Чехлы закрепляются на МТО с помощью металлических застёжек и шнуровки. Защита металлических застёжек и шнуровки от попадания осадков осуществляется с помощью клапанов на контактной ленте типа «липучка».
Теплоизоляционная конструкция изготавливается индивидуально для каждого типа МТО с учетом геометрических размеров и особенностей МТО, типа присоединения к магистральному трубопроводу (сварное, фланцевое) и способа установки (на фундаменте, без фундамента).
Теплоизоляционная конструкция обеспечивает возможность монтажа при температуре от минус 40 °C и эксплуатацию МТО с теплоизоляционной конструкцией при температуре от минус 60 °C.
Теплоизоляционная конструкция надземной установки обеспечивает возможность эксплуатации в условиях воздействия атмосферных осадков и ультрафиолета.
Таблица 1. Показатели физико-механических свойств материала чехла
| № п/п | Наименование показателя | Значение показателя | |
| 1 | Материал | Стеклоткань с двухсторонним силиконовым покрытием | |
| 2 | Внешний вид | Однородное полотно серебристо- серого цвета | |
| 3 | Геометрические размеры, мм | длина | Согласно КД |
| ширина | Согласно КД | ||
| толщина | Не менее 0,4 | ||
| 4 | Прочность при разрыве, Н/см, не менее | 350 | |
| 5 | Плотность, г/м2, не менее | 400 | |
| 6 | Водопоглощение за 24 ч, % по массе, не более | 3,0 | |
| 7 | Стойкость к периодической конденсации влаги и воздействию ультрафиолетового излучения в течение 2500 ч при (40±3)°C | Уменьшение прочности при разрыве не более 20 % | |
| 8 | Стойкость к изгибу при минус (40±3) °C в течение 30 циклов | Отсутствие трещин и других видимых дефектов | |
| 9 | Группа горючести по ГОСТ 30244, не более | Г1 | |
Таблица 2. Показатели физико-механических свойств вспененного каучука
| № п/п | Наименование показателя | Значение показателя | ||
| 1 | Материал | Вспененный каучук | ||
| 2 | Внешний вид | Однородная ячеистая структура от серого до черного цвета | ||
| 3 | Геометрические размеры, мм | длина | Согласно КД | |
| ширина | Согласно КД | |||
| толщина | Согласно КД. Толщина одного листа не менее 50 | |||
| 4 | Плотность, кг/м3, не менее | надземное исполнение | 45 | |
| 5 | Прочность на сжатие при деформации 10 % для теплоизоляции подземного исполнения, кПа, не менее | 10 | ||
| 6 | Теплопроводность при температуре 25 °C, Вт/(м•К), не более | 0,05 | ||
| 7 | Водопоглощение за 24 ч, % по объему, не более | 3,0 | ||
| 8 | Группа горючести, не более | Г1 | ||

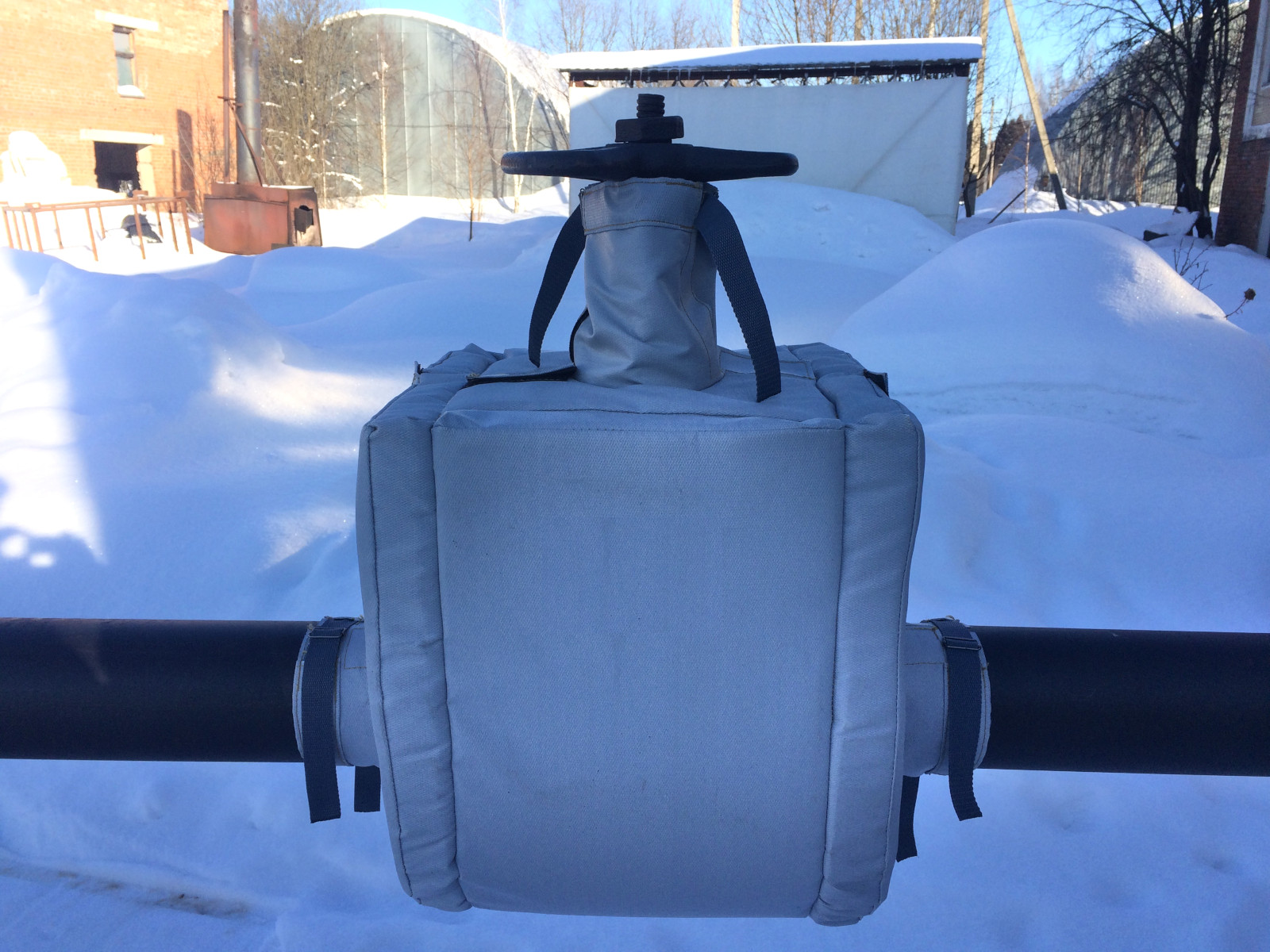

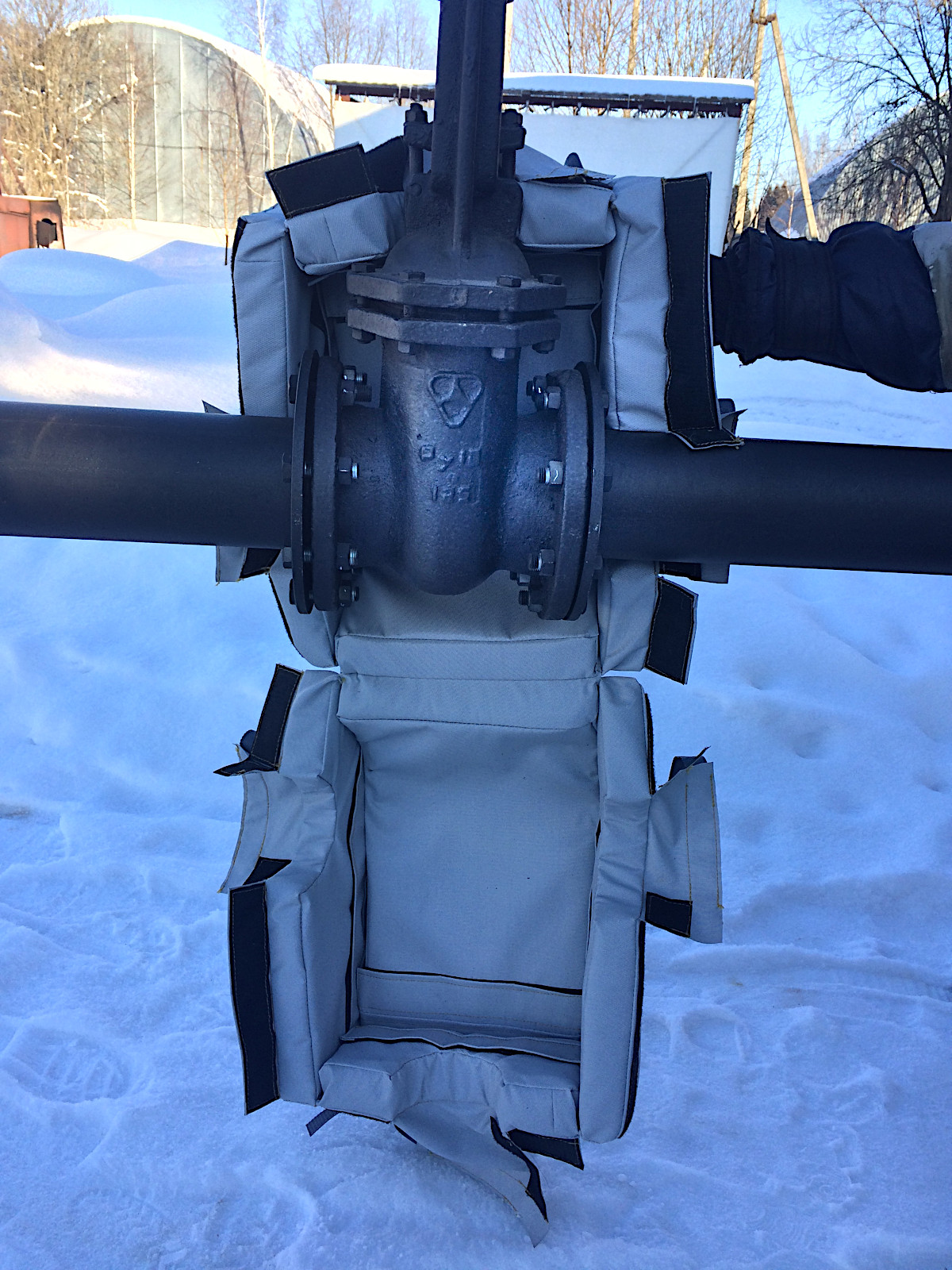

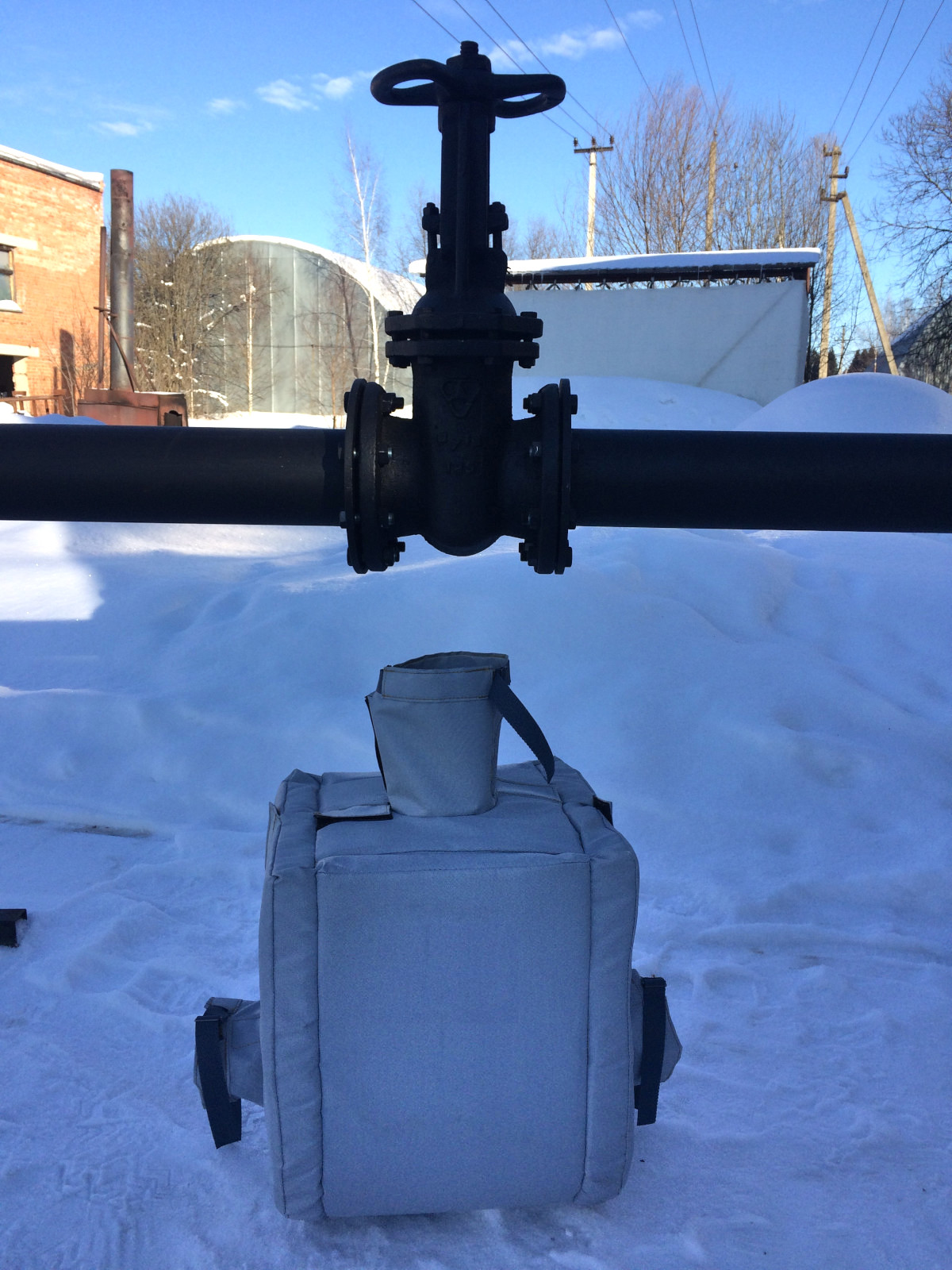

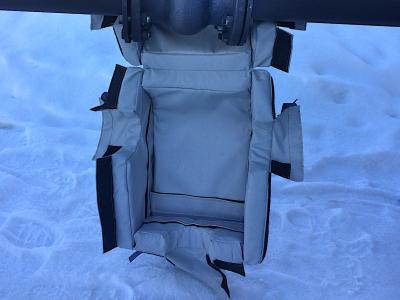

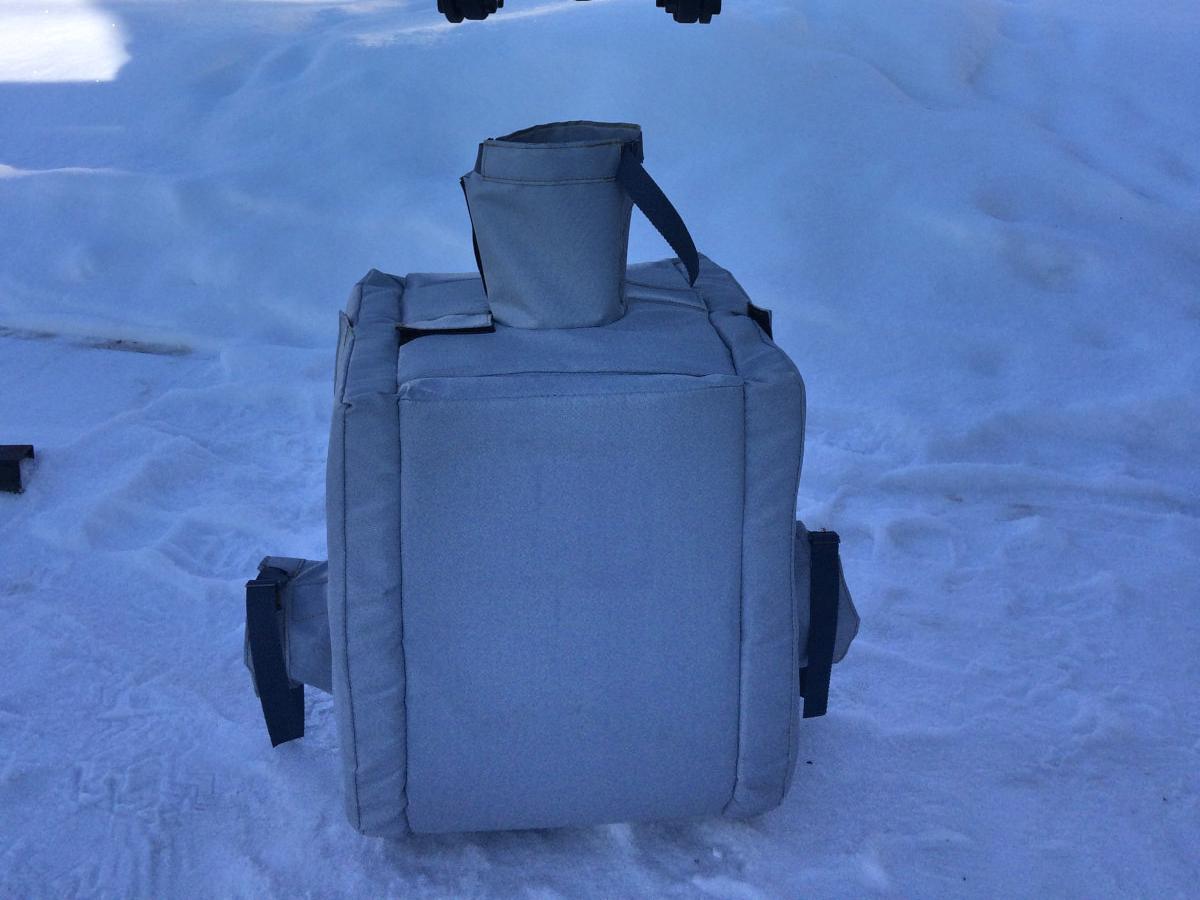

Внешний вид теплоизоляционной конструкции

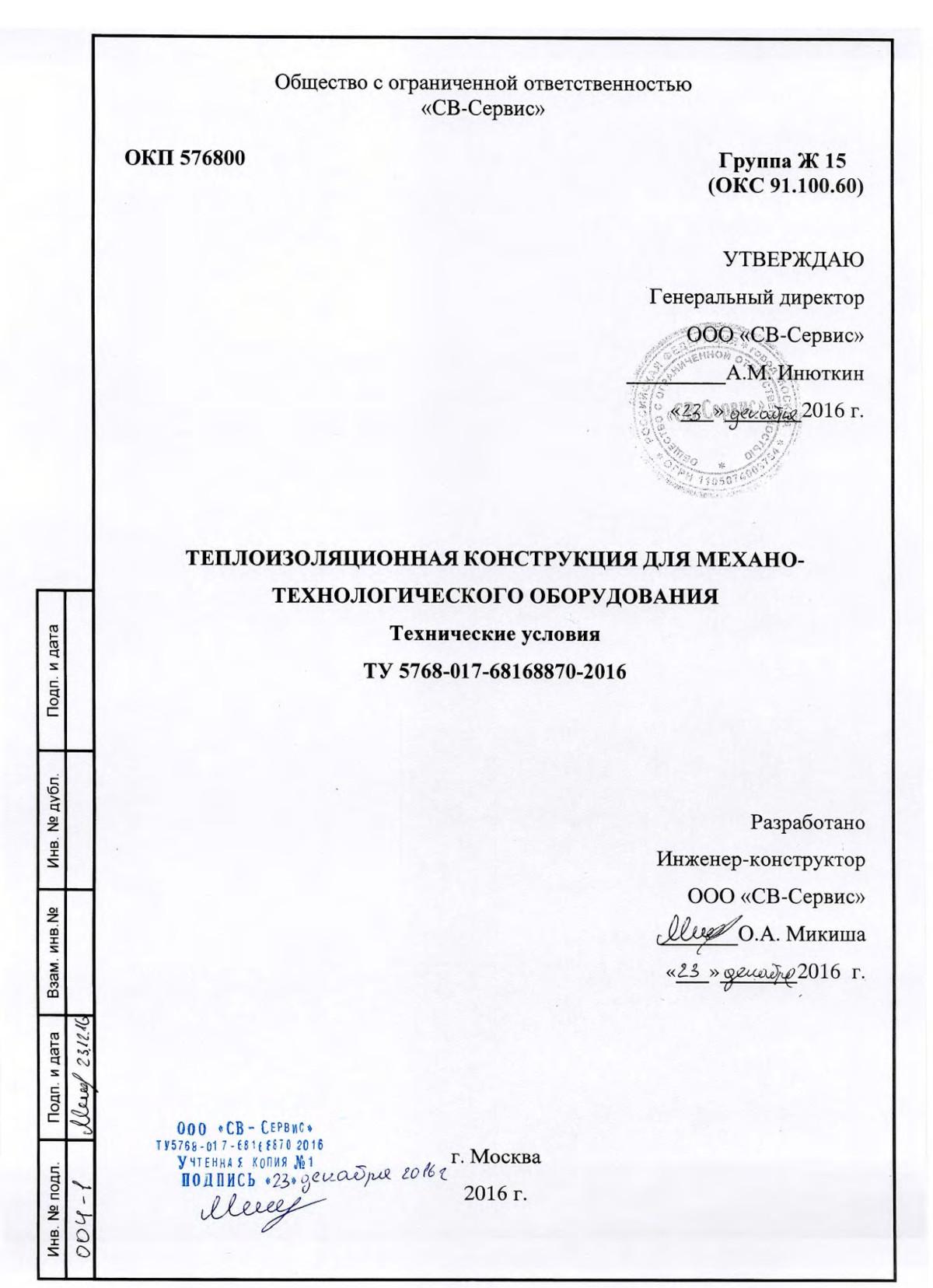

Теплоизоляционная конструкция для механо-технологического оборудования.
ТУ 5768-017-68168870-2016
