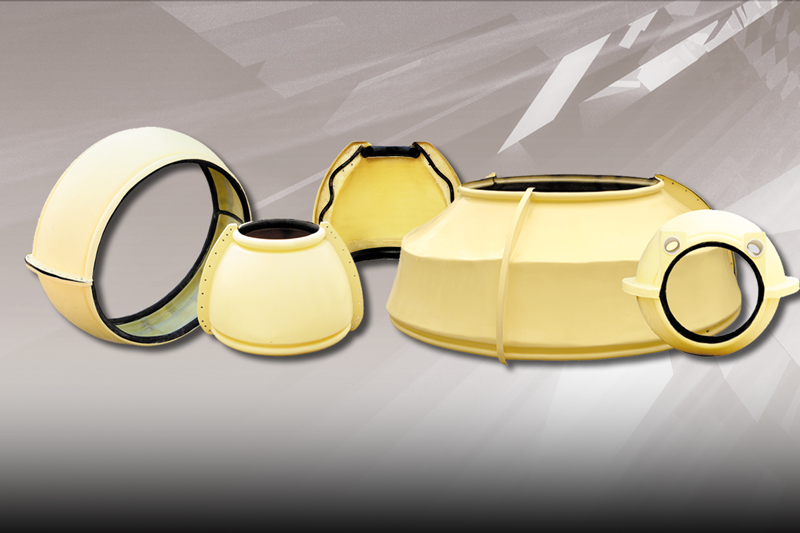

Укрытия резиновых манжет (У-ПМТД-С)

ТУ 5959-003-53597015-12

Укрытия для защиты резиновых манжет У-ПМТД-С на переходах стальных трубопроводов диаметром от 57 мм до 1420 мм, прокладываемых в защитном кожухе (футляре) диаметром от 219 мм до 1720 мм под автомобильными, железными дорогами, инженерными сооружениями и водными преградами.

Укрытия резиновых манжет производства ООО "ПОЛИТЕХНОЛ" работоспособны во всех климатических зонах при температуре от минус 60°С до плюс 70°С.

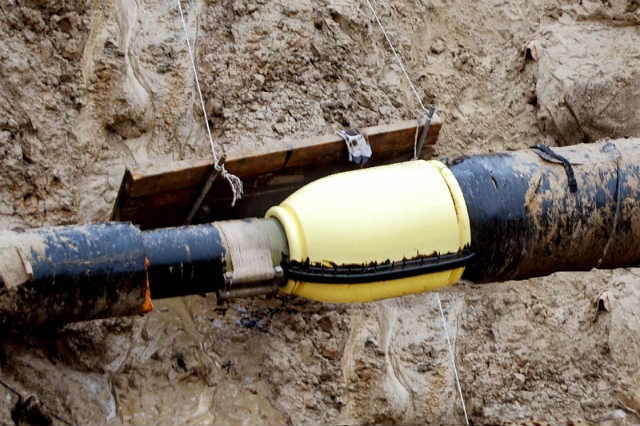

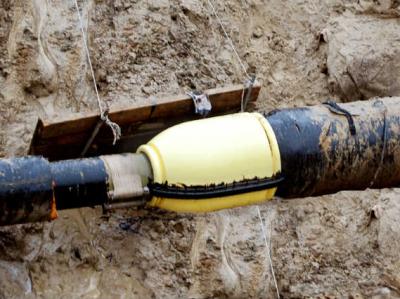

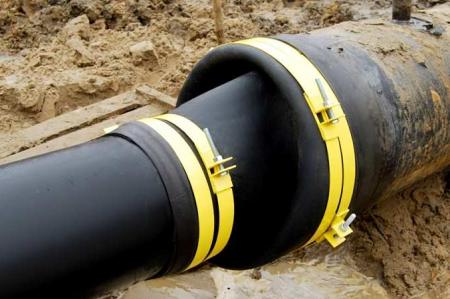

Укрытие резиновых манжет У-ПМТД-С предназначено для защиты от ударов и давления грунта на резиновые манжеты при засыпке траншеи в период ремонта, строительства и эксплуатации перехода трубопровода, а также для защиты резиновых манжет от солнечной радиации и случайных вскрытий межтрубного пространства, когда переход трубопровода под автомобильными и железными дорогами частично выходит на поверхность земли.

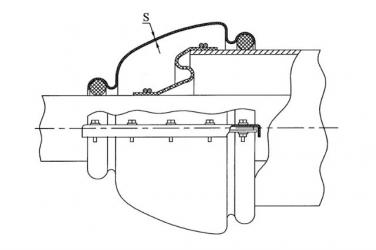

Укрытие У-ПМТД-С создает возможность манжете свободно деформироваться в случае продольных перемещений магистрального трубопровода на переходе при повышении или понижении температуры перекачиваемого продукта, а также при изменении сезонных температур, за счет свободного пространства вокруг манжеты.

Чтобы оформить заявку на изготовление и поставку Укрытий резиновых манжет У-ПМТД-С, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Укрытия изготавливаются из стеклопластика двух типов:

У-ПМТД-С без отводов для пропуска защитных труб кабелей связи;
У-ПМТД-С-ОКС с одним и более отводами для пропуска защитных труб кабелей связи.

Укрытия У-ПМТД-С-ОКС применяются, когда возникает необходимость прокладки кабелей связи в переходе в период его строительства.

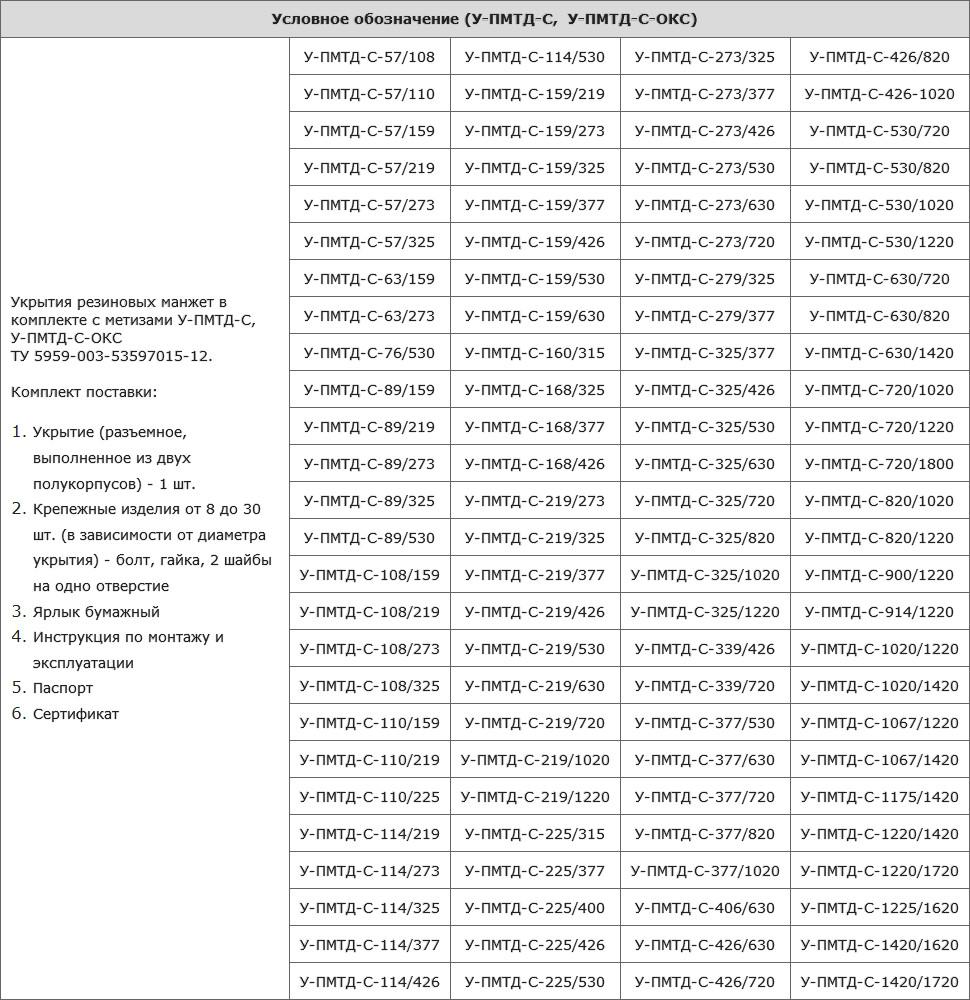

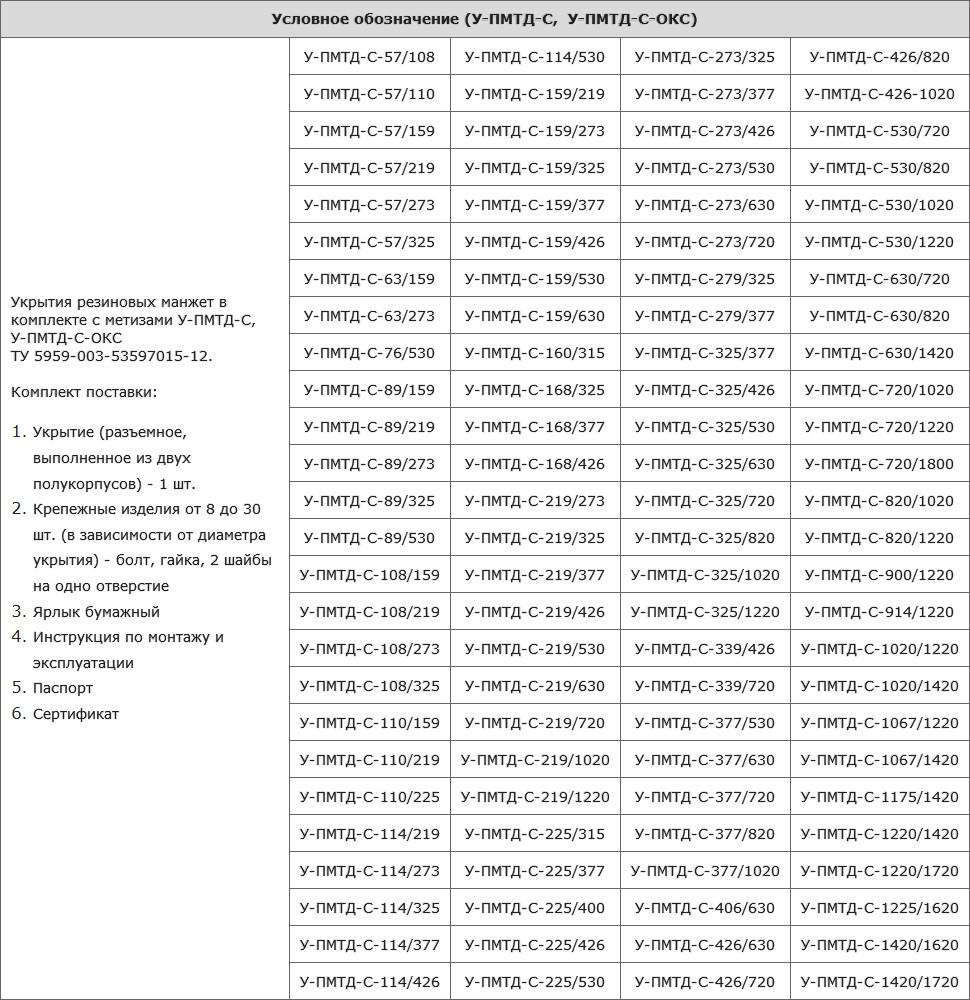

Пример условного обозначения укрытия резиновых манжет из стеклопластика без отводов для защитных труб кабелей связи при заказе:

У-ПМТД-С - 1420x1720

где:

У - укрытие резиновых манжет;
ПМТД - переход магистрального трубопровода под дорогами и другими инженерными сооружениями в кожухе (футляре);
С - укрытие выполнено из стеклопластика;
1420 - диаметр рабочего трубопровода, мм;
1720 - диаметр защитного кожуха (футляра), мм.

Пример условного обозначения укрытия резиновых манжет с одним или двумя отводами для защитных труб кабелей связи при заказе:

У-ПМТД-С-ОКС 2 - 530x720/16.57

где:

У - укрытие резиновых манжет;
ПМТД - переход магистрального трубопровода под дорогами и другими инженерными сооружениями в кожухе (футляре);
С - укрытие выполнено из стеклопластика;
ОКС - отводы для защитных труб кабелей связи;
2 - количество отводов для защитных труб кабелей связи;
530 - диаметр рабочего трубопровода, мм;
720 - диаметр защитного кожуха (футляра), мм;
16 - диаметр отвода для защитной трубы кабеля связи, мм;
57 - диаметр отвода для второй защитной трубы кабеля связи, мм.

В комплект поставки одного укрытия У-ПМДТ-С или У-ПМТД-С-ОКС входят:

• укрытие (разъемное, выполненное из двух полукорпусов) - 1 шт.;
• крепежные изделия от 8 до 30 шт. (в зависимости от диаметра укрытия) - болт, гайка, 2 шайбы на одно отверстие;
• ярлык бумажный;
• инструкция по монтажу и эксплуатации;
• паспорт;
• сертификат.

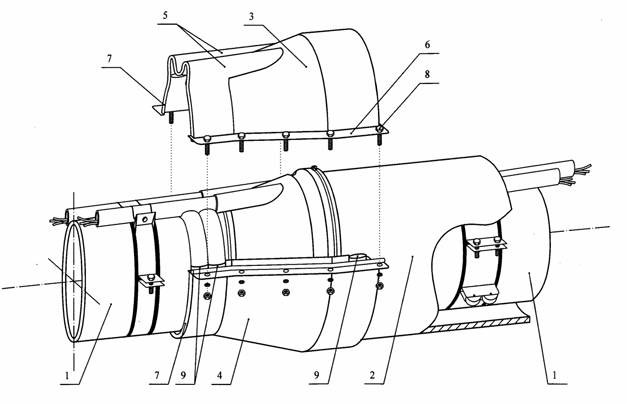

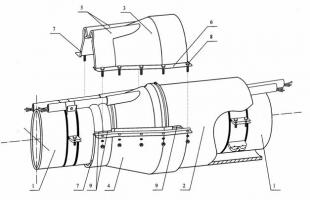

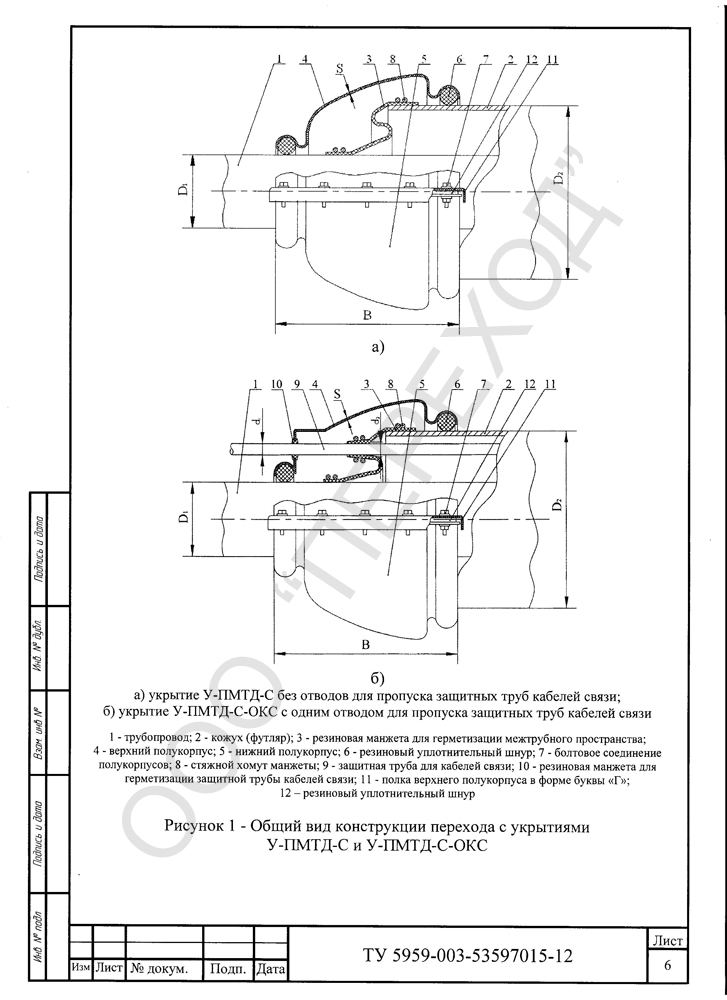

Укрытие резиновых манжет У-ПМТД-С-ОКС

1- магистральный трубопровод; 2- кожух (футляр); 3- верхний полукорпус укрытия; 4- нижний полукорпус укрытия; 5- отводы укрытия для защитных труб кабелей связи; 6-полки полукорпусов укрытия; 7- борта для ограничения резинового шнура РПГ Ø50 мм; 8- болтовое соединение; 9- уплотнительный резиновый шнур РПГ Ø50 мм.

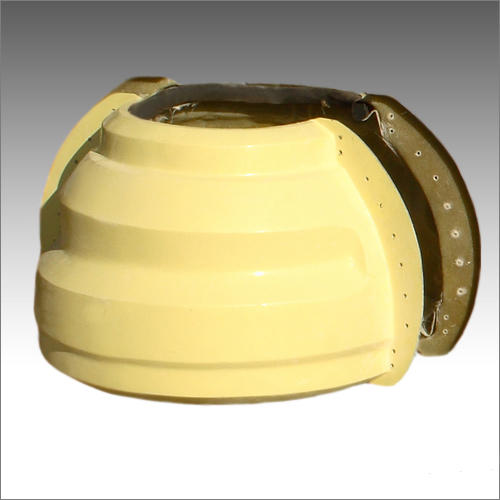

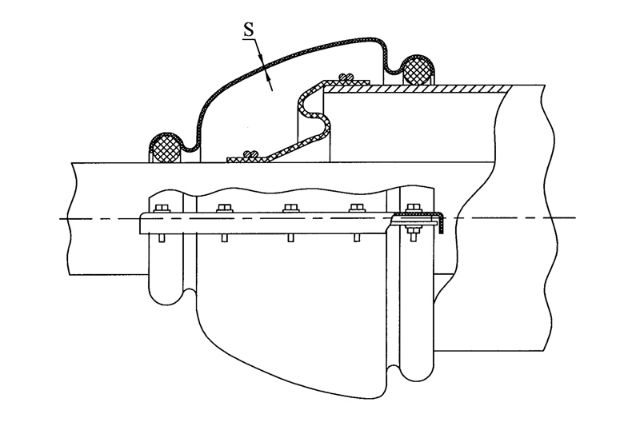

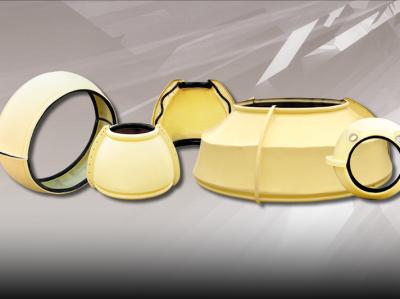

Укрытие резиновых манжет У-ПМТД-С

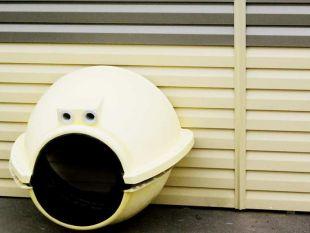

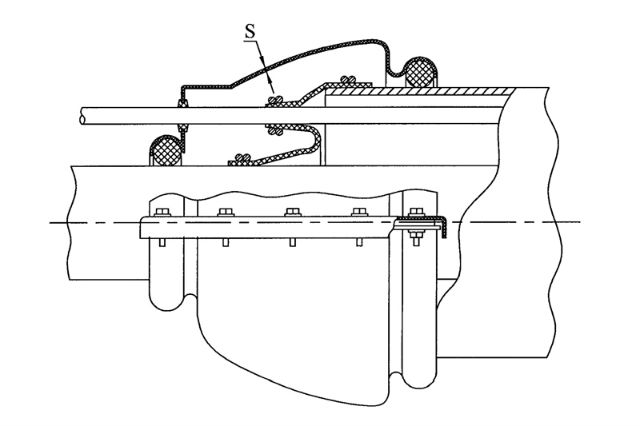

Укрытие резиновых манжет У-ПМТД-С-ОКС

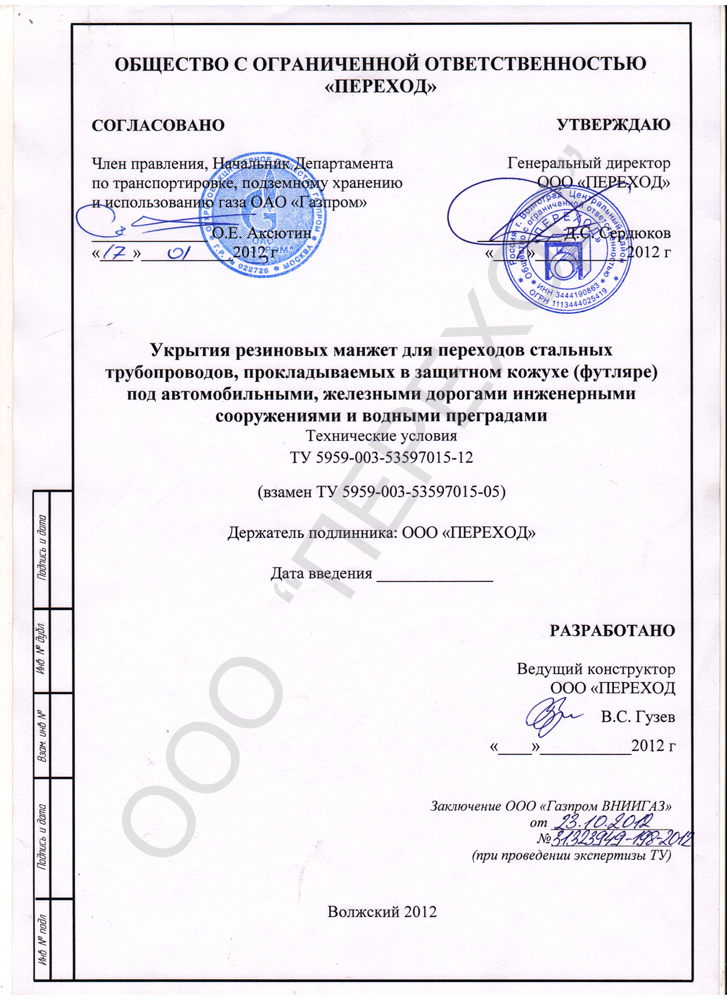

 ТУ 5959-003-53597015-12

Укрытия для защиты резиновых манжет У-ПМТД-С.
ТУ 5959-003-53597015-12
