Уплотнительные коврики из скального листа под чугунные кольцевые утяжелители (УК-СЛ-ЧГ)

ТУ 4834-004-17179339-2003, ТУ 8397-008-78959293-2006, ТУ 8397-019-01297858-2006

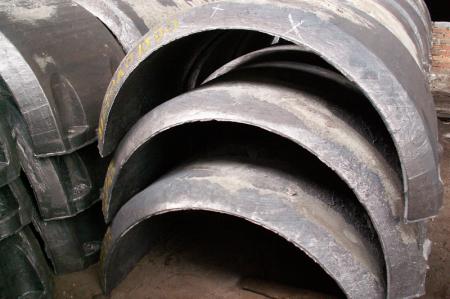

Уплотнительный коврик из скального листа УК-СЛ-ЧГ производства ООО "ПОЛИТЕХНОЛ" предназначен для защиты изолированной поверхности трубопроводов на подводных переходах, балластируемых утяжелителями чугунными кольцевыми типа УЧК.

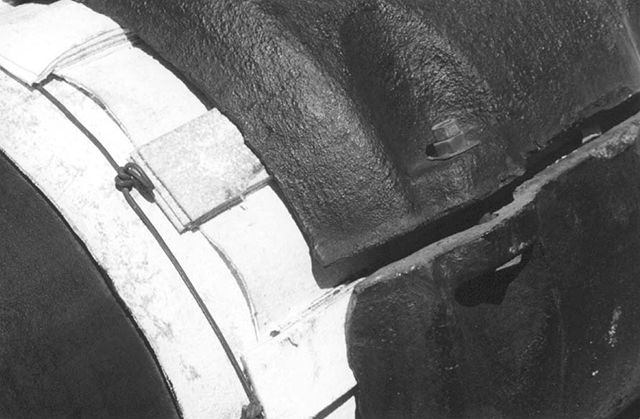

Предварительно поверхность рабочей плети следует футеровать скальным листом. В зазор между внутренней поверхностью полукольца утяжелителя УЧК и зафутерованной поверхностью рабочей плети следует укладывать полукольца из скального листа синхронно с монтажом полуколец утяжелителей или грузов, обеспечивая надежное, без возможности взаимного смещения, закрепление утяжелителя УЧК на трубопроводе.

Полукольца представляют собой уплотняющие коврики из скального листа с пришитыми к ним многослойными ремнями из скального листа к краевым участкам коврика.

При необходимости под уплотняющие коврики дополнительно подкладывают фрагменты скального листа, равные по размерам уплотняющим коврикам, с целью обеспечения надежного без возможности взаимного смещения закрепления утяжелителя на трубопроводе.

Чтобы оформить заявку на изготовление и поставку Уплотнительных ковриков из скального листа УК-СЛ-ЧГ, позвоните нам по телефону, или заполните форму внизу страницы, или пришлите запрос на электронную почту. ООО "ПОЛИТЕХНОЛ", как производитель, гарантирует качество продукции.

Наименование Диаметр трубопровода и утяжелителя УЧК, мм
УК-СЛ-ЧГ-325 325
УК-СЛ-ЧГ-377 377
УК-СЛ-ЧГ-426 426
УК-СЛ-ЧГ-530 530
УК-СЛ-ЧГ-720 720
УК-СЛ-ЧГ-820 820
УК-СЛ-ЧГ-1020 1020
УК-СЛ-ЧГ-1220 1220
УК-СЛ-ЧГ-1420 1420

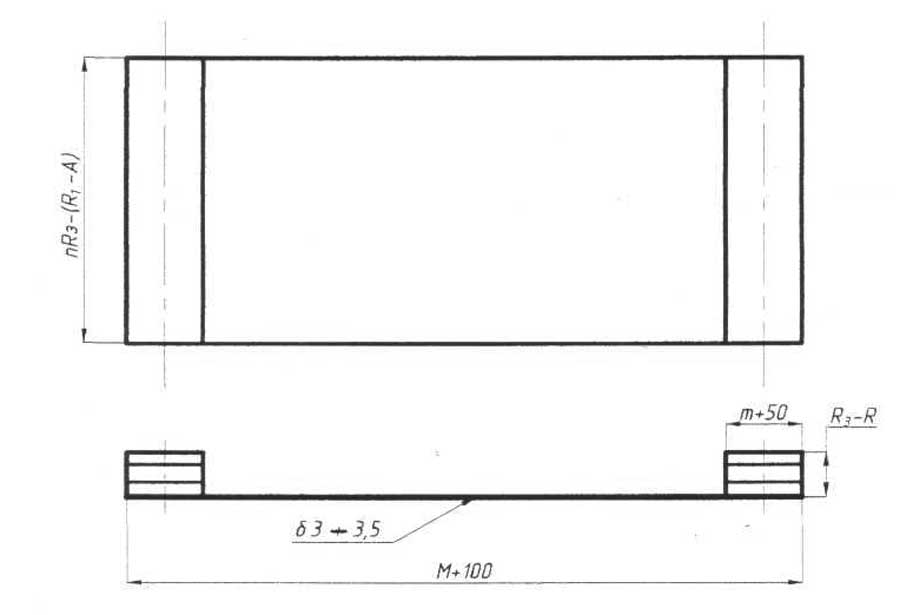

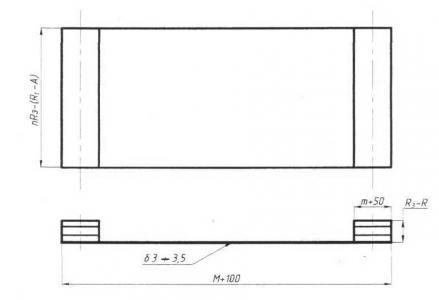

Размеры УК-СЛ-ЧГПримечания:

1. Обозначения размеров приняты для чугунных грузов по Нормали НГ-1125 "Чугунные грузы для балластировки магистральных газопроводов Ø108 ÷ Ø1020 мм".

2. Размер R - радиус балластируемого трубопровода по его наружной поверхности с учетом толщины изоляционного покрытия.
